А как реализовано в фирменном донгле коммутация запятая на чём? Или там её вообще нет.
USB Updater v3.0 - Schematic & Firmware (BFU+BIN)
вот тут в шапке. JL SoC. (杰理芯片) Programmer (Dongle) (Download Tool) Программатор.
USMicro(R) (C)2025
А где схема этого переводчика на Arduino?

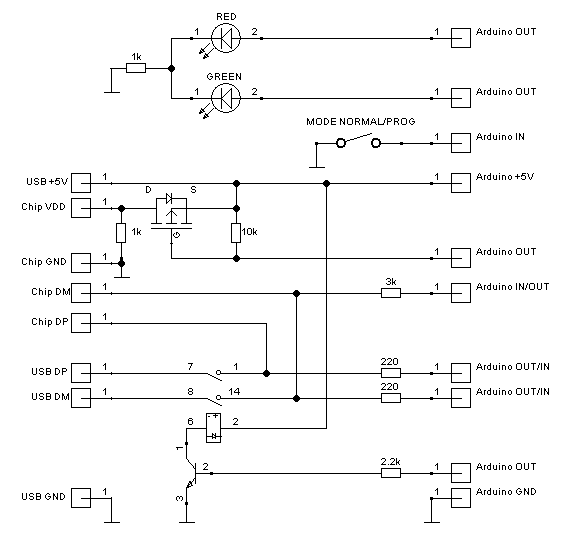

У меня сейчас так:

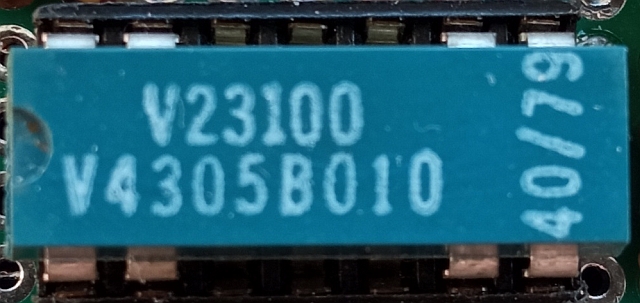

Неужто релюху поставил?
USMicro(R) (C)2025
Неужто релюху поставил?
Ничего другого под рукой не было. Ну еще HEF4066B
А мне понравилось когда у меня релюха стояла, клацала)))
Ещё и на 5 вольт? У меня только на 12 была)
USMicro(R) (C)2025
Ещё и на 5 вольт?
)))))))))))
Нихерасебе что под рукой было....
USMicro(R) (C)2025
Приветствую всех. Есть вопрос, что такое DIE, HD ну и HD1? Остальное вроде догадался
typedef struct {
__RW __u32 OUT;
__RO __u32 IN;
__RW __u32 DIR;
__RW __u32 DIE;//?
__RW __u32 PU;
__RW __u32 PD;
__RW __u32 HD;//?
__RW __u32 HD1;//?
} JL_PORT_TypeDef_HD;
DIE - мёртвый.
HD ну и HD1
Как я понял из практики, оно влияет на выходной ток.
Если например использовать HD1 на сегментном дисплее, то яркость увеличиться.
USMicro(R) (C)2025
Приветствую всех. Есть вопрос, что такое DIE, HD ну и HD1? Остальное вроде догадался
DIE - Digital Input Enable (включение цифрового входа, т.е. входной буфер включается)
HD и HD1 - Настройка выходного тока (High Drive)
水Mizu-DEC JLtech since 22.06.2019
LED0_PORT_OUT &= ~(BIT(LEDN_S0_BIT));
LED0_PORT_DIR |= (BIT(LEDN_S0_BIT));
LED0_PORT_PU &= ~(BIT(LEDN_S0_BIT));
LED0_PORT_PD &= ~(BIT(LEDN_S0_BIT));
LED0_PORT_HD |= (BIT(LEDN_S0_BIT));
/// LED0_PORT_HD1 |= (BIT(LEDN_S0_BIT));
USMicro(R) (C)2025
DIE - Digital Input Enable (включение цифрового входа, т.е. входной буфер включается)
HD и HD1 - Настройка выходного тока (High Drive)
DIE - мёртвый.
Ну бывает.
USMicro(R) (C)2025
DIE - Digital Input Enable (включение цифрового входа, т.е. входной буфер включается)
То есть DIR переключает выход/вход а DIE делает вход цифровым?
а DIE делает вход цифровым?
По сути да, если его выключить, то цифровая часть (регистр IN или периферия) не сможет узнать состояние этого пина.
Обычно это делается когда он используется в качестве аналогового входа (ADC, AMUX и MIC, в данном случае) чтобы минимизировать наводки от цифровой части или что-то подобное.
水Mizu-DEC JLtech since 22.06.2019
а-ля digitalRead?
USMicro(R) (C)2025
То есть DIR переключает выход/вход а DIE делает вход цифровым?
DIE включает прерывание на этом пине. Ну или отключает.
Отредактировано eklmn (2023-06-18 19:35:04)
DIE включает прерывание
Ндя, однако разносторонняя штука
Тут кое-что написано gpio
DIE включает прерывание на этом пине. Ну или отключает.
Отредактировано eklmn (2023-06-18 18:35:04)
Тут еще высказывание от Alcest на одном из форумов:
Как оказалось, нужно в регистре wakeup con0 включить реакцию нужного порта на события, а нужный порт должен быть настроен как вход.
Тут еще высказывание от Alcest на одном из форумов:
Как оказалось, нужно в регистре wakeup con0 включить реакцию нужного порта на события, а нужный порт должен быть настроен как вход.
Еще вопрос: А что делает JL_WAKEUP->CON2 ?
