JL SoC. (杰理芯片) Programmer (Dongle) (Download Tool) Программатор.

Поделиться12023-01-15 22:41:24

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

Тема про так называемый Programmer (Dongle) (Download Tool) Программатор для JL SoC. (杰理芯片)
Схемы, софт, принципы работы, и тд. Как заводских оригинальных устройств так и самодельных, на разных платформах, Atmega, JL SoC, ESP32...
UPD 22.04.2023
Manual download PDF
AC692X Free Key Patch (for re-flash used chips)
Auto Re-Flash Tool for jl 69x Series
(PDF)Chip_determining_EN_UKR_PL_BY_RUS_V1

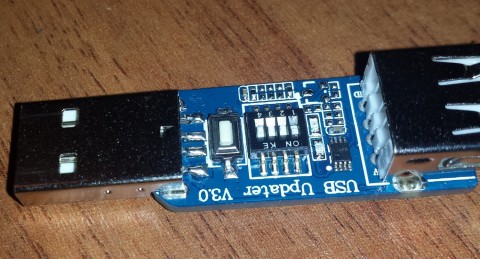

USB Updater v3.0 - Schematic & Firmware (BFU+BIN)
USB Updater v4.0 - Schematic & Firmware

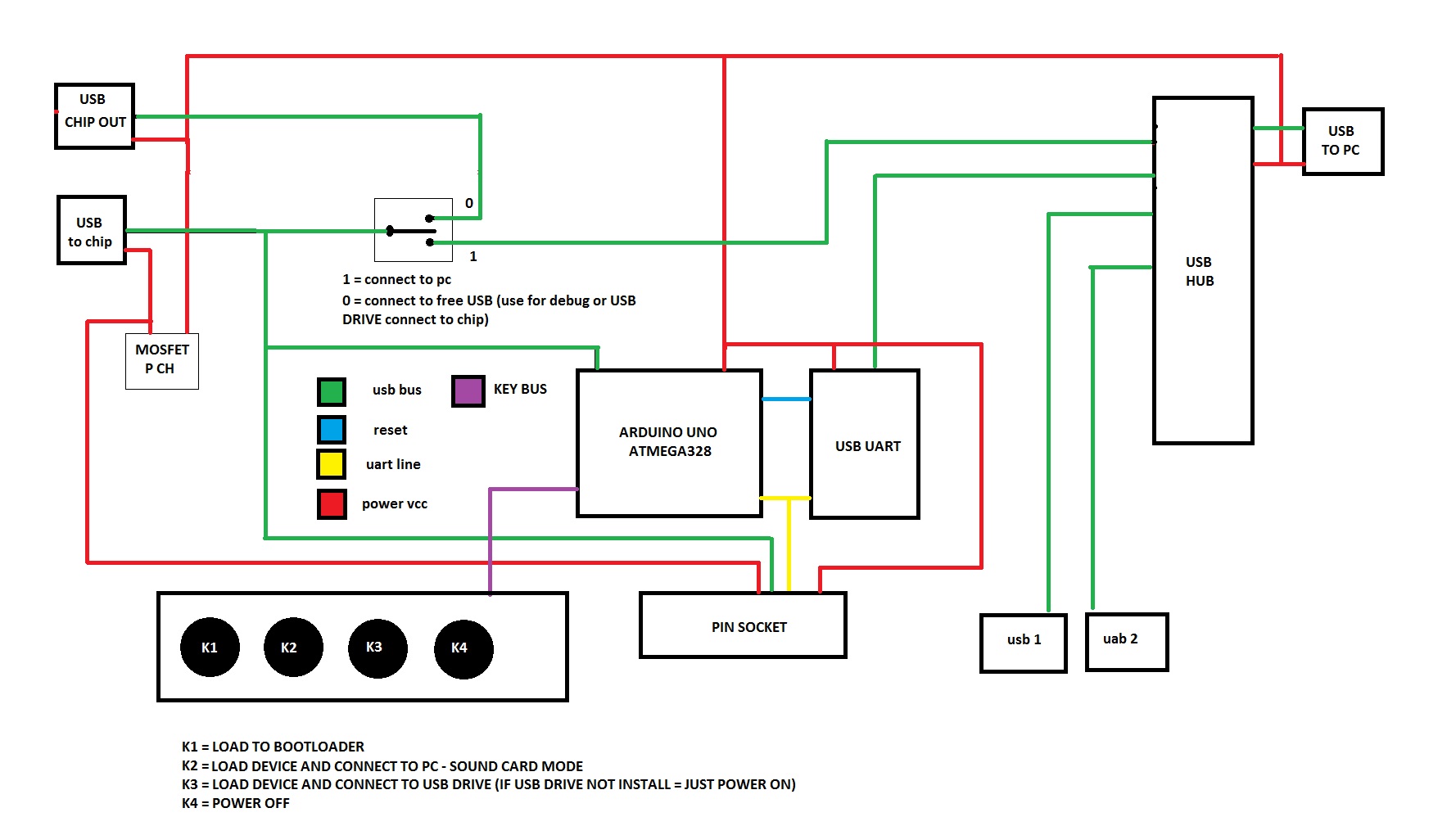

А так же спосоп как сделать прогер из любого чипа AC6925X....

Так же идет работа по созданию универсального донгла программатора на ATMEGA328, с дебагером на борту и прочими свистоперделками...

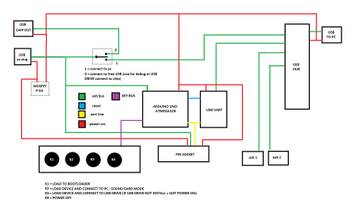

Общий концепт

Подпись автора: By Admin

Поделиться22023-01-16 04:38:23

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

:unsure:

Подпись автора: By Admin

Поделиться32023-01-19 03:08:55

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

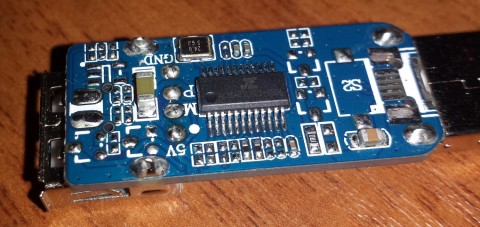

Тут нежданчик случился, случайно понял с чего состоит донгл 4 версии. Оказывается там видеопроц AC5213B4 - загрузчик dv15. В общем будет и софт с него и схема и тд)

Фоточки

Подпись автора: By Admin

Поделиться42023-01-30 10:46:25

Автор: Gr2000
Новичок
Сообщений: 2
Уважение: +0

Добрый день.
То-же разбираюсь с этими чипами. Конкретно с AC6901.
Пока есть неприятная проблема - при программировании через лоадер, что на последней фото в этой ветке, через короткое время лоадер отваливается зашив пару секторов. есть другой лоадер - поведение аналогичное. приходится несколько раз нажимать кнопку загрузки и переводить кнопкой на лоадере в режим диска сам чип. Может конфигурация PR1,2,3 неверная. Что может выводить из режима загрузчика чип?

Поделиться52023-02-02 12:40:07

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

Привет. Проверьте кабель, разъёмы или смените усб. У меня такое бывает иногда. Кстати, можно переключить режим донгла.

Подпись автора: By Admin

Поделиться62023-02-03 08:11:15

Автор: Gr2000
Новичок
Сообщений: 2
Уважение: +0

Кажется победил. Дело было не в бобине. именно PR2 уходил в низкое состояние - следовательно - ресет. Подтянул(исправил) и все - не отваливается. Интересно где почитать по настройке этих портов, он(PR2) одновременно как вход АЦП работает. Можно менять активный уровень сигнала для ресета и т.п.?

Поделиться72023-02-23 21:22:20

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

Так для ардуинки код.

Код:

#define DATA_PIN SDA
#define CLOCK_PIN SCL
void clockOut(int value) {
  digitalWrite(DATA_PIN, value);
  digitalWrite(CLOCK_PIN, 0);
  delayMicroseconds(15);
  digitalWrite(CLOCK_PIN, 1);
  delayMicroseconds(15);
}
void setup() {
  // put your setup code here, to run once:
  pinMode(CLOCK_PIN, OUTPUT);
  pinMode(DATA_PIN, OUTPUT);
  }
void loop() {
  clockOut(0);
  clockOut(0);
  clockOut(0);
  clockOut(1);
  clockOut(0);
  clockOut(1);
  clockOut(1);
  clockOut(0);
  clockOut(1);
  clockOut(1);
  clockOut(1);
  clockOut(0);
  clockOut(1);
  clockOut(1);
  clockOut(1);
  clockOut(1);
  delayMicroseconds(10);
  digitalWrite(DATA_PIN, 0);
  digitalWrite(CLOCK_PIN, 0);
}

Подпись автора: By Admin

Поделиться82023-02-23 21:30:22

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

Подал сигнал и питание одновременно на usb коннектор, через usb это удобно делать, потому что там питание первым подается ВСЕГДА. (такая конструкция у ВСЕХ юсб)
И не отключая питания (подключил отдельный адаптер) переткнул в ПК. Профит.

Подпись автора: By Admin

Поделиться92023-02-23 21:37:26

Автор: priradio585
Активный участник
Сообщений: 251
Уважение: +3

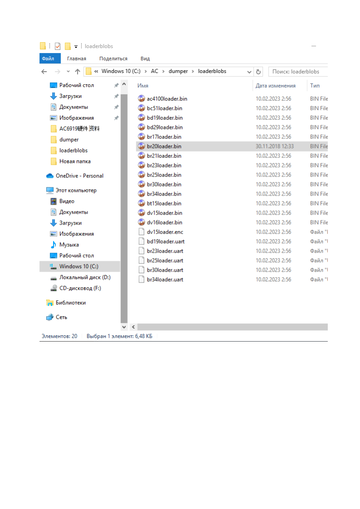

Может здесь чего не хватает дамперу?

Поделиться102023-02-23 21:41:06

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

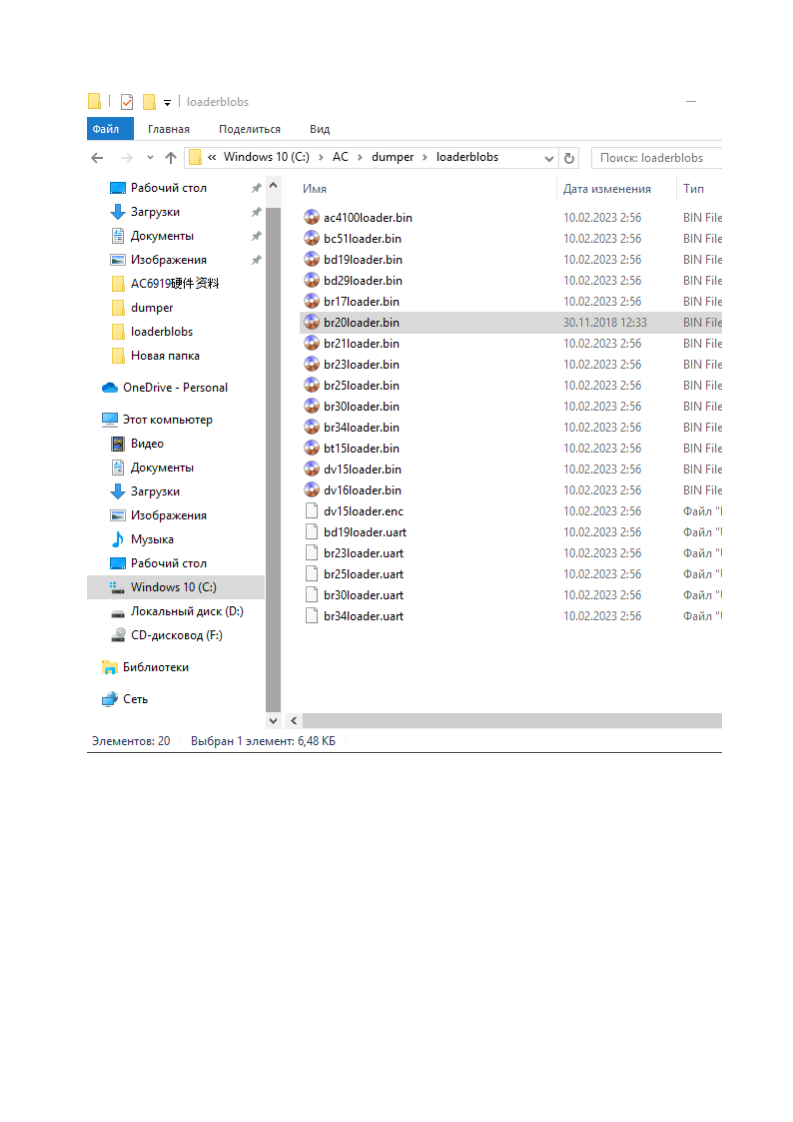

Да, но не тут. Нужно добавить поддержку в список с всеми чипами. Я туда пока не лезу, это делает kagaimiq. Там Питон.

Подпись автора: By Admin

Поделиться112023-02-23 21:47:55

Автор: kagaimiq
Активный участник
Сообщений: 182
Уважение: +34

priradio585 написал(а):

Может здесь чего не хватает дамперу?

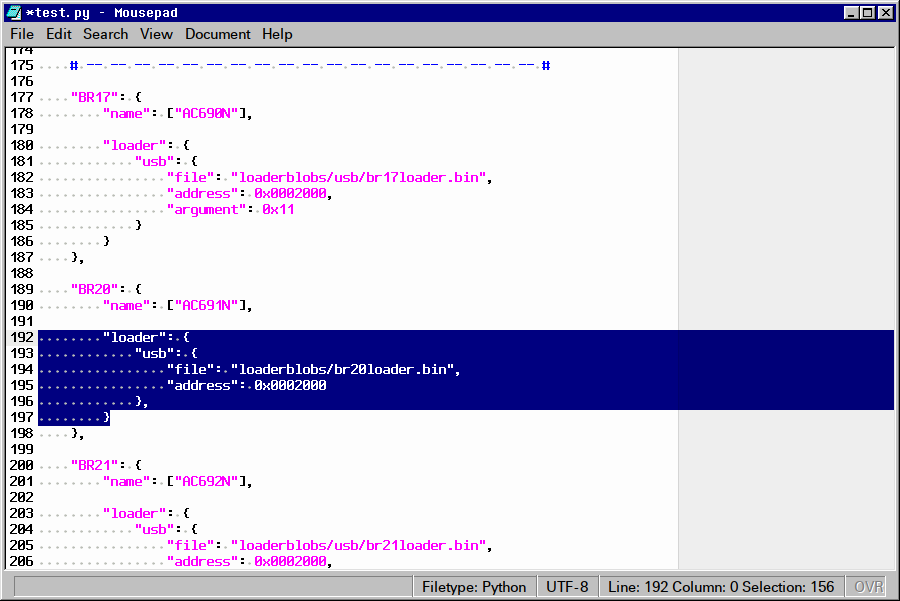

Ему надо прописать информацию про то откуда брать этот лоадер и куда его загружать.

Подпись автора: 水Mizu-DEC JLtech since 22.06.2019

Поделиться122023-02-23 21:50:06

Автор: Bitik
Участник
Сообщений: 22
Уважение: +0

Сходу не удалось перевести в бутлоадер, попробую завтра, а какого типа девайс должен появиться? аудио, блютуз, диск?

Поделиться132023-02-23 21:50:38

Автор: priradio585
Активный участник
Сообщений: 251
Уважение: +3

BIOS написал(а):

Подал сигнал и питание одновременно на usb коннектор, через usb это удобно делать, потому что там питание первым подается ВСЕГДА. (такая конструкция у ВСЕХ юсб)
И не отключая питания (подключил отдельный адаптер) переткнул в ПК. Профит.

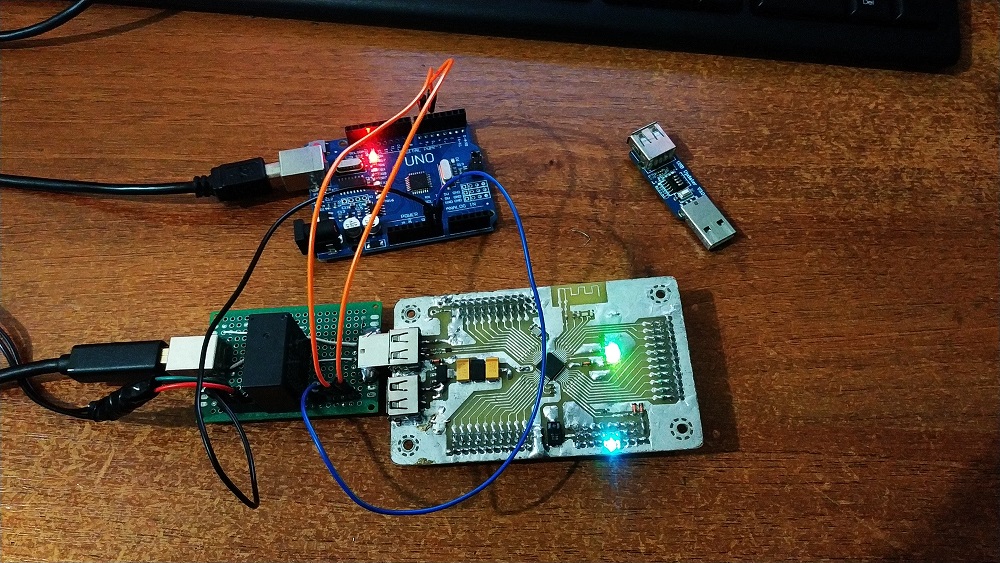

У меня так), подаю питание на ардуину с сигналом, на платe JL только D+ D- и GND висят, подаю питание на плату а потом нажимаю кнопку reset на ардуине.
Но это только старенькие чипы, 25 ый не с первого раза конектится, там надо найти ритм всего этого танца.

Поделиться142023-02-23 21:52:06

Автор: priradio585
Активный участник
Сообщений: 251
Уважение: +3

kagaimiq написал(а):

Ему надо прописать информацию про то откуда брать этот лоадер и куда его загружать.

Хорошо, сейчас попробую, спасибо.

Поделиться152023-02-23 21:52:20

Автор: kagaimiq
Активный участник
Сообщений: 182
Уважение: +34

Bitik написал(а):

Сходу не удалось перевести в бутлоадер, попробую завтра, а какого типа девайс должен появиться? аудио, блютуз, диск?

Должен как диск определиться, через него и происходит процесс прошивки.

Подпись автора: 水Mizu-DEC JLtech since 22.06.2019

Поделиться162023-02-23 21:52:34

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

Bitik написал(а):

Сходу не удалось перевести в бутлоадер, попробую завтра, а какого типа девайс должен появиться? аудио, блютуз, диск?

Хорошо, завтра помогу и сам проверю. Должен появится BR21 Uboot Device

Подпись автора: By Admin

Поделиться172023-02-23 21:55:50

Автор: Bitik
Участник
Сообщений: 22
Уважение: +0

priradio585 написал(а):

У меня так), подаю питание на ардуину с сигналом, на платe JL только D+ D- и GND висят, подаю питание на плату а потом нажимаю кнопку reset на ардуине.
Но это только старенькие чипы, 25 ый не с первого раза конектится, там надо найти ритм всего этого танца.

пробовал без пайки, но это крайне неудобно, и я думаю в этом дело

Поделиться182023-02-23 21:56:00

Автор: kagaimiq
Активный участник
Сообщений: 182
Уважение: +34

priradio585 написал(а):

Но это только старенькие чипы, 25 ый не с первого раза конектится, там надо найти ритм всего этого танца.

Да, там уже как-то поменяли принцип получения этого 0x16EF, из-за чего вместо подачи сигнала и включения чипа, где он потом засинхронизируется с входным сигналом надо уже сначала подавать питание, потом подождать немного, чтобы чип был готов принимать сигнал и потом уже отправлять сигнал

Подпись автора: 水Mizu-DEC JLtech since 22.06.2019

Поделиться192023-02-23 21:57:04

Автор: Bitik
Участник
Сообщений: 22
Уважение: +0

kagaimiq написал(а):

Должен как диск определиться, через него и происходит процесс прошивки.

понял, спасибо, буду пробовать

Поделиться202023-02-23 22:07:54

Автор: priradio585
Активный участник
Сообщений: 251
Уважение: +3

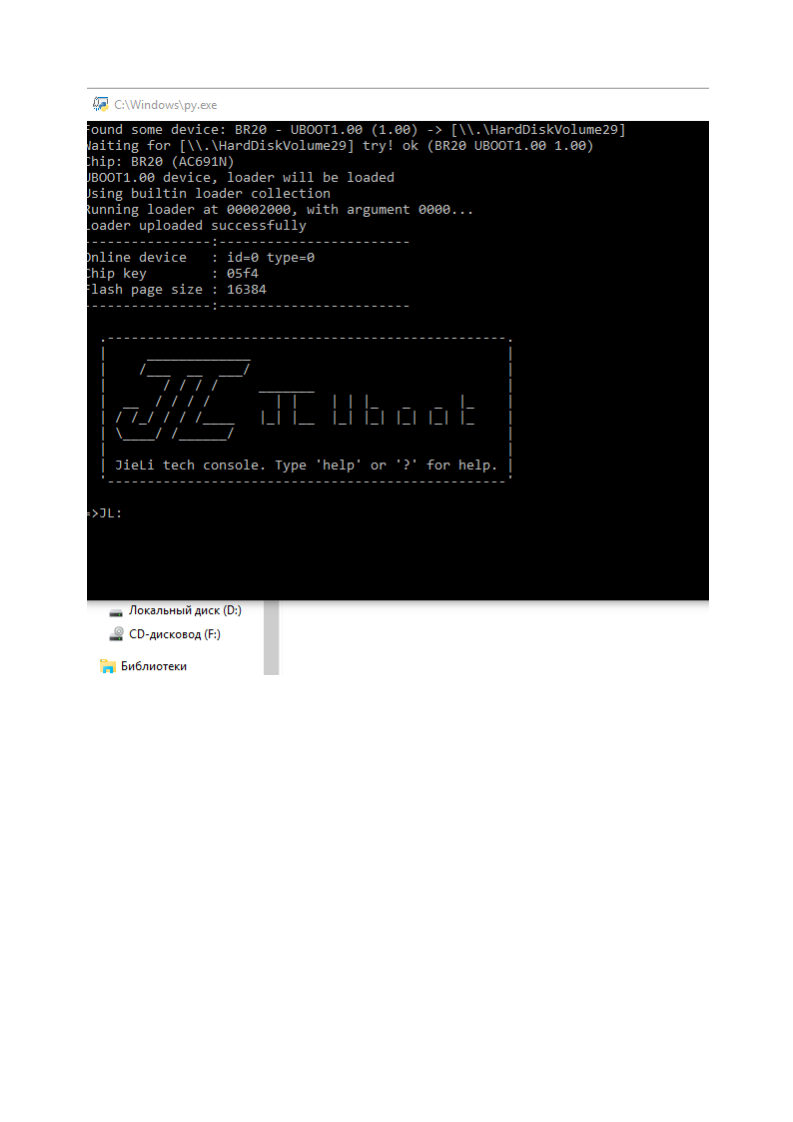

Заработало.

Вот только дамп оказался пустым.

Отредактировано priradio585 (2023-02-23 22:41:35)
