Bluetrum SoC
Сообщений 141 страница 155 из 155
Поделиться1412026-05-26 18:49:12
- Администратор
- Сообщений: 1644
- Уважение: +71
Поделиться1422026-05-26 19:21:11

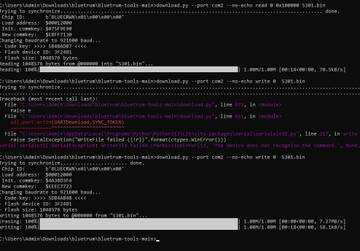

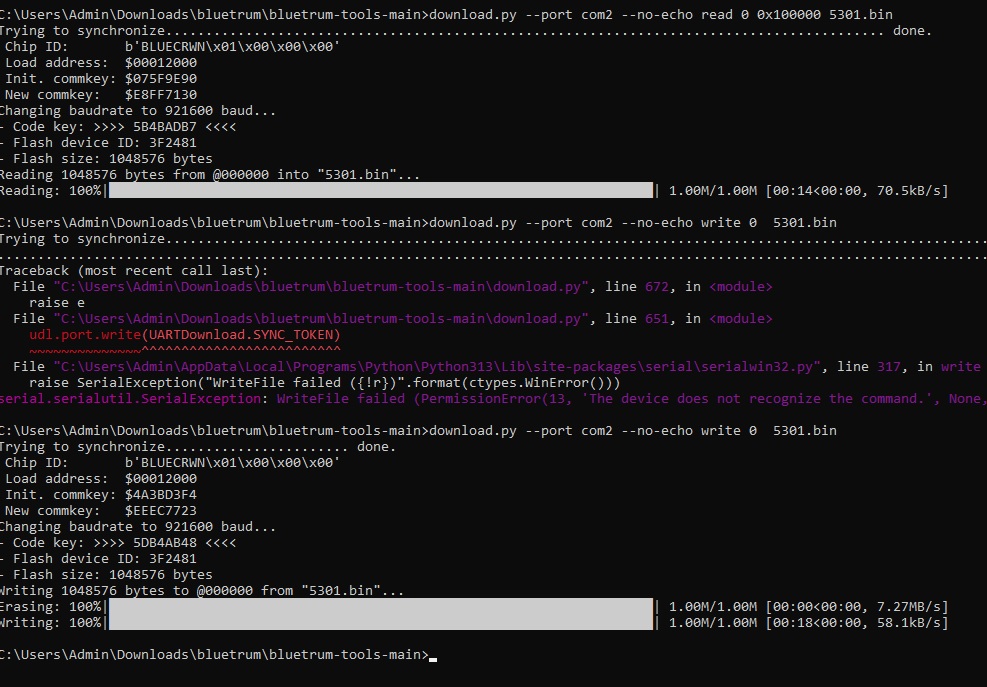

Я попробовал, и похоже, что чтение и запись прошли успешно, однако, похоже, CODE KEY отличается, поэтому плата не работает. У тебя есть какой-нибудь способ?
Поделиться1432026-05-26 19:28:59
- Администратор
- Сообщений: 1644
- Уважение: +71
Вы записываете на другой чип. На другой чип просто так без перезборки или перешивровки как я понял XCOD региона, дамп просто так нельзя просто записать.
Я как раз работаю над этим.
- Подпись автора
USMicro® 2026©
Поделиться1442026-05-26 19:30:47
BIOS написал(а):
Bạn đang ghi dữ liệu vào một chip khác. Theo như tôi hiểu, bạn không thể chỉ ghi dữ liệu sao lưu vào một chip khác mà không cần lắp ráp lại hoặc nạp lại vùng XCOD.
Tôi hiện đang nghiên cứu vấn đề này.
Да, именно так. Я считал данные и записал их в аналогичную плату, но с другим CODE KEY, и сейчас она не работает.
Поделиться1452026-05-26 19:32:42
Я вижу, что ты тоже прошивал два чипа с разными CODE KEY.
Поделиться1462026-05-26 21:54:22
- Администратор
- Сообщений: 1644
- Уважение: +71
Разобрался, причем сам)
Все просто оказалось. ЩАс перепроверю все и покажу что и как.
- Подпись автора
USMicro® 2026©
Поделиться1472026-05-26 23:14:33
- Администратор
- Сообщений: 1644
- Уважение: +71
Так, обнаружил проблему.
Распаковал, запаковал штатным Xmaker. Прошился - вроде все ок. Но не работают кнопки и некоторые функции, глюки, зависания.
Дело в том, что в распакованных прошивках нет xcfg.bin. А он и отвечает за всякое. Это типа файл с настройками IO и тд.
Для полной создания полной прошивки DCF нужны следующие файлы -
header.bin,
app.bin,
res.bin,
xcfg.bin,
updater.bin
------------------------------------------------------------------------------------------
Тоесть в распаковщик нужно добавить парсинг xcfg.bin.
- Подпись автора
USMicro® 2026©
Поделиться1482026-05-27 01:10:04
- Администратор
- Сообщений: 1644
- Уважение: +71
Проще будет перешифровать XCOD прям в дампе, чем разбирать его полностью. Этот xcfg.bin какой то странный. Не понятно где он, часть в начале дампа где имя БТ, а вторая вообще фиг знает.
- Подпись автора
USMicro® 2026©
Поделиться1492026-05-28 00:58:04
- Администратор
- Сообщений: 1644
- Уважение: +71
BIOS написал(а):
Проще будет перешифровать XCOD прям в дампе, чем разбирать его полностью
Разобрался - перешифровка XCOD работает.
Нужно узнать codekey от дампа старого чипа, и от нового (зашив в них что то их под сдк), перешифровав с старого на новый - прошить, заработало.
С этим понятно. Но есть НО -
Некоторые прошивки содержат в себе NV Data region. Их несколько
Там хранится - XCFG, но не в том виде что брал сборщик SDK, он как то шифруется. Не так как XCOD area.
xcfg NV в дампе зашифрован аппаратным DMA ключом.
И вот с этим пока проблема.
- Подпись автора
USMicro® 2026©
Поделиться1502026-05-28 01:07:38
- Администратор
- Сообщений: 1644
- Уважение: +71
Xmaker использует следующее -
make(dcf_buf, header.bin, app.bin, res.bin, xcfg.bin, updater.bin);
save(dcf_buf, app.dcf);
Он берет готовые бинарники и сшивает их. В дампе мы находим header.bin, app.bin, res.bin, - но не xcfg.bin, updater.bin.
- Подпись автора
USMicro® 2026©
Поделиться1512026-05-28 01:38:05
- Администратор
- Сообщений: 1644
- Уважение: +71
Нашел!
Некоторые прошивки содержат NV xcfg если при сборке в app.xm были следующие параметры - setflash(1, 0x100000, 1, 1, 1).
Когда setflash(..., 0) — xcfg хранится только в DCF. Кнопки/GPIO конфигурируются через app code напрямую.
Когда setflash(..., 1) — xcfg пишется в NV область flash. Прошивка при старте читает его оттуда. Без него кнопки/BT не работают.
- Подпись автора
USMicro® 2026©
Поделиться1522026-06-07 02:17:13
- Администратор
- Сообщений: 1644
- Уважение: +71
- Подпись автора
USMicro® 2026©
Поделиться1532026-06-07 09:07:37
Привет всем! Удалось ли кому-нибудь из вас отладить микросхему серии JAZZ?
Поделиться1542026-06-08 02:06:34
- Администратор
- Сообщений: 1644
- Уважение: +71
SnowPoke
Что именно интересует?
- Подпись автора
USMicro® 2026©
Поделиться1552026-06-08 02:21:41
- Администратор
- Сообщений: 1644
- Уважение: +71

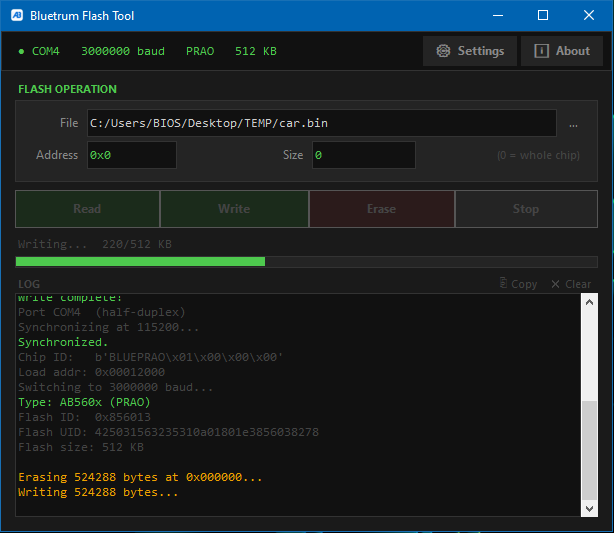

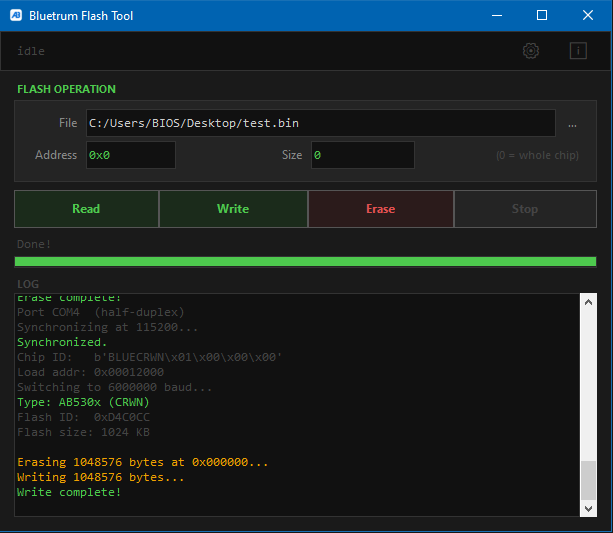

Bluetrum_Flash_Tool v1 - Для Windows. Без установки. Без привязки к питону или чему либо.
Скачал - запустил - подключил - работает.
Просто выбрав в настройках нужный порт. и скорость. В зависимости от UART чипа. Если происходят ошибки синхро или чтения/записи - понизить скорость.
Пока v1. Я тестировал не все, пару чипов почитал/пописал.
https://drive.google.com/file/d/1vlCo78 … drive_link
