AC6956A болванки не детектятся

Поделиться12026-06-12 07:43:38

Автор: DG
Новичок
Сообщений: 4
Уважение: +0

Начал с Jerry Burner Upgrade Tool 4.0 Jerry Programmer и успешно прошил AC6955F evaluation board.
Потом купил пустые AC6956A, а они не детектятся - программер не переключается в uBoot. Более того на пин 3 VDDIO - нету 3.3V

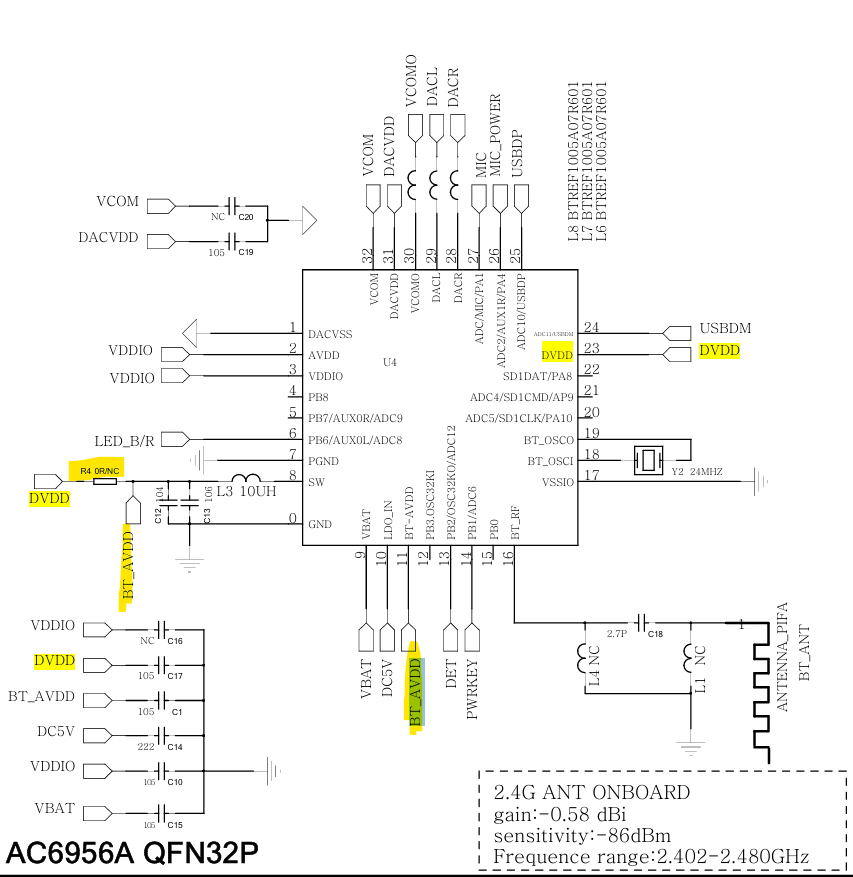

Что подключено:

- pins EPAD, 1, 7, 17 - GND
- pins 3, 9, 11, 23, 30, 31 - 1uF на землю
- pins 18, 19 - 24MHz кварц

- USB +5V to pin 9
- USB DM to pin 24
- USB DP to pin 25
- USB GND to GND

Перепробовал несколько чипов - все ведут себя одинаково.
Я туплю или с чипами может быть что-то не так? Купил на АЭ.

Отредактировано DG (2026-06-12 07:44:04)

Поделиться22026-06-13 00:28:22

Автор: BIOS
Администратор
Сообщений: 1644
Уважение: +71

DG написал(а):

Что подключено:

- pins EPAD, 1, 7, 17 - GND
- pins 3, 9, 11, 23, 30, 31 - 1uF на землю
- pins 18, 19 - 24MHz кварц

Пин 31 VCOM не нужно через кондер на землю, это VCOMO а не VCOM.
Все остальное вроде норм.
Вот только кварц с кондерами не по феншую.

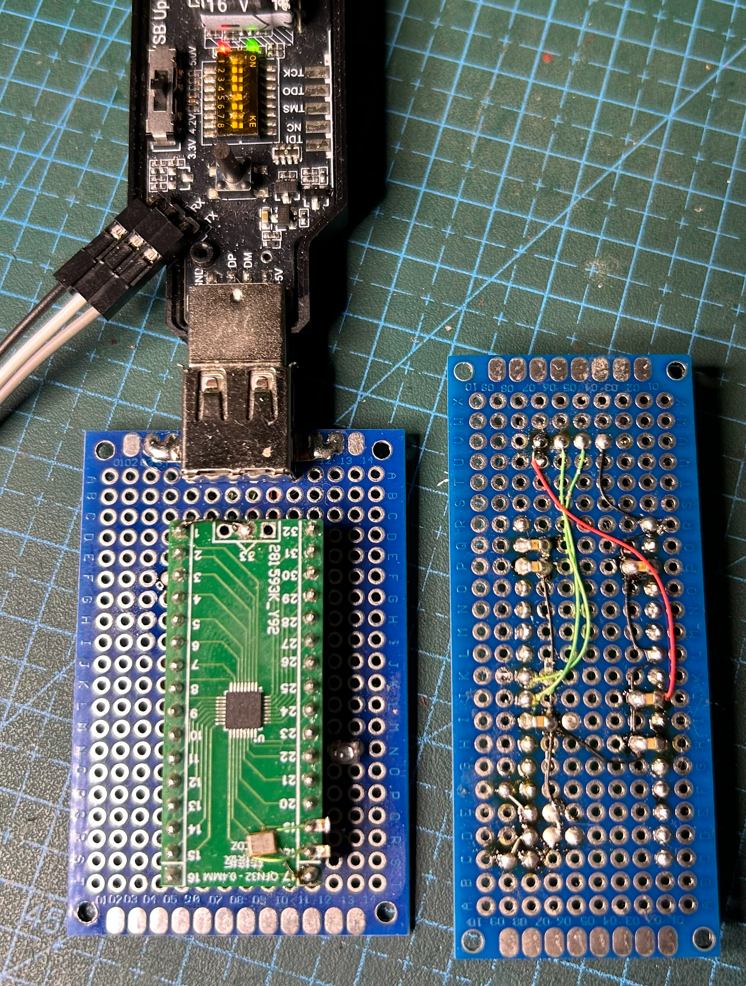

И у вас на прогере вижу переключатель в среднем положении, переключите на 5в.

Подпись автора: USMicro® 2026©

Поделиться32026-06-13 07:25:54

Автор: DG
Новичок
Сообщений: 4
Уважение: +0

Спасибо за ответ.
- Программер переключил на 5В
- снял конденсатор с VCOMO
- на кварце конденсаторы не подключены к земле - реликвии ранних экспериментов

То что на VDDIO (пин 3) нету 3.3В - это не убедительный индикатор того что чипы не работают? Я так себе думаю что регулятор должен работать сразу 🤷‍♂️

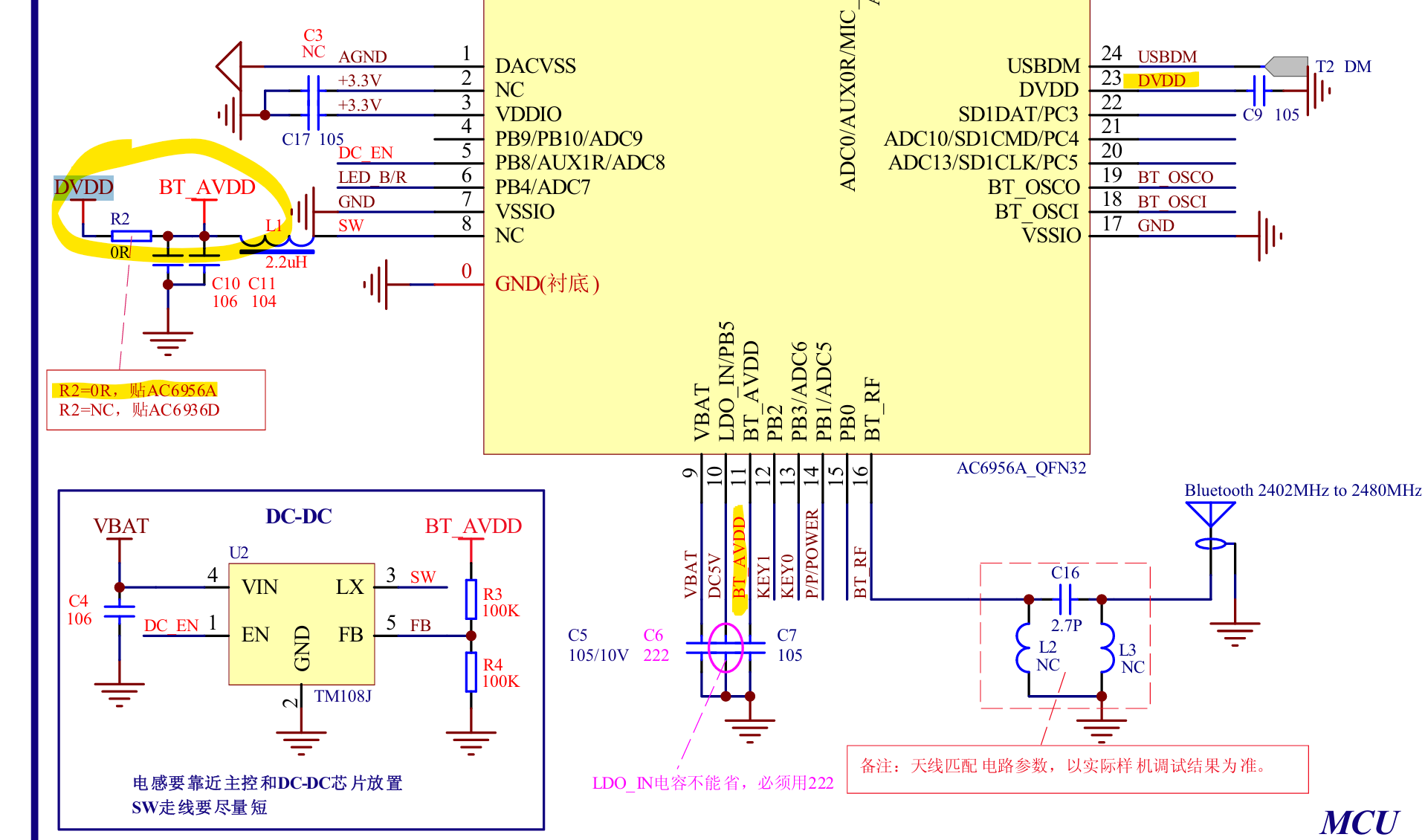

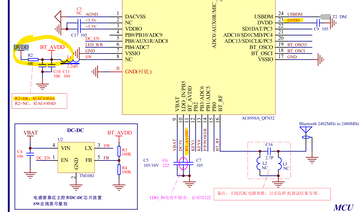

На BT_AVDD (пин 11) есть 3В. В некоторых схемах я видел этот пин подключен к DVDD (пин 23). Другие источники говорят что ядро питается 1.2В

Пока без результата. Подумываю найти рабочее устройство с AC695 и померять напряжения. Если кто может замерять со своего или поделиться идеями - буду признателен.
Естественно если/когда заработает - то опубликую находки.

Поделиться42026-06-13 16:23:03

Автор: Dang Tien Thinh
Активный участник
Сообщений: 31
Уважение: +0

Я заметил, что у вас кварцевый резонатор подключён слишком длинными выводами. В таком случае он практически ничем не отличается от кварца в выводном исполнении. Попробуйте подключить два конденсатора по 10 пФ от обоих выводов кварца к земле (GND), а затем проверьте ещё раз.

Мне не раз приходилось использовать кварцевые резонаторы с выводами в различных устройствах, и во всех случаях требовалось подключать конденсаторы по 10 пФ от каждого вывода кварца к GND. Без них генератор обычно не запускается и схема не работает.

Отредактировано Dang Tien Thinh (2026-06-13 16:23:29)

Поделиться52026-06-13 16:26:01

Автор: Dang Tien Thinh
Активный участник
Сообщений: 31
Уважение: +0

Если используется SMD-кварц и он припаян непосредственно к печатной плате, то дополнительные конденсаторы обычно не требуются. Но в вашем случае дорожки к кварцу слишком длинные, к тому же выводы кварца подключены проводами («на соплях»).

Попробуйте установить конденсаторы так, как я рекомендовал, и проверьте ещё раз. Давайте попробуем заменить их на конденсаторы 10 пФ и посмотрим на результат.

Отредактировано Dang Tien Thinh (2026-06-13 16:26:56)

Поделиться62026-06-13 16:37:40

Автор: Dang Tien Thinh
Активный участник
Сообщений: 31
Уважение: +0

Поделиться72026-06-14 04:56:35

Автор: DG
Новичок
Сообщений: 4
Уважение: +0

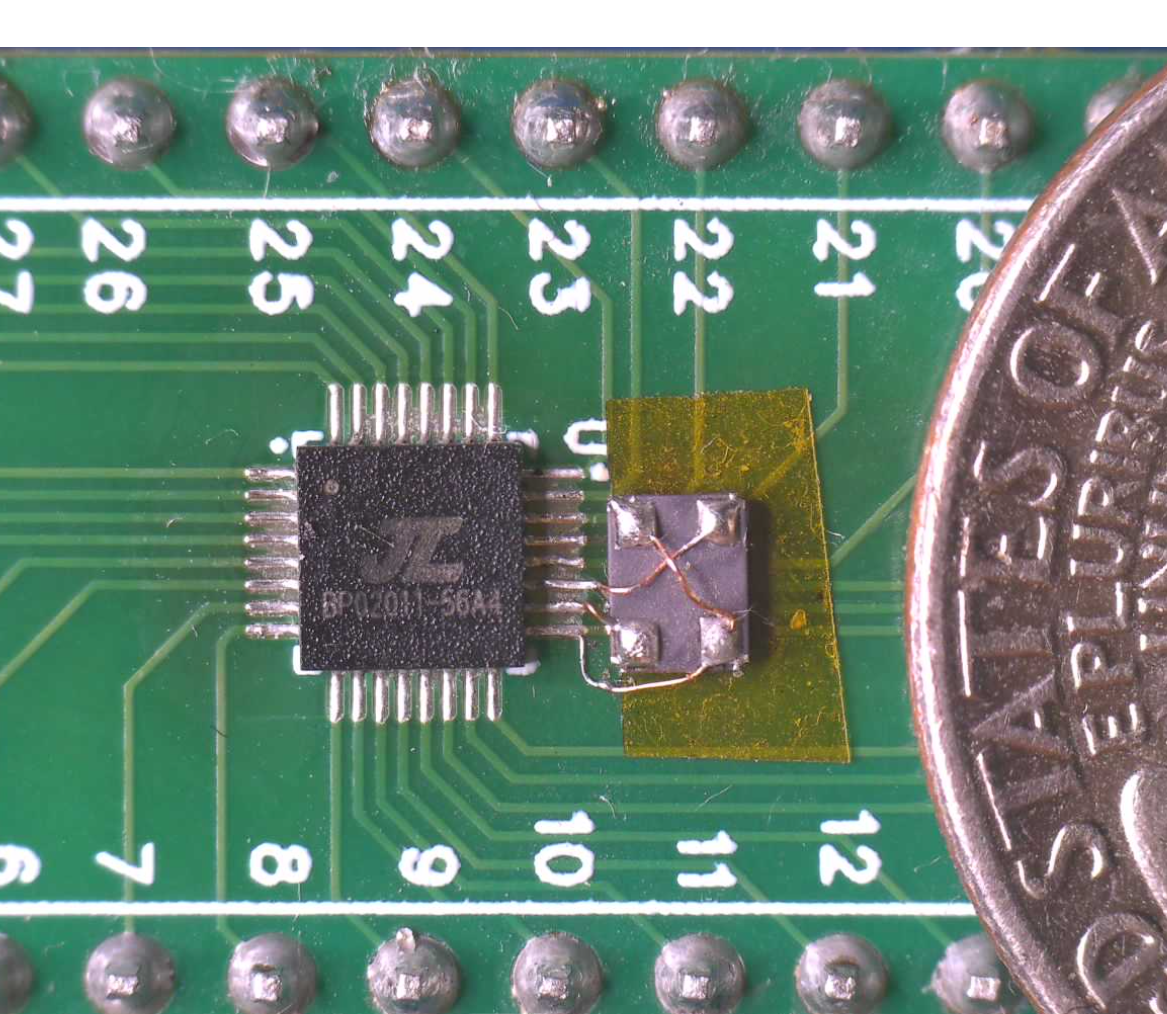

Подрезал длинные дорожки и попробовал кварц на коротких проводах. Напряг ювелирного характера, однако получилось:

Результат к сожалению без изменения.

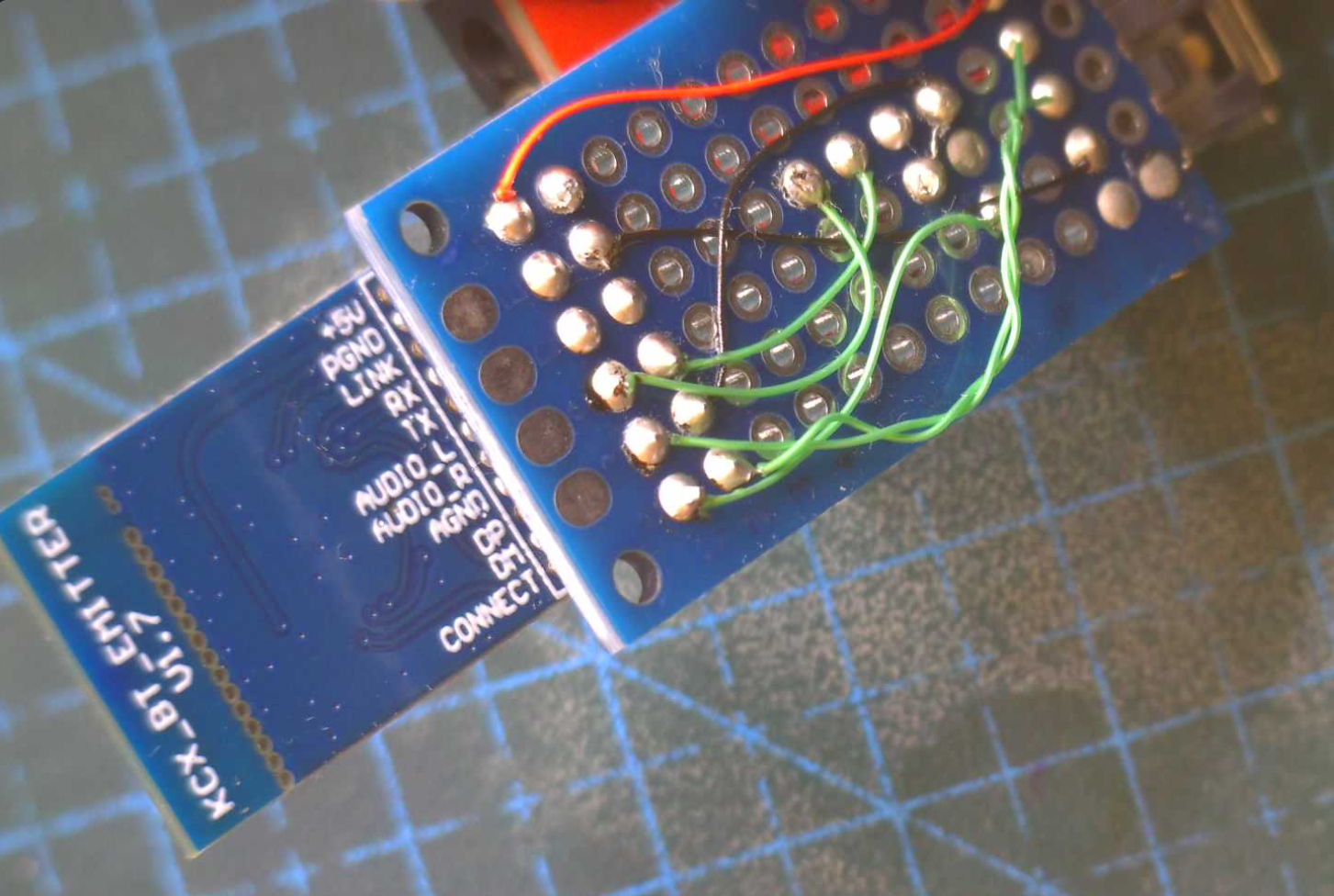

Чтобы исключить оптом всю кустарщину заказал и попробую готовый модуль - замерю напряжения и если всё работает, позже попробую перепаять на неё пустую болванку.

Поделиться8Сегодня 03:08:08

Автор: DG
Новичок
Сообщений: 4
Уважение: +0

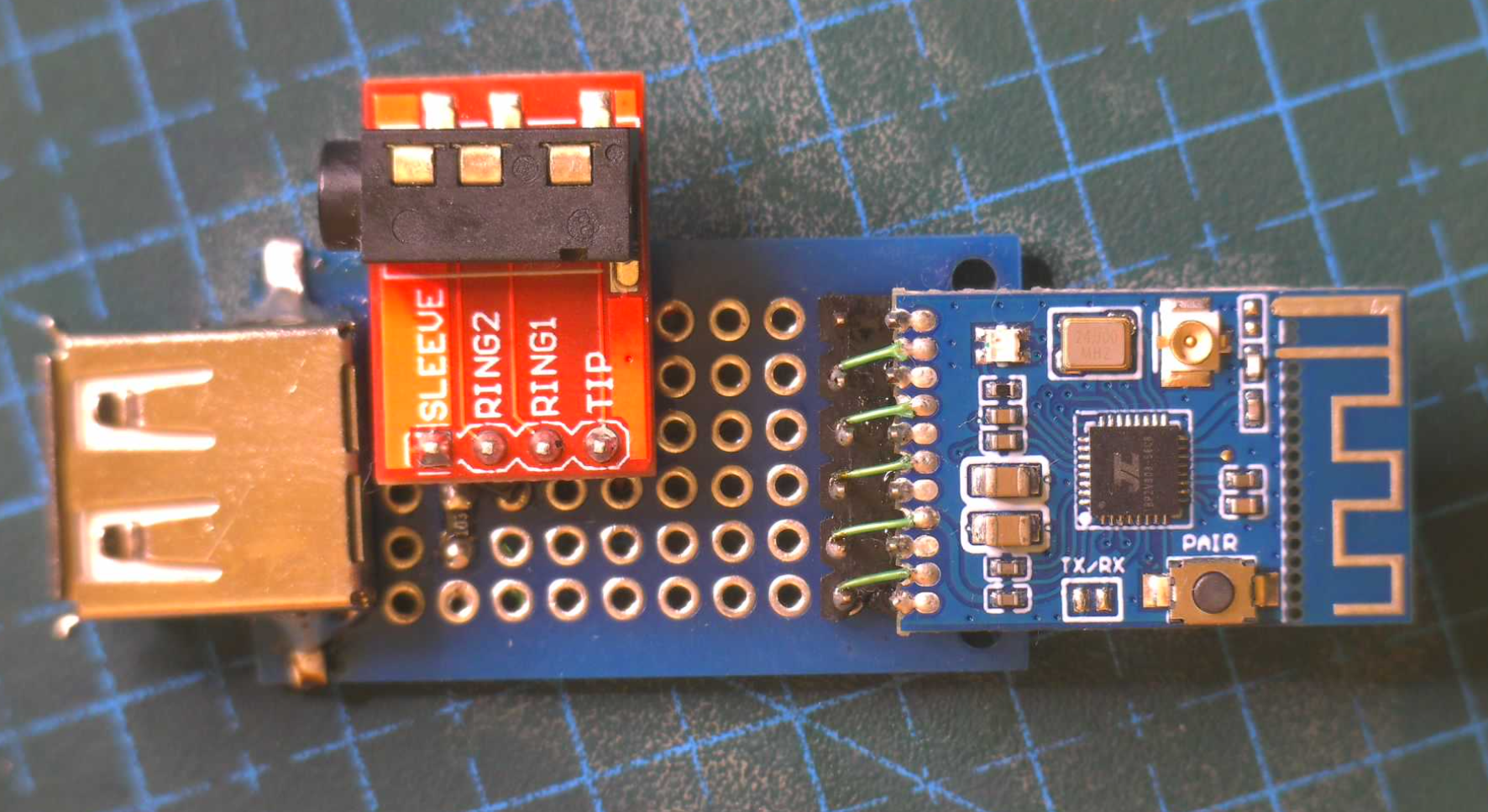

Модуль пришёл и программер его детектит. Чип правда AC6956C8 а не AC6956F4. Как-то наивно полагал что все AC695N в одинаковом корпусе (QFN32) имеют одинаковую разпиновку, однако план с пересадкой обломился.

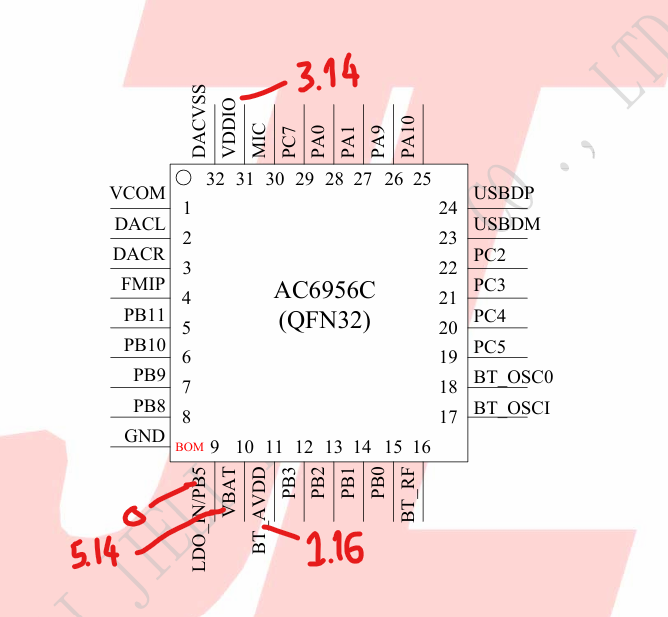

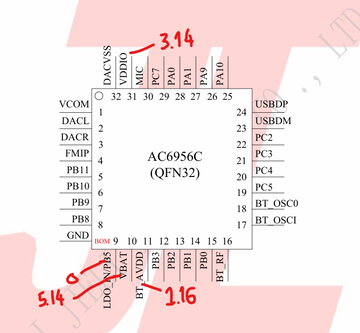

Пока буду экспериментировать с тем что работает. Вот замеренные напряжения если кому интересно.
