amironof написал(а):

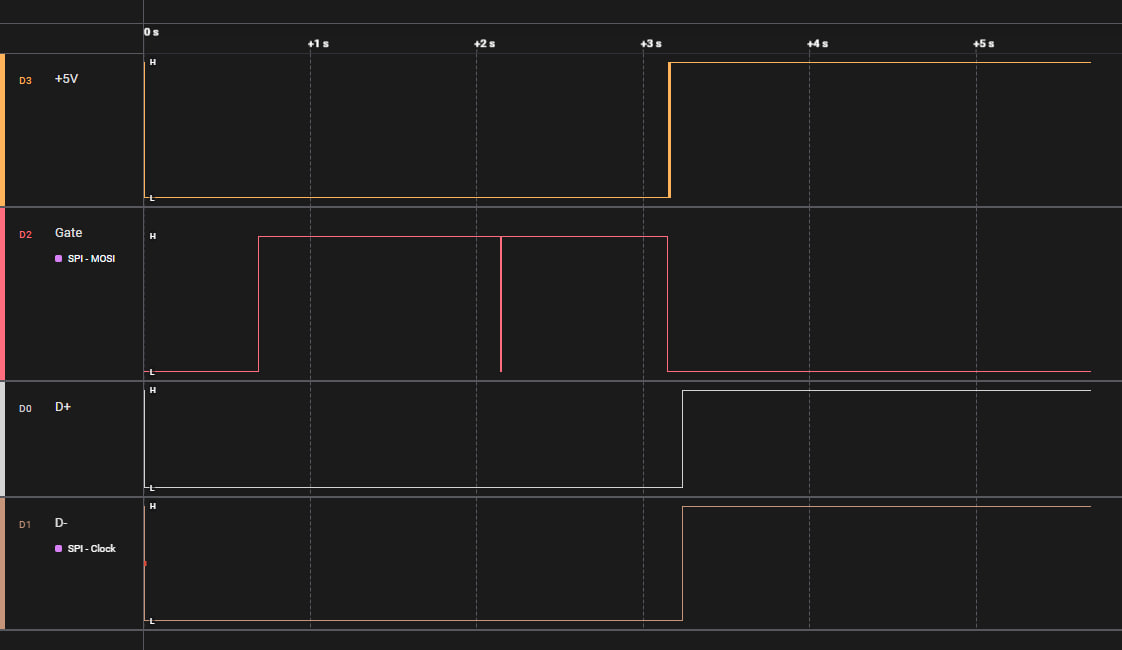

Прикладываю скрин с осцилла с просадкой:
Просто кондер. Клетка 2 вольта как я понял... Биполярники в такие схемы не ставляют.
- Подпись автора
USMicro® 2026©
Перевод JL чипов в uboot режим с помощью ардуино
Сообщений 61 страница 80 из 98
Поделиться612025-06-07 20:46:42
- Администратор
- Сообщений: 1604
- Уважение: +69
Поделиться622025-06-07 20:53:39
BIOS написал(а):
3) У меня главный вопрос - вы просто без подготовки залали прошивку в чип? Что за прошивка? BFU? BIN?
На аурах и пролоджи разные ревизии. Оно только DSP чипом на ревмизиях отличается.
Прошивка без подготовки - не будет работать.
Возьмите или поготовте прошивку, или используйте софт от kagaimiq, прошить чипкей, и залить прошивку (нужно обрезать BFU от заголовка.)
Или пишите в ЛС - у меня есть все прошивки всех ревизий (не бесплатно). Просто впаять чип - подключить в УСБ, нажать одну кнопку - готовый рабочий девайс. Не нужен донгл, не нужно ничего редактировать.
Просто так залил, без подготовки. Поэтому и не завелось, теперь понятно.
Да, я готов поковыряться с подготовкой прошивки и т.д., но для этого надо бы как-то сделать, чтобы винда увидела чип, установленный в магнитолу...)
Выпаивать из магнитолы, прошивать на макетке и впаивать обратно - вариант, но гемор. Да и плату магнитолы не убить бы этими сдувами туда-сюда...) По-любому потребуется несколько итераций.
В общем, как-то бы мне всё-таки надо сделать, чтобы винда увидела чип в магнитоле.
По поводу покупки прошивки - тоже вариант, но проблема в том, что я уже столько всего купил для этого дела (чип, рассыпуха для донгла, макетки, разъёмы, кабеля и т.д.), что сумма уже превысила стоимость рабочей б/у магнитолы даже без прошивки ))
В общем, ремонтирую чисто ради интереса, так сказать, для души. Но и денег уже вбухано...)
Поделиться632025-06-07 20:58:40
BIOS написал(а):
Просто кондер. Клетка 2 вольта как я понял... Биполярники в такие схемы не ставляют.
Возможно, тогда имеет смысл удалить из этого поста схему с биполярником.
Ну или добавить инфу, что этот вариант схемы только для голых камней.
Отредактировано amironof (2025-06-07 20:59:13)
Поделиться642025-06-07 22:35:11
- Администратор
- Сообщений: 1604
- Уважение: +69
Попробуй вообще без ключа. Вроде должно работать для 690
- Подпись автора
USMicro® 2026©
Поделиться652025-06-07 22:35:56
- Администратор
- Сообщений: 1604
- Уважение: +69
И вообще померь сколько кушает мафон через усб)
- Подпись автора
USMicro® 2026©
Поделиться662025-06-07 22:37:50
- Администратор
- Сообщений: 1604
- Уважение: +69
Еще прикол - кварцы. Нужен нормальный . Не каждый подойдет. Вот тут почитай какие выкрутасы оно вытворяет..
Усилитель 2.1 на TPA3116 и bluetooth на AC6955F.
И там нижее далее.
- Подпись автора
USMicro® 2026©
Поделиться672025-06-08 12:41:40
BIOS написал(а):
Попробуй вообще без ключа. Вроде должно работать для 690
Так а разве в этом случае проц не начинает загружаться с внутренней прошивки, не дождавшись кода, потому что код ардуина начинает отправлять гораздо позже подачи питания на проц?
Отредактировано amironof (2025-06-08 12:43:57)
Поделиться682025-06-08 13:04:20
BIOS написал(а):
Еще прикол - кварцы. Нужен нормальный . Не каждый подойдет. Вот тут почитай какие выкрутасы оно вытворяет..
Усилитель 2.1 на TPA3116 и bluetooth на AC6955F.
И там нижее далее.
Ну да, но предполагаю, что в магнитоле всё-таки норм кварц. Изначально чистый чип ведь завёлся с ним.
Поделиться692025-06-08 13:12:03
BIOS написал(а):
И вообще померь сколько кушает мафон через усб)
Потребление по ЛБП:
Сразу после подачи питания: 0.022 А
После зажига светодиода: 0.098 А
Через пару секунд и далее: 0.066 А - если после этого отключить магнитолу, то падает до 0.030 А.
Это с биполярником КТ816. Из относительно мощных только он пока был под рукой. Сегодня попробую купить в магазе полевик.
Поделиться702025-06-08 14:25:14
Подскажите, пожалуйста, названия полевиков, которые подойдут для схемы донгла с питанием чипа в магнитоле?
В местном радиомагазе что-то ничего подходящего не нашлось, придётся заказывать.
Поделиться712025-06-08 20:41:00
Такс. Новая информация на данный момент)
1) Полевик я раздобыл, впаял, не завелось.
2) Потребление магнитолы после зажига светодиода: 0.066 А
Потребление голого чипа на макетке после зажига светодиода: 0.034 А
Что-то в магнитоле жрёт 32 мА. Может, оно и мешает?...
3) При подключенной магнитоле в данный момент почему-то нет посылок кода. А ведь были. Донгл проверил на непропаи, также проверил его голым чипом - он заводится. Получается, с донглом всё ок.
Почему при подключенной магнитоле могут не отправляться посылки?...
Отредактировано amironof (2025-06-08 20:41:25)
Поделиться722025-06-08 23:58:22
Господа, магнитола завелась.
Дело было не в бобине. Я забыл снять R8 при замене биполярника на полевик.
Раскаиваюсь))
Поделиться732025-06-09 00:34:11
Вернее, не магнитола завелась, а с помощью донгла наконец-то начал определяться в винде МК, установленный в магнитолу.
Буду пробовать шить...
Поделиться742025-06-09 20:54:31
- Администратор
- Сообщений: 1604
- Уважение: +69
amironof написал(а):
Господа, магнитола завелась.
Дело было не в бобине. Я забыл снять R8 при замене биполярника на полевик.
Раскаиваюсь))
Мне пора сменить ник на Ванга....
amironof написал(а):
Раскаиваюсь))
Всего 35 сообщений понадобилось) Еще быстро отделался)
- Подпись автора
USMicro® 2026©
Поделиться752025-06-09 23:36:31
BIOS написал(а):
Всего 35 сообщений понадобилось) Еще быстро отделался)
Пока ещё не отделался))
Подкинул на донгл родной чип магнитолы - он заводится и определяется в винде.
Хочу попробовать слить с него полный дамп и залить в чистый чип с али, который сейчас впаян в магнитолу.
Подскажите, пожалуйста, как это сделать.
Я запускаю jluboottool.py. Вижу, что есть команды dump и read. Но с какого адреса и по какой читать?
Короче, по какому смещению читать флеш?
Спасибо.
Отредактировано amironof (2025-06-09 23:36:59)
Поделиться762025-06-09 23:38:13
- Администратор
- Сообщений: 1604
- Уважение: +69
read 0 0x100000 nameDUMP.bin
write 0 nameDUMP.bin
- Подпись автора
USMicro® 2026©
Поделиться772025-06-10 00:04:13
BIOS написал(а):
read 0 0x100000 nameDUMP.bin
write 0 nameDUMP.bin
Спасибо! Попробовал, но не помогло(
Подскажите, пожалуйста, чем распаковать дамп?
Я видел, тут на форуме это обсуждали, но что-то поиском не могу найти. Вроде искал и так и сяк.
Поделиться782025-06-10 00:15:24
- Администратор
- Сообщений: 1604
- Уважение: +69
https://github.com/kagaimiq/jl-misctools
- Подпись автора
USMicro® 2026©
Поделиться792025-06-10 00:16:47
- Администратор
- Сообщений: 1604
- Уважение: +69
Чситанный дамп на ориг чипе скорее всего битый...
- Подпись автора
USMicro® 2026©
Поделиться802025-06-10 00:16:57
- Администратор
- Сообщений: 1604
- Уважение: +69
Или левый
- Подпись автора
USMicro® 2026©
