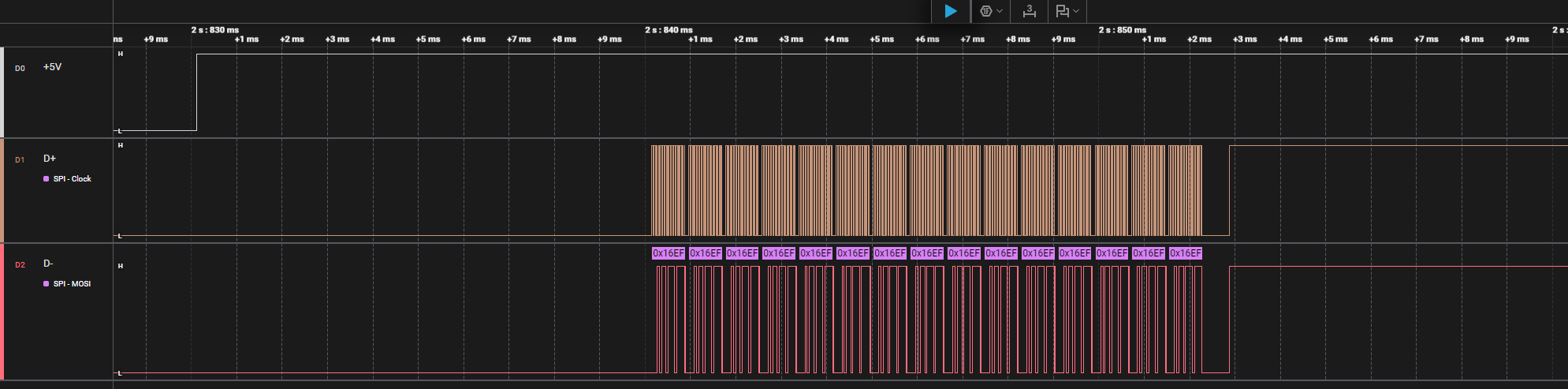

Это от момента включения до посылок:
Здесь не хватает канала питания чипа
по хорошему нужно на все пины где конденсаторы на землю по схеме стоят, припаивать. А на кварце они лишние.
что генерация может срываться от щупа, хотя она на самом деле есть.
какой осциллограф, щуп как включен
Проблема, напомню, в том, что AC6901 не тилибонькает в диспетчере устройств винды
а на других юсб портах, другой комп?
Если сравнить предпоследнюю и последнюю посылки, то видно, что D+ вроде как по итогу всё-таки прижимается к земле.
Но через 604 мкс поднимается обратно.
А что происходит позже, примерно секунду после подключения к компу?
JL SoC. (杰理芯片) Programmer (Dongle) (Download Tool) Программатор.
kagaimiq написал(а):
Но тут есть другая проблема, если в старых чипах был таймаут примерно в 4 сек, после которого чип продолжал загружаться с SPI флешки, из-за чего можно было например немного подержать ардуину и потом подключить USB, где потом чип определялся как BR17/BR20/BR21/... UBOOT1.00, то тут происходит нечто иное, если через (очень) короткое время не подключить USB, то загрузка как бы и не продолжится, но и потом если попытаться подключить USB, то чип просто зависнет и его перезагрузит WDT.
The issue with the "4 second timeout" on the AC690N/AC692N/etc chips was actually a matter of the wrong way to send the key - if it is sent correctly, then there are no timeouts whatsoever!
https://github.com/kagaimiq/jl-uboot-to … r-uboot.md
Может это как-то с чем-то связано?
Что за правильный и неправильный способ?
На кварце есть жизнь?
И нарисуйте схему как соеденили земли и питания на макетке.
Там без соединения аналоговой земли на общую - будут такие проблемы.
Донгл собран по этой схеме.
Пины МК 37, 38, 12 и 1 подключены к земле.
Отредактировано amironof (2025-06-06 11:28:05)
Все таки срисуйте свою макетку. У вас там какой то транзистор рядом с ардуинкой. И рыжие кондеры возле кварца на сколько?
И что за код используете для ардуинки?
Кондеры на 10 пик (на магнитоле такие же).
Транзистр вроде работает - открывается и подает питалово на МК.
Код ардуины этот.
Здесь не хватает канала питания чипа
по хорошему нужно на все пины где конденсаторы на землю по схеме стоят, припаивать. А на кварце они лишние.
какой осциллограф, щуп как включен

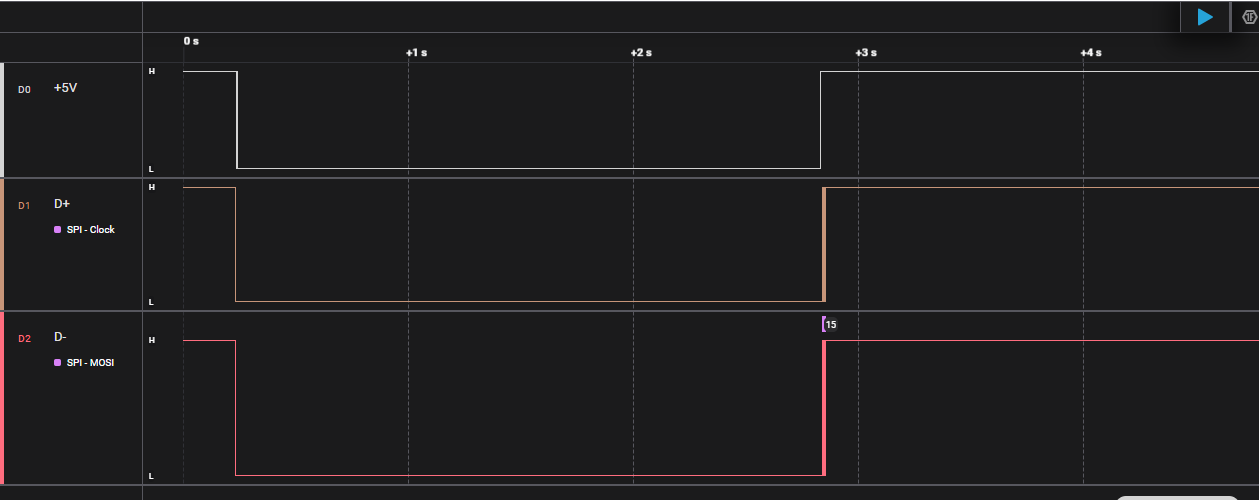

С каналом питания:
Осцил фуфло, почти игрушечный, но хотя бы частоту обычно показывает. Подключал и просто щупом, и через мелкий кондер - ничего не показывает.
Но кварц живой, потому что я прошил этот чип, подключившись к нему просто по USB, без долнгла. Он был виден в винде. До перепрошивки)
Отредактировано amironof (2025-06-06 11:31:27)
а на других юсб портах, другой комп?
На других портах пробовал. через хаб пробовал, на другом компе с другой виндой пробовал - тишина.
От юсб всё лишнее отключал.
А что происходит позже, примерно секунду после подключения к компу?
Ничего, тишина.
На скринах с анализатора видно, что при подключенном МК идут 15 посылок.
Если запустить без МК, то посылки идут бесконечно.
Получается, МК после 15 посылки всё-таки отвечает, но потом почему-то обратно отключает D- от земли?
Отредактировано amironof (2025-06-06 12:25:21)
Попробуй питание на пол секунды раньше подавать.
JL SoC. (杰理芯片) Programmer (Dongle) (Download Tool) Программатор.
Код попробуй этот.
USMicro(R) (C)2025
И да - транзистор - нужен п канал полевик. Ну и после него нужно повесить резистор на 1К хотя бы для быстрой разрядки кондеров.
Может не переводится в бутлоадер если конденсатор по питанию после ключа не успел полностью разрадится.
USMicro(R) (C)2025
Кстати - а что мешает просто впаять чип в магнитолу, вроде же от туда? там точно косяков с обвязкой нет. И просто прошить через усб. Доп питание не нужно если с усб 5v идет на чип.
USMicro(R) (C)2025
Попробуй питание на пол секунды раньше подавать.
JL SoC. (杰理芯片) Programmer (Dongle) (Download Tool) Программатор.
Код попробуй этот.
Питание пробовал и раньше и позже с разными задержками - без толку.
Код попробую, спасибо.
И да - транзистор - нужен п канал полевик. Ну и после него нужно повесить резистор на 1К хотя бы для быстрой разрядки кондеров.
Может не переводится в бутлоадер если конденсатор по питанию после ключа не успел полностью разрадится.
Биполярник не подходит? Вот тут есть с ним схема.
Кстати - а что мешает просто впаять чип в магнитолу, вроде же от туда? там точно косяков с обвязкой нет. И просто прошить через усб. Доп питание не нужно если с усб 5v идет на чип.
А вот тут самое главное.
На макетке у меня чип стал заводиться после подпайки всех требуемых земель.
Теперь проблема только с магнитолой.
Описание проблемы:
Впаял в магнитолу чистый AC6901A с алишки.
Подключил его к ПК через USB магнитолы без донгла - он без проблем определился как BR17.
Я перепрошил его тем софтом, который тут на форуме называется "Автопрошивальщик", подсунув ему для теста одну из найденных в интернете прошивок.
Он без проблем перепрошился. Но магнитола так и не завелась - всё так же кирпич.
Но самое главное - магнитола перестала определяться в винде при простом подключении через USB.
Теперь пытаюсь подключить её через донгл, чтобы всё-таки увидеть в винде.
Тут стоит отметить, что магнитола Prology, а прошивка от AURA. Но платы у них вроде как полностью совпадают. По крайней мере, я долго сравнивал схему из сервис мануала от Ауры 77 с моей платой - всё сходится. Мне кажется, должно работать. Где-то в интернетах видел, что люди так шьют, и работает.
Но предполагаю, что может и не работать.
Но это ладно.
В любом случае вряд ведь я прошивкой от другой магнитолы убил загрузчики в МК настолько, что МК теперь вообще не виден в винде?
По итогу сейчас у меня есть собранный на ардуине донгл. Если подключаю к нему чип на макетке - он определяется. Если подключаю к этому же донглу магнитолу - не определяется.
Кабеля USB разные пробовал и до компа и до магнитолы.
Пробовал подключать ПК с разной задержкой.
Пробовал питать донгл от разных БП, в том числе от ЛБП.
Обратил внимание, что после зажигания светодиода есть кратковременная небольшая просадка по питанию. Даже при питании от ЛБП с большим разрешённым током (до выставленного значения тока всё равно не доходит).
Пока не понимаю, откуда эта просадка. В магнитоле просто заряжаются какие-то кондёры? Или похоже на некую проблему с магнитолой?

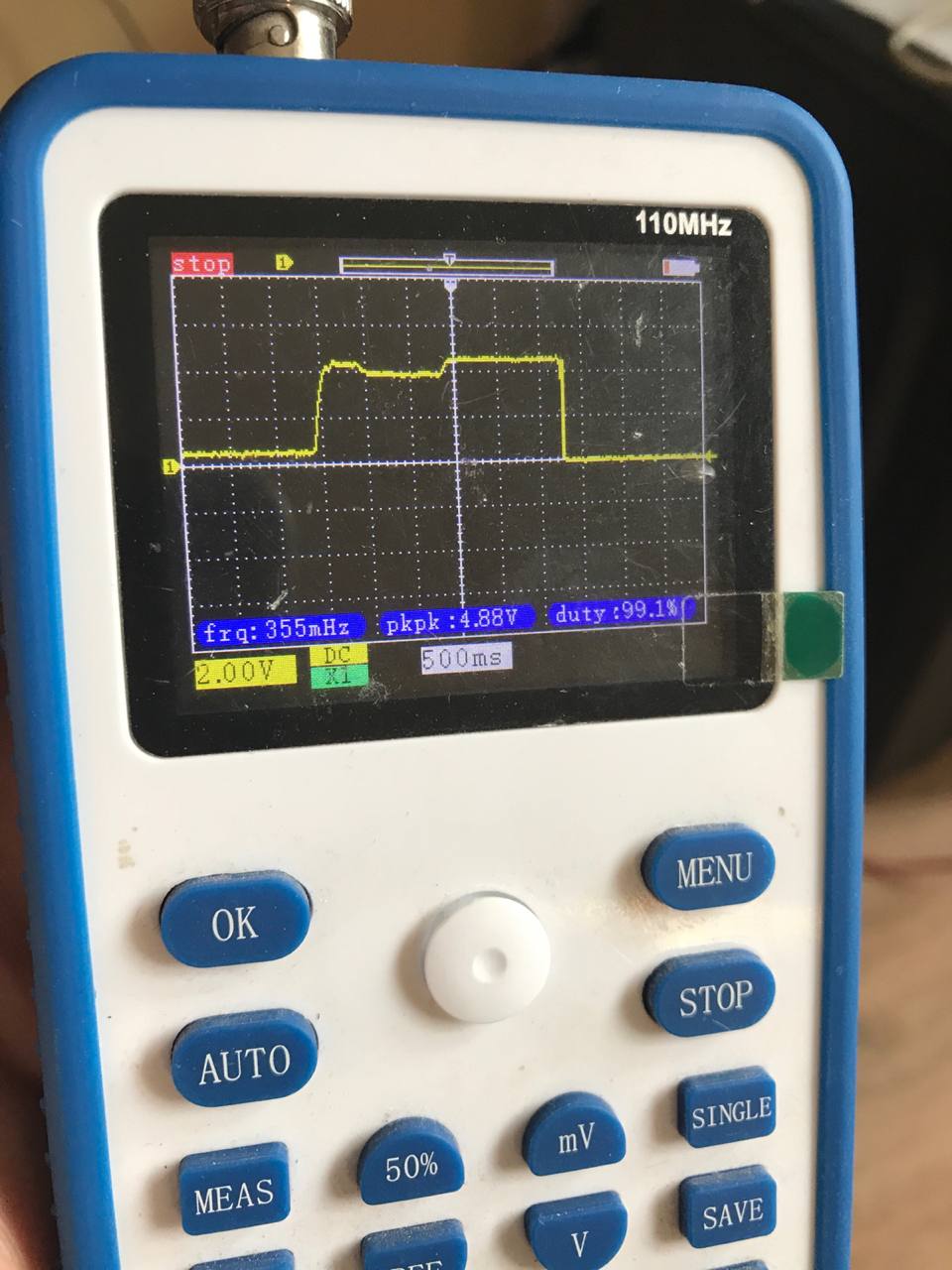

Прикладываю скрин с осцилла с просадкой:
Вот не знаю, что ещё попробовать...
Так ты это всё время прошиваешь магнитолу а не голый чип? А голый чип нормально переходит в boot? Вот потому-то я и просил фото всей конструкции. И вот этим мелким биполярником ты подаёшь питание на всю магнитолу? Сдаётся мне что вы нам голову морочите.
Так ты это всё время прошиваешь магнитолу а не голый чип? А голый чип нормально переходит в boot? Вот потому-то я и просил фото всей конструкции. И вот этим мелким биполярником ты подаёшь питание на всю магнитолу? Сдаётся мне что вы нам голову морочите.
Пробую прошивать и голый чип и магнитолу.
Голый чип через донгл виден вот так. Какой это из бутов?
Фото конструкции я прикладывал в этом посте.
Там справа черные панельки - туда подключаю плату с припаянным МК.
Когда подключаю магнитолу через один из микро юсб - снимаю эту панель.
Извините, если что-то запутанно пишу. Я не то что бы хорошо шарю в электронике, это просто хобби)
И да - транзистор - нужен п канал полевик. Ну и после него нужно повесить резистор на 1К хотя бы для быстрой разрядки кондеров.
Может не переводится в бутлоадер если конденсатор по питанию после ключа не успел полностью разрадится.
Голый чип можно запитывать напрямую от arduino. А что у него там ещё по питанию висит никто не знает.
А вот тут самое главное.
На макетке у меня чип стал заводиться после подпайки всех требуемых земель.
Ну ванга же! Как всегда впрочем..... Просто нужно было написать об этом сразу)
Описание проблемы:
Впаял в магнитолу чистый AC6901A с алишки.
Подключил его к ПК через USB магнитолы без донгла - он без проблем определился как BR17.Я перепрошил его тем софтом, который тут на форуме называется "Автопрошивальщик", подсунув ему для теста одну из найденных в интернете прошивок.
Он без проблем перепрошился. Но магнитола так и не завелась - всё так же кирпич.
Но самое главное - магнитола перестала определяться в винде при простом подключении через USB.
Теперь пытаюсь подключить её через донгл, чтобы всё-таки увидеть в винде.
Тут стоит отметить, что магнитола Prology, а прошивка от AURA. Но платы у них вроде как полностью совпадают. По крайней мере, я долго сравнивал схему из сервис мануала от Ауры 77 с моей платой - всё сходится. Мне кажется, должно работать. Где-то в интернетах видел, что люди так шьют, и работает.
Но предполагаю, что может и не работать.Но это ладно.
В любом случае вряд ведь я прошивкой от другой магнитолы убил загрузчики в МК настолько, что МК теперь вообще не виден в винде?По итогу сейчас у меня есть собранный на ардуине донгл. Если подключаю к нему чип на макетке - он определяется. Если подключаю к этому же донглу магнитолу - не определяется.
Кабеля USB разные пробовал и до компа и до магнитолы.
Пробовал подключать ПК с разной задержкой.
Пробовал питать донгл от разных БП, в том числе от ЛБП.Обратил внимание, что после зажигания светодиода есть кратковременная небольшая просадка по питанию. Даже при питании от ЛБП с большим разрешённым током (до выставленного значения тока всё равно не доходит).
Пока не понимаю, откуда эта просадка. В магнитоле просто заряжаются какие-то кондёры? Или похоже на некую проблему с магнитолой?
Прикладываю скрин с осцилла с просадкой:
Так, давайте расставим все на свои места :
1) Новые чистые чипы (без прошивки) - всегда будет определяться и без всякого донгла.
2) У Вас после заливки прошивки, чип перестал опредиляться - так и должно быть. Потому что чип не пустой уже. Но признаков жизни нет - потому что прошивка не повреждена, но не подходит. Перевод в бутлоадер теперь возможен только с помощью триггера/донгла/ардуинки.
3) У меня главный вопрос - вы просто без подготовки залали прошивку в чип? Что за прошивка? BFU? BIN?
На аурах и пролоджи разные ревизии. Оно только DSP чипом на ревмизиях отличается.
Прошивка без подготовки - не будет работать.
Возьмите или поготовте прошивку, или используйте софт от kagaimiq, прошить чипкей, и залить прошивку (нужно обрезать BFU от заголовка.)
Или пишите в ЛС - у меня есть все прошивки всех ревизий (не бесплатно). Просто впаять чип - подключить в УСБ, нажать одну кнопку - готовый рабочий девайс. Не нужен донгл, не нужно ничего редактировать.
USMicro(R) (C)2025
В любом случае вряд ведь я прошивкой от другой магнитолы убил загрузчики в МК настолько, что МК теперь вообще не виден в винде?
Загрузчик там MASKROM. Софтово его не убить ни как.
USMicro(R) (C)2025
