D Class AMPs

Страница: 1

Сообщений 1 страница 4 из 4

1

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1513
  • Уважение: +63

Вообщем нашел такую чудо микру NS4110B SOP8 микруха на 18W.

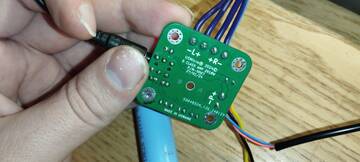

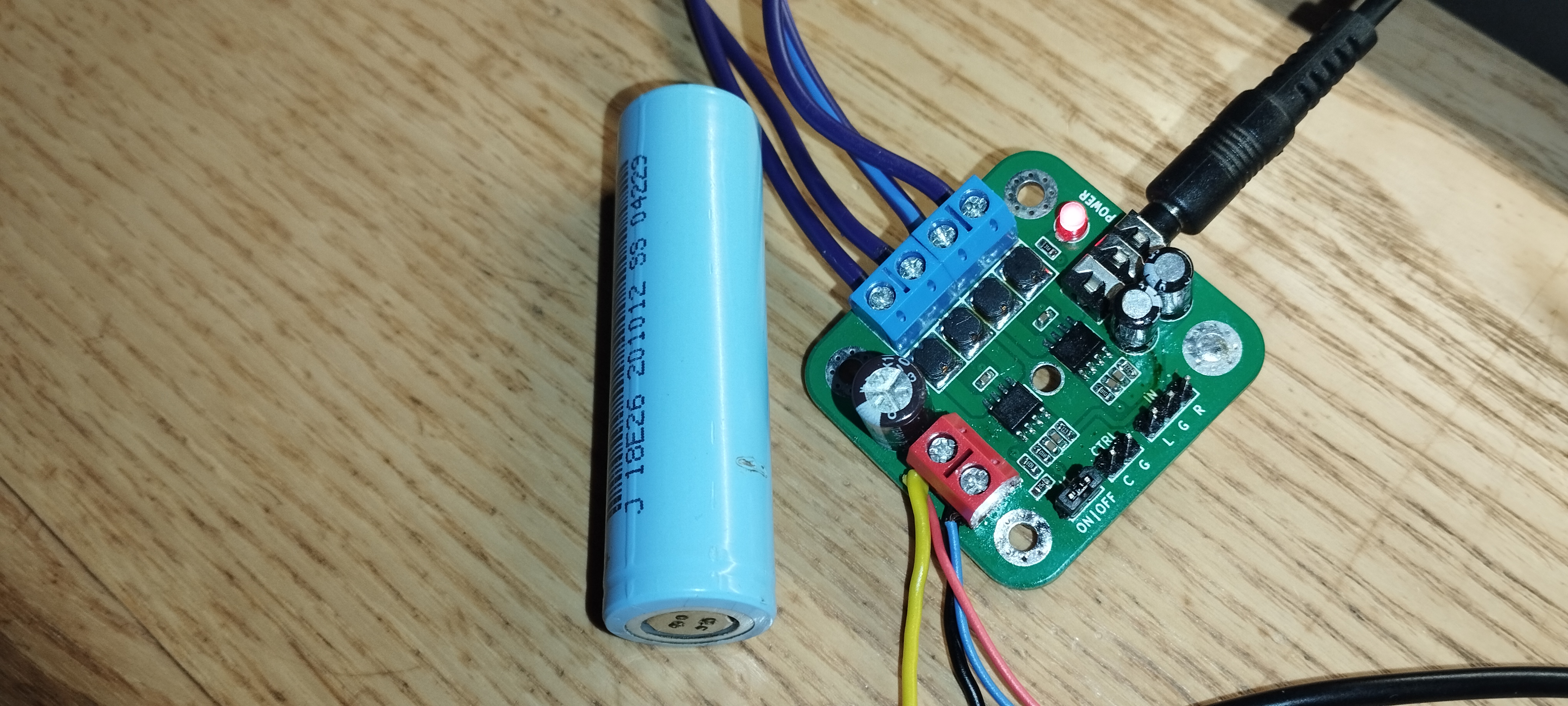

Сделал платку. И замеры - просто пушка.
1КГц на вход, нагрузка 4 Ом резистор (пишут что 100 ватт резик, но сомневаюсь, он при 18 ваттах уже градусов под 80)
На выходе получаем 12в(11 с копейками).

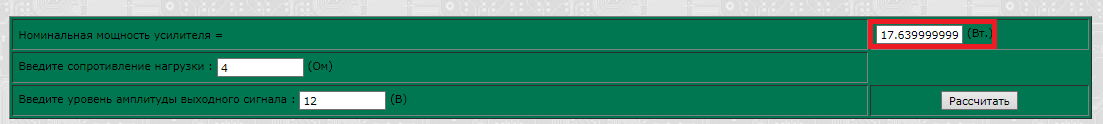

Вот что калькулятор говорит:
https://upforme.ru/uploads/001b/ca/8a/2/t292787.png
Конечно в таком режиме он греется градусов под 50-60 что не критично вообще. Даже радиатор не нужен.
А вот во время просто прослушивания музыки на максимум - то усилок теплый, где то под 40 градусов.
Ну ватт 15 можно получить честных с THD 1%, 18 Ватт уже THD 10%. Ну оно и понятно, ДШ говорит об этом.
Также в микросхеме есть защита от перегрева как я понял. И защита от пониженного питания.
Еще есть переключение между классами AB/D и STBY. Звук очень понравился.
Для миниатюрных ресиверов тол что нужно.
https://upforme.ru/uploads/001b/ca/8a/2/t761924.jpg
https://upforme.ru/uploads/001b/ca/8a/2/t323917.jpg

Подпись автора

USMicro(R) (C)2025

2

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1513
  • Уважение: +63

https://upforme.ru/uploads/001b/ca/8a/2/t995365.jpg

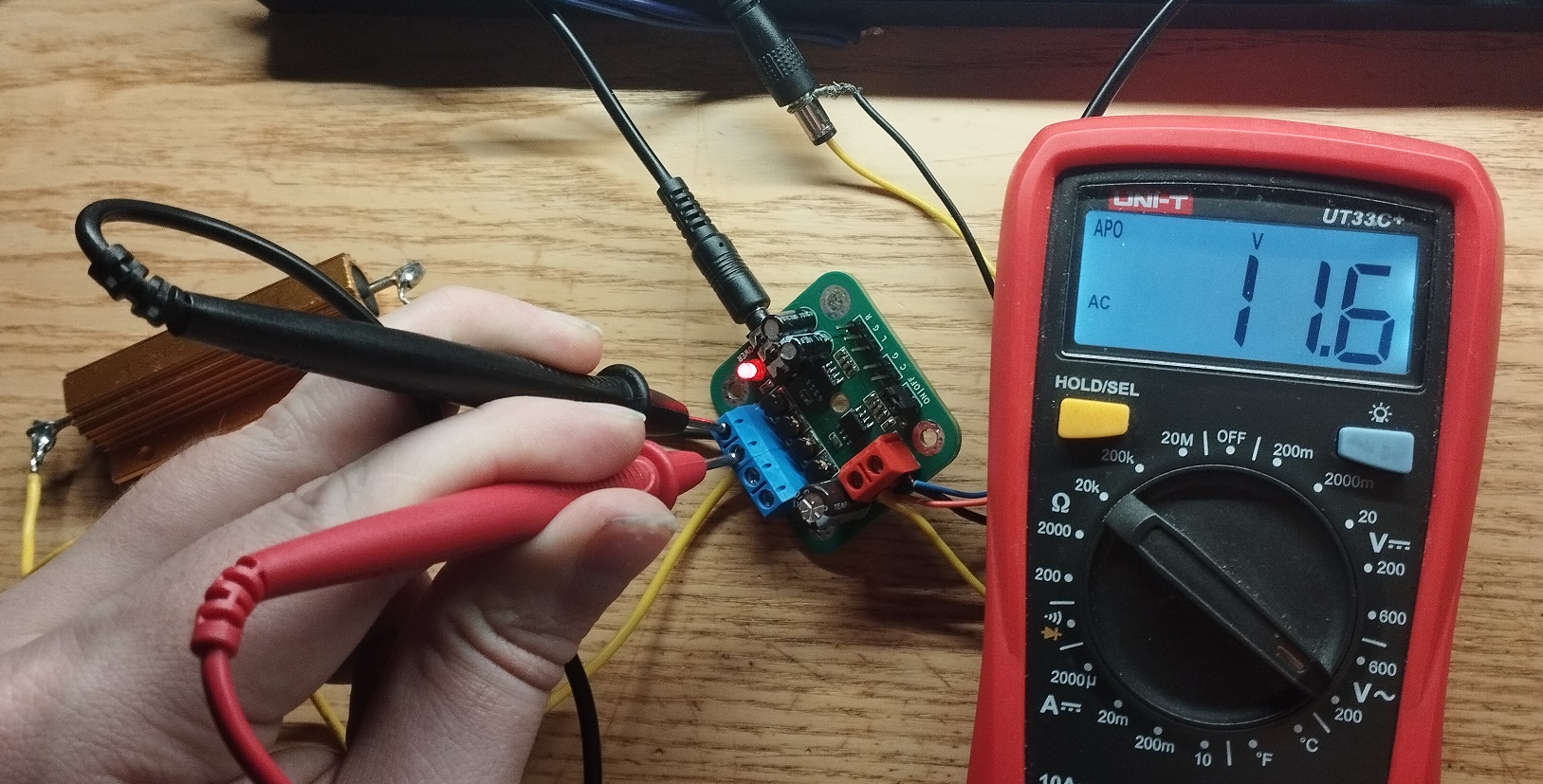

Это выход переменки под нагрузкой при питании 12в. КПД просто пушка, 90% где то как и говорит ДШ.

Подпись автора

USMicro(R) (C)2025

3

  • Автор: Amin
  • Участник
  • Сообщений: 14
  • Уважение: +0

Class D amplifiers are very good in terms of space and temperature, but they have a little more distortion compared to class A and cannot be easily used in ceiling applications. Very good models that I have worked with:
TDA7498H: Good sound quality, no need for external heat sink
TPA3116: Loud, bridgeable. Acceptable sound quality
CS8611E: Very low price, acceptable sound, but requires a very large heat sink or fan.

4

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1513
  • Уважение: +63

Amin
Im update topics.
Do You check or use another D class amp?
For me -
Power up to 5w - 8002 sop8 amp, and some xpt chips, like a XPT8871.
For power up to 20 w - i fiund cool IC - NS4110B!
And another one power - TPA3116 - but today more fake chip in market.

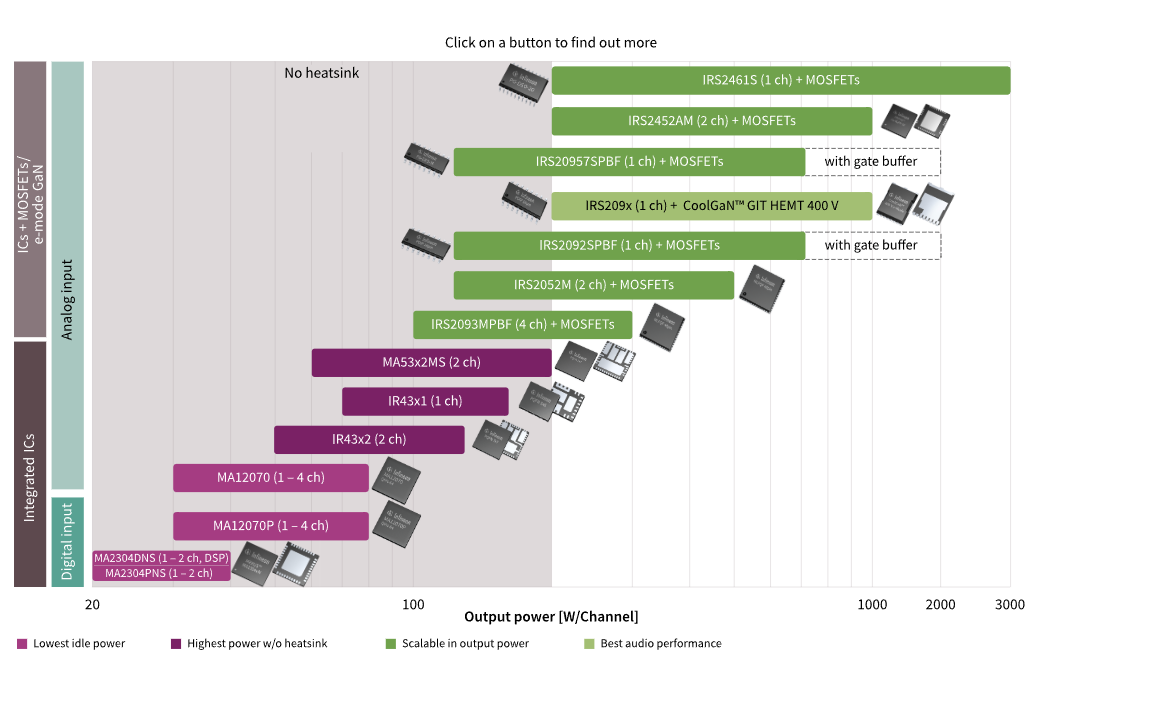

And some cool what im fount, but not tested yet - MA12070 and new MERUS series.
https://upforme.ru/uploads/001b/ca/8a/2/t974546.png
