Понять каким образом stc выдает команду на ресеплирование cs8422. Подозреваю, что так: если играет Jl - 48 кГц, если опт или коакс - 96 кГц (а я все же подозреваю,что всегда 96 кГц на экране на этих входах это косяк цаплплеера, потому что звук ужасен и если 48 кгц cs еще вытягивает, то 96 кгц ему тяжко и он лажает). А если аманеро....то как то....и как то правильно.
Вот бы понять еще, почему от аманеро cs8422 рабоиает как просто передатчик, а от JL, опт и коакс как ресемплер и зачем??? Ведь ак4493 может принять любой семплрейт

Отредактировано RadioLamer (2023-08-15 21:50:48)

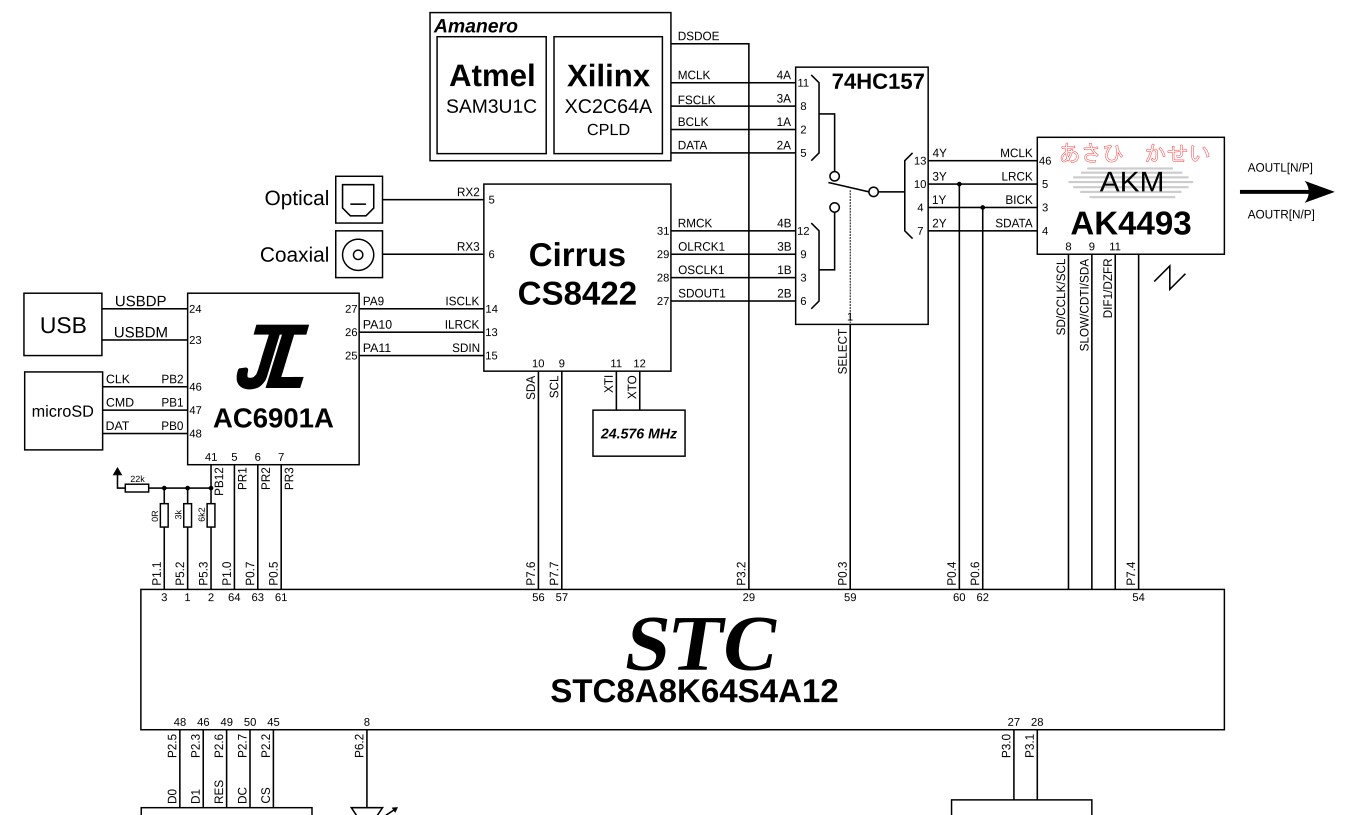

Вот помогли, с блок-схемой, благодарю! Включаю свою логику и сижу курю логику схемы

BIOS
Пока курю даташиты, вопросы возникают.
Cs8422 по сути применен только изза возможности принять s/pdif? У JL нет такой возможности?
Cs с stc взаимодействует по 9 и 10 выводу по i2c или SPI, как я понял. В своем роде cs тоже как селектор действует, пуская или от jl или от опт и коакс?

BIOS
Приветствую!
Прошу прощения, пропадал, отпуск 2 недели, ездил помогал своим старикам, потом на работе ад, надо сделать то, что за 2 недели отпуска накидали.... По вечерам время было, но голова кругом после работы, не до раскуривания схем...

Вот начал потихоньку погружаться заново. Перечитал все, чтоб детали вспомнить, переосмыслить.
С вашей помощью разобрались, что ресемплит в 48 кГц однозначно cs8422, т.к. с i2s от JL, это уже понятно по измерением осликом, идет  всегда 44.1 кГц на всех файлах и режимах. плеере, фм, БТ, вход же на ак4493 всегда 48 кГц с JL плеера. Между JL  и АК только cs8422 и тупой переключатель 74hc157, кто из них балуется понятно.

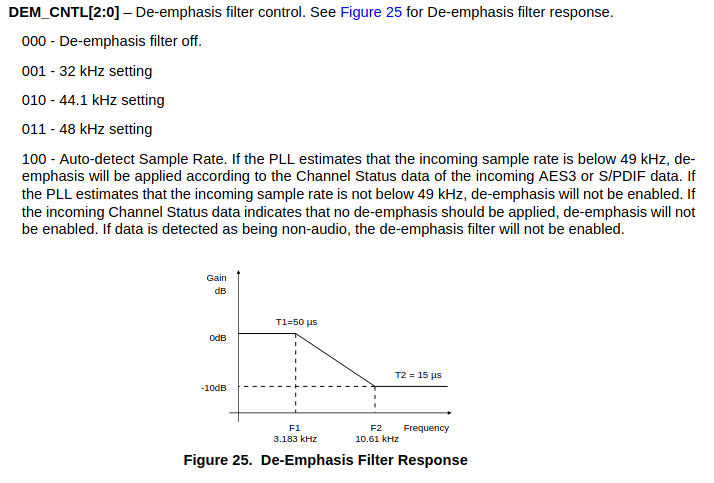

На данный момент я курю даташит cs8422, пока вижу что есть какие-то возможности и оцениваю как управлять портом управления в программном режиме (если я не ошибаюсь cs8422 задействован именно в программном режиме). Если все получится (с паяльником или без) думаю отключить ресемплер в cs8422 и де-эмфазис фильтр возможно. Но есть подозрения, что кроме появления заветных аудиофильских цифр 44,1 кГц  на экране устройства ничего не будет, улучшений в звуке я не услышу. Но это я буду пытаться это осуществить, даже для красоты (44.1), хотя скорее в целях разобраться и потешить интерес ковыряния электроники. Люблю я это дело.

Мучает вот что:
BIOS, как думаете, ведь когда я кормлю плееру JL файл 48 кГц он его прекрасно воспроизводит (не удивлюсь если он будет воспррооизводить и 22 кГц и 11 кГц), но на выходе РА10 по i2s 44,1 кГц ВСЕГДА. Значит ли это что внутри JL идут неотключаемые преобразование цифра-аналог-цифра ВСЕГДА для каких-либо целей, например для работы эквалайзера?
Почему и висит этот вопрос, потому что когда я подключаюсь к устройству по БТ через приложение и дергаю эквалайзер я понимаю что работает он весьма странно, максимально убого как то, необычно и звук портит однозначно. В положении ресет звук как будто улучшается, но выключается ли преобразование д-а-д (если оно есть конечно)? Это я к тому, что идею слива дампа с JL и ее корректировки не оставляю, т.к. основная идея все же улучшить звук, но у вас есть идеи в каком направлении это надо сделать, что в прошивке исправить?

Я уже понял про STC, что она конфигурирует cs8422  по i2c и что с ее прошивкой мы не сладим. Я покопаю в сторону как переключить аппаратно cs8422, чтобы ее входы шли мимо SRC, может получится. В даташите что-то такое видел.
Мне в целом не понятно, зачем на выходе JL  все ресемплится в 44,1 кГц. При этом я помню, что китайцы заявили поддержку с флешек только 16/44 и по сути наврали? Или скорее накосячили? Хотели жестко оставить 16/44 чтобы в потрохах JL не было ресемпла, а в итоге и ресемпл оставили в JL и еще добавили его от cs8422... Чтото тут не так.
У вас есть варианты, для каких целей JL файлы 48 кГц переводит в 44,1? Пусть и шло бы далее 48, в чем проблема?
