На 5 ноге AK4493 что у нас там? Думаю 48000Гц
- Подпись автора
By Admin
BRZHIFI SU8S
Сообщений 141 страница 160 из 178
Поделиться1412023-08-15 12:42:05
- Администратор
- Сообщений: 1338
- Уважение: +53
Поделиться1422023-08-15 13:00:51
BIOS написал(а):
На 5 ноге AK4493 что у нас там? Думаю 48000Гц
LRCL ?
Поделиться1432023-08-15 13:17:27

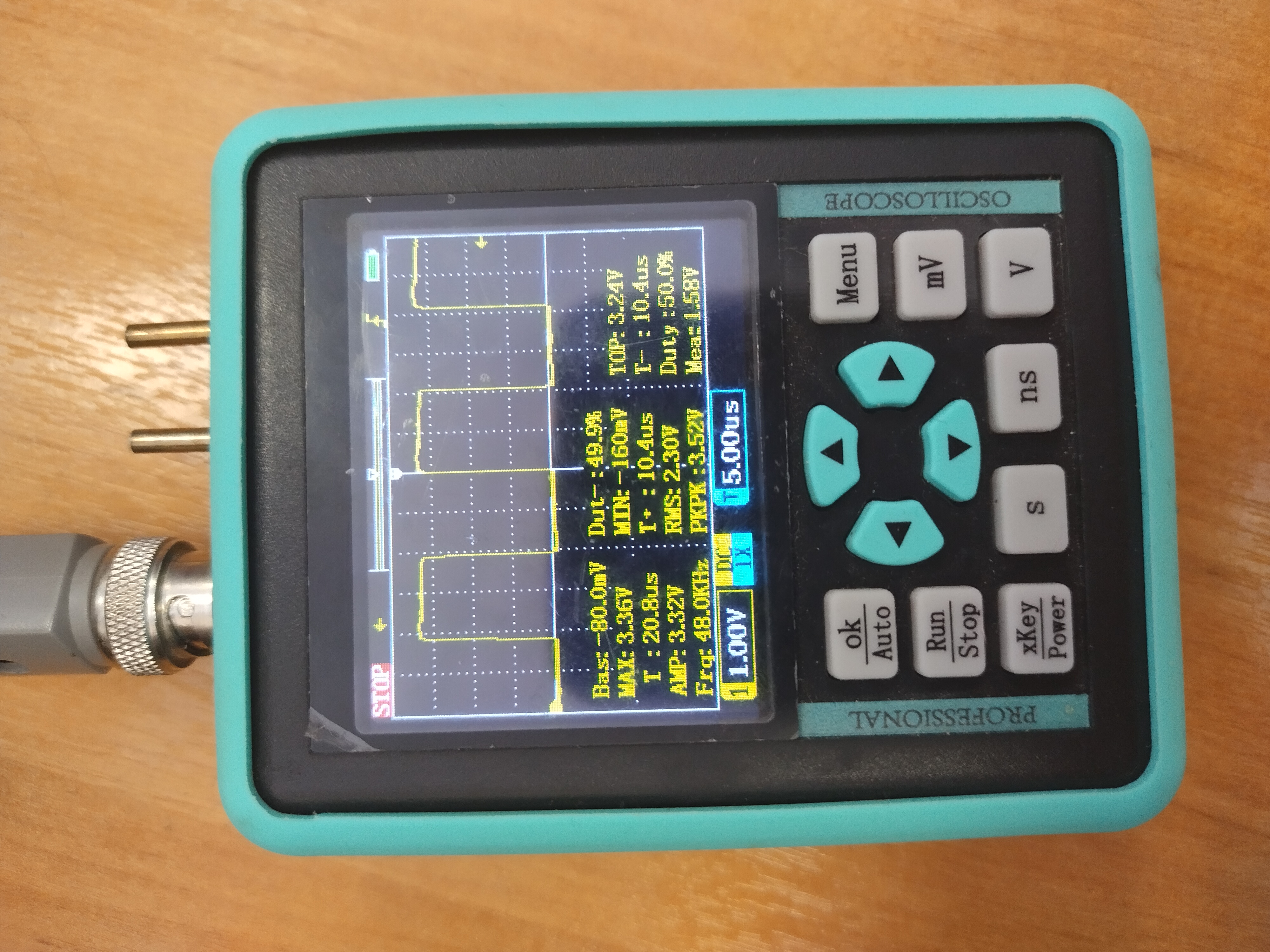

48 кГц на любом файле
Поделиться1442023-08-15 13:19:01
Есть идеи пока я не ушел от ослика?)))
Поделиться1452023-08-15 13:40:35
- Администратор
- Сообщений: 1338
- Уважение: +53
Ну твои замеры показали что с JL идет 44100. Ресемплит cs4822, причем ею рулит STC по ходу.
- Подпись автора
By Admin
Поделиться1462023-08-15 14:38:46
BIOS написал(а):
Ну твои замеры показали что с JL идет 44100. Ресемплит cs4822, причем ею рулит STC по ходу.
Я удивлен тому, что аппаратный ресемплер в cs8422 с его заявленными возможностями так слышно по итогу. А главное не понятно зачем? Теже файлы 48 кГц прекрасно ресемплит JL, что для тупой совместимости (шобы играло), вполне разумно.
И что делать?)
Отредактировано RadioLamer (2023-08-15 14:42:54)
Поделиться1472023-08-15 14:52:21
Варианта 2 или это было сделано для какой то аппаратной совместимости с аманеро или это тупо косяк.
Отредактировано RadioLamer (2023-08-15 14:52:58)
Поделиться1482023-08-15 14:59:03
Еще мысли, JL сообщает (как то и почему то) stc что файл 48 кГц, даже когда он 44,1, stc командует cs8422 ресемплить в 48.
Как JL еще общается с stc?
Вы просили замерить на резисторах 0r, 6r и еще один, кроме 22к. Может это ключи к режиму от JL? Только они на общей шине со стороны PB12, вроде
Отредактировано RadioLamer (2023-08-15 15:02:13)
Поделиться1492023-08-15 15:05:18
хотя для логики или-или (или 44 или 48) достаточно 2х положений 0 или 1.
Поделиться1502023-08-15 15:25:46
- Администратор
- Сообщений: 1338
- Уважение: +53
RadioLamer написал(а):
Еще мысли, JL сообщает (как то и почему то) stc что файл 48 кГц, даже когда он 44,1, stc командует cs8422 ресемплить в 48.
Точно не.
RadioLamer написал(а):
Как JL еще общается с stc?
А вроде ни как, только порты PR, но они не говорят какой семплрейт у файла. Это делает LRCL.
Вероятнее всего это сделали китайцы что бы натянуть сову на глобус.
RadioLamer написал(а):
хотя для логики или-или (или 44 или 48) достаточно 2х положений 0 или 1.
CS8422 у нас управляется по I2C (не путать с I2S- разные вещи), от STC, STC у нас рулит и селектором и определением семплрейта, и его же настройками по I2C в CS4822. С STC я не помогу. Без понятия как и что там.
- Подпись автора
By Admin
Поделиться1512023-08-15 15:36:40
BIOS написал(а):
Точно не.
А вроде ни как, только порты PR, но они не говорят какой семплрейт у файла. Это делает LRCL.
Вероятнее всего это сделали китайцы что бы натянуть сову на глобус.CS8422 у нас управляется по I2C (не путать с I2S- разные вещи), от STC, STC у нас рулит и селектором и определением семплрейта, и его же настройками по I2C в CS4822. С STC я не помогу. Без понятия как и что там.
Вот теперь бы мне хотябы понимать, ато кому передает и как командует. Если JL не передает stc напрямую семплрейт, но она напрямую дует в cs8422 и та видит частоту выхлопа, зачем тогда cs8422 команда на ресемпл? Именно ресемпл, а не просто передачу. CS же ресивер, я правильно понимаю?
Поделиться1522023-08-15 15:41:59
BIOS написал(а):
Точно не.
А вроде ни как, только порты PR, но они не говорят какой семплрейт у файла. Это делает LRCL.
Вероятнее всего это сделали китайцы что бы натянуть сову на глобус.
Для чего предназначены порты PR? Даташит я так и не нашел. Кроме картинок в гугле нет ничего.
И что значит натянуть сову на глобус?
Поделиться1532023-08-15 16:44:58
- Администратор
- Сообщений: 1338
- Уважение: +53
Для чего порты PR, так это вы должны сказать. я же зачем то просил померять что происходит на тех трех резисторах что на фотке последнец на пред странице....
Сову на глобус, - ну 48 больше 41 , вот они и подумали что так будет лучше) Судя по тому что я вижу, они не замарились вообще ни с JL ни с STC, по хорошему там STC и нафиг не нужна, все то что делает STC - умеет JL, причем даже лучше. Там уже и интерфейс графический есть в ней и все остальное,, и прикрутить селектор вообще не проблема ,
STC тут поставили только ради того что бы читать семплрейт с cs4822 и с транспорта ...
- Подпись автора
By Admin
Поделиться1542023-08-15 16:48:30
- Администратор
- Сообщений: 1338
- Уважение: +53
обычно в jl потррты PR работают как rtc/watchdog/power.ctrl/mute/reset
Вообще зависит от прошивки в JL туда можно прикрутить что угодно ...
- Подпись автора
By Admin
Поделиться1552023-08-15 20:21:37
Напряжение на резисторах 22-0-6-3:
В режиме переключения селектора по кругу всегда 3,3 В. Никакого падения, краткорвременного провала или пропадания нет.
Поделиться1562023-08-15 20:30:33
В режиме U-FD когда жму муте на 22к стоит, на остальных трех просаживается и через 0,5 сек возврашается, в том числе без флешки и проигрывания.
Тоже самое если жать вперед или назад, Кратковременное падение и возврат.
Отредактировано RadioLamer (2023-08-15 20:35:28)
Поделиться1572023-08-15 20:44:17
- Администратор
- Сообщений: 1338
- Уважение: +53
Может то уарт? Но на этих ногах его нету.
- Подпись автора
By Admin
Поделиться1582023-08-15 20:44:28
На кнопки громкости соответственно не реагирует.
На TF когда шумит ФМ))), кнопка муть прекрасно работает, а копками вперед назад настраиваются частоты))) осталось ..ука припаять проводок к JL.
Напряжение на резисторах реагирует также на нажатие муть, вперед, назад, на всех 3х резисторах, падение и возврат.
Отредактировано RadioLamer (2023-08-15 20:45:44)
Поделиться1592023-08-15 20:56:45
На оптик напряжение везде 3,3, на нажатия не реагирует.
На коакс аналогично
На юсб аманеро аналогично
На блютузе реагирует как на плеерах с ФМ
Поделиться1602023-08-15 21:03:55
BIOS написал(а):
Может то уарт? Но на этих ногах его нету.
Три кнопки - три команды плееру JL, ну или ФМ тюнеру, или плееру в смартфоне через avrcp нажатия то с морды обрабатывает stc. А сопротивления - разный уровень падения напряжения, т.к. по скорости падения я не увидел разницы.
На других входах JL не работает, поэтому ей и не идет команд от stc.
Отредактировано RadioLamer (2023-08-15 21:08:34)
