BIOS
Кстати про мастерклок для ак4493, видели я писал про пин 46? Он идет на нс 157, а кто дает мастерклок нс157? STC?
BRZHIFI SU8S
Сообщений 121 страница 140 из 178
Поделиться1212023-08-13 18:49:02
Поделиться1222023-08-13 18:51:20
- Администратор
- Сообщений: 1246
- Уважение: +45
RadioLamer написал(а):
а кто дает мастерклок нс157?
HC157 это просто переключатель, если грубо говорить.
Мастер клок , их там два по ходу, у транспорта аманеро свой, а за все остальное рулит cs4822
- Подпись автора
By Admin
Поделиться1232023-08-13 19:00:34
BIOS
Т.е. в зависимости от файла/потока cs8422 по команде stc выдает на нс157 определенный мастерклок с разной частотой?
Поделиться1242023-08-13 19:05:55
- Администратор
- Сообщений: 1246
- Уважение: +45
RadioLamer написал(а):
Т.е. в зависимости от файла/потока cs8422 по команде stc выдает на нс157 определенный мастерклок с разной частотой?
STC не выдает мастерклок. Мастерклок дает транспорт и cs8422. 157 просто переключает и коммутирует cs8422 на разные источники I2S.
- Подпись автора
By Admin
Поделиться1252023-08-13 20:05:25
С ремемплингом скорее всего разобрались, завтра ослик надеюсь подтвердит, что мои ухи еще вполне на высоте).
Буду пытаться слить ориг. прошивку.
Какие мысли по другим косякам:
1. косяк с необходимостью перетыкания микросд для возможности воспроизведения (инициализация) и устранить автоматическое включения на этом входе ФМ при переключении селектора по кругу или включения устройства.
2. Непонятный косяк, возможно также связан с ФМ и его попыткой проникнуть в эфир:
Если вставлены и СД и флешка при включении устройства с селектором в TF, начинает играть автоматом ....правильно флешка. Если селектор на U-FD при включении автоматом начинаети играть....правильно TF...
3. Качество воспроизведения Bluetooth в принципе малоинтересно, тем более sbc, что и до сегодняшнего дня я знал и мало что изменилось с убогим aptX hd, sbc все равно остался самый путный и распространенный.
Больше всего напрягает щелчок/бум/шипение фм/ или кусок воспроизведения с флешек при переключении на вход BTH.... Есть такое.
Что проверить, где замерить? У меня нет версий.
Поделиться1262023-08-13 20:27:51
- Администратор
- Сообщений: 1246
- Уважение: +45
RadioLamer написал(а):
Что проверить, где замерить? У меня нет версий.

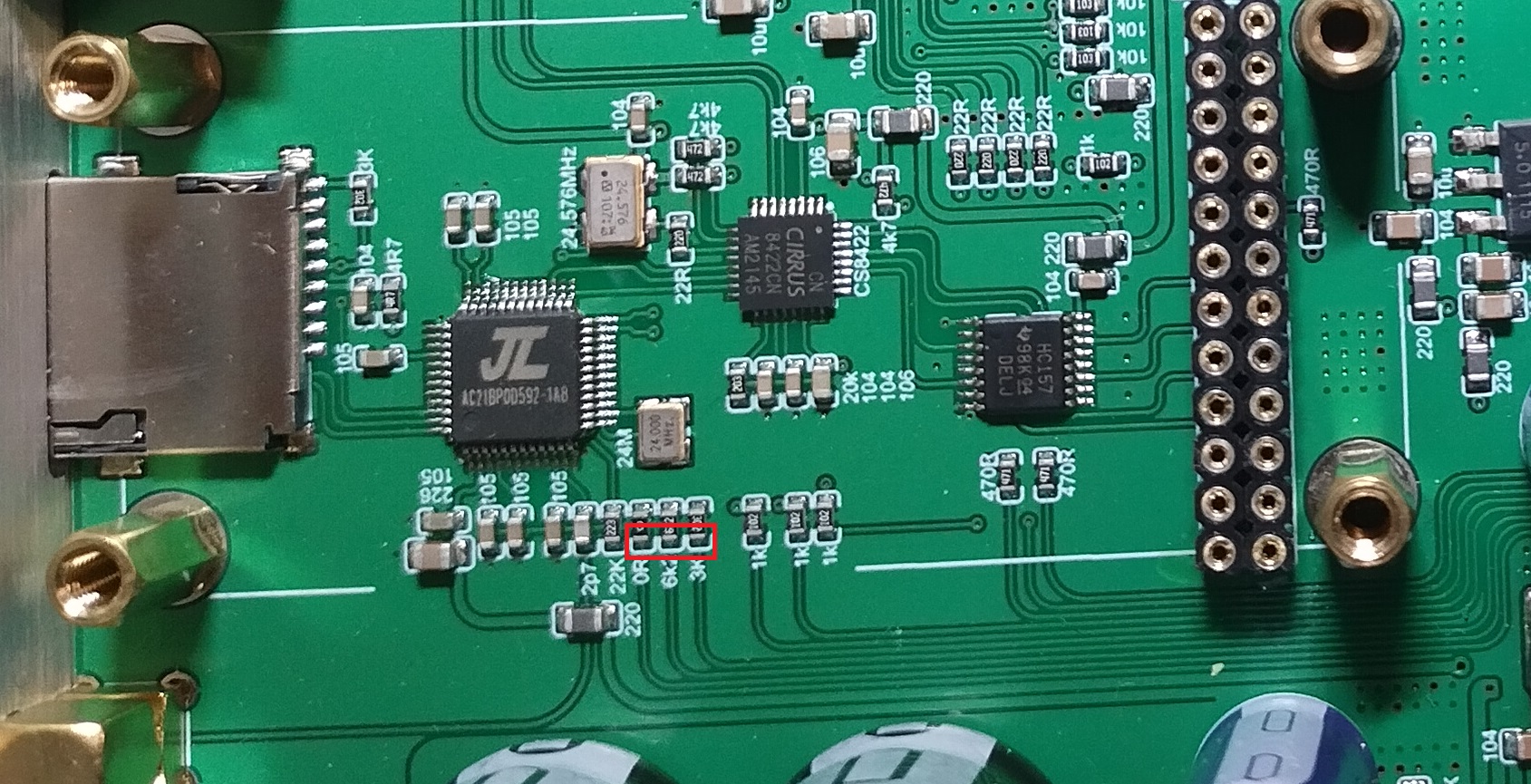

Проверьте напрежение на резисторах тут
относительно общей земли.
Интересует именно - при разных режимах, на каких резисторах что происходит. (там напряжение со стороны STC должно наоборот пропадать при изменении режимов)
Я как минимум вижу там три команды, потому что три ADC резистора - 0к/3к/6.2к тот что рядом 22к не в счет, так как подтяжка к 3 вольтам.
Еще нюанс, на тех контактах напряжение будет напряжение пропадать КРАТКОВРЕМЕННО так как STC у нас тупо прикидывается тактовыми кнопками. Но может быть и что STC у нас всегда удерживает 1 или 0, типа как кнопка с фиксацией... Потому что можно настроить и так и так.
Наверно проще будет не мультиметром, а светодиодом. типа когда на селекторе выбрали блютуз/тф/усб/ то на тех контактах относительно общей земли - светодиод теоритически будет тухнуть на пол-секунды где то при смене режимов. Если там обычное нажатие в JL прописано, а судя по тому что даже радио не выключили - то да, там тупо стандартная прошивка. Ох уж и бездари, но тогда возникает вопрос, а навига полезли в сэмплирование и накрутили в 48000?
Нужен или дамп/или вы сами осликом проверьте что на pb10 как я писал.
- Подпись автора
By Admin
Поделиться1272023-08-14 10:09:18

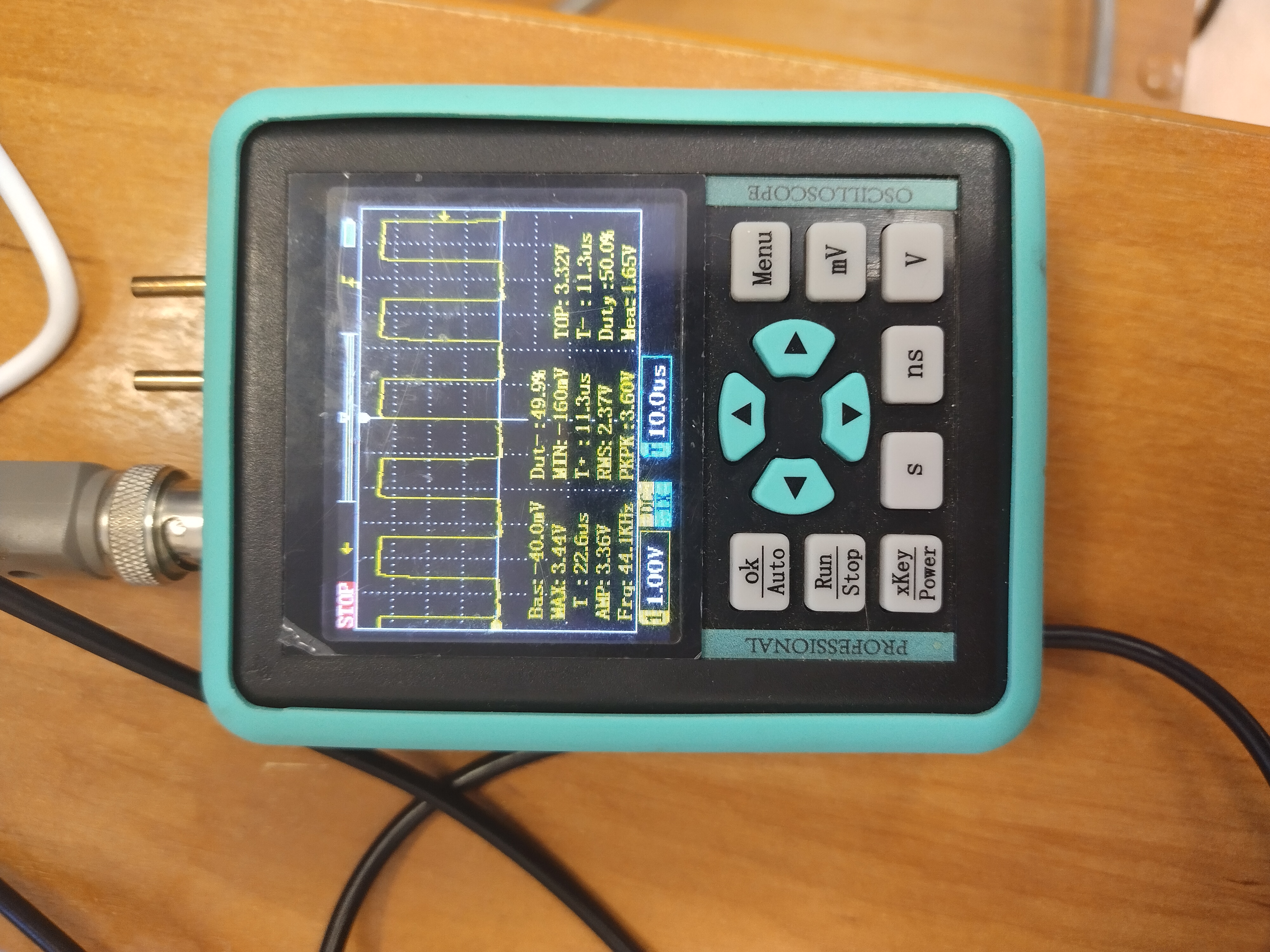

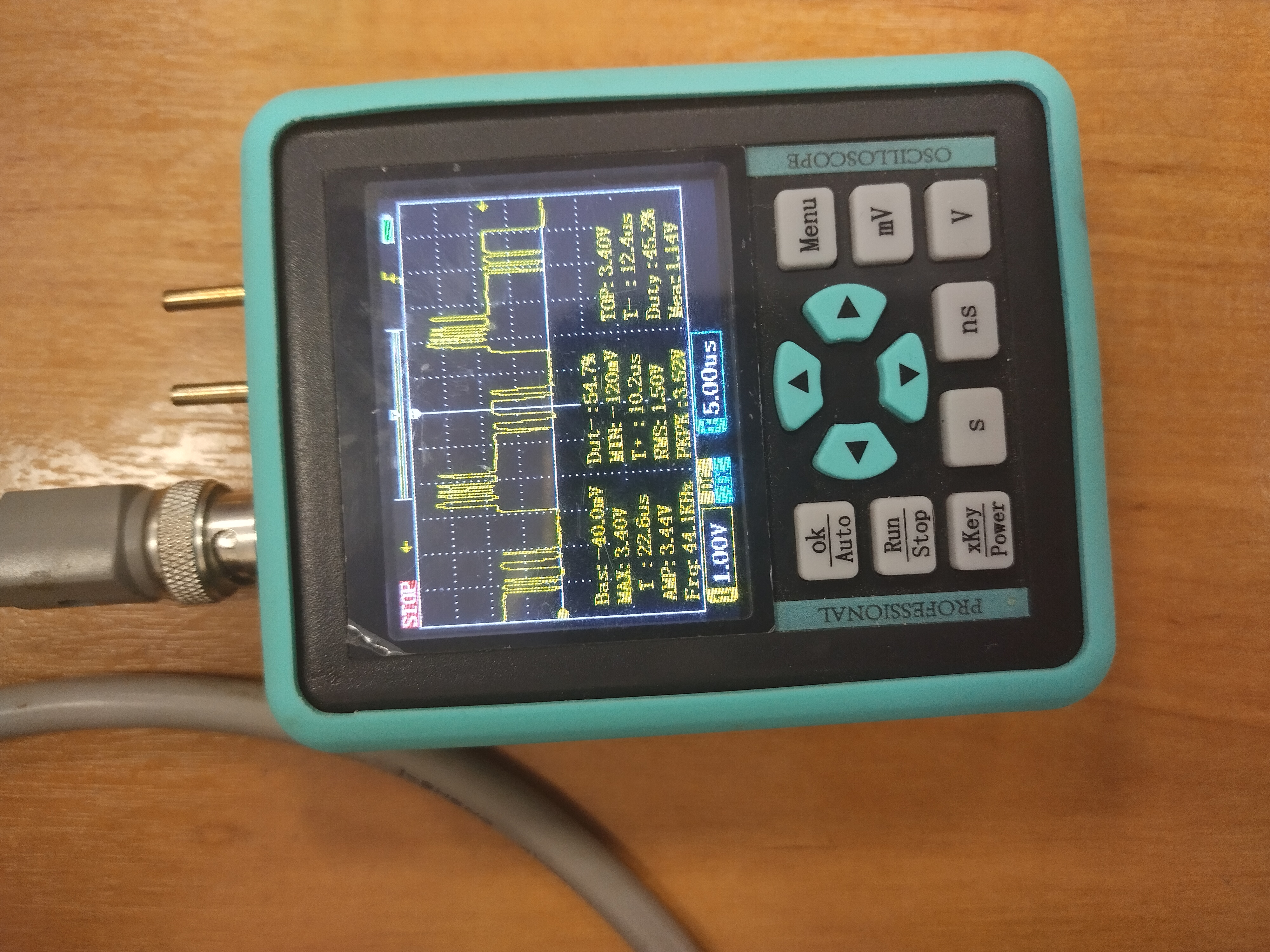

Я конечно тот еще "меряльщик", но думаю таких совпадений быть не может:
44,1 как с куста....
Поделиться1282023-08-14 10:40:28
Если это проделки JL, может быть двойной ресемплинг 44,1-48-44,1 ? Как stc получает на расчет частоту? На экране то 48 кГц. С других входов stc показывает точно ту частоту, которая выдается на транспорт, например. Все же мне надо найти способ замерить достоверно с оптического или с коаксиального входов, что показывает при этом stc на экране.
Поделиться1292023-08-14 11:31:22
Я к чему выше вопрос задал, просто напоминаю, что по тестам sbc кодек принимает поток исключительно 16/44,1 по блютуз, но на экране при этом тоже 48 кГц.
Может быть поэтому и звук с блютуза такой грязный изза двойного ресемплинга?
Отредактировано RadioLamer (2023-08-14 11:34:53)
Поделиться1302023-08-14 11:46:40
Вспомнил, у меня же валяется dvd проигрыватель с коакс выходом. Я могу туда тру CD-A запихать, и проверить, что покажет этот цапоплеер. Только как проверить проигрыватель, что он тоже не ресемплит в 48 кГц? Коакс выход можно проверить осликом или там формат сигнала не позволит увидеть опорную частоту?
Поделиться1312023-08-14 12:26:39
RadioLamer написал(а):
Я к чему выше вопрос задал, просто напоминаю, что по тестам sbc кодек принимает поток исключительно 16/44,1 по блютуз, но на экране при этом тоже 48 кГц.
Может быть поэтому и звук с блютуза такой грязный изза двойного ресемплинга?Отредактировано RadioLamer (Сегодня 11:34:53)
Стоп, но я же вчера запускал по блютуз 16/48... могу путать, надо пробовать опять
Поделиться1322023-08-14 12:43:21
- Администратор
- Сообщений: 1246
- Уважение: +45
Ты флешку с разными файлами пробовал?
Если там не важно какой файл на входе, а на выходе всегда 44100 - то нужно копать в сторону DAC....
RadioLamer написал(а):
Если это проделки JL, может быть двойной ресемплинг 44,1-48-44,1 ?
Не, там же сразу на выхлопе 44100 , ослик врать не будет на столько.
RadioLamer написал(а):
Как stc получает на расчет частоту? На экране то 48 кГц
Она получает с cs4822, нужно посмотреть осликом у неё на выходе где снимает сигнал STC, там то и будет по ходу 48...
- Подпись автора
By Admin
Поделиться1332023-08-14 12:44:05
Предлагают микроконтроллер 32 разрядный STM, на нем не собрать...этот...ардуино?
Поделиться1342023-08-14 12:45:27
BIOS написал(а):
Ты флешку с разными файлами пробовал?
Если там не важно какой файл на входе, а на выходе всегда 44100 - то нужно копать в сторону DAC....Не, там же сразу на выхлопе 44100 , ослик врать не будет на столько.
Она получает с cs4822, нужно посмотреть осликом у неё на выходе где снимает сигнал STC, там то и будет по ходу 48...
На флешке у меня были только 44,1, 48 не пробовал, в слепую и некогда на работе...
На каком выходе 8422 искать?)
Отредактировано RadioLamer (2023-08-14 12:49:40)
Поделиться1352023-08-14 13:15:08
- Администратор
- Сообщений: 1246
- Уважение: +45
Ты флешку попробуй сначала. Что бы понять фиксированный выхлоп у JL или нет...
- Подпись автора
By Admin
Поделиться1362023-08-14 15:11:45
BIOS написал(а):
Ты флешку попробуй сначала. Что бы понять фиксированный выхлоп у JL или нет...
Всмысле пробовать 48 кГц файлы и осцилить на 26 ноге выхлоп?
Поделиться1372023-08-14 16:50:05
- Администратор
- Сообщений: 1246
- Уважение: +45
RadioLamer написал(а):
Всмысле пробовать 48 кГц файлы и осцилить на 26 ноге выхлоп?
На ноге PB10 там где вы нашли 41000КГц.
- Подпись автора
By Admin
Поделиться1382023-08-14 20:55:54
BIOS написал(а):
На ноге PB10 там где вы нашли 41000КГц.
РА10 же. Завтра опять попробую на работе.
Поделиться1392023-08-14 23:13:27

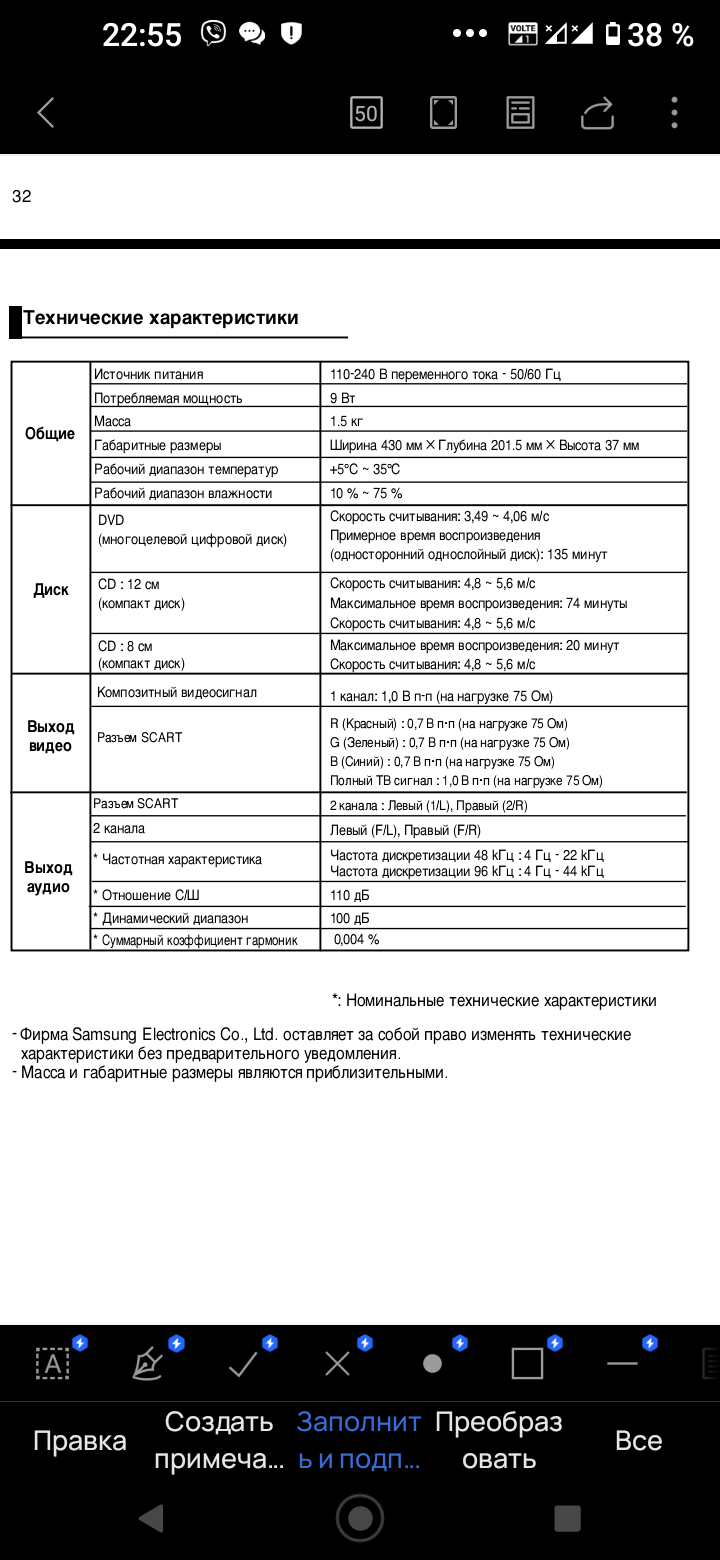

Блин, проковырялся весь вечер с этим сраным dvd проигрывателем и его коакс выходом,но на экране цапоплеера не увидел ничего кроме 96 кГц и ужасного, глухого звука. Уже было списал это на косяк цапоплеера, пока не заглянул в характеристики и настройки двд.

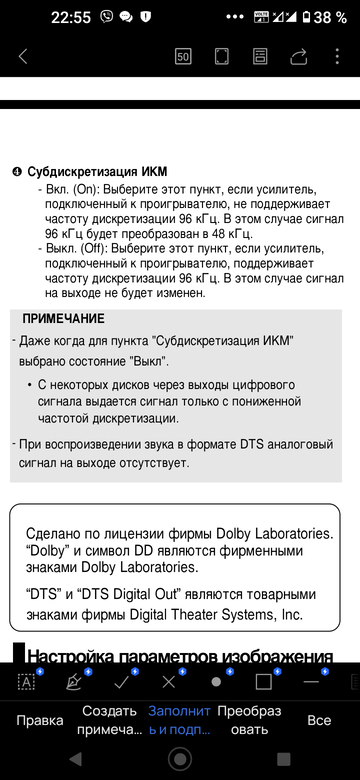

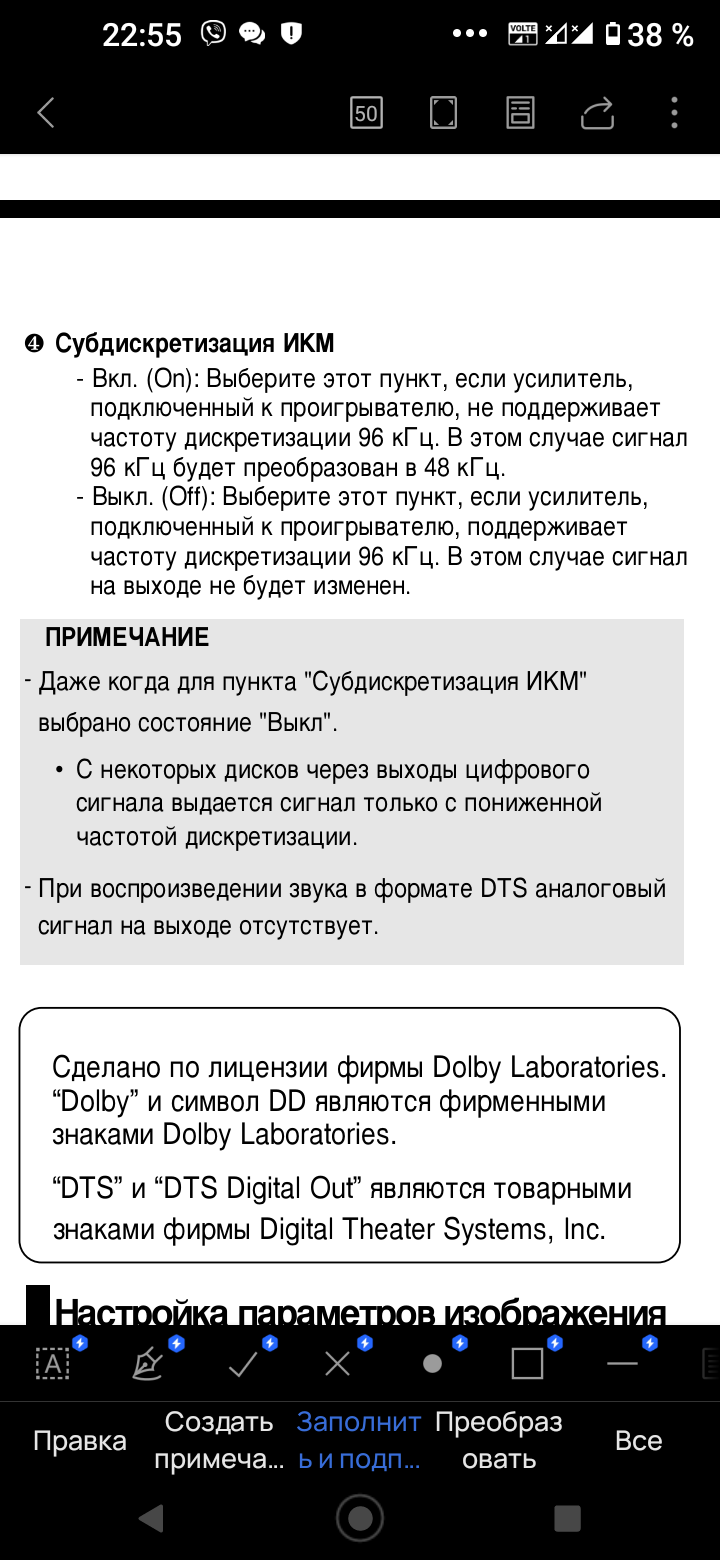

Короче как я понял коакс выход в dvd можно только принудительно (!) перевести из 96 кГц в 48 (и других вариантов нет), путем включения субдескритезации в настройках. Я ее включил, но 96 кГц с экрана не пропало. Я не уверен что эта настройка сработала, ибо двд ни разу не обновлялся мной и возможно это косяк его прошивки. Но я также не уверен, что это не косяк цапоплеера, потому что звук с коакс глухой пипец, как будто высокие обрезаны нафик.
Отредактировано RadioLamer (2023-08-14 23:16:12)
Поделиться1402023-08-15 11:23:46

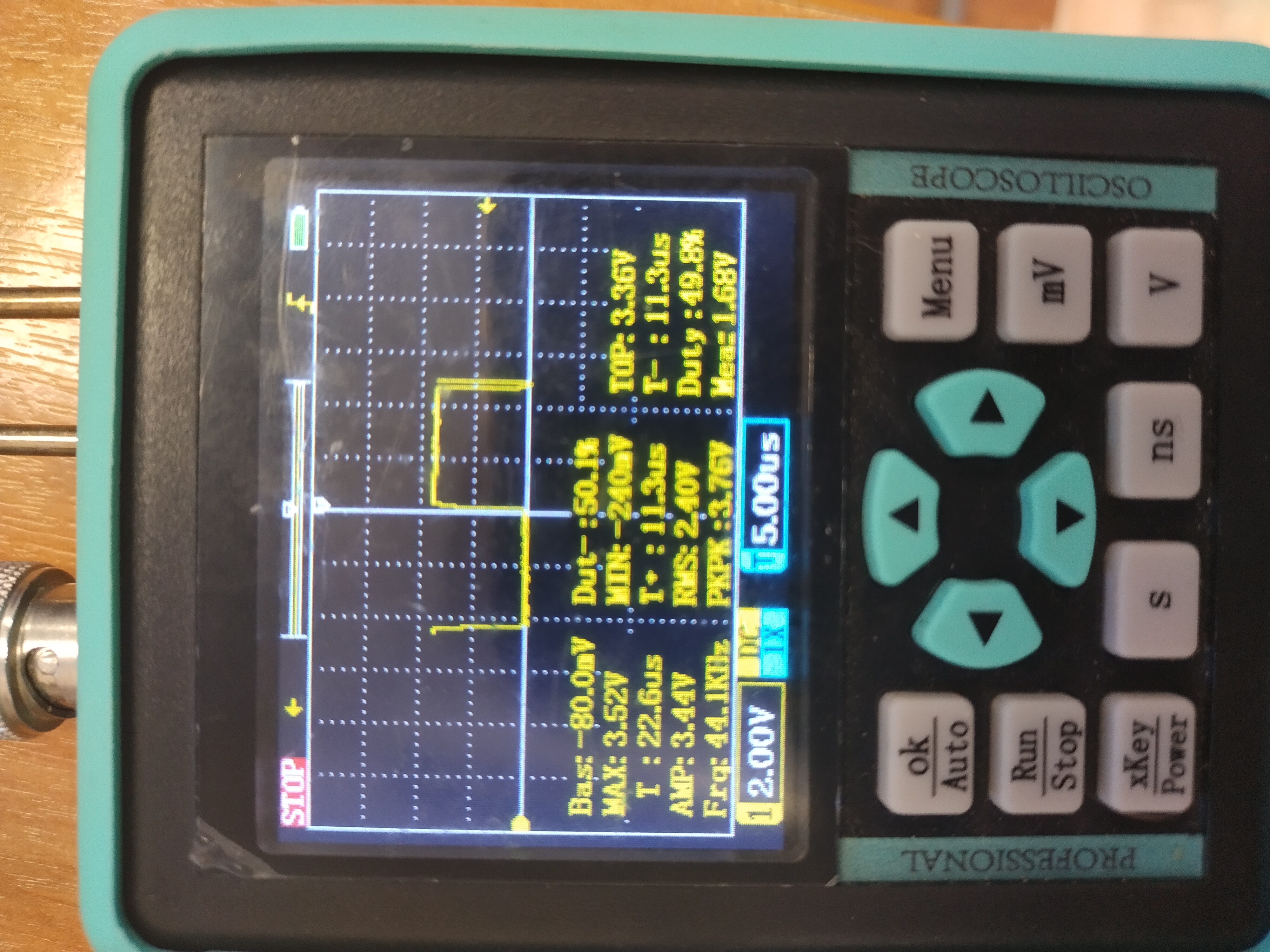

Тесты осликом, выход JL ac6901a РА10, нога #26.

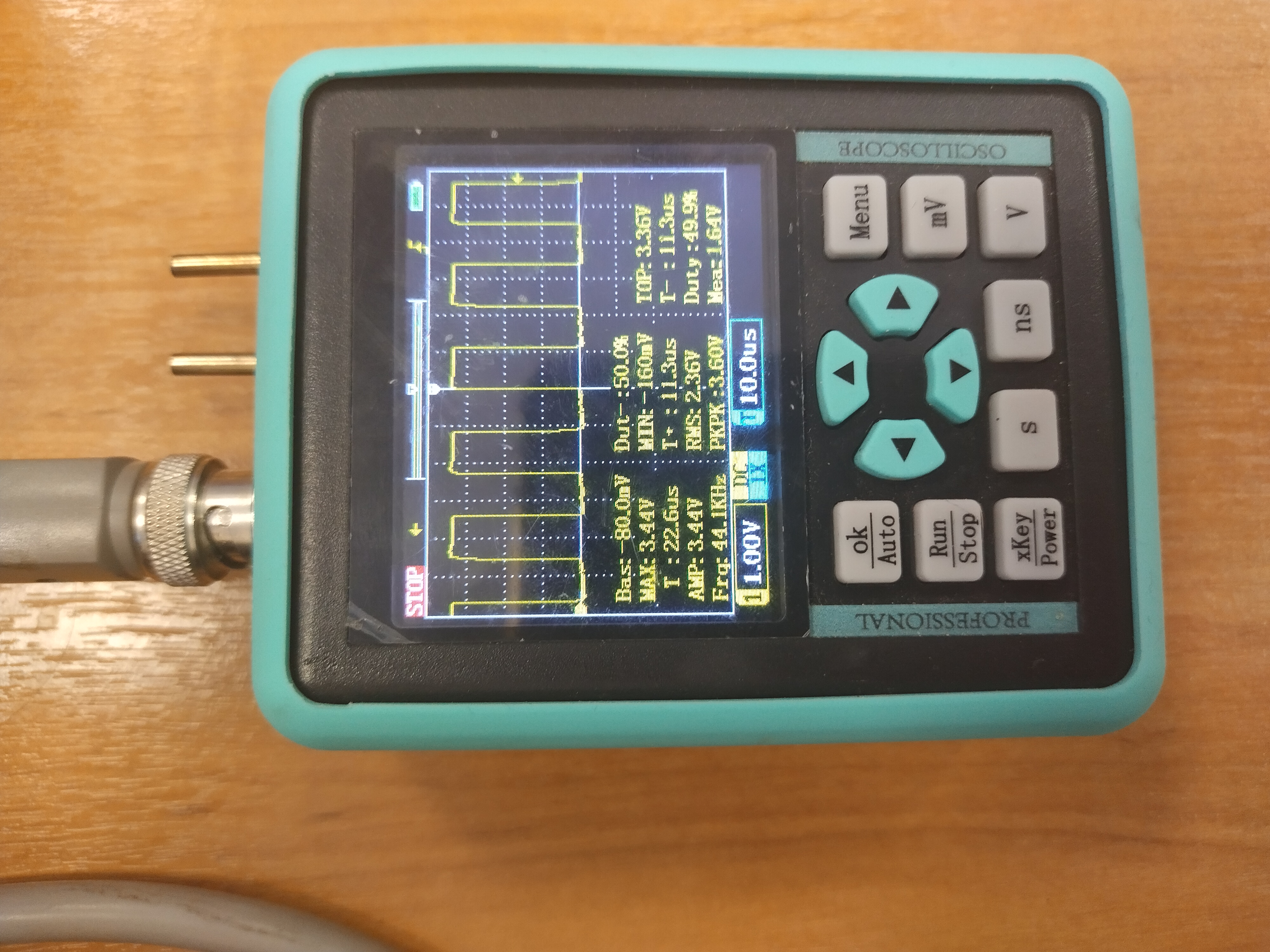

Вход tf, неперезапущенная микросд, т.е. это оцифрованный JL шум FM приемника:

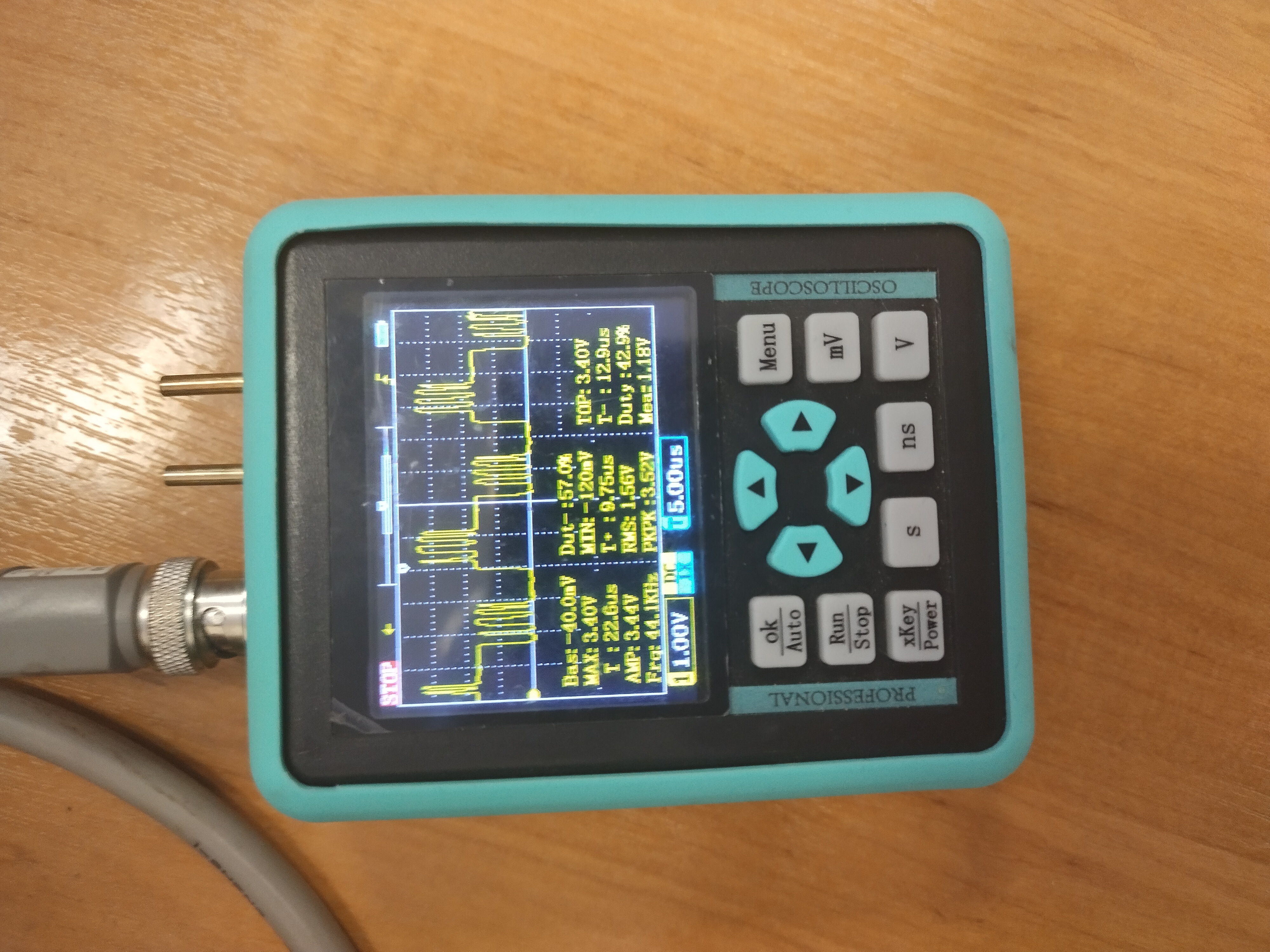

TF микросд переткнута, файл мр3 16/48:

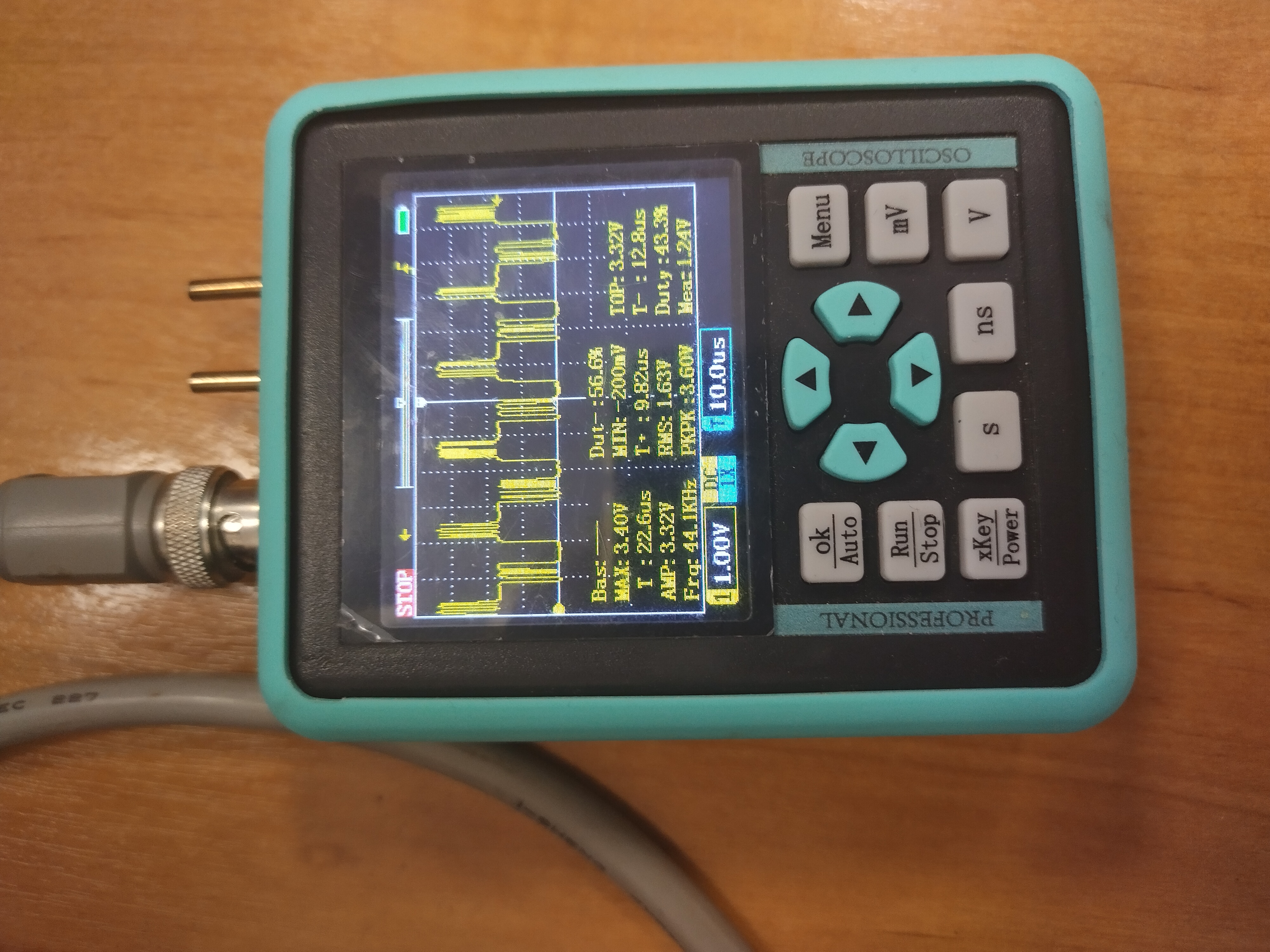

TF, flac 16/44:
Bluetooth (BTH), mp3 16/48:
Т.е. на I2S выходе ас6901а всегда 44100 Гц.
Отредактировано RadioLamer (2023-08-15 11:26:12)
