В 690 серии BT4.2
- Подпись автора
By Admin
BRZHIFI SU8S
Сообщений 81 страница 100 из 178
Поделиться812023-08-12 01:18:49
- Администратор
- Сообщений: 1246
- Уважение: +45
Поделиться822023-08-12 01:20:06
- Администратор
- Сообщений: 1246
- Уважение: +45
RadioLamer написал(а):
Пока пытался найти даташит наткнулся на статейку о плеере на ас6901А
А можно посмотреть?
- Подпись автора
By Admin
Поделиться832023-08-12 07:43:19
BIOS написал(а):
А можно посмотреть?
https://mysku.club/blog/china-stores/72388.html
Мне каж, вы это видели и участвовали в обсуждении))).
Поделиться842023-08-12 07:46:03
BIOS написал(а):
В 690 серии BT4.2

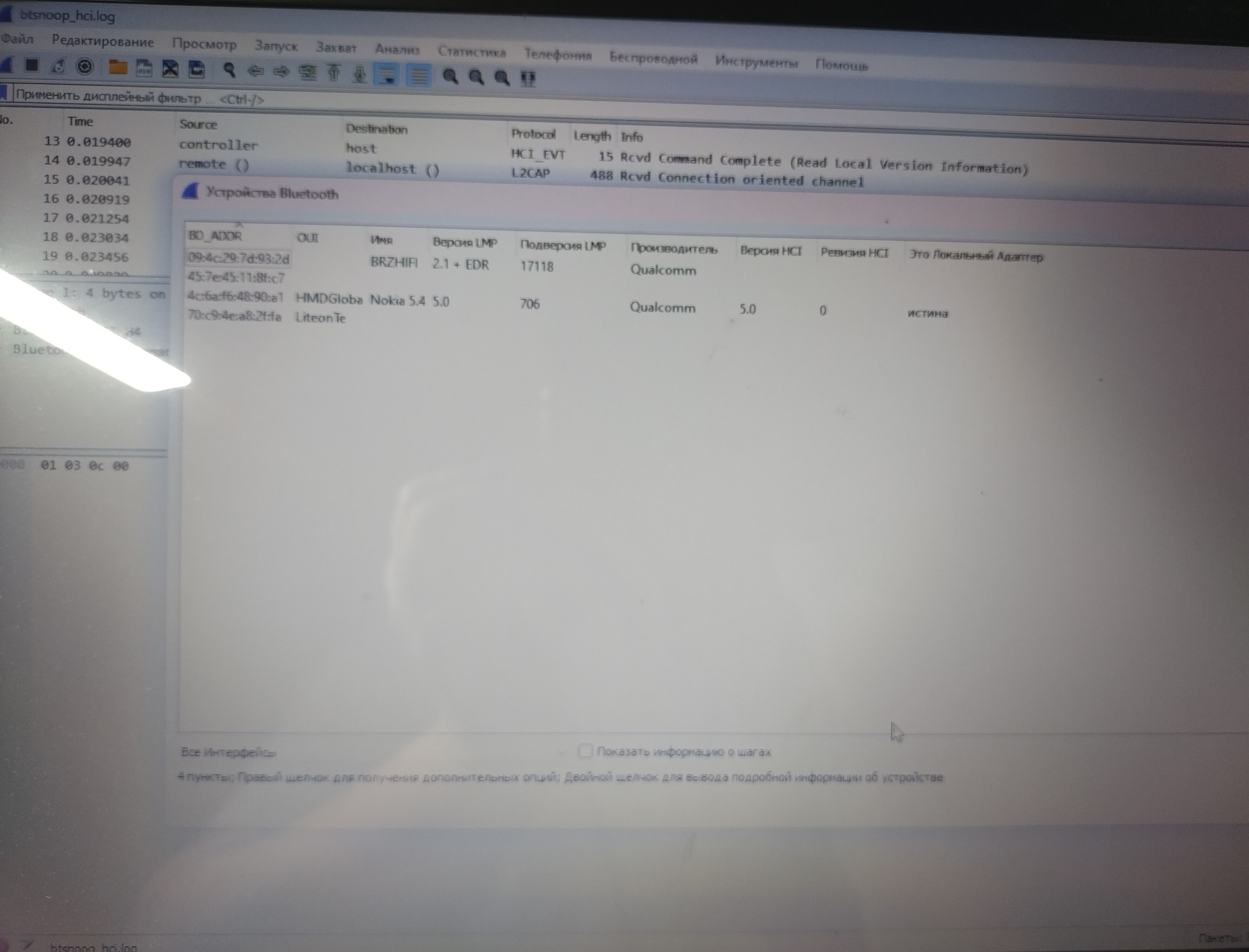

Т.е. ватершарк облажался? Он кстати производителя блютуз в цапоплеере опредилил как броадком). Для смартфона он правильно определил версию и производителя.
Поделиться852023-08-12 07:58:02
Вайршарк и квалком, прошу прощения.
Отредактировано RadioLamer (2023-08-12 07:59:19)
Поделиться862023-08-12 10:14:52
BIOS написал(а):
В 690 серии BT4.2
Это я теперь понял, но когда пытался понять что за микруха от JL у меня запаяна, я решил в оом числе идентифицировать по версии блютуз. И это был конфуз.
Поделиться872023-08-12 17:01:34
По трассировке начинаю.
STC:
ИК диод сигнальным выводом запаян на 35 ногу от ключа, по даташиту Р3.6 (8 дорожка шлейфа от точки на плате (1 пин от ОУ)
2 других вывода : общий (-) и питание(+, 14 дорожка на шлейфе от 1 пин от ОУ)
Кнопка повер/селектор (повер длительное нажатие/селектор короткое) - тот который изолир от общего, идет на ногу №33, Р5.0 - 18 дорожка на шлейфе от 1 пин. Второй контак - общий на плате.
Кнопка громк+, громк- идут 5 и 7 дорогой по шлейфу к....вот тут я не понял, они идут каждый через сопротивление 4к7 по единой линии основной платы к №17 и №19 выводам stc, которые Vcc, ADC_Vcc и короткие между собой по мультиметру.
1 пин экрана (CS) идет по 3 дороге шлейфа к ноге №45, Р2.2 stc.
5 пин экрана (D0) идет по 1 дороге шлейфа к ноге №48, Р2.5 stc.
4 пин экрана (D1) идет по 2 дорого шлейфа к ноге №46, Р2.3 stc.
2 пин экрана (DС) идет по 6 дороге шлейфа к ноге №50, Р2.7 stc.
3 пин экрана (RES)идет по 4 дороге шлейфа к ноге №49, Р2.6 stc.
6 пин Vss
7 GND
Поделиться882023-08-12 17:50:53
"назад" (для плеера) идет по 20 (последней) догоге шлейфа к ноге №34, Р5.1 stc.
нашел трассы по кнопкам:
+ громкость идет на №41, Р7.3 stc.
- громкость идет на №40, Р7.2
"вперед " идет на №39, Р7.1
"mute/pause"идет на№37, Р4.1
Короче вся морда, все управление идет на STC
Отредактировано RadioLamer (2023-08-12 17:54:00)
Поделиться892023-08-12 18:00:58
cs8422 соединена с ac6901A как нарисовано здесь:
Поделиться902023-08-12 18:20:52
DSDOE от транспорта аманеро идет на STC на №39, Р3.2, через сопротивление 470R как на фото выше.
Другие трассы от аманеро к TI HC 157 идут именно так как указано на фото выше
Поделиться912023-08-12 18:28:21
- Администратор
- Сообщений: 1246
- Уважение: +45
Очень хорошо что управляет всем STC.
Интересует обвязка JL, куда какая нога идет, мы там пару страниц назад пытались разобраться с PORTR. Пожалуйста попробуйте прозвонить все дорожки которые идут от JL (также там есть на обратной стороне).
RadioLamer написал(а):
"назад" (для плеера) идет по 20 (последней) догоге шлейфа к ноге №34, Р5.1 stc.
нашел трассы по кнопкам:
+ громкость идет на №41, Р7.3 stc.
- громкость идет на №40, Р7.2
"вперед " идет на №39, Р7.1
"mute/pause"идет на№37, Р4.1Короче вся морда, все управление идет на STC
Довольно кстати хорошо, что разобрались как это делать.
Еще осталось осликом тыкнуть в JL и тогда можно будет заняться прошивкой. У вас проблема главная в донгле. Или купите или соберите. Собрать не сложно, если ваш друг знает что такое микроконтроллер, он может и соберет. Схемы и прошивки есть тут на форуме.
- Подпись автора
By Admin
Поделиться922023-08-12 18:41:36
TI HC 157 обвязан в точности как на фото
Поделиться932023-08-12 18:44:20
BIOS написал(а):
Очень хорошо что управляет всем STC.
Интересует обвязка JL, куда какая нога идет, мы там пару страниц назад пытались разобраться с PORTR. Пожалуйста попробуйте прозвонить все дорожки которые идут от JL (также там есть на обратной стороне).Довольно кстати хорошо, что разобрались как это делать.
Еще осталось осликом тыкнуть в JL и тогда можно будет заняться прошивкой. У вас проблема главная в донгле. Или купите или соберите. Собрать не сложно, если ваш друг знает что такое микроконтроллер, он может и соберет. Схемы и прошивки есть тут на форуме.
Нормальный ослик на работе оказался, заперт в сейфе ))). Еслиб знал еще в вчера ткнул.
JL сейчас начну звонить.
Прошивкой заняться...как ее слить. Некогда порыть, донглы наличие на местности и что такое ардуино)
Отредактировано RadioLamer (2023-08-12 18:45:54)
Поделиться942023-08-12 19:01:47
- Администратор
- Сообщений: 1246
- Уважение: +45
RadioLamer написал(а):
Прошивкой заняться...как ее слить. Некогда порыть, донглы наличие на местности и что такое ардуино)
Донгл нужен для слива прошивки и залива новой, можно обойтись и без донгла, собрав его самому на ардуине. Ардуина - такой электронный типа конструктор, платка для программирования на чипе ATMEGA328 через среду разработки (IDE) Arduino IDE.
- Подпись автора
By Admin
Поделиться952023-08-12 19:09:41
kagaimiq написал(а):
Тоже STCшка делает, от P0.3 на резистор 1k, и прямо на первую ногу у HC157.
именно так по прозвонке
Поделиться962023-08-12 19:16:22
BIOS
что такое PORTR? не нахожу ни в обсуждении ни на распиновке 6901
Поделиться972023-08-12 19:19:01
- Активный участник
- Сообщений: 182
- Уважение: +34
RadioLamer написал(а):
что такое PORTR? не нахожу ни в обсуждении ни на распиновке 6901
Это те что PR0-3 (на чипе ноги 9, 5-7)
Отредактировано kagaimiq (2023-08-12 19:19:31)
- Подпись автора
水Mizu-DEC JLtech since 22.06.2019
Поделиться982023-08-12 19:20:01
- Администратор
- Сообщений: 1246
- Уважение: +45
BRZHIFI SU8S
PORTR - порты р. PR0/PR1/PR2.
- Подпись автора
By Admin
Поделиться992023-08-13 01:48:03
JL AC6901A:
РА9, РА10, РА11 привязаны к cs8422 именно так как на фото с трассировками выше.
РА15 не нашел, походу висит в воздухе.
РВ6 уходит в недра картридера, это видно на фото. И больше никуда.
РС3 идет на №64, Р1.0 STC
РС2 идет на №63, Р0.7 STC
РС1 идет на №61, Р0.5 STC
PВ12 идет на угол 6901, выходит между выводами 12 и 13 на резистор 22к и батарею резисторов 0R, 6k2, 3k, которые со стороны JL соединены коротко. Все 4.
Вторая сторона резистора 22к (от PВ12) соединена коротко с выводом 3 JL, VDDIO.
Вторая сторона 0R идет на №3, Р1.1 stc
Вторая сторона 6к2 идет на №2, Р5.3 stc
Вторая сторона 3к идет на №1, Р5.2 stc.
Отредактировано RadioLamer (2023-08-13 01:51:46)
Поделиться1002023-08-13 02:10:04
Закружился, выше по РС3, 2, 1 это ошибка!!!
