Подключение разной периферии к JL SoC. SPI/I2C/I2S/PWM/UART/GPIO...

Поделиться412024-09-11 01:40:48

Автор: amateur
Активный участник
Сообщений: 108
Уважение: +3

amateur написал(а):

Нее, буду мучить ST7735. Мне дисплей не так и нужен, чисто спортивный интерес.

бросил я эту затею, дисплечик тоже мелкий да и из за цвета приходится огромную кучу (бесполезных) данных отправлять.

А вот на i2c было бы полезно дисплей типа 2004 подключить, чтобы с пары метров читать можно было.

Если сд карту выкинуть (я ей не пользуюсь) то и хардварный i2c можно использовать.
Уарт мне для дебага нужен, мне без этого никак.

хотя конечно проще через уарт текст передавать а там на ардуину любой дисплей можно подключить

Поделиться422024-09-11 02:13:21

Автор: BIOS
Администратор
Сообщений: 1338
Уважение: +53

Это к kagaimiq. Он там присобачил I2C. Кстати да, было бы интересно посмотреть на код )

Подпись автора: By Admin

Поделиться432024-09-14 17:47:40

Автор: amateur
Активный участник
Сообщений: 108
Уважение: +3

еще вариант: 2004 через 74HC595

Поделиться442024-09-14 22:23:17

Автор: BIOS
Администратор
Сообщений: 1338
Уважение: +53

Вообще я где то годика два назад начал делать драйвер для I2C tm1637 но забил так как кучи сдк и новых чипов нужно было освоить)
Я брал за основу либу от гайвера.
Кстати тут JL SoC. 杰理芯片 подключали 1602 дисплей.

Подпись автора: By Admin

Поделиться452024-09-15 01:41:21

Автор: amateur
Активный участник
Сообщений: 108
Уважение: +3

BIOS написал(а):

Кстати тут JL SoC. 杰理芯片 подключали 1602 дисплей.

Да, я видел но забыл. Хороший совет про таймер. Может "долгими зимними вечерами" займусь этим.

Поделиться462024-10-06 22:48:32

Автор: amateur
Активный участник
Сообщений: 108
Уважение: +3

Код:

const u8 menu_string[][5] = {
    " HI ",
    "Lod ",
    "bLUE",
    " PC ",
    " UP ",
    " dN ",
    " AUX",
    "-AL-",
    "derr",
    "ECHO"
};

SDK 692X Кто нибудь догадался что значит HI и Lod?

Поделиться472024-10-07 10:54:12

Автор: BIOS
Администратор
Сообщений: 1338
Уважение: +53

hi пишет при включении, lod - loading.

Подпись автора: By Admin

Поделиться482024-10-07 17:27:05

Автор: amateur
Активный участник
Сообщений: 108
Уважение: +3

BIOS написал(а):

hi пишет при включении, lod - loading.

А, типа HELLO для бедных. Но LOAd можно ведь было сделать

Поделиться492024-10-07 17:38:12

Автор: BIOS
Администратор
Сообщений: 1338
Уважение: +53

boot можно

Подпись автора: By Admin

Поделиться502024-10-07 17:46:18

Автор: amateur
Активный участник
Сообщений: 108
Уважение: +3

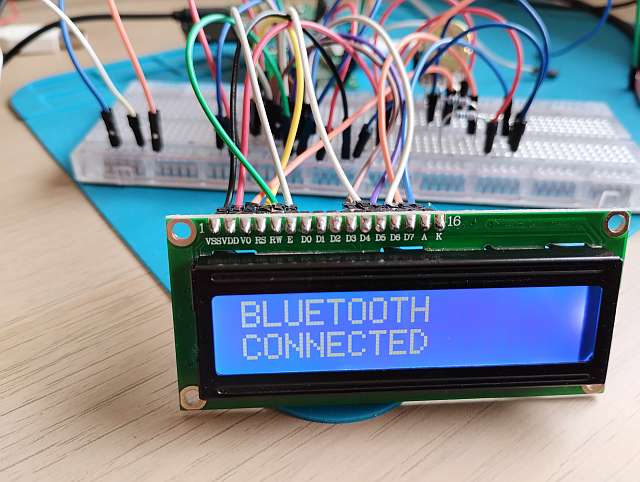

Уже что-то показывает:)

Поделиться512024-10-07 17:50:06

Автор: BIOS
Администратор
Сообщений: 1338
Уважение: +53

Круто однозначно. Драйвер сам писал или тот взял?

Подпись автора: By Admin

Поделиться522024-10-07 17:53:44

Автор: amateur
Активный участник
Сообщений: 108
Уважение: +3

BIOS написал(а):

Круто однозначно. Драйвер сам писал или тот взял?

Какую-то либу от Ардуино приспособил, на 74НС595 (LiquidCrystal_74HC595 вроде)

Отредактировано amateur (2024-10-07 17:57:37)

Поделиться532024-10-12 14:15:51

Автор: redika
Активный участник
Сообщений: 62
Уважение: +0

Добрый день.
Может кто пробовал подключать пульт bluetooth к устройству.
Пульт bluetooth вместо ИК пульта.
Спасибо

Подпись автора: soundbar BS-28B

Поделиться542024-10-13 21:38:27

Автор: BIOS
Администратор
Сообщений: 1338
Уважение: +53

Имеется в виду BLE HID?

Подпись автора: By Admin

Поделиться552024-10-13 23:22:19

Автор: redika
Активный участник
Сообщений: 62
Уважение: +0

Корни HID лежат в USB.
Синхронизировать usb и JL достаточно проблематично.
Придется городить городушки.
В самом SoC JL нет ли возможности прописать соединение и синхронизацию с bluetooth пультом?
Спасибо

Подпись автора: soundbar BS-28B

Поделиться562024-10-13 23:25:51

Автор: BIOS
Администратор
Сообщений: 1338
Уважение: +53

По умолчанию нет, но есть BLE SPP/HID. Кстати управлять можно было через приложение BT на мобиле. А вот что бы конектить еще доп устройство - не видел.

Подпись автора: By Admin

Поделиться572024-10-20 00:01:11

Автор: amateur
Активный участник
Сообщений: 108
Уважение: +3

А как показывается название папки на стандартном LCD? У меня почему-то только на первом файле в папке показывается нормальное название. При переходе к следующему файлу, не важно вручную или автоматически, показывается сокращение. Только при смене папки и только на первом файле опять полное название.
Примерно так: 80's Collection превращается в 80'SCO~2.

все пытаюсь приделать LCD 2004 на AC6925

Поделиться582024-10-20 00:09:13

Автор: kagaimiq
Активный участник
Сообщений: 196
Уважение: +43

Там тоже самое происходит, сначала показывается имя в LFN, а потом только в SFN, почему-то.

И по-моему там не на первом файле, а когда уже на дисплее начинает показываться название, например если проматать до других файлов в папке, пока на экране показывается только номер трека, то там тоже нормально показывается.

Отредактировано kagaimiq (2024-10-20 00:11:53)

Подпись автора: 水Mizu-DEC JLtech since 22.06.2019

Поделиться592024-10-20 00:26:31

Автор: amateur
Активный участник
Сообщений: 108
Уважение: +3

А, спасибо, а то я думал что это я туплю

Поделиться602024-10-20 05:39:45

Автор: BIOS
Администратор
Сообщений: 1338
Уважение: +53

idv3 по блюпупу не вывел? Ароде писали что можно как то..

Подпись автора: By Admin
