JL ISP 1T2 Burner (杰理芯片)

Поделиться12023-06-03 20:45:16

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

Подпись автора: By Admin

Поделиться22024-02-05 18:45:34

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

Будем колупать.

Подпись автора: By Admin

Поделиться32024-02-05 19:43:58

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

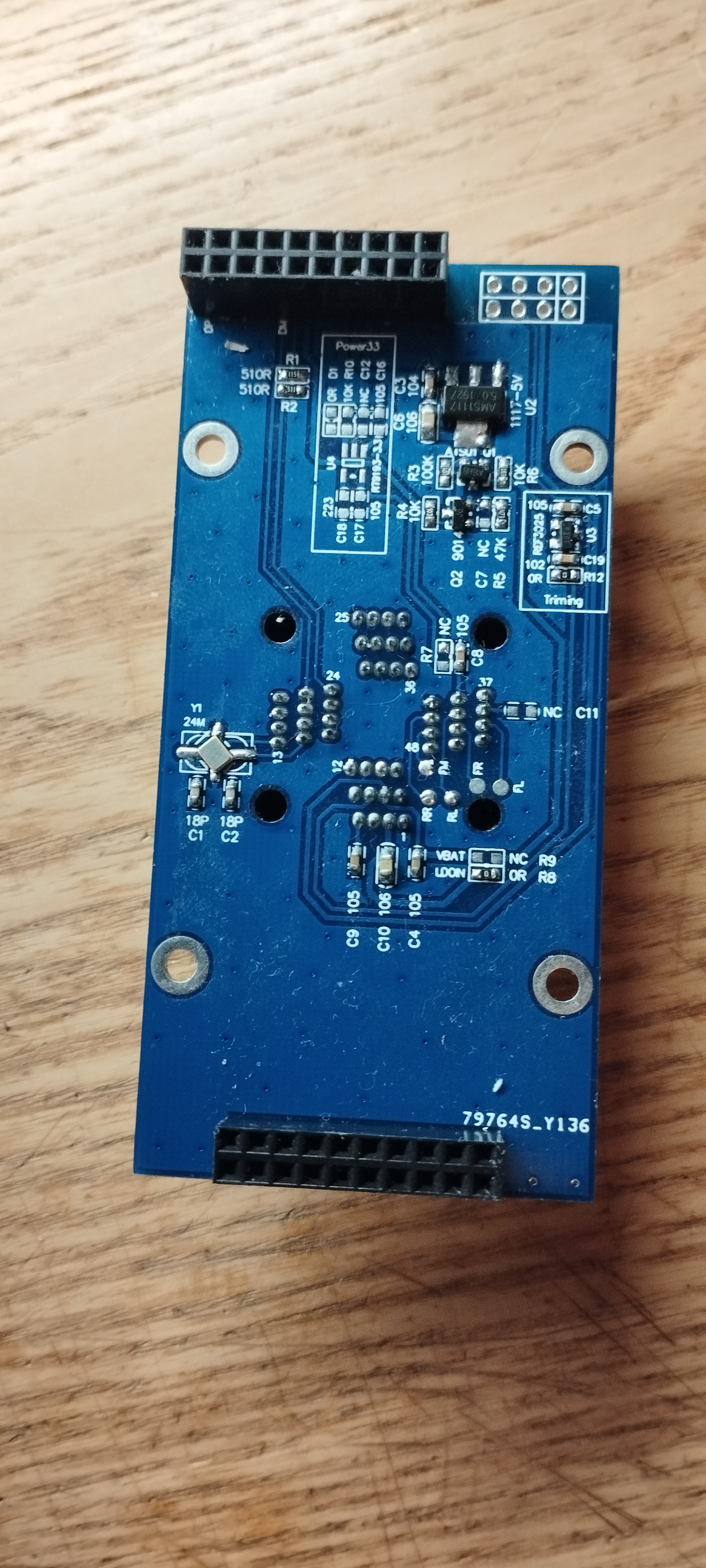

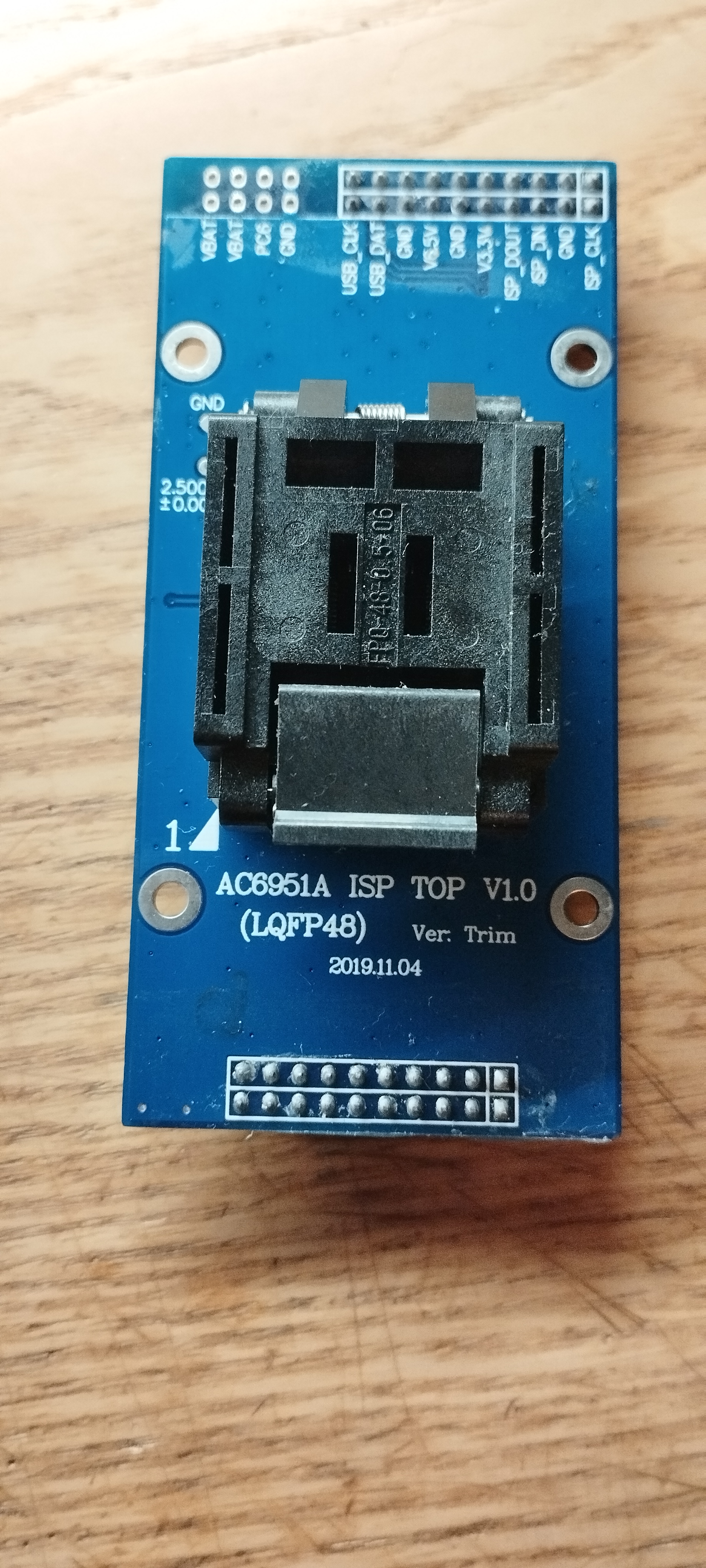

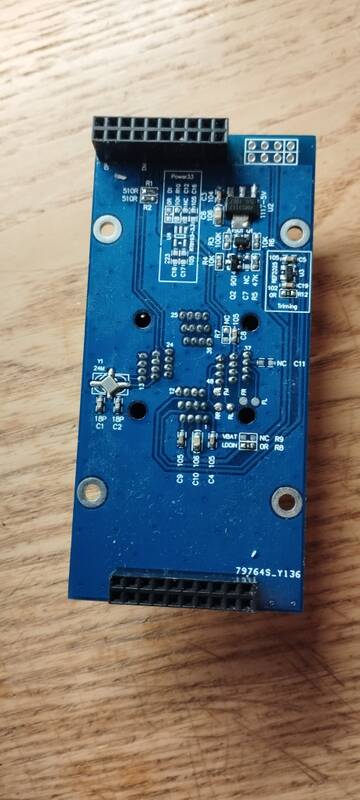

Тот дебильный ATS01 который мы не могли понять что за транзистор - в плате 6951 - это SI2301 (A1SHB) P-CHANNEL MOS

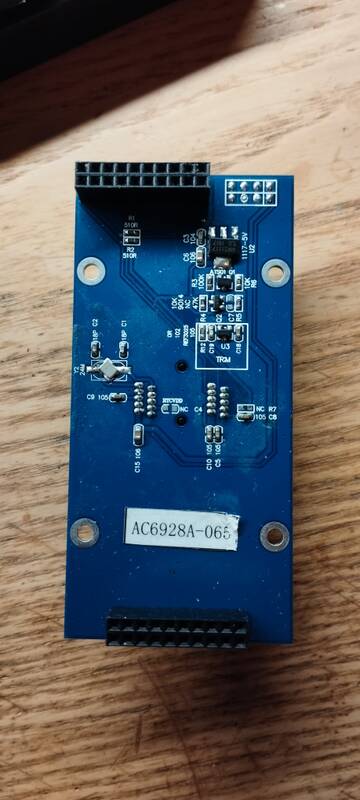

А в платке 6928 - IRLML6402TR (N015P) P-CHANNEL MOS.
На обеих платах присутствует TRIM, в обеих платах это REF3025 (2.5V очень точный ИОН +-0.005v) - и оно идет дальше на GPIO. ХЗ для чего оно. Но ясно что оно работает в связке с LVD.
Скорее всего для активации чего то. Например ISP, ну или прожиг фьюзов (что врали).
Буду экспериментировать.

Подпись автора: By Admin

Поделиться42024-02-05 20:20:34

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

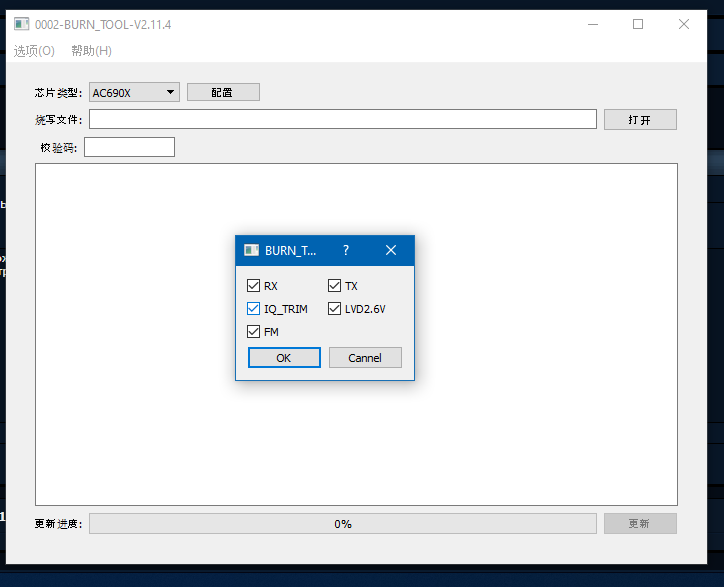

Так, без IQ_TRIM все прошивается, и работает, и чипкей тоже. Покопался у них в справочном сайте - как я понял это подстройка чего то , ( А чего?)
Вопрос, а как узнать то какие есть фьюзы в чипе ? Я не встречал ни разу описания или их регистров. Прога не информативная.

Подпись автора: By Admin

Поделиться52024-02-06 19:44:14

Автор: kagaimiq
Активный участник
Сообщений: 182
Уважение: +34

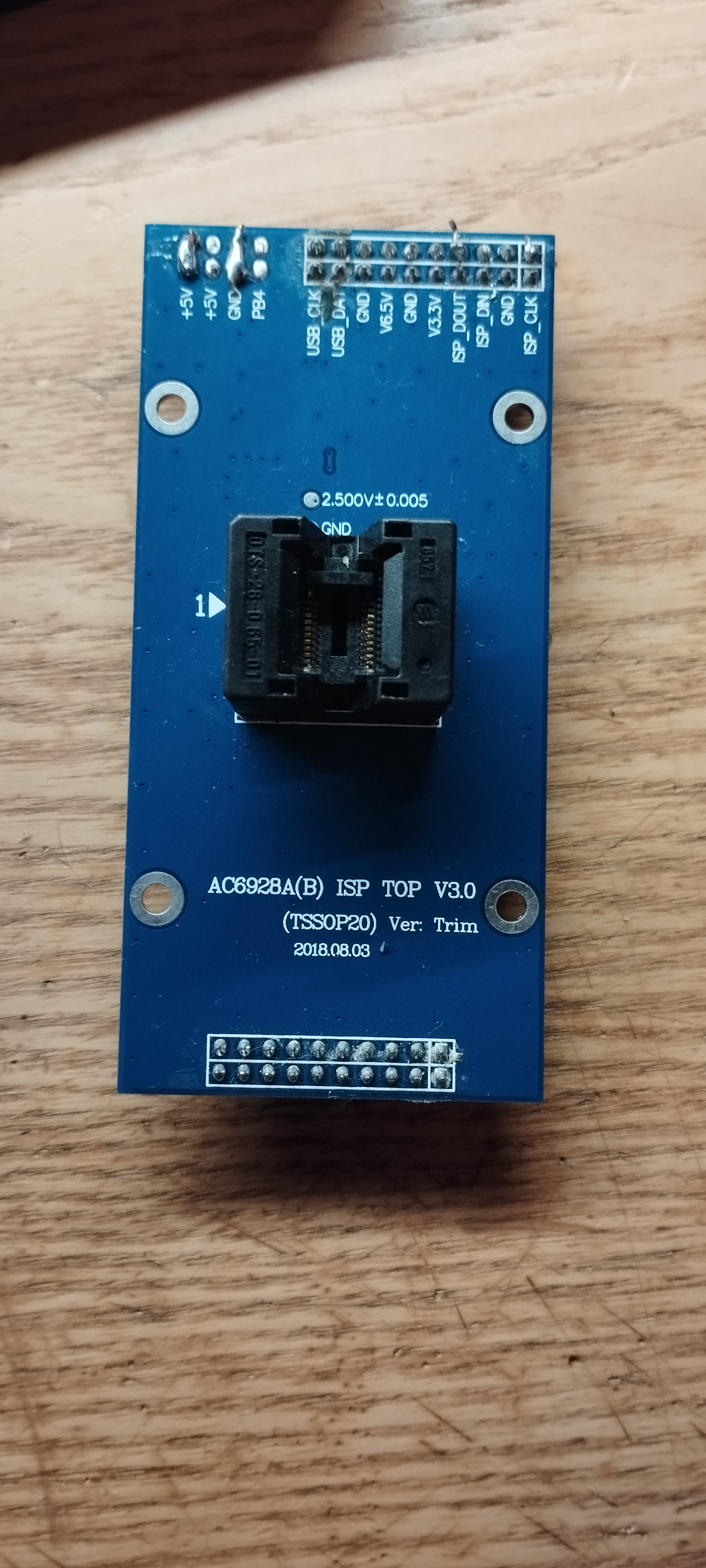

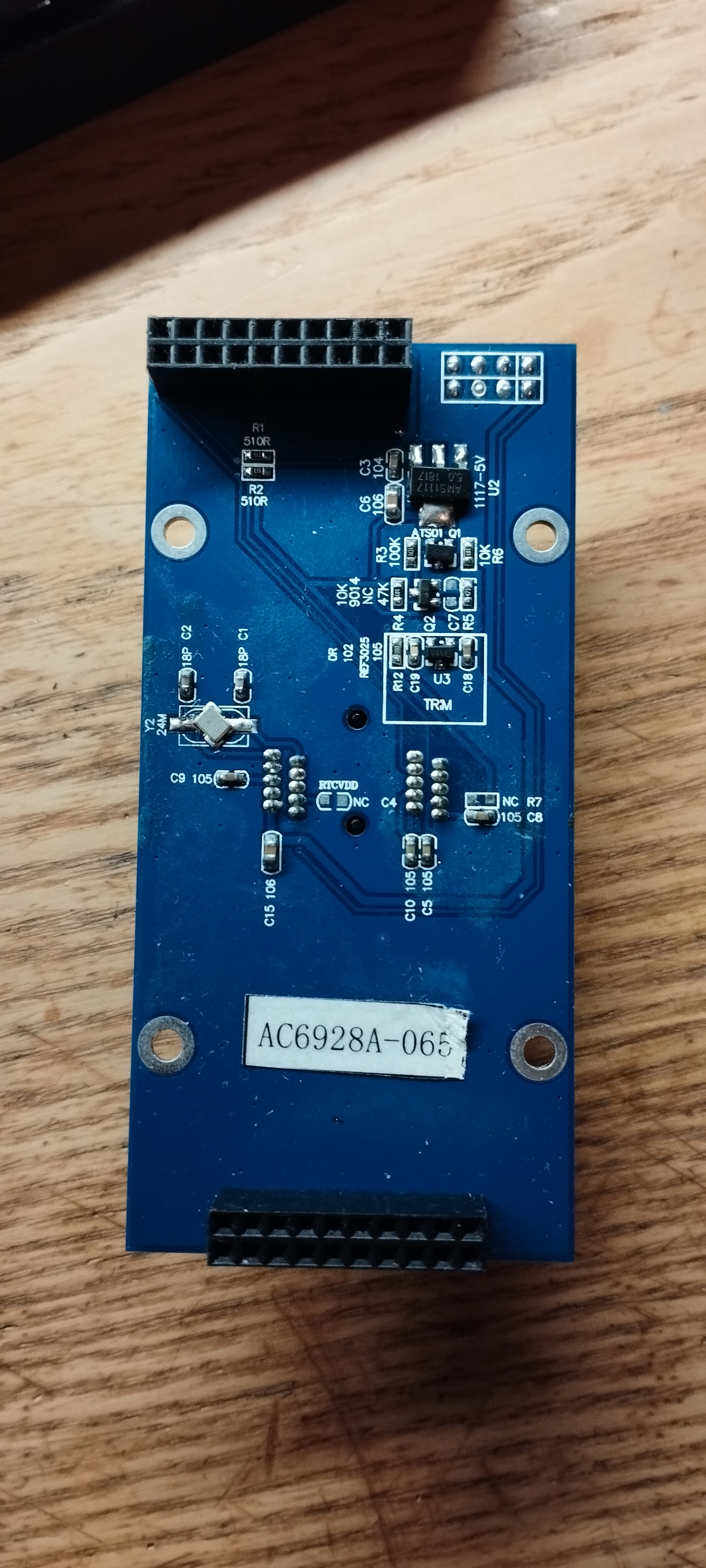

Я вот смотрю на эту панельку с AC6928A, и вижу, что вроде как от ISP колодки в итоге идут только две дорожки, которые идут на USBDM/USBDP. Т.е. получается, что у AC692N тоже что-ли ISP выведен на USB ноги вместе с двухсторонней линией данных, также как у AC695N и выше?
И ещё непонятно куда там идёт выход с опорки, т.к. одна дорожка выходит на переходное отверстие которое спрятано под самой колодкой. Предположу, что наверное это PC4, или PA0, т.к. на них есть входы АЦП.

Подпись автора: 水Mizu-DEC JLtech since 22.06.2019

Поделиться62024-02-06 20:32:50

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

Я срисую схемы.

kagaimiq написал(а):

Предположу, что наверное это PC4, или PA0, т.к. на них есть входы АЦП.

Верно, на PC4.

Подпись автора: By Admin

Поделиться72024-02-06 22:39:08

Автор: kagaimiq
Активный участник
Сообщений: 182
Уважение: +34

Немного поковырял я тот ISPшный UART лоадер для AC692N, и увидел что та внешняя опорка используется, по крайней мере, для вычисления отклонения напряжения некого "V_BG" (видимо, напряжения bandgap-а) от 1.2 вольт, которое потом прожигается во фьюзы. Собственно оно потом должно использоваться как подстройка константы с 1.2 вольтами до реального значения, чтобы потом от неё же можно было опираться в дальнейшем (например при вычислении напряжения на VBAT, или в других подобных случаях).

Поэтому можно сказать, что она как раз косвенно связанна с прожигом фьюзов, а точнее получения нужного значения для прожига в них.

Там кстати тот порт с опоркой не жёстко задан на работу только от ADC4 (PC4), а наоборот, там есть какое-то определение места куда она могла быть подключена.

Подпись автора: 水Mizu-DEC JLtech since 22.06.2019

Поделиться82024-02-07 01:04:05

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

Интересно! А чем колупаешь? И что именно?

Подпись автора: By Admin

Поделиться92024-03-01 17:12:39

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

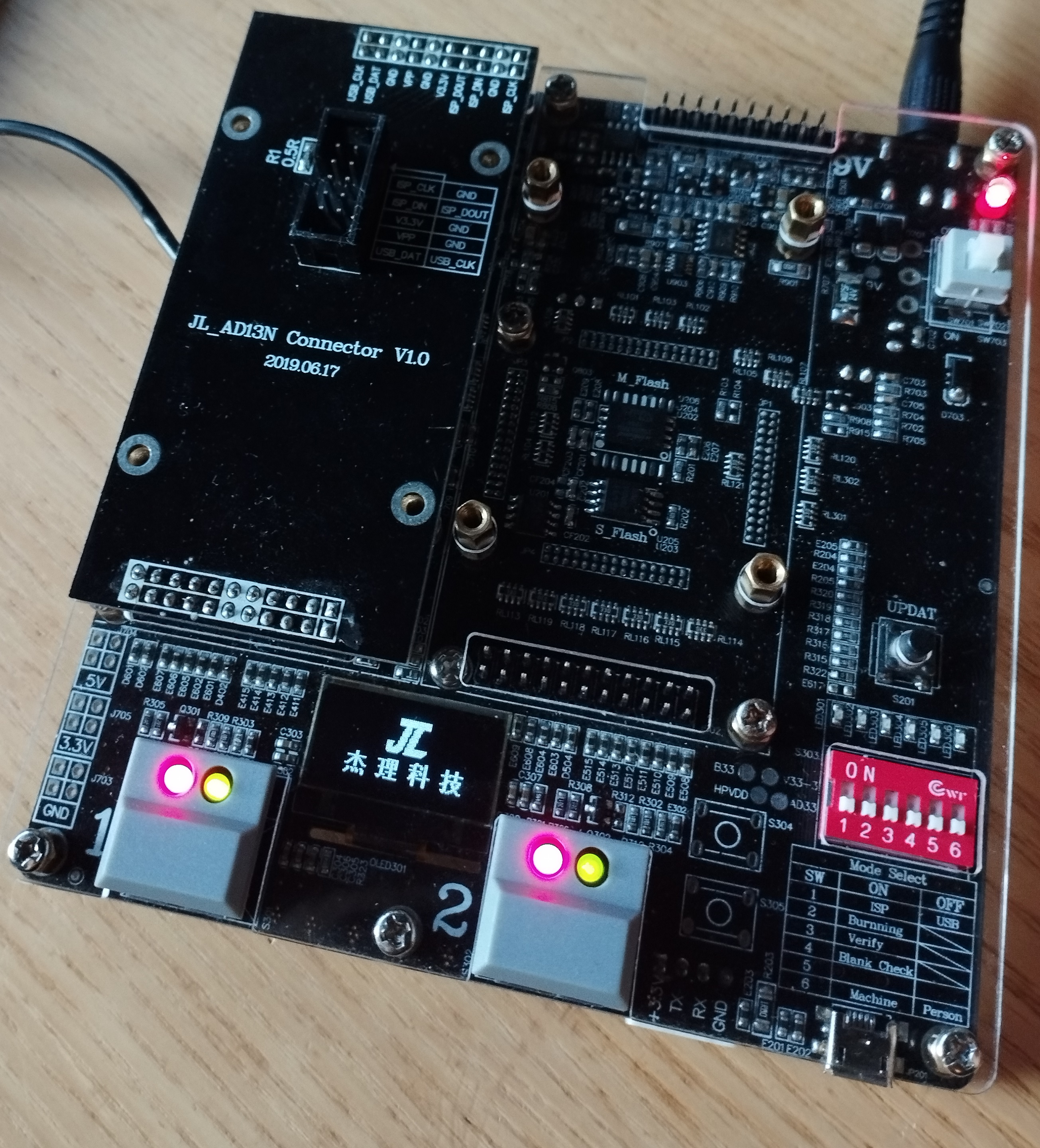

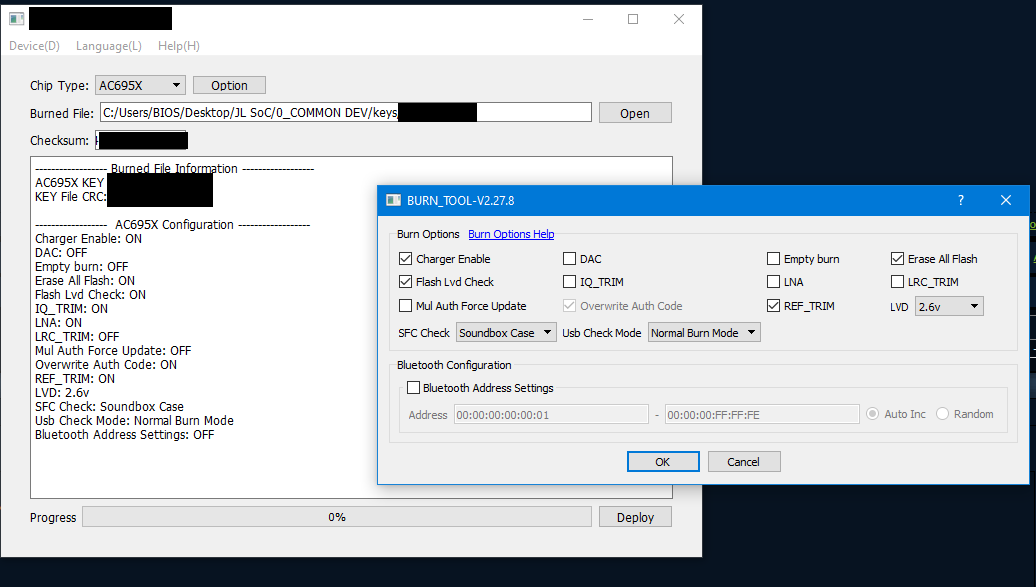

Итак, я все таки смог оживить прогер, с горем пополам через таобао получил обнову, нашел ключи , и теперь могу прошивать фьюзы, и чипы следующих серий -

AC690X
AC6901D
AC691X
AC692X
AC693X
AC694X
AC695X
AE695N
AC696X
AC897N
AD697N
JL697N
AD698N
#AC698N
AD699N
AC899N
#AC13N
AC700N
JL700N
AC701N
JL701N
AC702N
JL703N
AC704N
AC706N
JL708N
AC635N
AC636N
AC637N
AC638N
AC608N
AC6083
AI800X
AI8009
AC631N
AC632N
AE632N
AW30N
AC4600
#AC109N
AC109N-D
AC109N-E
AC309N-C
AC3082
AC3082-C
AC319N
AC329N
AC12N
AC95N
AC96N
AC98N
MC002
AC5200
AC5300
AC54N
AC56N
AC570N
AC521X
AC531N
AC61N
AC62N
AC64N
AC81N
AC82N
AD100
AD200
AD300
AD13N
AD13N-USB
AD14N
AC104N
AD15N
AE15N
AD16N
AC128N
AC129N
AD12N
AD17N
AC790N
AC791N
AD18N
