Поделиться12023-06-03 20:42:25
- Администратор
- Сообщений: 1604
- Уважение: +69
Поделиться22023-06-15 01:09:08
- Администратор
- Сообщений: 1604
- Уважение: +69

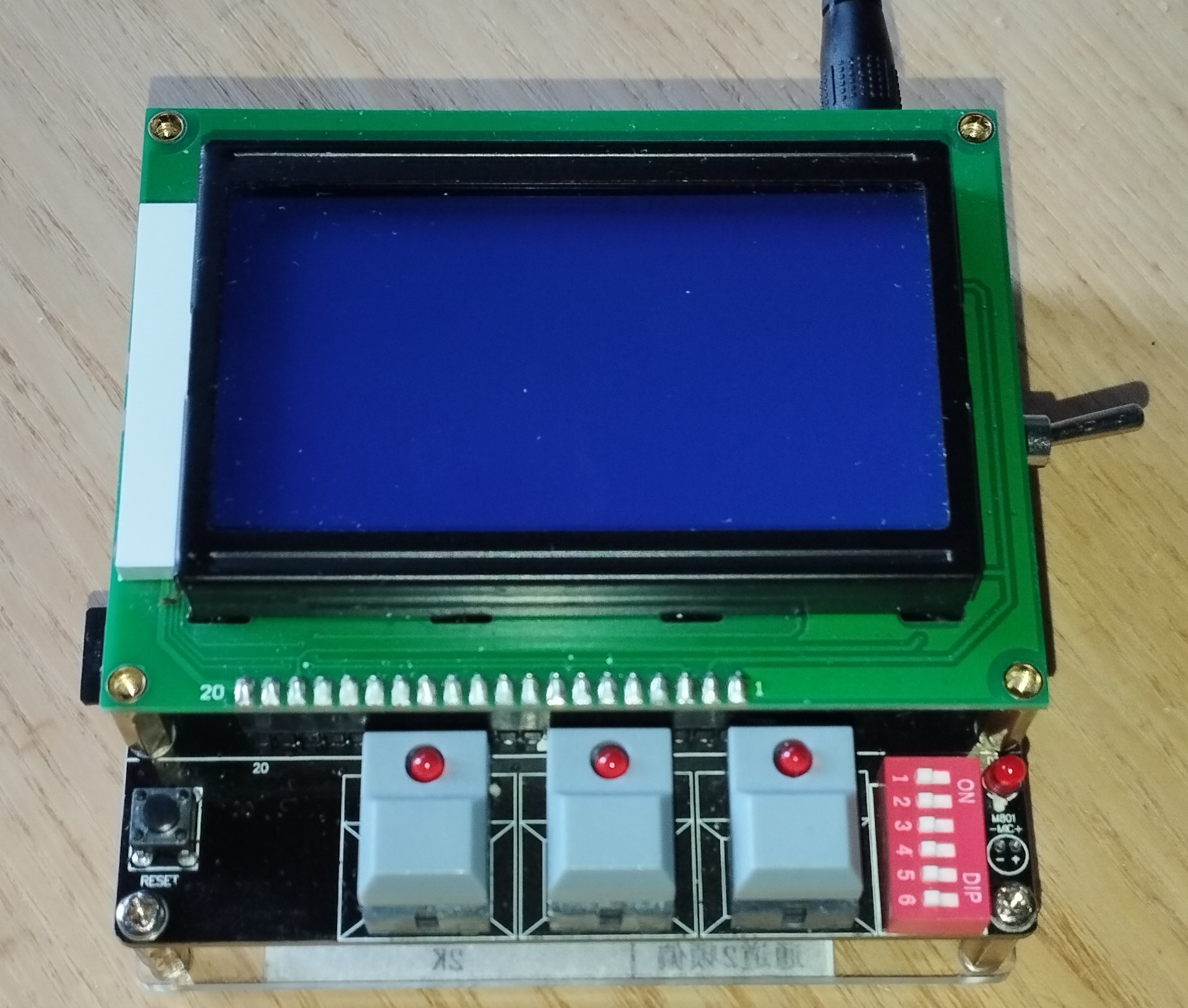

Тестбокс создан для массового тестирования всех чипов JL и в том числе - для массовой прошивке по bluetooth. Просто вставил флешку - подключил устройство и он разошлет обновы по воздуху.
1 - Тестирование и калибровка дивиации частоты.
2 - Очень точная настройка конфигов BT и все что с этим связано.
3 - Тестирование BT, BLE.
4 - Эмуляция телефона, тестирование вызовов, профилей и тд.
5 - Прошивка и тестирование по UART.
Со временем будет схема и софт, все возможные прошивки - слил с сервера обнов всё что было. Для повторения - единственный компонент который не найти - это процессор AC690 Тоесть мастер чип с внешней SPI, 690 чип с 80 выводами GPIO.
Предварительно - супер конченный текстолит. Ничерта не видно дорожек, да и качество меди отвратное.
- Подпись автора
USMicro® 2026©
Поделиться32023-08-07 00:24:40
- Активный участник
- Сообщений: 163
- Уважение: +2
Надо думать в этой штуке какой-то особый тактовый генератор вместо обычного кварца? Она вроде соответствие частот каналов BT приемопередатчика тоже тестирует. Если так, то у нее у самой задающий должен быть достаточно точный.
Поделиться42023-08-07 00:37:19
- Администратор
- Сообщений: 1604
- Уважение: +69
Да, именно. TCXO 24.000000.
Сам прибор имеет точность +-2КГц. Допуски БТ до +-10КГц.
Я думаю скопировать эту штуку.
- Подпись автора
USMicro® 2026©
Поделиться52023-08-08 17:22:40
- Администратор
- Сообщений: 1604
- Уважение: +69
Alcest написал(а):
BT приемопередатчика тоже тестирует.
Да и еще и автокоректировку делает , если сильно разбежнлсть по частотам... Это как раз самая нужная вещь. По моим тестам, можно конечно обойтись и без этой штуки. Просто зная какой кварц в плате, его характеристики и в сдк сделав коррекции в нужную сторону с помощью подстройки внутренних подтягивающих конденсаторов на ногах xtal...
По идее можно скопировать его , и сделать на ас6901а вместо ас6900 которую ни где не найти.... Что я и думаю сделать ...
- Подпись автора
USMicro® 2026©
Поделиться62023-09-19 02:20:03
- Администратор
- Сообщений: 1604
- Уважение: +69

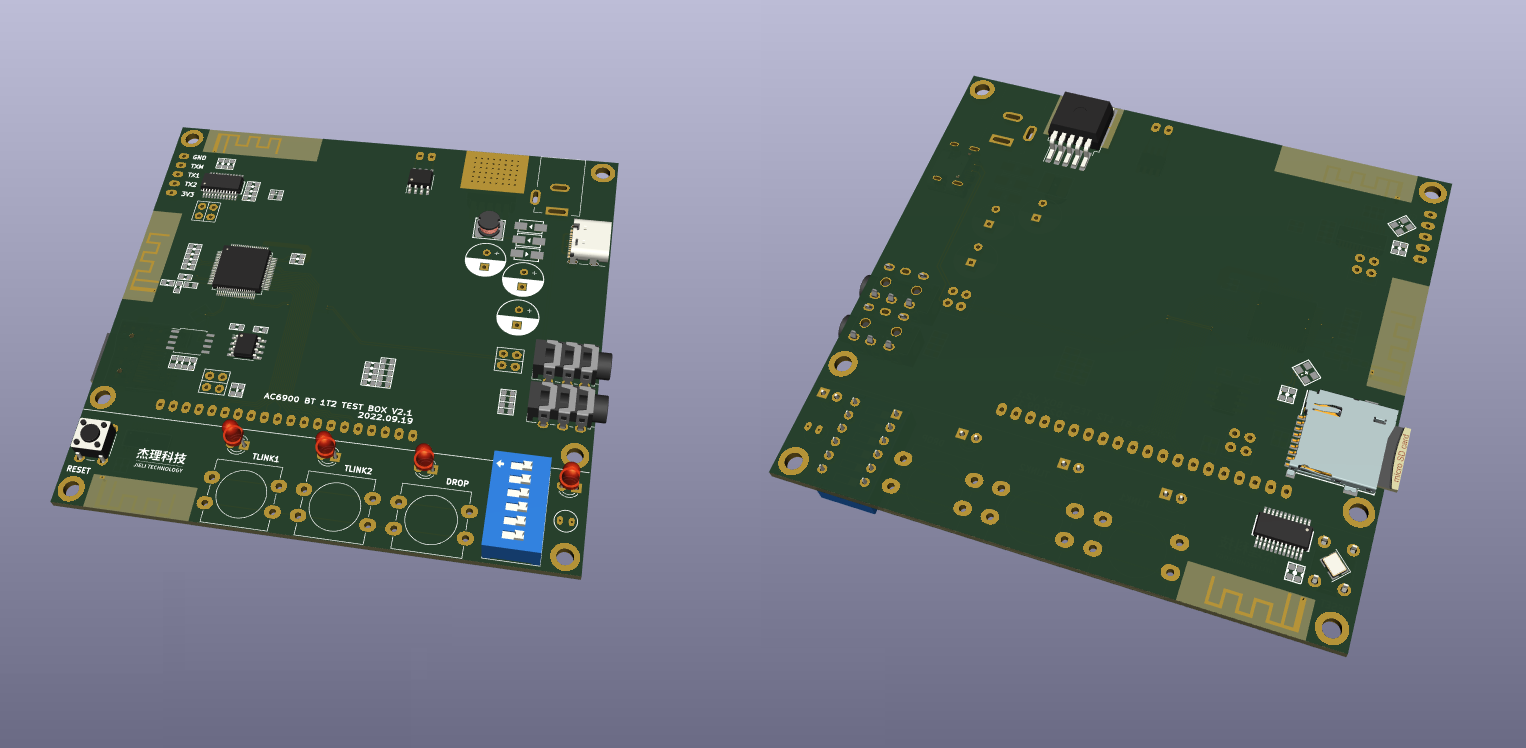

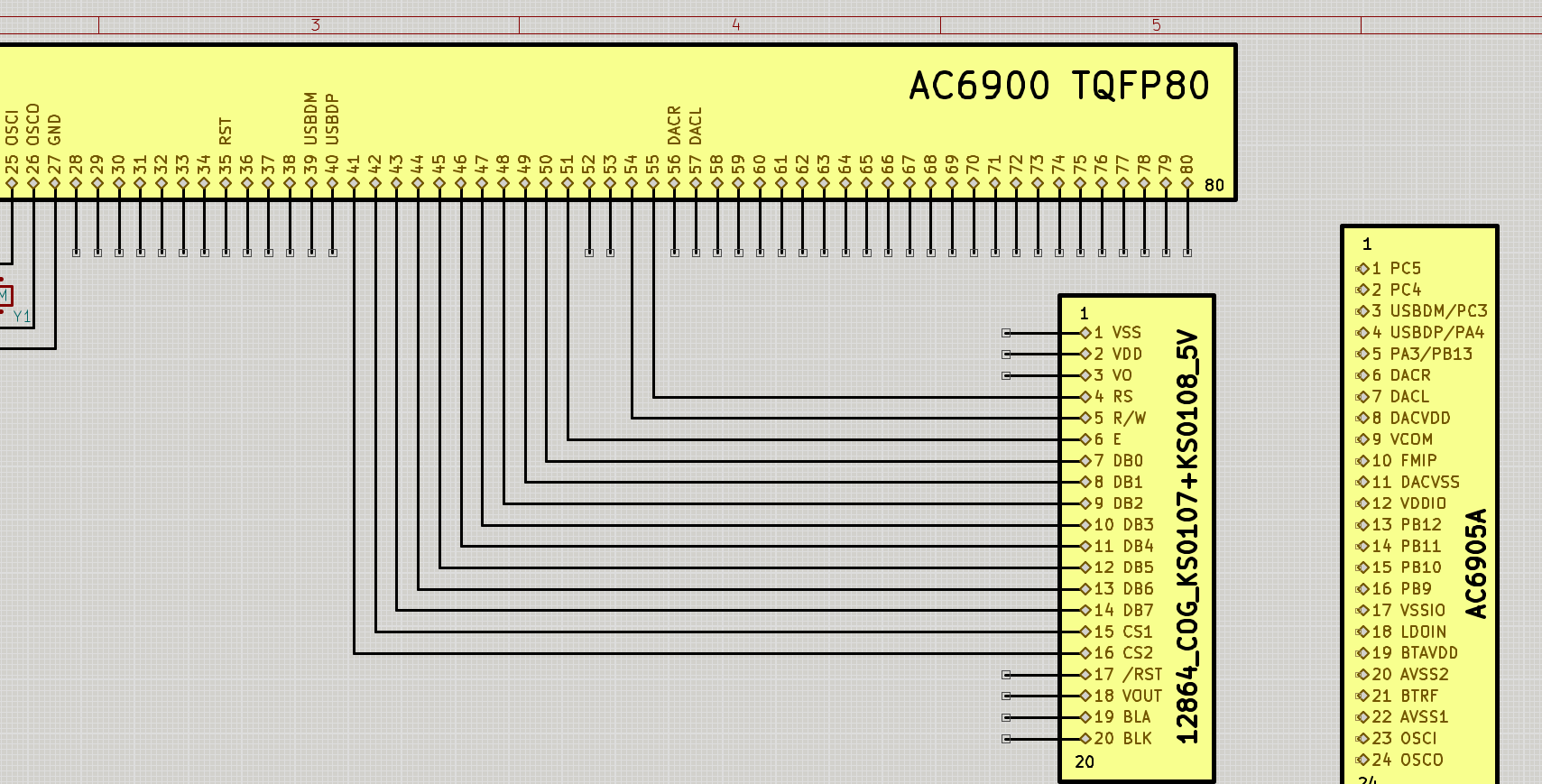

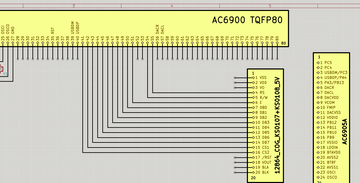

Скоро будут прошивки и схемы) Ну и платы)

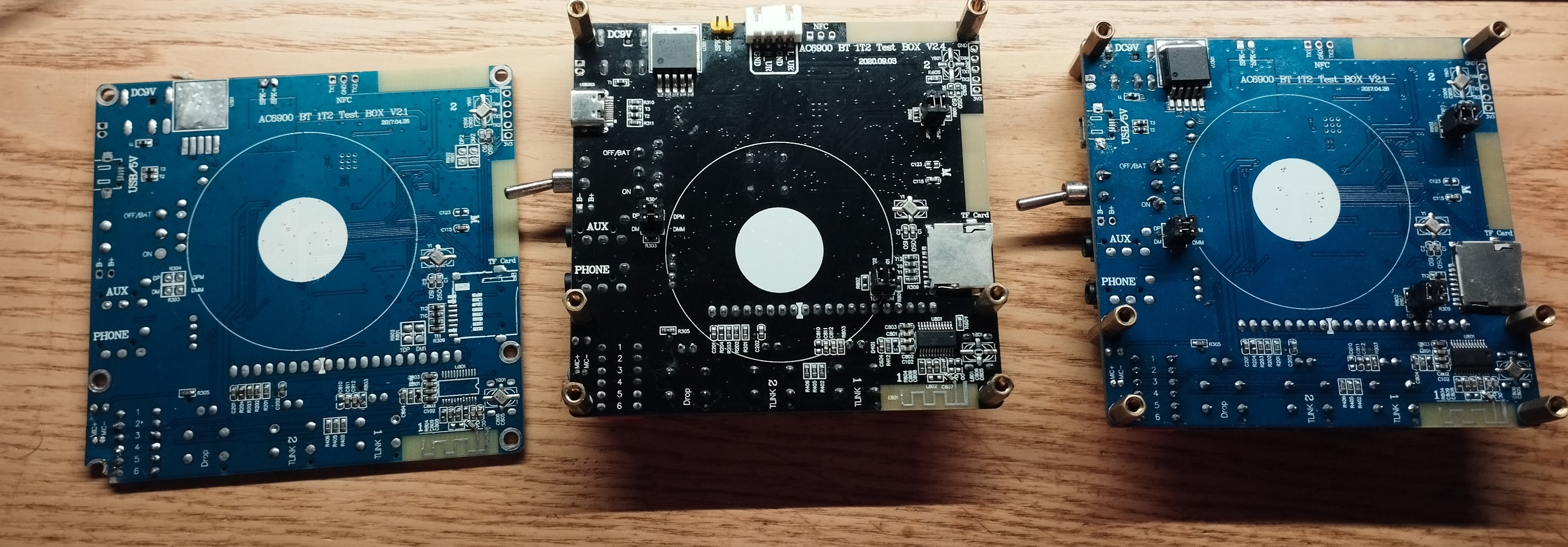

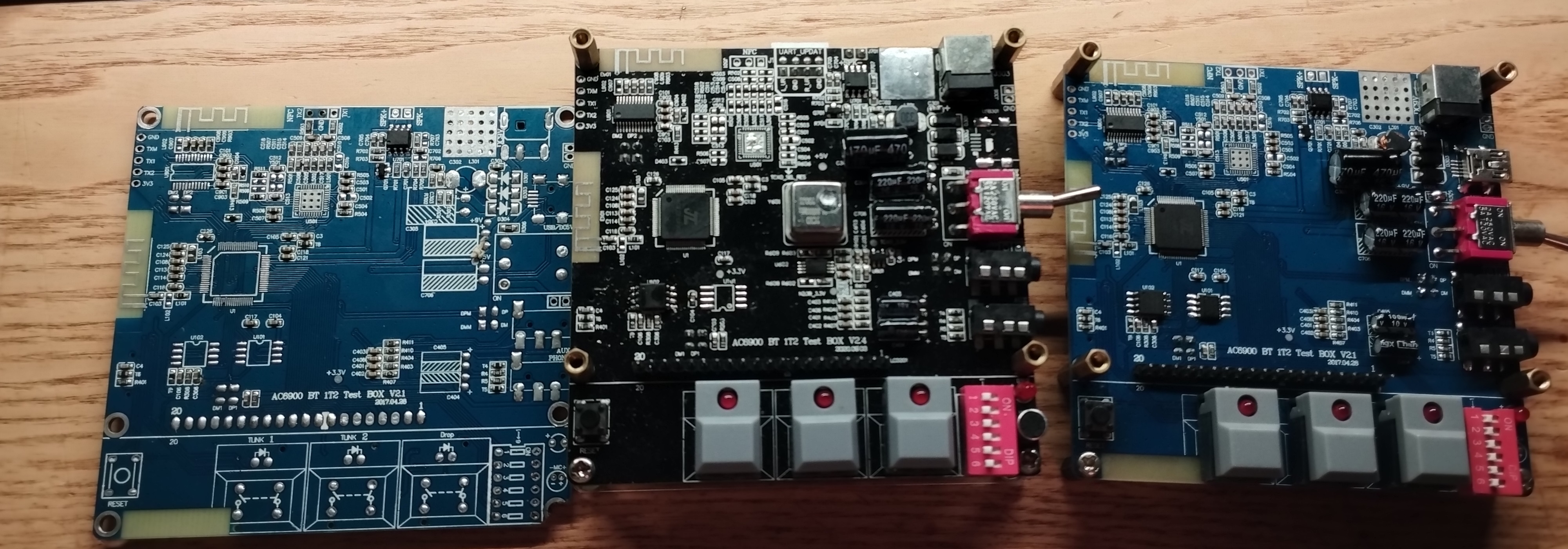

Досталось тут мне пару тестбоксов оба всего за 15 баксов. Вот и буду расколупывать) Ну и немножко отличаются.
- Подпись автора
USMicro® 2026©
Поделиться72026-04-24 10:47:37
BIOS написал(а):
The testbox was created for mass testing of all JL chips, including mass flashing via Bluetooth. Simply insert a flash drive, connect the device, and it will send updates over the air.
1 - Frequency deviation testing and calibration.
2 - Very precise tuning of BT configurations and everything related.
3 - BT and BLE testing.
4 - Phone emulation, testing calls, profiles, etc.
5 - Flashing and testing via UART.
Eventually, there will be a schematic and software, all possible firmware versions - I downloaded everything from the update server. For replication, the only component that cannot be found is the AC690 processor. That is, the master chip with external SPI, a 690 chip with 80 GPIO pins.
Preliminary - super-finished PCB. The tracks are completely invisible, and the copper quality is terrible.
Доступны ли полные принципиальные схемы и разводка печатной платы, а также другие документы?
