Пожалуйста, самому интересно, я сам учусь работать с этим) . Вообще сначала не понятно, а мотом как поймешь).
Ну я вот допустим к чипу прикрутить LCD не смогу, я только лампочку научился включать что бы с какой надо ноги моргала ))))
Ну шо? Проверил?
By Admin

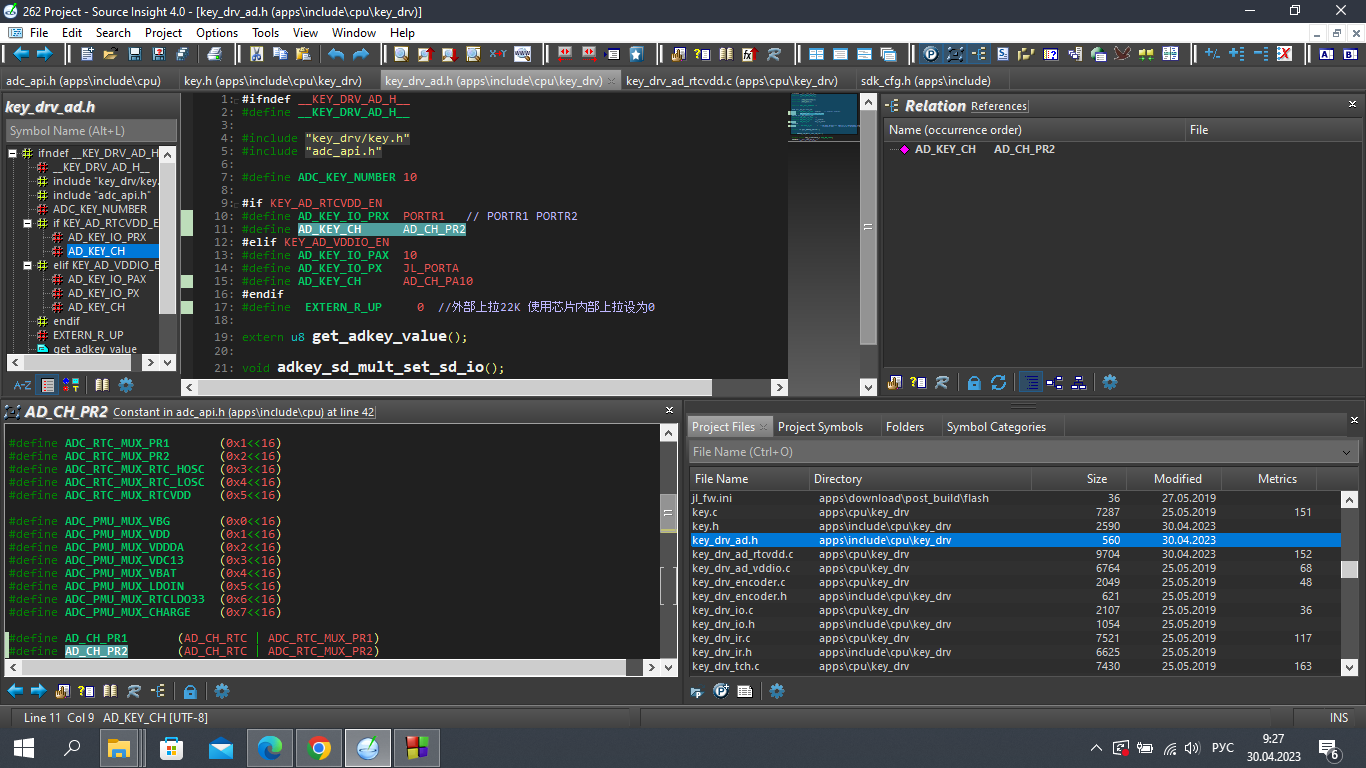

Всё заработало, только в key_drv_ad надо выбирать AD_KEY_CH AD_CH_PR2 хотя нога PR1
почему не знаю, PR1 ставлю, не работает.
целый час парился )))) потом думаю дай-ка поменяю на PR2 и всё заработало.
Отредактировано priradio585 (2023-04-30 06:29:29)
Всё заработало, только в key_drv_ad надо выбирать AD_KEY_CH AD_CH_PR2 хотя нога PR1
почему не знаю, PR1 ставлю, не работает.
Так быть не должно. Очень странно. А ты прозванивал ногу точно?
Можешь скинуть BFU свой, я на тестовой плате скажу точно что это на самом деле.
У меня твой сдк работает как положено, причем тестировал оба порта ПР, может это не AC6925C?
By Admin
https://drive.google.com/file/d/1BDQSjR … share_link
Я его не проверял на обновление.
сейчас попробую
неа,писчит 6 раз
Отредактировано priradio585 (2023-04-30 15:58:02)
А ты прозванивал ногу точно?
ну да)))) раз 20 наверное, потому что думал что не правильно вызвонил
сомнения были какие то
прозвонил ещё раз))) 18 нога PR1)))
Отредактировано priradio585 (2023-04-30 16:02:44)
может это не AC6925C?

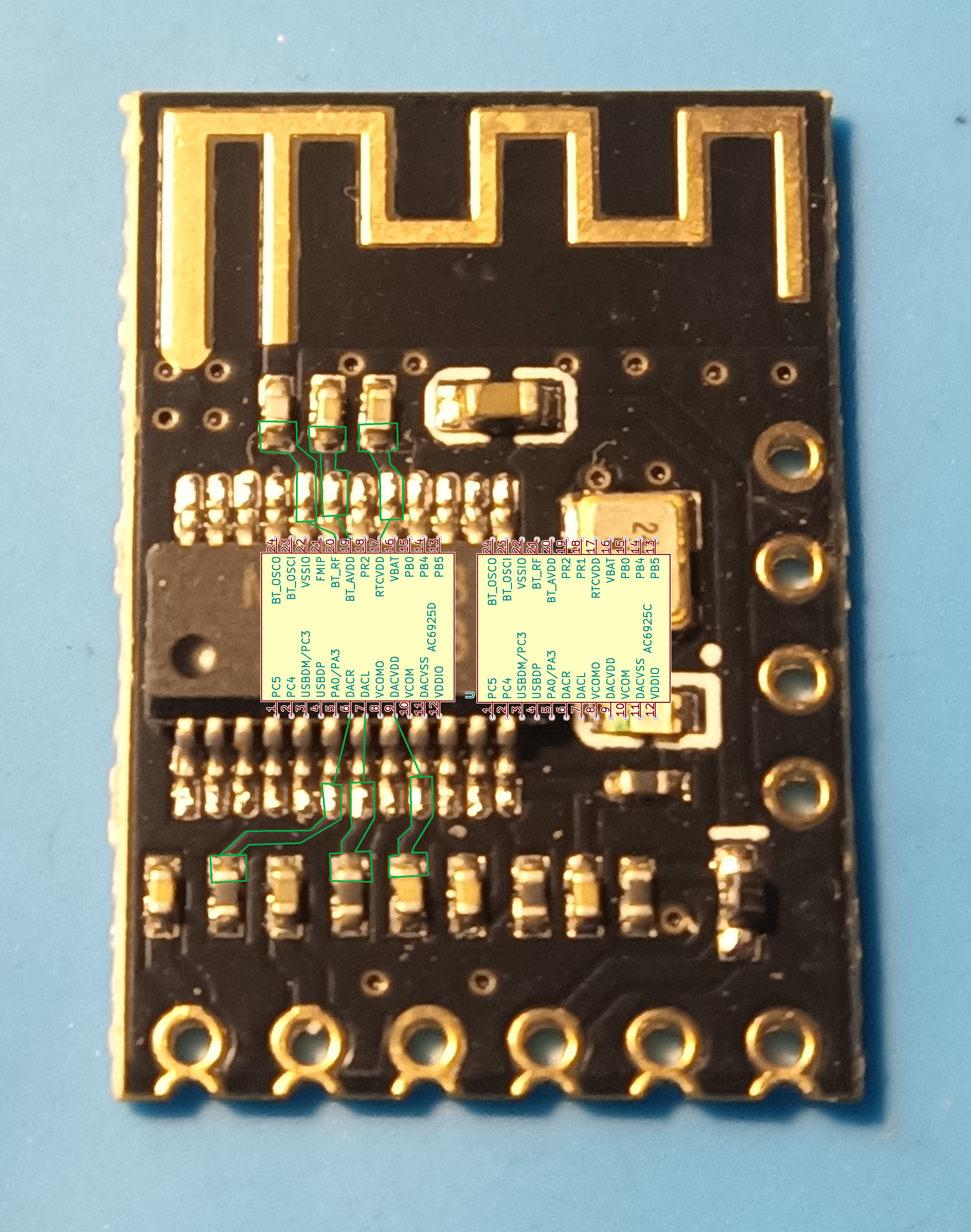

Похоже на то, на фотке платы с MH-M18 видно, что на ногах 17 и 19 висят кондёры, которые соответственно подключены к RTCVDD и BT_AVDD.
Такое есть по крайней мере только у AC6925D, у которого между этими ногами как раз PR2, а не PR1.
У AC6925C BT_AVDD находится уже на 20 ноге, а 18 и 19 ноги это PR1 и PR2
水Mizu-DEC JLtech since 22.06.2019
Похоже на то, на фотке платы с MH-M18 видно, что на ногах 17 и 19 висят кондёры, которые соответственно подключены к RTCVDD и BT_AVDD.
Такое есть по крайней мере только у AC6925D, у которого между этими ногами как раз PR2, а не PR1.
У AC6925C BT_AVDD находится уже на 20 ноге, а 18 и 19 ноги это PR1 и PR2
Точняк 6925D
Я и думаю, зачем там кондёр))) на PR2
Спасибо, не правильно выявил чип, у меня даташита просто на него нет )
Отредактировано priradio585 (2023-04-30 16:07:03)
Так, а на 6925с FMIP нет что ли?
Мдааа, а я и непосмотрел, у меня радио то, работает, а в C его нет)))
Вот так вот бывает, пару дней сижу портами играюсь
Отредактировано priradio585 (2023-04-30 16:12:21)
Ну что и требовалось доказать) , но странно, у меня дома два модуля было, один перемаркер другой нет, и в обеих именно была C версия.
Ну хорошо что разобрались.
By Admin
Мне теперь надо как то сделать,что бы порт засыпал, я его в паралель хочу подключить к другому процу.
но странно, у меня дома два модуля было, один перемаркер другой нет, и в обеих именно была C версия.
что сказать, китайцы)))
Ну хорошо что разобрались.
Дааа, спасибо вам ребята.
Мне теперь надо как то сделать,что бы порт засыпал, я его в паралель хочу подключить к другому процу.
но странно, у меня дома два модуля было, один перемаркер другой нет, и в обеих именно была C версия.
что сказать, китайцы))) их не поймёш, то дешман ставят, то нет
Ну хорошо что разобрались.
Дааа, спасибо вам ребята.
Отредактировано priradio585 (2023-04-30 16:19:23)
Мне теперь надо как то сделать,что бы порт засыпал, я его в паралель хочу подключить к другому процу.
По подробнее?
By Admin
Проц работает постоянно, сигнальная шина KEY постоянно на 3.3в VDDIO весит через резистор 1.5 кОм. ADKEY я на него кинул. Ну и при выключении Jiely, он тянет эти 3.3в на себя, в итоге магнитола не включается с кнопки так как просадка идёт.
Вот я и хочу что бы (блин, как быего называть то, пусть будет "плата"), магнитолу выключил, магнитола уснула, уснула плата и уснул порт, ну или подавать какой то сигнал что бы плата в сон уходила.
Что бы всякие транзисторы, ключи не лепить.
Отредактировано priradio585 (2023-04-30 16:31:04)
Сделать так, что бы порт в воздухе висел после выключения магнитоллы, а плата пусть в сон уходит
Сделать так, что бы порт в воздухе висел после выключения магнитоллы, а плата пусть в сон уходит
Такое осуществимо?) Или на PR портах такое не сделать?
Отредактировано priradio585 (2023-04-30 16:54:29)
Такое осуществимо?) Или на PR портах такое не сделать?
Отредактировано priradio585 (Сегодня 19:54:29)
Програаму писать я так понимаю надо)
Или диод поставить?
Тогда таблицу надо пересчитывать, у диода падение до 0.3в
Или это падение считать и как то в таблицу вписывать?
Отредактировано priradio585 (2023-04-30 17:02:35)
Не совсем понятно что и как, ты что кнопки магнитолы и чипа соеденил вместе? Или хочешь просто что бы кнопка магнитолы включала и модуль по мимо магнитолы?
By Admin
Не совсем понятно что и как, ты что кнопки магнитолы и чипа соеденил вместе?
Да
Или хочешь просто что бы кнопка магнитолы включала и модуль по мимо магнитолы?
Не, чуть чуть не так, я хочу что бы плата блютус при выключенной магнитоле не мешала самой магнитоле.
Отредактировано priradio585 (2023-04-30 17:35:41)
ADKEY же подключен к кнопкам магнитолы, а плата блютус выключена и она тянет на себя напругу кнопок VDDIO3.3в, из за этого на магнитоле перестают работать кнопки.Но если плата блютус подключена к 5в то все кнопочки работают.Как магнитольные так и платы блютус.
Ну или как вариант, оставлять на постоянку плату блютус)))
Отредактировано priradio585 (2023-04-30 17:42:25)
