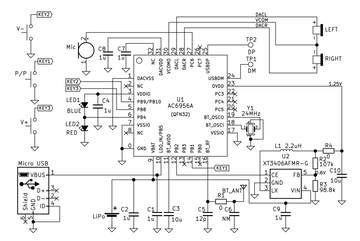

вот такая вот схема. в ac6956a нет dcdc для питания DVDD и BT_AVDD и применяется внешняя понижайка. (или ldo. но dcdc даёт лучшее время работы от батареи). соответственно, этот sot5 преобразователь включается отдельно подачей напряжения на вывод EN. (не обязательно, как на рисунке, у меня на плате EN заведёт на PB8). вопрос: а как, собственно, прописать это в SDK?
Вопросы по работе с JL SDK. Настройка, конфигурирование....
Сообщений 201 страница 220 из 342
Поделиться2012023-07-16 15:03:17
- Активный участник
- Сообщений: 183
- Уважение: +5
Поделиться2022023-07-16 15:05:29
- Активный участник
- Сообщений: 183
- Уважение: +5
Ссылка
вот ещё схема с таким же чипом, подробнее.
Поделиться2032023-07-16 15:07:11
- Активный участник
- Сообщений: 183
- Уважение: +5
вообще, такое впечатление, что это должно быть в earphone_sdk, а в soundbox_sdk эту функцию не включили (типа, сойдёт и с ldo).
Поделиться2042023-07-16 18:25:14
- Администратор
- Сообщений: 1585
- Уважение: +66
ender11 написал(а):
отдельно подачей напряжения на вывод EN. (не обязательно, как на рисунке, у меня на плате EN заведёт на PB8). вопрос: а как, собственно, прописать это в SDK?
Я пока что в 695 сдк сильно не влазил, но думаю как и в любом другом - в board init сделать включение. По аналогии с повер апом, когда запуск чипа начат, начинается боард инит, там вешаем флаг 1 или 0 но контроль нужной ноги.
Интересен другой вопрос, а разве внутренний лдо не нужно отключать перед этим? А то внутренний лдо дает напругу на тот пин.
- Подпись автора
USMicro® 2026©
Поделиться2052023-07-16 18:26:28
- Администратор
- Сообщений: 1585
- Уважение: +66
А 695 может в д класс без кондеров? Я про ауди выхлоп
- Подпись автора
USMicro® 2026©
Поделиться2062023-07-16 19:04:51
- Активный участник
- Сообщений: 183
- Уважение: +5
я, вроде, нашёл. просто у китайцев это называется TCFG_LOWPOWER_POWER_SEL, меня этот lowpower смутил.
ты думаешь, там D класс? я в этом сомневаюсь. по второй ссылке там должны быть мелкие дросселя.
вообще, на чипах, где есть выход VCOMO - лучше его и использовать (на наушниках), без конденсаторов звучит лучше.
Поделиться2072023-07-16 20:16:17
- Администратор
- Сообщений: 1585
- Уважение: +66
Вот когда используется выхлоп без кондеров, это и есть д класс. Д класс - это полный мост . Например а или б класс - это полумост. Полумост использует однополярное напряжение, и по этому на выходе тоже есть постоянка - по этому там кондеры и ставят, что юы отфильтровать постоянку.
А вот когда полный мост , это подразумевает двуполярное питание (не переменку, а двухполярку), из за двухполярного питания исчезает постоянка на выходе унч, кондеры не нужны. Ну или виртуальная земля. Как она работает я хз, не пробовал. По идее вместо AGND просто используем VCOM и выкидываем кондеры?
- Подпись автора
USMicro® 2026©
Поделиться2082023-07-16 20:17:28
- Администратор
- Сообщений: 1585
- Уважение: +66
ender11 написал(а):
вообще, на чипах, где есть выход VCOMO - лучше его и использовать (на наушниках), без конденсаторов звучит лучше.
А ты использовал в каких то чипах это?
- Подпись автора
USMicro® 2026©
Поделиться2092023-07-16 22:01:06
- Активный участник
- Сообщений: 183
- Уважение: +5
BIOS написал(а):
Д класс - это полный мост
не обязательно. да, у qcc* - там и полный мост, и d-класс (поговаривают). у jl попроще: или разделительные конденсаторы, или "виртуальная земля", которая подаётся на общий провод капсюлей (там тупо выводится 1.1в с низким сопротивлением). чтобы там был d-класс - нигде в доках не видел. там что на выходе? скорее всего, обычный операционник с полевыми транзисторами на выходе.
в части эксплуатации оно не отличается от обычной платы с 6925a, только нет конденсаторов на выходе (т.к. нет dc на выходе) и вместо массы на наушники подаётся vcomo. включается оно в sdk строчкой .vcomo_en = 1
включал я его на ac6955f.
Поделиться2102023-07-16 22:12:28
- Администратор
- Сообщений: 1585
- Уважение: +66
Спасибо. Нужно добавить перемычку на будущие девборды. А то даже не учел это. С меня + за инфу. А то как то включал в 692 сдк VCOM, но почему то недопёр этот же вывод подключить к наушникам.
- Подпись автора
USMicro® 2026©
Поделиться2112023-07-16 22:26:16
- Активный участник
- Сообщений: 183
- Уважение: +5
а в каком 692x есть vcomo? чипы с этим выходом редко встречаются. с выходом vcom, на котором висит конденсатор - полно, а чтобы был усиленный vcomo (vcom output), предназначенный для подключения к наушникам - раз-два, и обчёлся.
Поделиться2122023-07-16 22:34:34
- Администратор
- Сообщений: 1585
- Уважение: +66
VCOMO вроде нету ни на одном 692, но VCOM не оно что ли? Не пробовал подключать?
- Подпись автора
USMicro® 2026©
Поделиться2132023-07-16 22:40:11
- Активный участник
- Сообщений: 183
- Уважение: +5
не оно, не пробовал. оно туда не предназначено. фигня будет.
считай, выходной сигнал поступит на вход REF.
Отредактировано ender11 (2023-07-16 22:42:01)
Поделиться2142023-07-16 22:47:16
- Администратор
- Сообщений: 1585
- Уважение: +66
А то тупо вывод ref DAC-a на кондер.
- Подпись автора
USMicro® 2026©
Поделиться2152023-07-16 22:51:00
- Администратор
- Сообщений: 1585
- Уважение: +66
Ага, только что потестил. Именно
ender11 написал(а):
считай, выходной сигнал поступит на вход REF.
Ещё дифф выход потестил, ну и паскудное качество звука в этом режиме.
- Подпись автора
USMicro® 2026©
Поделиться2162023-07-16 22:58:57
- Активный участник
- Сообщений: 183
- Уважение: +5
он для tws вроде. на оч. мелкую нагрузку.
Поделиться2172023-07-16 23:01:36
- Администратор
- Сообщений: 1585
- Уважение: +66
А ты 697 серию не юзал?
- Подпись автора
USMicro® 2026©
Поделиться2182023-07-16 23:33:12
- Активный участник
- Сообщений: 183
- Уважение: +5
не, не попадалось ещё
Поделиться2192023-07-17 00:18:38
- Активный участник
- Сообщений: 183
- Уважение: +5
а на него сдк есть?
Поделиться2202023-07-17 01:12:27
- Администратор
- Сообщений: 1585
- Уважение: +66

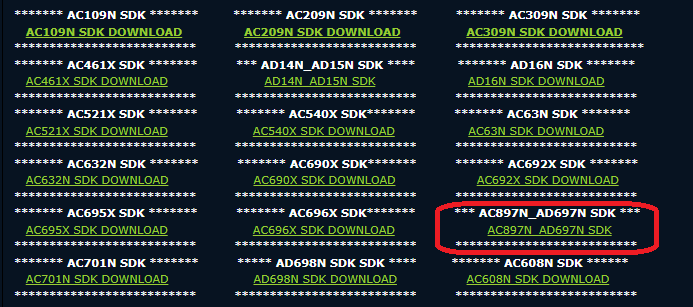

Эмм...
- Подпись автора
USMicro® 2026©
