тайминги? где посмотреть powerup sequence?
JL SoC. (杰理芯片) Programmer (Dongle) (Download Tool) Программатор.
Сообщений 161 страница 180 из 351
Поделиться1612023-05-27 16:17:54
- Активный участник
- Сообщений: 178
- Уважение: +5
Поделиться1622023-05-27 16:24:54
- Администратор
- Сообщений: 1247
- Уважение: +45
ender11 написал(а):
приволок ещё 6965а. распаял на макетке. не заходит в режим программирования! что можно попробовать?
Или тайминги или ещё что то. Конфликт оборудования не вылазит?
- Подпись автора
By Admin
Поделиться1632023-05-27 16:25:39
- Администратор
- Сообщений: 1247
- Уважение: +45
690 вроде 20нс, 695-20нс....
- Подпись автора
By Admin
Поделиться1642023-05-27 16:27:20
- Администратор
- Сообщений: 1247
- Уважение: +45
JL SoC. (杰理芯片) Programmer (Dongle) (Download Tool) Программатор.
125 сообщение.
- Подпись автора
By Admin
Поделиться1652023-05-27 16:56:28
- Активный участник
- Сообщений: 178
- Уважение: +5
BIOS написал(а):
JL SoC. (杰理芯片) Programmer (Dongle) (Download Tool) Программатор.
125 сообщение.
там про 695. он у меня запускается теперь нормально. 6965а не хочет. у него вообще usb на 3 и 4 ногах? а то такое чувство, что я пытаюсь прошить стену.
может, уровни? типа, 5в оно не ест, надо 3.3в?
Поделиться1662023-05-27 17:05:51
- Администратор
- Сообщений: 1247
- Уважение: +45
С какого модуля ? может там уарт загрузчик? Определение 695 и 696 одинаковое.
- Подпись автора
By Admin
Поделиться1672023-05-27 17:12:41
- Активный участник
- Сообщений: 178
- Уважение: +5
ещё 1 бракованный модуль - 65 на плате от 25. сложно на что-то ориентироваться.
Поделиться1682023-05-27 17:21:56
- Администратор
- Сообщений: 1247
- Уважение: +45
Покажи эту плату.
- Подпись автора
By Admin
Поделиться1692023-05-27 17:31:14
- Активный участник
- Сообщений: 178
- Уважение: +5
Поделиться1702023-05-27 17:41:02
- Администратор
- Сообщений: 1247
- Уважение: +45
Запись радио эфира. Передатчик 6951с - источник звука - ПК. (695 работает как звуковая карта - трансмиттер фм).
Приёмник - Redmi Note 11, встроенный фм приемник + запись на ПК через AUX.
Там на фоне слышны иногда помехи, это из за близости передатчика и приемника, ну и от копма, монитора и другого барахла помехи. Если с приемником отойти метров на 10 - то помехи исчезают. Мощность передачи на всю (в сдк от 0 до 3 настройка).
Слушать с отключенным EQ!!!
REC0
REC1
REC2
Ну и тут я накрутил НЧ, очень глубокая модуляция , мне нравится. Сигнал четкий и не срывается, уверенное стерео.
REC3
- Подпись автора
By Admin
Поделиться1712023-05-27 17:43:27
- Администратор
- Сообщений: 1247
- Уважение: +45
ender11 написал(а):
6965а не хочет. у него вообще usb на 3 и 4 ногах? а то такое чувство, что я пытаюсь прошить стену.
И правда))) lol
- Подпись автора
By Admin
Поделиться1722023-05-27 17:46:14
- Администратор
- Сообщений: 1247
- Уважение: +45
ender11 написал(а):
ещё 1 бракованный модуль - 65 на плате от 25. сложно на что-то ориентироваться.
И правда, совсем уж офигели.
А оно звук даже не давало? там же ноги на кондеры как у 6925 , а у 6965 11 и 12 ноги звук....
- Подпись автора
By Admin
Поделиться1732023-05-27 17:49:28
- Администратор
- Сообщений: 1247
- Уважение: +45
- Подпись автора
By Admin
Поделиться1742023-05-27 17:53:19
- Активный участник
- Сообщений: 178
- Уважение: +5
звука не было. bt был.
на чипе написано 65a4. может, у него своя разводка?
Поделиться1752023-05-27 17:56:35
- Администратор
- Сообщений: 1247
- Уважение: +45
ender11 написал(а):
на чипе написано 65a4. может, у него своя разводка?

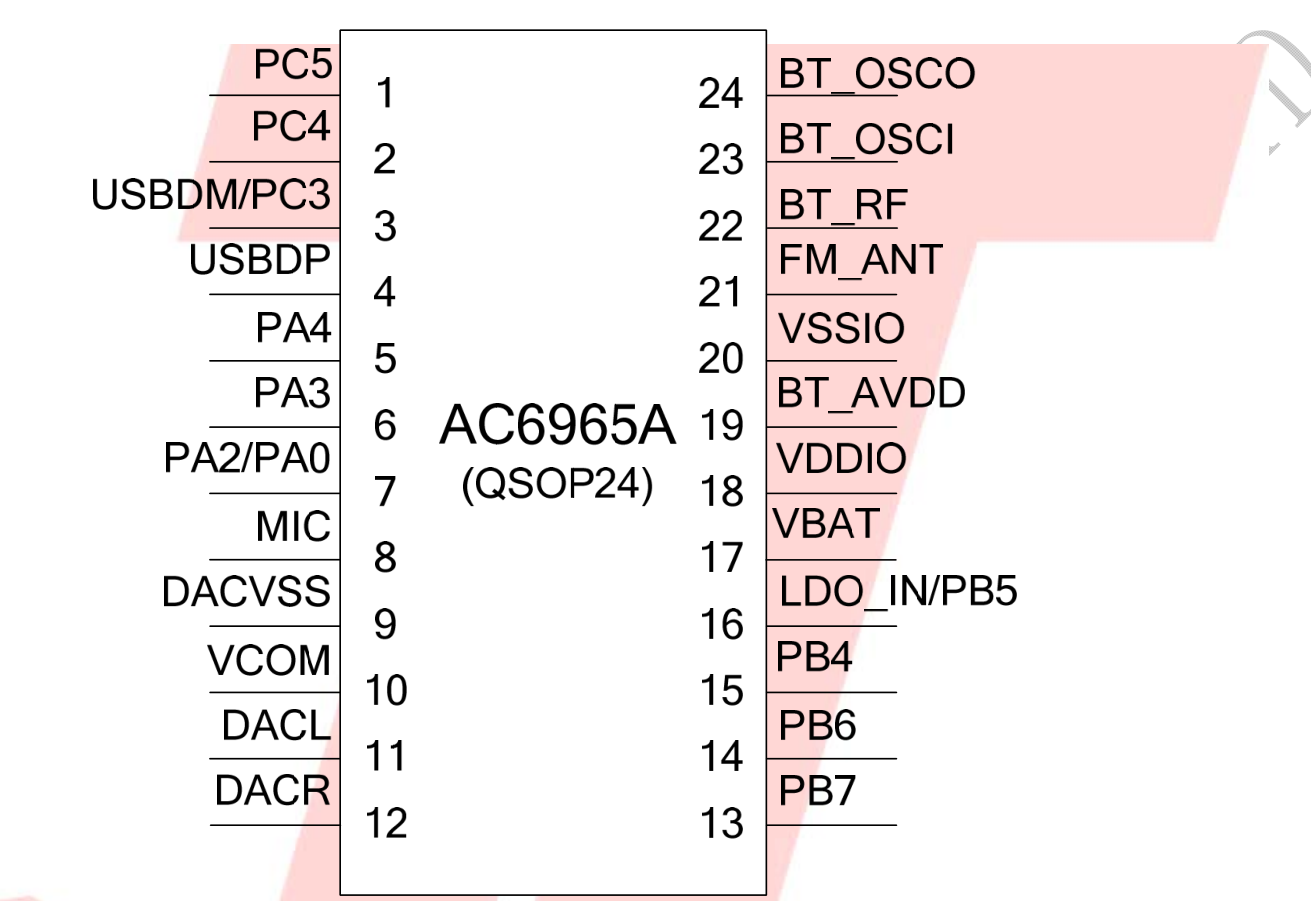

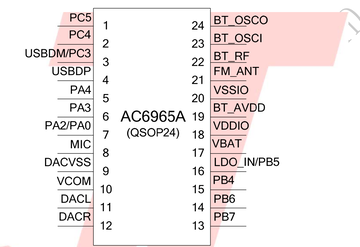

Ну это точно 6965а - пины питания и аудио, а также антенна, лдо и земли , кварц и усб - строго привязаны, это не GPIO что бы менять разводку как вздумается...
Вот же бракоделы))) А где затаривал? на алике?
- Подпись автора
By Admin
Поделиться1762023-05-27 18:00:21
- Администратор
- Сообщений: 1247
- Уважение: +45
JL SoC. (杰理芯片) Programmer (Dongle) (Download Tool) Программатор.

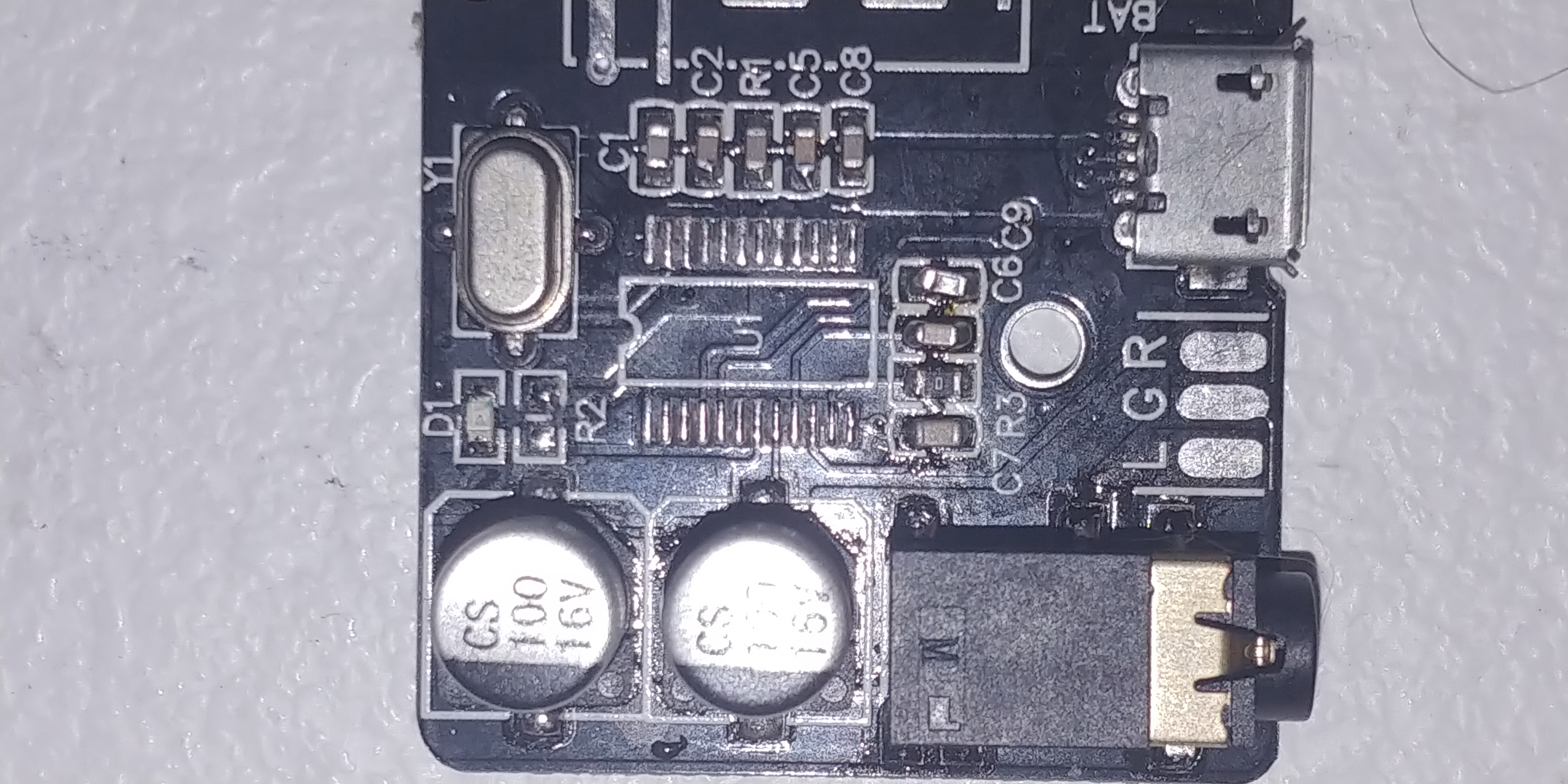

Тута даже видно, что чип 65а4 и ноги на звук идут как в 6925, оно работать не будет.
- Подпись автора
By Admin
Поделиться1772023-05-27 18:01:50
- Администратор
- Сообщений: 1247
- Уважение: +45
JL SoC. (杰理芯片) Programmer (Dongle) (Download Tool) Программатор.
а вот тута видно что хоть перемаркер, но ноги аудио идут правильно.
- Подпись автора
By Admin
Поделиться1782023-05-27 18:03:11
- Активный участник
- Сообщений: 178
- Уважение: +5
не, локально.
если это 65а, то там на плате перепутаны выводы антенны и земли.
Поделиться1792023-05-27 18:03:12
- Администратор
- Сообщений: 1247
- Уважение: +45

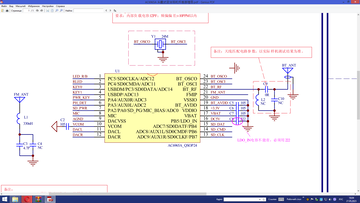

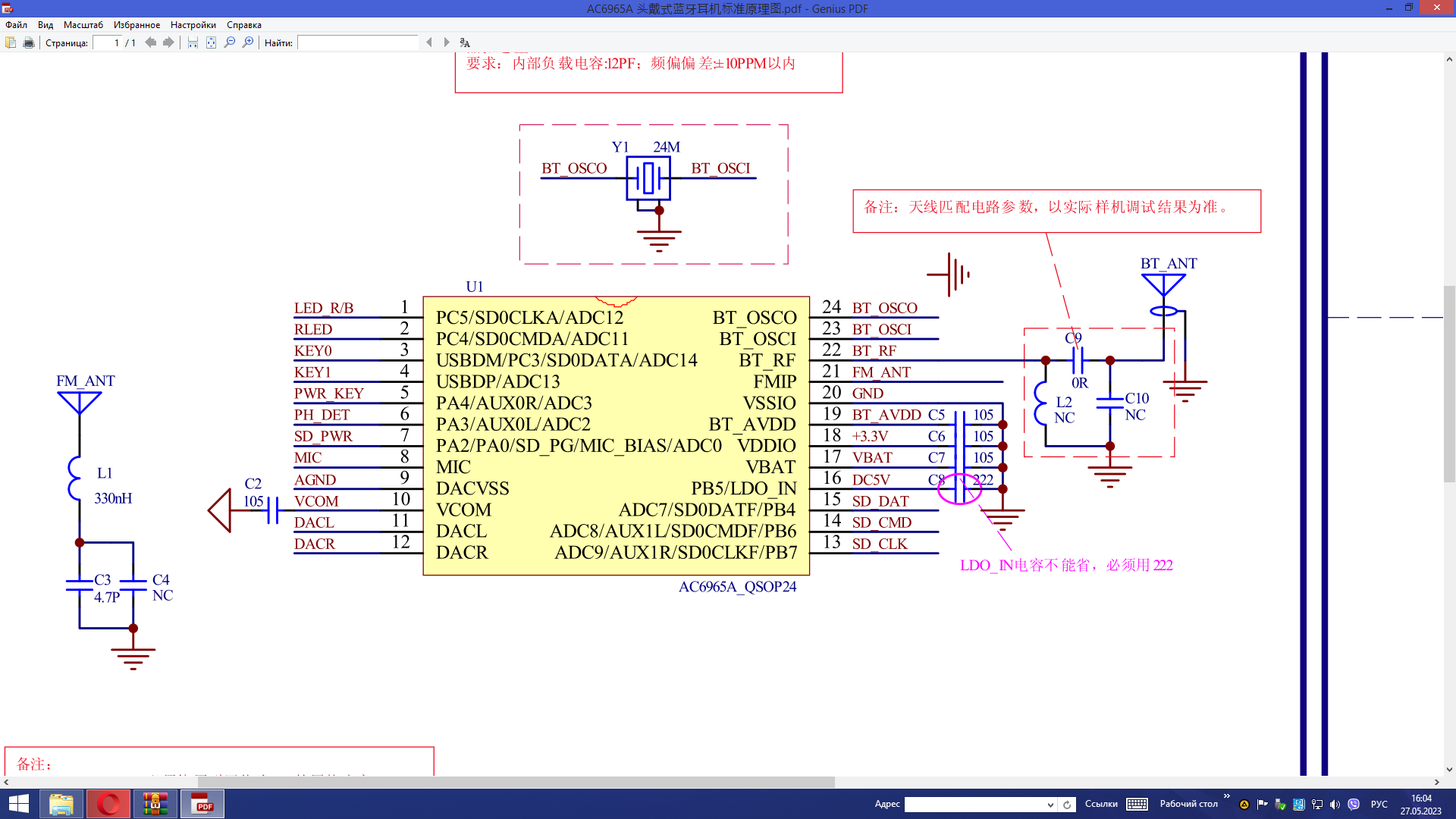

На макетке по какой схеме распаивал?
- Подпись автора
By Admin
Поделиться1802023-05-27 18:04:57
- Администратор
- Сообщений: 1247
- Уважение: +45
ender11 написал(а):
если это 65а, то там на плате перепутаны выводы антенны и земли.
Ну если ауди перепутаны, то и остальные тоже. Собери с принципиальной схемы на 6965а
- Подпись автора
By Admin
