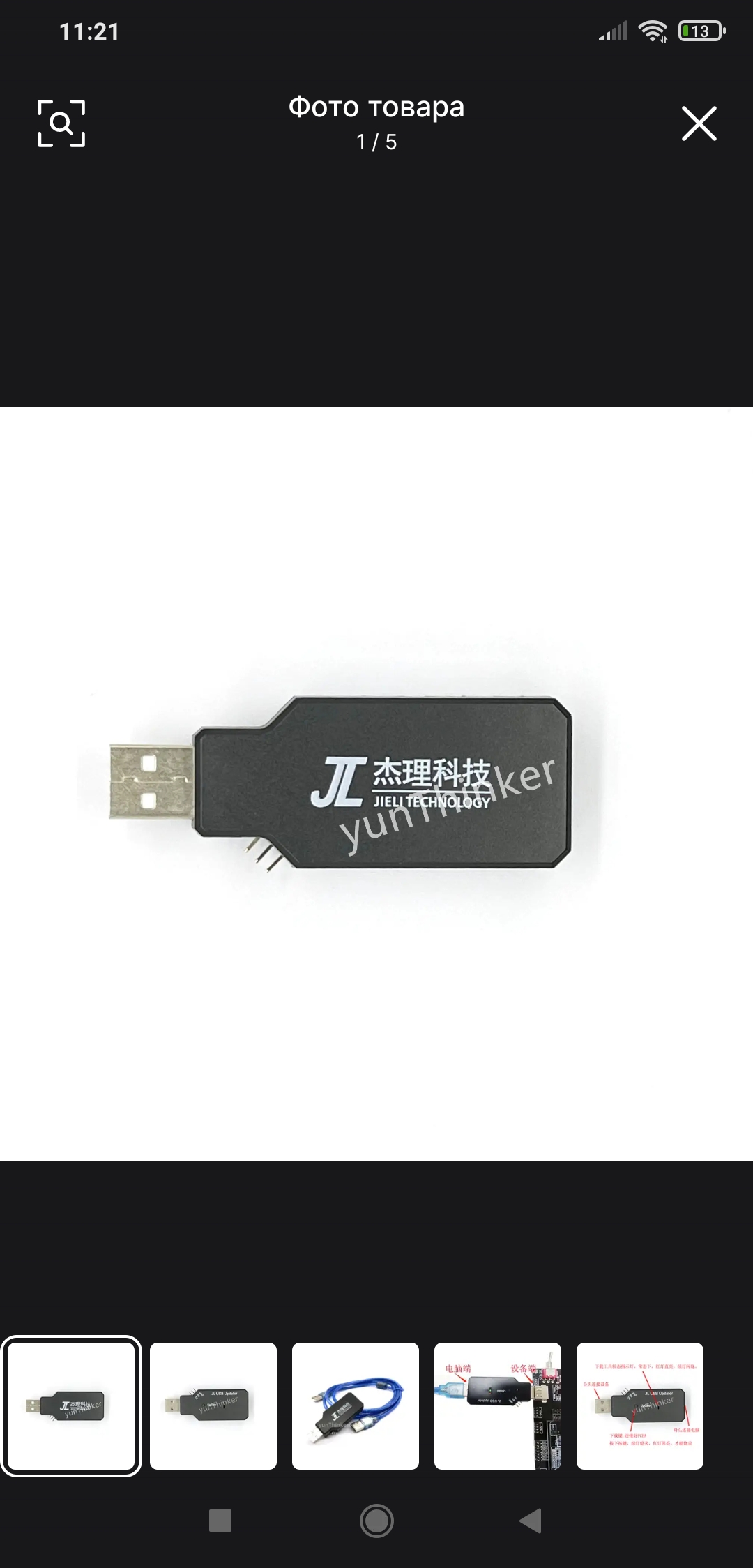

Господа, извиняюсь, а это не оно?
https://www.aliexpress.us/item/3256804501866797.html
JL SoC. (杰理芯片) Programmer (Dongle) (Download Tool) Программатор.
Сообщений 301 страница 320 из 351
Поделиться3012024-01-05 00:16:50
Поделиться3022024-01-05 03:46:47
- Администратор
- Сообщений: 1246
- Уважение: +45
У меня ссылка не работает.
- Подпись автора
By Admin
Поделиться3032024-01-05 10:23:47
BIOS написал(а):
У меня ссылка не работает.
"Jieli usb jl" в поиске если в бить первой ссылкой
Отредактировано Zuklone (2024-01-05 10:24:16)
Поделиться3042024-01-05 12:29:40
Zuklone написал(а):
"Jieli usb jl" в поиске если в бить первой ссылкой
Отредактировано Zuklone (Сегодня 10:24:16)
А да, извиняюсь, чёт я туплю)
Поделиться3052024-01-05 13:14:54
- Активный участник
- Сообщений: 251
- Уважение: +3

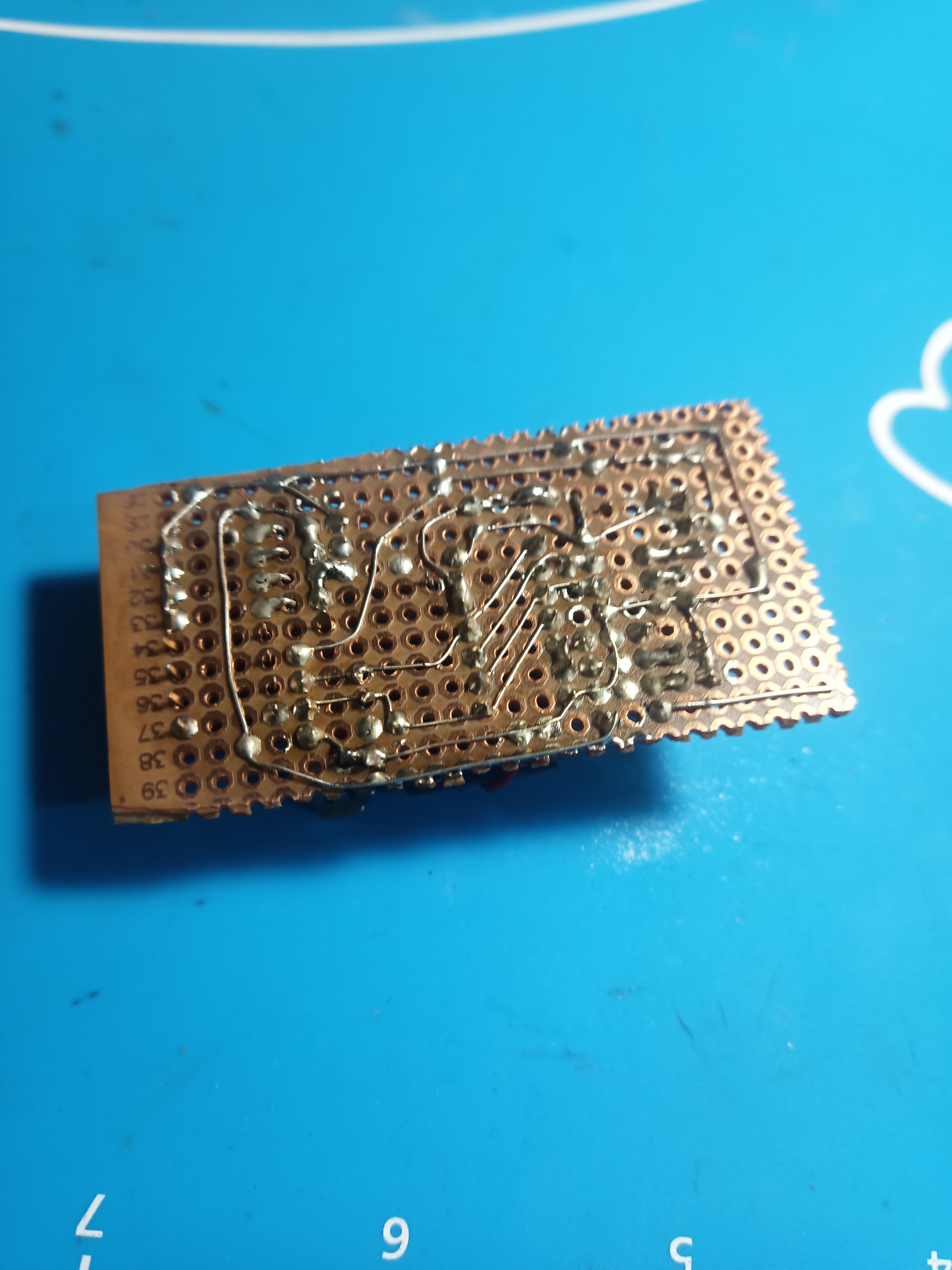

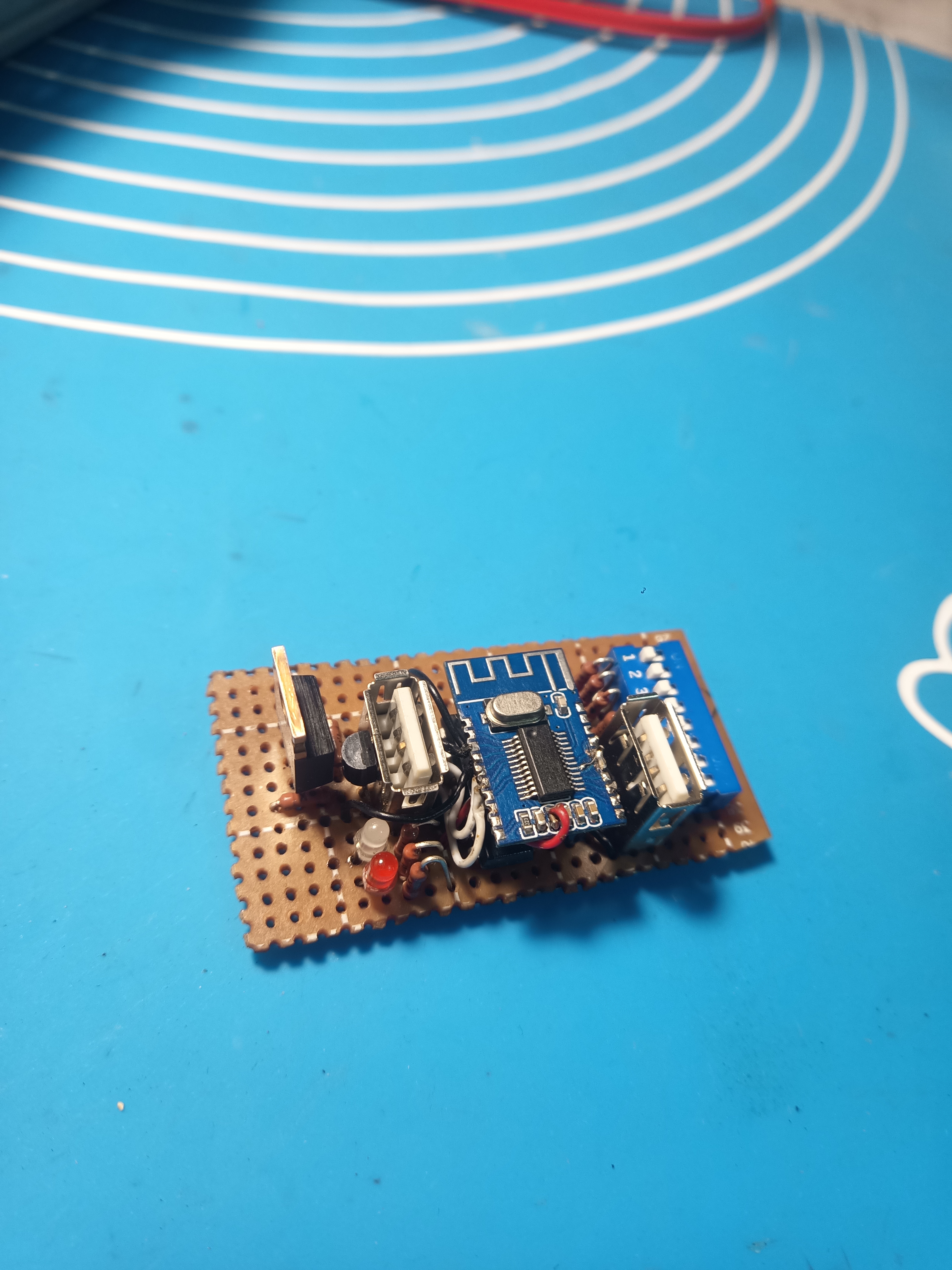

Собрал так сказать из того что было под рукой.)))
Только вот ещё на работоспособность не проверил, так как 6925A,B не оказалось. 6905 поставил, чтобы проверить прошивку.
Заказал, буду теперь ждать.
Поделиться3062024-01-05 13:25:38
- Активный участник
- Сообщений: 251
- Уважение: +3
Хотя я сверял даташиты, на 6905, если подправить прошивку, по сути, тоже вроде должно работать. Или я ошибаюсь?
BIOS, Вы прошивку сливали и всё или сами писали?
Отредактировано priradio585 (2024-01-05 13:28:09)
Поделиться3072024-01-05 17:11:06
- Администратор
- Сообщений: 1246
- Уважение: +45
priradio585 написал(а):
Хотя я сверял даташиты, на 6905, если подправить прошивку, по сути, тоже вроде должно работать. Или я ошибаюсь?
BIOS, Вы прошивку сливали и всё или сами писали?
Нет, просто слил прошивку, немножко расковырял её, и сделал что бы работала и шилась в любой чип, с любым чипкеем, и тд.
Я пробовал 6925А - работает точно так же как и 6925В, только светодиод красный не загорается когда устройство подключено - можно светодиод подключить к ногам IN ключей, будет работать как в оригинале.
6905 - работать не будет, это 690 серия, а нужна 692.
- Подпись автора
By Admin
Поделиться3082024-01-05 17:11:34
- Администратор
- Сообщений: 1246
- Уважение: +45
Zuklone написал(а):
А да, извиняюсь, чёт я туплю)
Да, это оно.
- Подпись автора
By Admin
Поделиться3092024-01-05 17:47:50
- Активный участник
- Сообщений: 251
- Уважение: +3
BIOS написал(а):
Нет, просто слил прошивку, немножко расковырял её, и сделал что бы работала и шилась в любой чип, с любым чипкеем, и тд.
Я пробовал 6925А - работает точно так же как и 6925В, только светодиод красный не загорается когда устройство подключено - можно светодиод подключить к ногам IN ключей, будет работать как в оригинале.
6905 - работать не будет, это 690 серия, а нужна 692.
Хорошо, спасибо.
буду ждать чипы
Поделиться3102024-01-05 19:19:06
- Активный участник
- Сообщений: 251
- Уважение: +3
BIOS написал(а):
Уже нифига не работает, переткнул в усб 2.0 и все накрылось, флешка мешает.
Короче сидел искал ключи какие то , что бы в одном корпусе было два канала 1:4, есть всякое интересное, причем с hight-z состоянием, тоесть не только куда то подключено, а и еще "подвешенное состояние", это то что нужно, но они дорогие, и самое главное ни где не найти, например на алике. Так что будем лепить из чего есть..
Нам нужно состояние - когда устройство ни куда не подключено, короче будем юзать на одно устройство одну пару ключей,
Так подходит, пофиг на ключи, они дешевые, зато это уже точно работает как нужно.
TS5A22362
вот такие есть с нормально замкнутыми и разомкнутыми, я думаю следующий донгл на них сделать. так как TS5A23167 на али нет, я не неашел.
Отредактировано priradio585 (2024-01-05 19:21:38)
Поделиться3112024-01-05 19:25:24
- Активный участник
- Сообщений: 251
- Уважение: +3
priradio585 написал(а):
есть всякое интересное, причем с hight-z состоянием, тоесть не только куда то подключено, а и еще "подвешенное состояние", это то что нужно
это оно?)))
Поделиться3122024-01-07 13:14:09
- Активный участник
- Сообщений: 251
- Уважение: +3

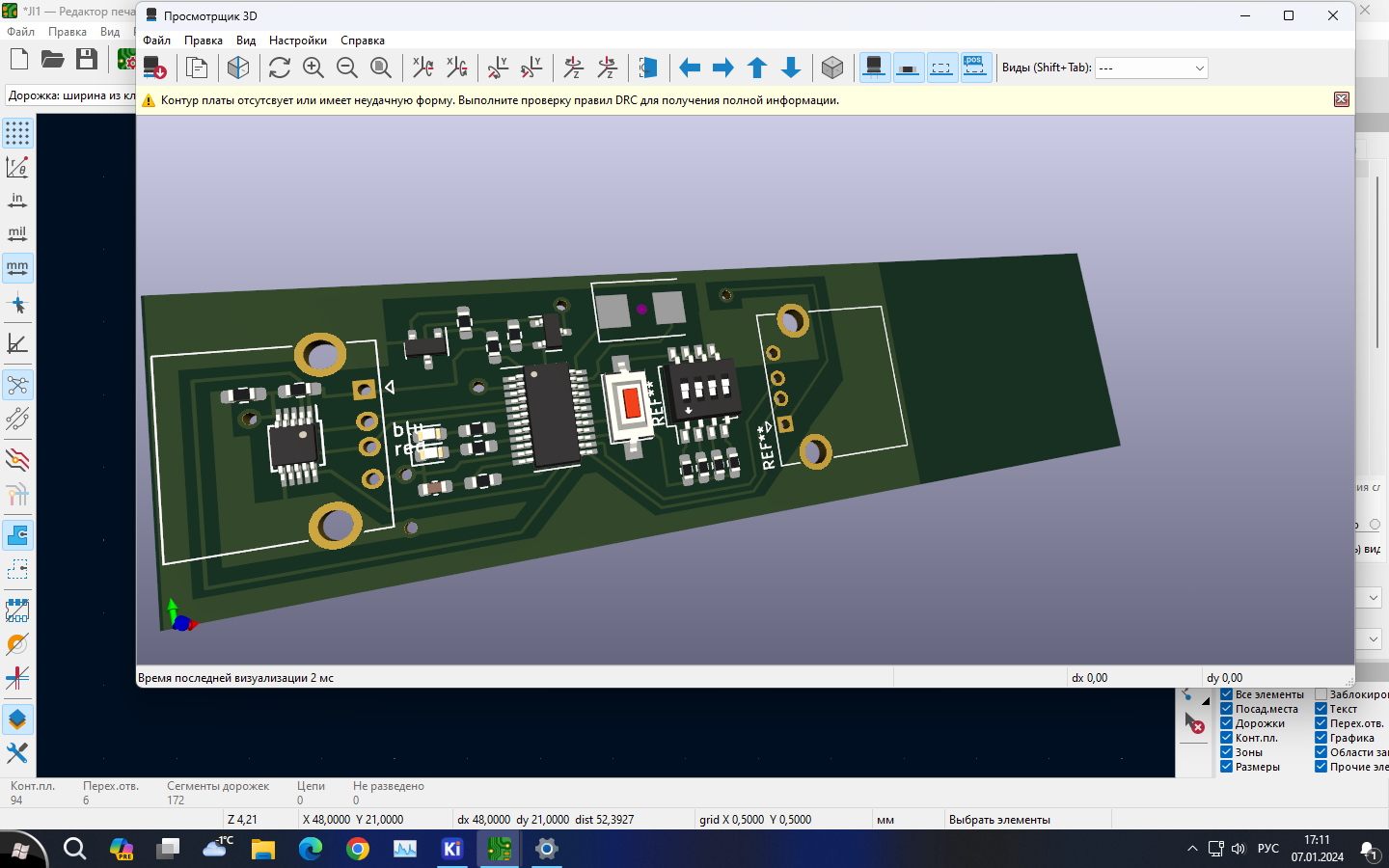

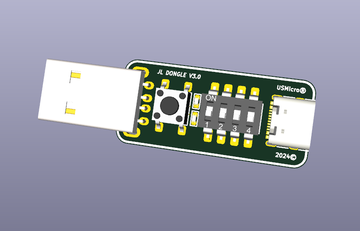

Нарисовал новую макетку )))
Поделиться3132024-01-07 13:22:04
- Активный участник
- Сообщений: 251
- Уважение: +3

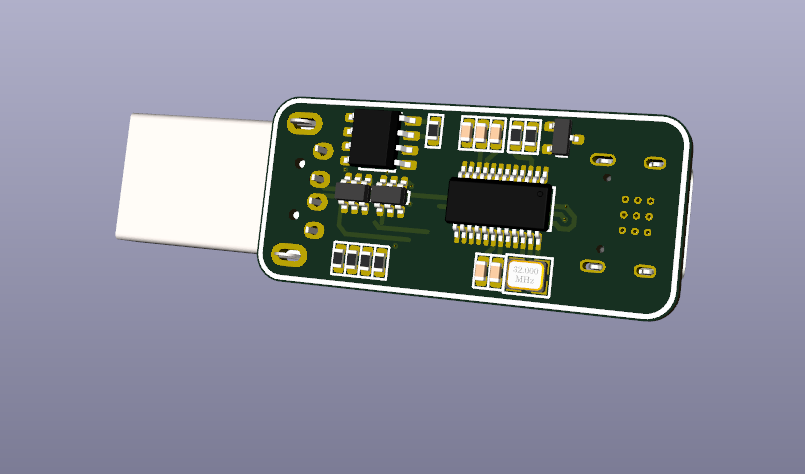

Делал в KICad, может кто собирать будет. готовая макетка.
https://drive.google.com/file/d/1g3jz_s … drive_link
Ключ по USB поставил TS5A22362DGSR.
Отредактировано priradio585 (2024-01-07 13:26:21)
Поделиться3142024-02-05 18:48:44
- Администратор
- Сообщений: 1246
- Уважение: +45

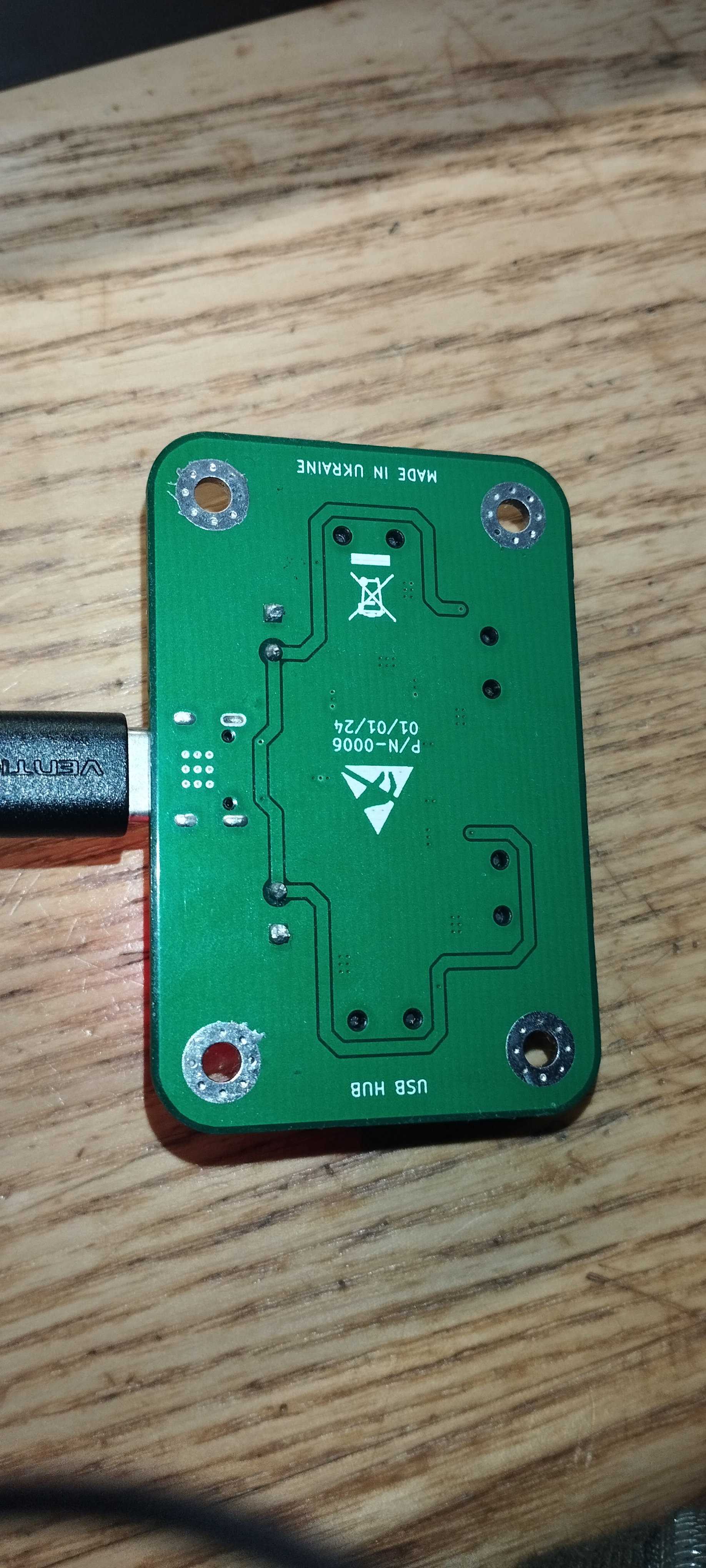

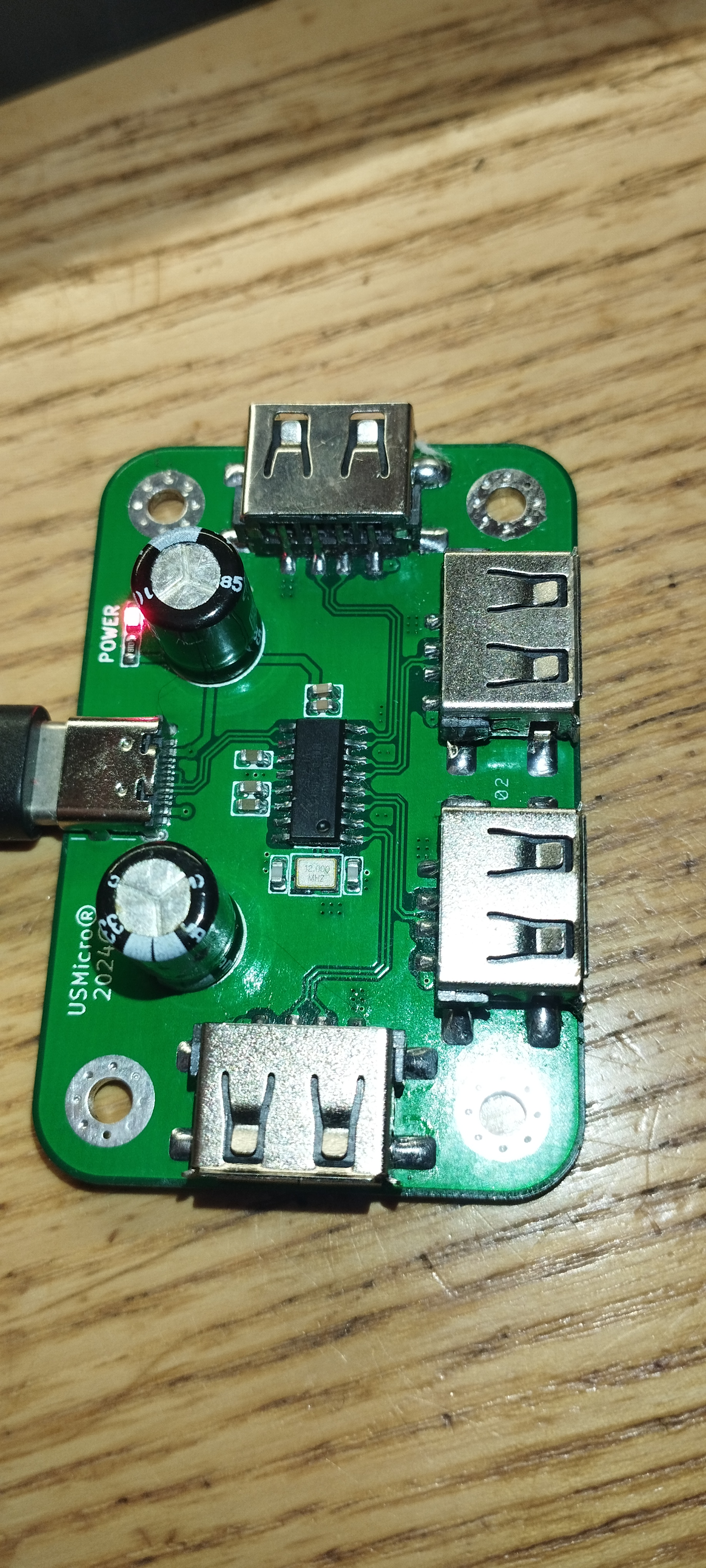

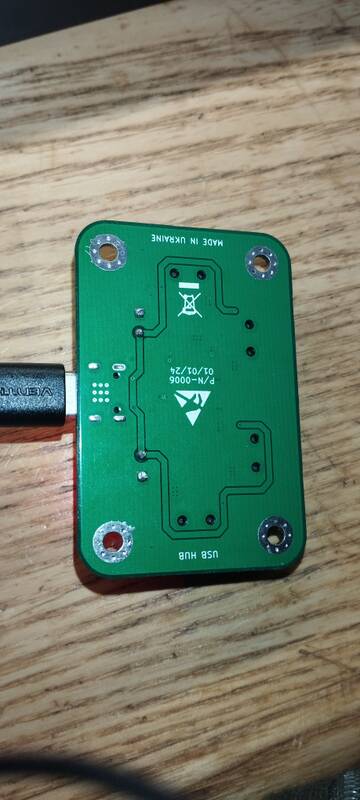

Сделал короче хаб, таки да, kagaimiq прав, тип хаба такой. Когда чип подключается к тому же хабу, то все остальное перезагружается (то что к этому хабу подключено..)
Ну, будем делать что то другое или без хаба.
- Подпись автора
By Admin
Поделиться3152024-02-27 00:31:49
- Администратор
- Сообщений: 1246
- Уважение: +45
- Подпись автора
By Admin
Поделиться3162024-05-09 19:56:07
BIOS написал(а):
Подтяжка вообще вроде нам не нужна на вход.
Интересный код ,
Обязательно присобачу и допилю уарт управление, уж очень перспективно и круто, даже кнопочки не нужно будет клацать на донгле)У меня оба варианта работают, наверно тупо от платформы зависит. Атмега деревянная просто). Но работает вроде идельно) Вот токо конченные дюпонты и провода бесят. Приходится просто спаивать норм проводами.
Есть ли у кого-нибудь схема подключения компьютера Arduino к JL USB, пожалуйста? Несмотря на то, что я пробовал раньше, я не уверен, правильно ли я сделал, потому что компьютер не распознает USB. Моя единственная проблема заключается в том, что два контакта вывода данных Arduino подключены к одному и тому же кабелю между компьютером и чипом JL. После того, как чип перейдет в режим uboot, нужно ли вынимать два контакта из Arduino или можно оставить как есть?
Я использую Google Translate, поэтому это может быть немного запутанно. Спасибо за чтение
Поделиться3172024-05-10 20:09:48
- Активный участник
- Сообщений: 129
- Уважение: +1
KIENlearnDev написал(а):
После того, как чип перейдет в режим uboot, нужно ли вынимать два контакта из Arduino или можно оставить как есть?
Да, Arduino нужно отключать от чипа JL после перехода в режим BOOT. Надо либо физически разрывать соединение, либо переводить пины Arduino в состояние "input", что равносильно z-состоянию выводов.
Arduino и USB компьютера не должны соединяться друг с другом. Чип JL подключается по отдельности либо к Arduino, либо к компьютеру. Но не к обоим сразу.
Перед подключением чипа JL к Arduino нужно выключить его питание. Питание подается на чип JL после того как он подключен к Arduino.
KIENlearnDev написал(а):
Я использую Google Translate
Это будет получше https://www.deepl.com
Отредактировано Alcest (2024-05-10 20:13:42)
Поделиться3182024-05-10 23:24:52
- Активный участник
- Сообщений: 182
- Уважение: +34
KIENlearnDev написал(а):
Есть ли у кого-нибудь схема подключения компьютера Arduino к JL USB, пожалуйста? Несмотря на то, что я пробовал раньше, я не уверен, правильно ли я сделал, потому что компьютер не распознает USB.
Какой скетч вы используете? И какой чип у вас? Это важно, так как на данный момент есть несколько вариаций скетчей которые работают по разному, и они могут не работать с некоторыми чипами.
- Подпись автора
水Mizu-DEC JLtech since 22.06.2019
Поделиться3192024-05-14 19:30:42
Всем здравствуйте !
У меня вопрос,читал но ничего не понял. Как перепрошить AC6925? где взять схему программатора на ардуино и что в нее прошить? какие программы скачать для программирования AC6925?
Поделиться3202024-05-14 20:15:54
Ага,кажется понял про подключение ардуино,буду пробовать
