Усилитель 2.1 на TPA3116 и bluetooth на AC6955F.

Страница:   1 2 3

Сообщений 21 страница 40 из 58

21

  • Автор: 240669
  • Активный участник
  • Сообщений: 40
  • Уважение: +0
BIOS написал(а):

Ну вот, другое дело.
-------------------------------------------------
Ссылка
pass - 1111
Тестируйте, должно всё работать.
-------------------------------------------------
Для прошивки - сдк уже скомпилирован, осталось только подключить чип к компу и запустить bat на исполнение
ac695n_soundbox_sdk-sdk_3.1.0\cpu\br23\tools\download\standard\download.bat
Дожидаемся процесса прошивки и закрытия CMD - и можно отключать и тестировать.
LED я до настроил, сдк проверил на моей плате, всё режимы работают как нужно.
Для обучения советую все таки прочитать все мануалы с переводчиком, а также можно сравнивать с не  настроенным сдк-  как я настроил под конкретную схему, этот чистый сдк.
.

А не подскажете, где посмотреть информацию, как изменить озвучивание и про замену названия блютуз и при подключении к компу?
И в том сдк, который вы скинули, есть обновление прошивки через usb?

22

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1362
  • Уважение: +54
240669 написал(а):

А не подскажете, где посмотреть информацию, как изменить озвучивание и про замену названия блютуз и при подключении к компу?
И в том сдк, который вы скинули, есть обновление прошивки через usb?

Хоть отпишитесь, работает или нет)
Да, обновы по усб работают + через аудиокарту.
ac695n_soundbox_sdk-sdk_3.1.0\doc\音箱配置工具使用说明.pdf -мануал по проге для настройке через прогу.
Про подключение к компу - нужно править дескриптор усб. Не помню было ли это в доках или нет.
А чем собственно не устраивает стандартный?

Подпись автора

By Admin

23

  • Автор: 240669
  • Активный участник
  • Сообщений: 40
  • Уважение: +0
BIOS написал(а):

Хоть отпишитесь, работает или нет)
Да, обновы по усб работают + через аудиокарту.
ac695n_soundbox_sdk-sdk_3.1.0\doc\音箱配置工具使用说明.pdf -мануал по проге для настройке через прогу.
Про подключение к компу - нужно править дескриптор усб. Не помню было ли это в доках или нет.
А чем собственно не устраивает стандартный?

Завтра проверю, отпишусь, спасибо большое!

24

  • Автор: 240669
  • Активный участник
  • Сообщений: 40
  • Уважение: +0
BIOS написал(а):

Здравствуйте, прошил сегодня чип.
При первом включении начал быстро моргать светодиод, но блютуз не видит чип
При нажатии на кнопку mode устройство подключилось к PC, выводит звук, громкость регулируется, треки переключаются, старт\стоп работает
При подключении USB флешки ничего не происходит
И да, озвучки (китайской) нет вообще

25

  • Автор: 240669
  • Активный участник
  • Сообщений: 40
  • Уважение: +0

Извиняюсь, ввел в заблуждение, USB и SD заработало
Но BT и озвучки так и не нет(

26

  • Автор: 240669
  • Активный участник
  • Сообщений: 40
  • Уважение: +0

Не могу редактировать сообщения
Напишу новое
Как теперь ввести в бут через usb?

27

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1362
  • Уважение: +54
240669 написал(а):

Извиняюсь, ввел в заблуждение, USB и SD заработало
Но BT и озвучки так и не нет(

Ищите косяк на плате. - попробуйте отключить комп, флешки, должен заморгать светодиод быстро, - это блютуз.
Попробуйте поднести телефон к чипу в плотную, может проблемы с антенной.
У меня все работает - могу снять видео.
Озвучка - там только при включении, переключение режимом озвучите сами.
Как перевести в бутлоадер? Прочитать предыдущие сообщения. Я красным цветом выделил даже их. Наверно не читали их, писанины много, но и легко это не объяснить,  придется читать абсолютно все, и даже мануалы.

Подпись автора

By Admin

28

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1362
  • Уважение: +54

Посмотрел плату, так я и думал)
Много косяков, не страшных, но хорошего мало.
Вы делаете СВЧ устройство , работающее на частотах 2400МГц.
Во первых - где конденсаторы корректирующие от каждой ноги кварца на землю? И полигоны кварца слишком большие. Одна нога залазит на антенну.  Кварц нужен +-10ppm.

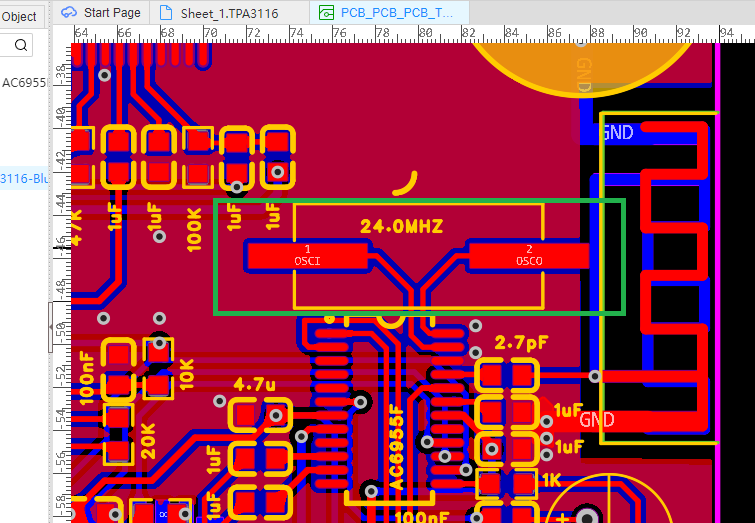

https://forumupload.ru/uploads/001b/ca/8a/2/t105823.png
Во вторых, у вас нету нормальной земли под чипом, и с обратной стороны земляной полигон тупо в воздухе висит, получается не земляной полигон, а антенна для сбора помех.

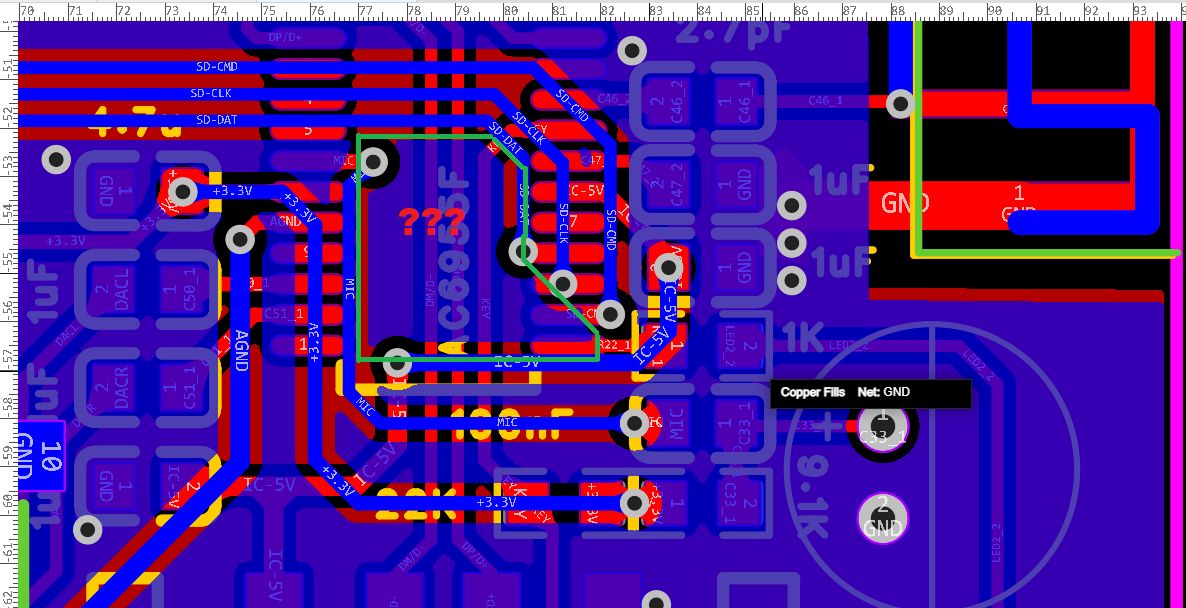

https://forumupload.ru/uploads/001b/ca/8a/2/t894427.png
Ну и почему не работает блютуз - я ванганул и угадал,
Так нельзя делать вообще! У вас антенны гасят друг друга,

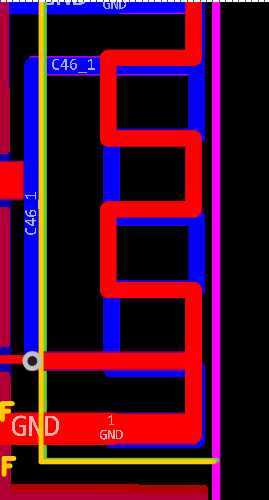

https://forumupload.ru/uploads/001b/ca/8a/2/t599781.png
Она должна быть только с лицевой стороны, удалите с задней стороны антенну, и оставьте просто пустой участок. Под антенной не должно быть ничего, ни земли ни других компонентов.
Как вариант - поддеть скальпелем медь антенны с задней стороны и оторвать её вообще.

Подпись автора

By Admin

29

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1362
  • Уважение: +54

Вообще, не сильно удачная ПП, дорожки прям под чипом, с обратной стороны прям под ножками чипа, особенно вывод антенны, под ней должна быть земля.

Подпись автора

By Admin

30

  • Автор: 240669
  • Активный участник
  • Сообщений: 40
  • Уважение: +0
BIOS написал(а):

Вообще, не сильно удачная ПП, дорожки прям под чипом, с обратной стороны прям под ножками чипа, особенно вывод антенны, под ней должна быть земля.

С платой я и не претендую на совершенство)
С блютузом разберусь, только всё-равно мне не понятно, как перевести микросхему в boot. Через донгл это понятно, не понятен момент с послать команду на перевод с компьютера. Какую команду и как ее послать? Или прошивка через флешку - как происходит, какой файл нужен для прошивки?

31

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1362
  • Уважение: +54

Подключили как аудиокарту - запустили ac695n_soundbox_sdk-sdk_3.1.0\cpu\br23\tools\download\soundcard\download.bat
Чип перезагрузится и начнется прошивка

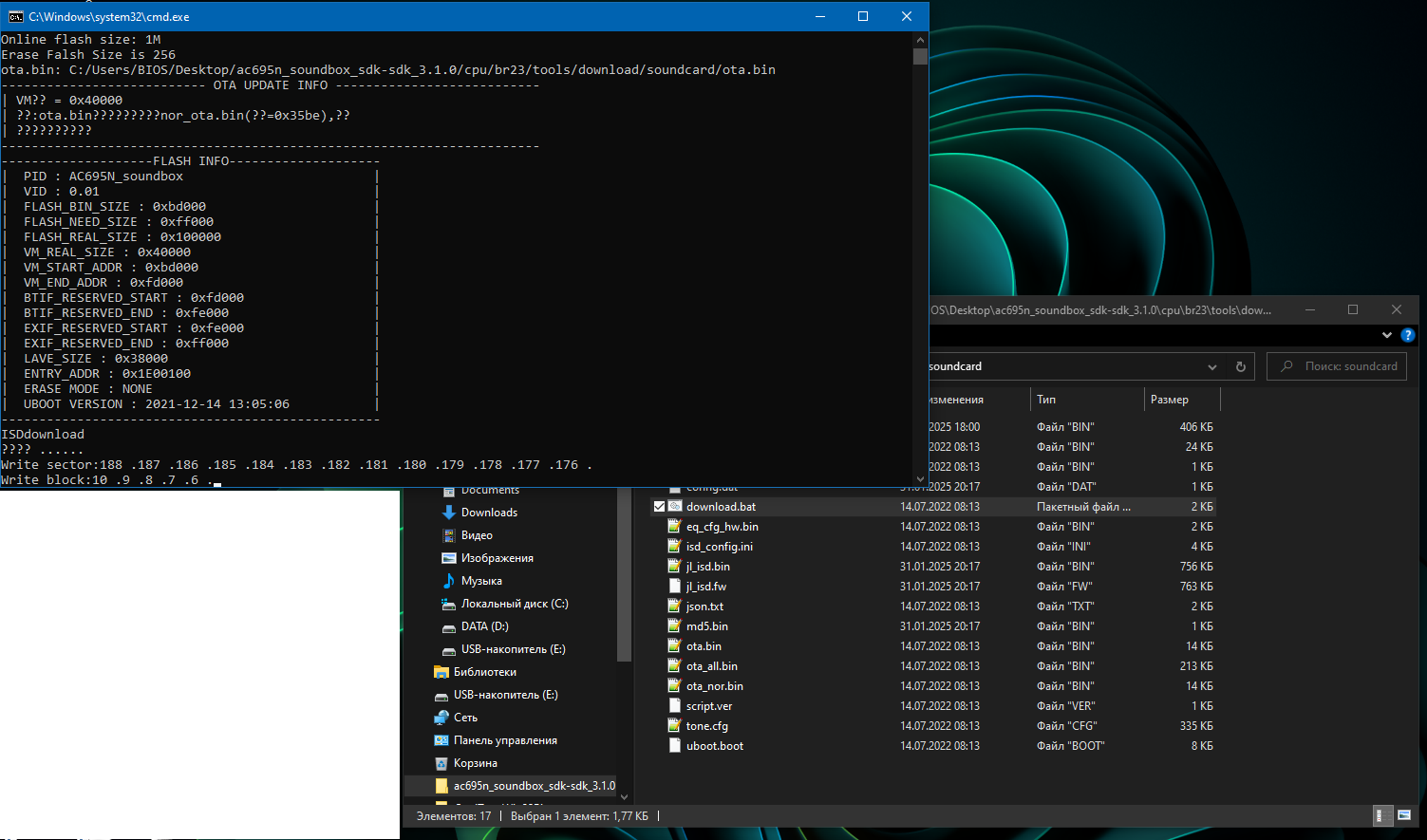

https://forumupload.ru/uploads/001b/ca/8a/2/t269584.png

Для обнов с флешки - в пустую флешку с FAT/FAT32 положить файл update.ufw и воткнуть флешку в чип. Дождаться пи-пи-пи, и вынуть флешку.
Блютуз - оторвите нижнюю антенну от платы.

Подпись автора

By Admin

32

  • Автор: 240669
  • Активный участник
  • Сообщений: 40
  • Уважение: +0
BIOS написал(а):

Подключили как аудиокарту - запустили ac695n_soundbox_sdk-sdk_3.1.0\cpu\br23\tools\download\soundcard\download.bat
Чип перезагрузится и начнется прошивка

Для обнов с флешки - в пустую флешку с FAT/FAT32 положить файл update.ufw и воткнуть флешку в чип. Дождаться пи-пи-пи, и вынуть флешку.
Блютуз - оторвите нижнюю антенну от платы.

Хорошо, в воскресенье сделаю.
Спасибо большое, что помогаете!)

33

  • Автор: 240669
  • Активный участник
  • Сообщений: 40
  • Уважение: +0
BIOS написал(а):

Блютуз - оторвите нижнюю антенну от платы.

Здравствуйте, нижнюю антену срезал дремелем под ноль, все-равно ничего, только светодиод быстро мигает
Еще не могу понять, 21 нога это вывод для антенны, но почему она звонится на землю? У вас так же?
что еще можно попробовать?

34

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1362
  • Уважение: +54
240669 написал(а):

Здравствуйте, нижнюю антену срезал дремелем под ноль, все-равно ничего, только светодиод быстро мигает
Еще не могу понять, 21 нога это вывод для антенны, но почему она звонится на землю? У вас так же?
что еще можно попробовать?

Так и должно звонится. Пару Ом. попробуйте отпаять кондер тот что на антенну, и вывод RF с чипа припаять проводок пару см.
Или как вариант - кварц.  Знаете точное название и документы на кварц?
Мобильник не пробовали другой?
И конфиги не крутили в чипе?

Подпись автора

By Admin

35

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1362
  • Уважение: +54

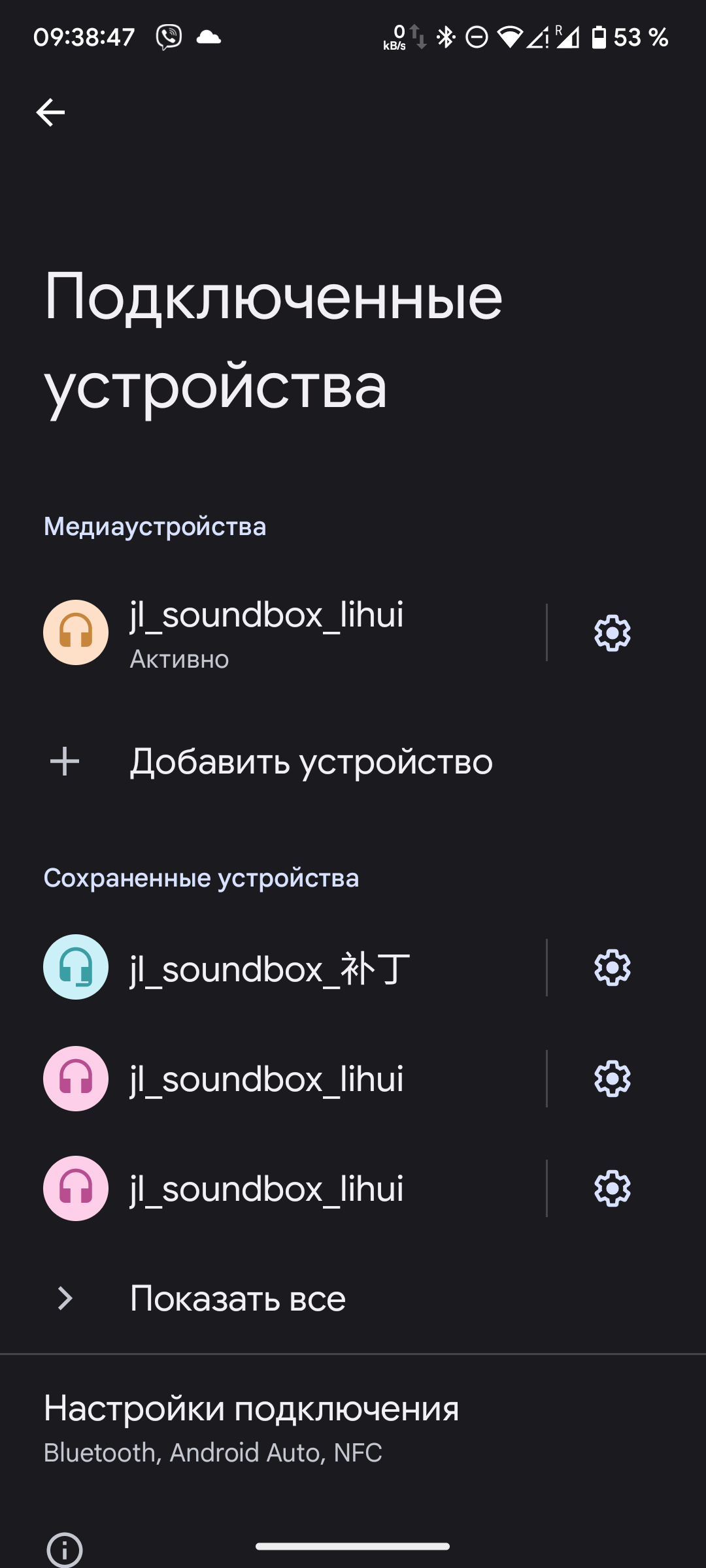

https://forumupload.ru/uploads/001b/ca/8a/2/t267774.png
Взял плату на AC6955F4 и проверил - работает.
На крайняк чип замените, но думаю может кварц.
У вас есть платки с чипами JL, попробуйте кварц от туда. Там нужен +-10PPM.

Подпись автора

By Admin

36

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1362
  • Уважение: +54

Кстати как вариант - снять чип и проверить, звонится ли контактная площадка 4 вывода на землю или нет. Не должна без чипа. Вообще будет работать и без конденсатора 2.7p - тупо замкнув его, он там работает как фильтр частот. Постоянки там нету. На некоторых платах так и сделано.
Вообще сначала с кварцом разберитесь. Из опыта говорю - очень требования высокие к нему. Если сильно будут гулять частоты то чип тупо не будет работать в нужном диапазоне 2441MHz-2448MHz.

Подпись автора

By Admin

37

  • Автор: 240669
  • Активный участник
  • Сообщений: 40
  • Уважение: +0

Конфиги не крутил, взял готовый файл для прошивки из sdk который в гугле вы выложили
Мобильники все перепробовал (4 шт), ни один не видит
Кондер отпаивал, провод припаивал, ниче не происходит
Кварц покупал вот такой https://www.belchip.by/product/?selected_product=18562
Что делать дальше не знаю
Кстати, нашел три схемы в инете, там везде CD карты подтянуто к 3,3 вольта, хз почему так

38

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1362
  • Уважение: +54
240669 написал(а):

Кстати, нашел три схемы в инете, там везде CD карты подтянуто к 3,3 вольта, хз почему так

Покажите.

Подпись автора

By Admin

39

  • Автор: 240669
  • Активный участник
  • Сообщений: 40
  • Уважение: +0
BIOS написал(а):

Кстати как вариант - снять чип и проверить, звонится ли контактная площадка 4 вывода на землю или нет. Не должна без чипа.

а 4 вывод у меня и с микросхемой на плате не звонится на землю

40

  • Автор: 240669
  • Активный участник
  • Сообщений: 40
  • Уважение: +0
BIOS написал(а):

Покажите.

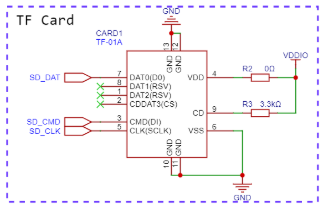

https://forumupload.ru/uploads/001b/ca/8a/199/t943301.png

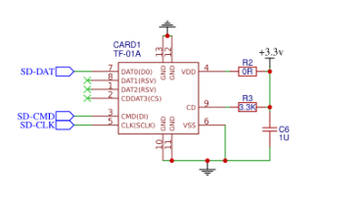

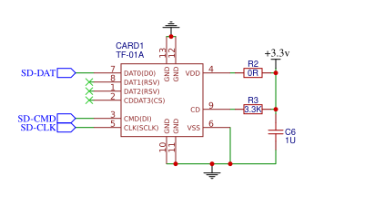

https://forumupload.ru/uploads/001b/ca/8a/199/t330896.png
https://forumupload.ru/uploads/001b/ca/8a/199/t587584.png
