Подключение разной периферии к JL SoC. SPI/I2C/I2S/PWM/UART/GPIO...

Страница:   1 … 7 8 9 10

Сообщений 161 страница 180 из 187

161

  • Автор: barbaror4
  • Активный участник
  • barbaror4
  • Сообщений: 68
  • Уважение: +1

Я прошил микропрограмму для BT201 (с I2C OLED). Я протестировал всё, что мог, и результаты находятся в спойлере/скрытом тексте (чтобы не засорять форум сообщениями. Также прошу прощения за частое размещение сообщений на форуме).

Прошил SDK 2.6.3, адаптированный для BT201, на свой AC6925B4. ADKey работает, FM-радио, воспроизведение с USB работает, режим ПК (USB-аудио) работает, воспроизведение с SD-карты (TF) работает, регулировка громкости нажатием кнопок «Следующий» и «Предыдущий» работает, Bluetooth работает. Неожиданный поворот? Я не подключил OLED-дисплей   :D  , так как у меня его нет, но я куплю его и тщательно протестирую. Пока все хорошо, FLAC, WAV, SBC, MP3 работают!!

Отредактировано barbaror4 (2026-04-22 22:01:42)

Подпись автора

"JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"

162

  • Автор: barbaror4
  • Активный участник
  • barbaror4
  • Сообщений: 68
  • Уважение: +1

Я обнаружил интересную ошибку, не знаю, знает ли кто-нибудь о ней, но когда подключаешь плату к компьютеру, она отображается как USB Audio, а также как BR21 UBOOT, что меня удивило. При попытке прошить её с помощью ISD, программа зависает на полпути, и имя меняется на BR17 UBOOT2.00. Но когда я правильно перевожу чип в режим загрузчика, прошивка записывается. Интересно, сколько же жуков существует в мире...  :'(

Подпись автора

"JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"

163

  • Автор: barbaror4
  • Активный участник
  • barbaror4
  • Сообщений: 68
  • Уважение: +1

https://upforme.ru/uploads/001b/ca/8a/339/t34932.jpg

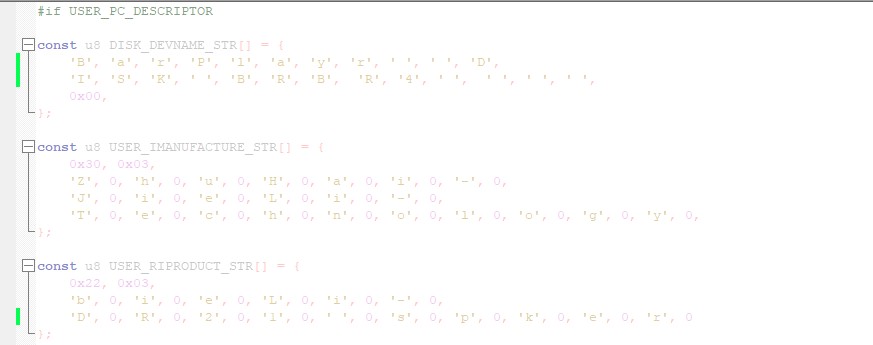

Кто-нибудь знает, как изменить имя UAC? ​​Я пробовал менять имя диска через USER_DESCRIPTOR_PC, но UAC (USB Audio Class) не изменил.
https://upforme.ru/uploads/001b/ca/8a/339/t408111.jpg

Подпись автора

"JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"

164

  • Автор: barbaror4
  • Активный участник
  • barbaror4
  • Сообщений: 68
  • Уважение: +1
amateur написал(а):

Я просто плохо искал.

У меня тоже есть ЖК-монитор 20x4, я хочу подключить его через IІC. Можете прислать код драйвера для 20x4? (Если есть версия для IІC, это было бы лучше).

Подпись автора

"JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"

165

  • Автор: amateur
  • Модератор
  • Сообщений: 203
  • Уважение: +14
barbaror4 написал(а):

я хочу подключить его через IІC

не советую, через SPI работает быстрее

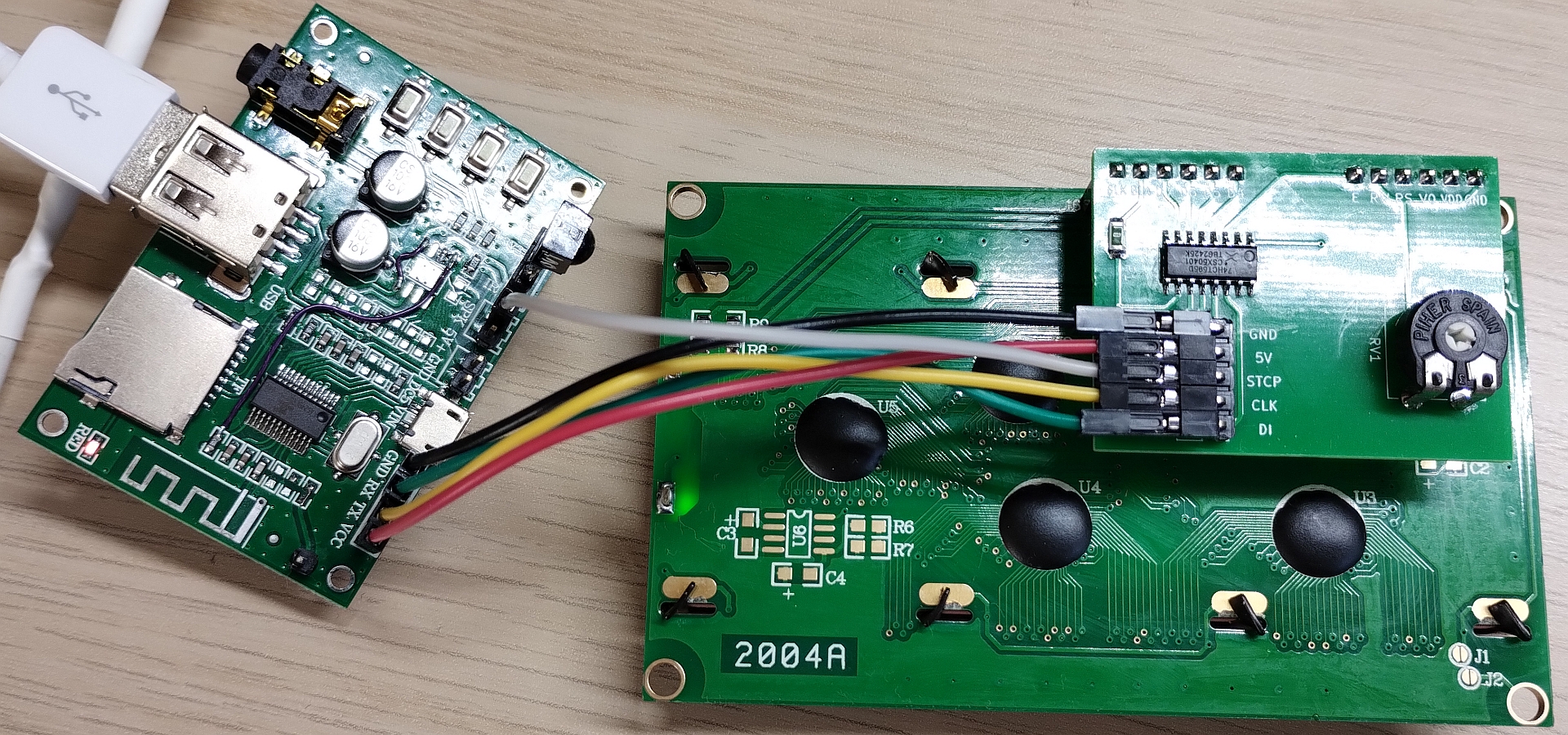

https://upforme.ru/uploads/001b/ca/8a/24/t790526.jpg

166

  • Автор: barbaror4
  • Активный участник
  • barbaror4
  • Сообщений: 68
  • Уважение: +1
amateur написал(а):

I don't recommend it, it works faster via SPI

Какой конвертер вы использовали? 74HC?

Подпись автора

"JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"

167

  • Автор: amateur
  • Модератор
  • Сообщений: 203
  • Уважение: +14

74HCT595. если использовать 2 74HCT595 и 8 бит режим LCD то можно еще немного ускорить

168

  • Автор: barbaror4
  • Активный участник
  • barbaror4
  • Сообщений: 68
  • Уважение: +1
amateur написал(а):

74HCT595. If you use 2 74HCT595 and 8-bit LCD mode, you can speed it up a little more.

Хорошо, спасибо.

Подпись автора

"JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"

169

  • Автор: barbaror4
  • Активный участник
  • barbaror4
  • Сообщений: 68
  • Уважение: +1

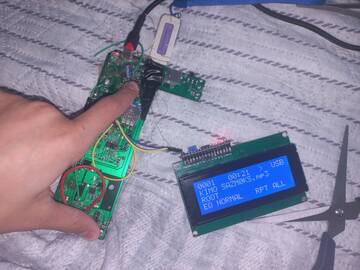

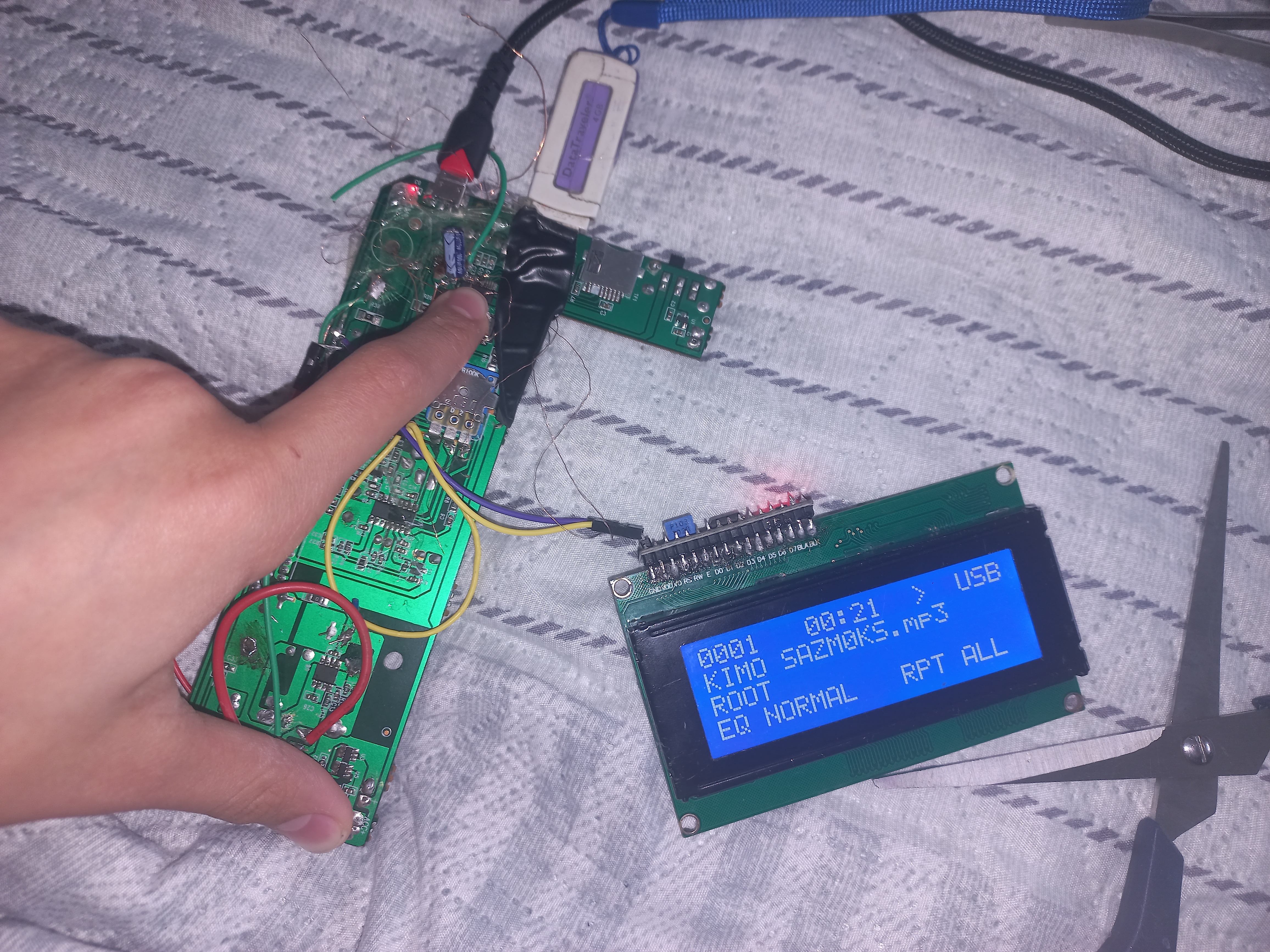

https://upforme.ru/uploads/001b/ca/8a/339/t118301.jpg
Оно проявляет признаки жизни.  ^^ ,Остался один вопрос: как изменить эквалайзер, настройки повтора, выбрать папки и т.д.?

Подпись автора

"JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"

170

  • Автор: barbaror4
  • Активный участник
  • barbaror4
  • Сообщений: 68
  • Уважение: +1
amateur написал(а):

не советую, через SPI работает быстрее

Как использовать с ним ИК-пульт?

Подпись автора

"JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"

171

  • Автор: barbaror4
  • Активный участник
  • barbaror4
  • Сообщений: 68
  • Уважение: +1
barbaror4 написал(а):

Как использовать с ним ИК-пульт?

Разобрался, теперь настраиваю свои собственные команды для эмоций.

Подпись автора

"JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"

172

  • Автор: barbaror4
  • Активный участник
  • barbaror4
  • Сообщений: 68
  • Уважение: +1
amateur написал(а):

74HCT595. если использовать 2 74HCT595 и 8 бит режим LCD то можно еще немного ускорить

Привет, можешь привести пример использования ИК-команд? Например, я хочу, чтобы 0xE0E0E01F соответствовало "VOL+".

Подпись автора

"JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"

173

  • Автор: amateur
  • Модератор
  • Сообщений: 203
  • Уважение: +14

ик пульт поддерживается только NEC.
include\cpu\key_drv\key_drv_ir.h
cpu\key_drv\key_drv_ir.c
task_manager\task_music\task_music_key.c

174

  • Автор: barbaror4
  • Активный участник
  • barbaror4
  • Сообщений: 68
  • Уважение: +1
amateur написал(а):

The IR remote control is supported only by NEC.
include\cpu\key_drv\key_drv_ir.h
cpu\key_drv\key_drv_ir.c
task_manager\task_music\task_music_key.c

Хорошо, а как мне определить команды в коде?Или есть способ изменить поддержку на другую?

Отредактировано barbaror4 (2026-04-28 18:56:34)

Подпись автора

"JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"

175

  • Автор: amateur
  • Модератор
  • Сообщений: 203
  • Уважение: +14
barbaror4 написал(а):

Или есть способ изменить поддержку на другую?

не знаю как, не думал об этом, доволен тем что есть. подойдет любой NEC пульт

176

  • Автор: barbaror4
  • Активный участник
  • barbaror4
  • Сообщений: 68
  • Уважение: +1
amateur написал(а):

I don't know how, I didn't think about it, I'm happy with what I have. Any NEC remote will do.

К моему счастью, я нашел пульт NEC. ИК-код универсальный или мне все равно придется менять его вручную?количество кнопок отличается

Отредактировано barbaror4 (2026-04-28 19:11:11)

Подпись автора

"JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"

177

  • Автор: amateur
  • Модератор
  • Сообщений: 203
  • Уважение: +14

buttoncode=ir_code.wData

const u8 IRTabFF00[] = {
...

    IR_11,//index=24=buttoncode MSG_XY IR_11 from task_xy_key.c
...

178

  • Автор: barbaror4
  • Активный участник
  • barbaror4
  • Сообщений: 68
  • Уважение: +1
amateur написал(а):

buttoncode=ir_code.wData

const u8 IRTabFF00[] = {
...

    IR_11,//index=24=buttoncode MSG_XY IR_11 from task_xy_key.c
...

Технически, я могу изменить ИК-разъем драйвера замка зажигания, поскольку он содержит IR0 и т.д., а также NKEY с командой NEC, так что, возможно, я могу их добавить? Например, #define NKEY_A2 IR_00 // 0xFFA25D -> POWER
#define NKEY_62 IR_01 // 0xFF629D -> MODE
#define NKEY_E2 IR_02 // 0xFFE21D -> MUTE

Подпись автора

"JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"

179

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1604
  • Уважение: +69

В фильтре key_drv_ir.c (вроде в нем ) где указан  If user code == FF00
Можно расскоментировать, и через дебаг отснифить реальные команды от пульта. (Не забыв в фильтре указвть нужный User Code после всех настроек и сниффинга команд)
Потом там где дефайны  номеров кнопок, вместо номеров кнопок можно указать HEX значение
#define KEY_1   0xFF629D (0x629D)  И тд. И уже по номерам кнопок изменять команды в task_manager/key_drv
При этом не забыв добавитъ свои кнопки, или создать таблицу аналогчную этой
const u8 IRTabFF00[]
//////////////////////////////
И в обработчик  там же ниже тоже вставитъ void от своей таблицы.

Подпись автора

USMicro® 2026©

180

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1604
  • Уважение: +69

Еще если IR кнопок больше чем 21 - нужно изменить значение в основном конфиге  конфиге.
#define KEY_IR_NUM_MAX      21

Подпись автора

USMicro® 2026©
