Подключение разной периферии к JL SoC. SPI/I2C/I2S/PWM/UART/GPIO...

Поделиться1212025-07-26 15:07:38

Автор: amateur
Модератор
Сообщений: 216
Уважение: +15

kagaimiq написал(а):

Для русского (cp1251) нужно в прошивку добавлять файлы f_cp1251_s.pix и f_cp1251.tab вместо f_ascii_s.pix, f_gb2312_s.pix и f_gb2312.tab.

Только в этом случае отображение (в данном случае) кириллицы всё равно работать нормально не будет.
Да, там где текст оторбражается как 'ANSI', там будет работать нормально, но когда будет отображаться UTF-16 (т.е. имена файлов в плеере), вместо неё будет отображаться мусор или может даже произойти перезагрузка чипа.

(такое происходит и со штатными tab/pix файлами)

Эта проблема не только в cp1251 но и во всём font_OtherLanguage, так как там неправильно парсится сам TAB файл для конвертации с юникода в кодовую страницу к которой относится сам PIX файл.

На 695х похоже такая же ерунда, если так то на стандартном сдк нормальную локализацию не сделать. Как в старые времена, только ascii в именах файлов.

Поделиться1222025-07-30 22:43:40

Автор: amateur
Модератор
Сообщений: 216
Уважение: +15

amateur написал(а):

На 695х похоже такая же ерунда, если так то на стандартном сдк нормальную локализацию не сделать. Как в старые времена, только ascii в именах файлов.

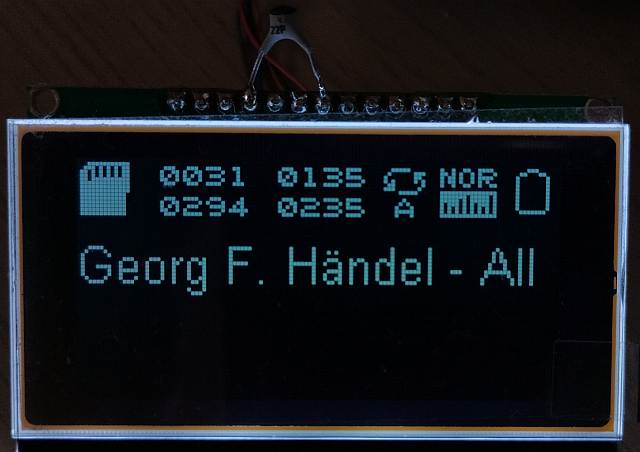

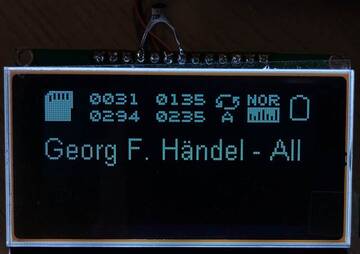

В общем работает, но не понятно почему так.

Код:

#if LANGUAGE&BIT(English)
    {
        .language_id = English,
        .flags = FONT_SHOW_PIXEL | FONT_SHOW_MULTI_LINE,
        .pixel.file.name = (char *)FONT_PATH"F_CP1252.PIX", //а это вообще роли не играет, можно закомментиривать
        .ascpixel.file.name = (char *)FONT_PATH"F_CP1252.PIX",//подсунул сюда это вместо F_ASCII.PIX
        .tabfile.name = (char *)FONT_PATH"F_CP1252.TAB",
        .isgb2312 = false,
        .bigendian = false,
        .putchar = font_putchar,
    },

Поделиться1232025-07-31 23:33:12

Автор: BIOS
Администратор
Сообщений: 1646
Уважение: +71

amateur написал(а):

В общем работает, но не понятно почему так.

Работает, и в названиях файлов тоже?

Подпись автора: USMicro® 2026©

Поделиться1242025-08-01 00:14:39

Автор: amateur
Модератор
Сообщений: 216
Уважение: +15

BIOS написал(а):

Работает, и в названиях файлов тоже?

Да, pix файлы именно для того. UI стринги они в JL.str. Там тоже не все в порядке, изменения шрифта игнорируются.

Поделиться1252025-08-02 20:45:04

Автор: amateur
Модератор
Сообщений: 216
Уважение: +15

BIOS написал(а):

Работает, и в названиях файлов тоже?

amateur написал(а):

Да, pix файлы именно для того. UI стринги они в JL.str. Там тоже не все в порядке, изменения шрифта игнорируются.

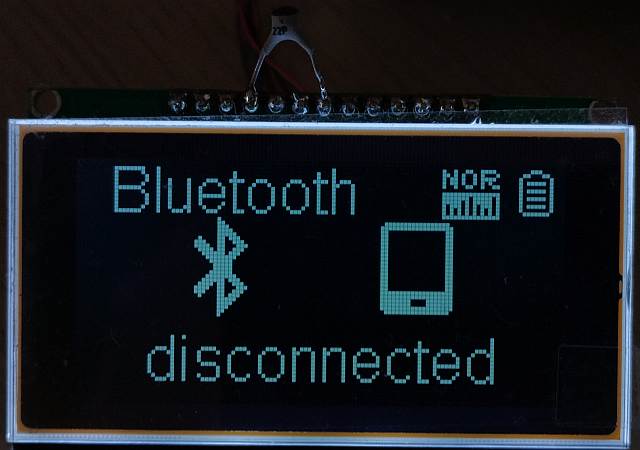

Работает всё-таки. UI шрифты меняются всё-таки в excel. А не как китайцы пишут в мануале что в их программе это нужно делать.

Поделиться1262025-08-02 22:07:34

Автор: amateur
Модератор
Сообщений: 216
Уважение: +15

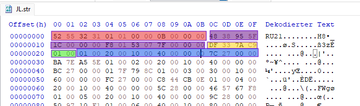

По поводу .str файлов тут неудобство что для генерации excel нужен. В этих .str файлах формат очень похож как у .pix файлов только есть пара непонятных байтов, скорее всего какая-то checksum. Если догадаться что это за байты можно было бы написать свою программку для генерации этих файлов. Тогда можно отказаться от excel.

Что я догадался:
красное: всегда одинаково
фиолетовое: неизвестно, для начала все равно
желтое: похоже на checksum, причем похоже реагирует только на количество байтов и пикселей в стринге, т.е. 3-10байт
зеленое:всегда одинаково
синее:
1,2 байт: номер стринга в result_str_index.h
3,4 байт: ширина стринга в пикселях
5,6 байт: высота стринга в битах
7,8,9,10 байт: кол-во байт в стринге
11,12,13,14 байт: оффсет где начинаются пиксель-данные.

вот как пример:

1 и 2: разница только в длине стринга

1 и 3: стринг одинаковый но оффсет разный (ну еще номер вместо 48 D8, в 1-м и 2-м только один язык был а в 3-м 3 языка 48*3=D8)

Код:

1.  73 42 E0 B8 01 00 48 00 38 00 10 00 70 00 00 00 79 2A 00 00

2.  14 6E 1D EF 01 00 48 00 40 00 10 00 80 00 00 00 79 2A 00 00

3.  F8 F4 E0 B8 01 00 D8 00 38 00 10 00 70 00 00 00 35 64 00 00

Поделиться1272025-08-02 22:45:31

Автор: kagaimiq
Активный участник
Сообщений: 209
Уважение: +47

Байты 0-15 = RES_HEAD_T — заголовок
0-3 = magic ('R' 'U' '2' 0x31) — сигнатура
4-5 = version (0x101) — версия
6-7 = bPanelType (0) — тип дисплея
8-9 = totalPage — кол-во страниц (относится к файлу JL.res)
10-11 = reserved
12-15 = resver — некая версия, проверяющееся через res_file_version_compare, в SDK вроде бы нигде не используется

Байты 16-27 = RES_ENTRY_T — описание секции со строками (bItemType = 0x53 = 'S')
16-19 = dwOffset — смещение к описанию каждой строки
20-21 = wCount — кол-во строк
22 = bItemType — тип (0x53 = 'S' = строки)
23 = langsum — кол-во языков (кол-во строк для одного языка = wCount / langsum)
24-27 = language — битовая маска с языками, которые присутствуют в файле

С байта 28 (dwOffset = 0x1c у RES_ENTRY_T выше) = RES_STR_T
0-1 = head_crc — CRC16 заголовка (байтов 2-19)
2-3 = data_crc — CRC16 данных
4-5 = res_type — 1
6-7 = type_id — индекс строки
8-9 = wWidth — ширина
10-11 = wHeight — высота
12-15 = dwLength — размер данных
16-19 = dwOffset — смещение к началу данных

Подпись автора: 水Mizu-DEC JLtech since 22.06.2019

Поделиться1282025-08-02 23:39:28

Автор: amateur
Модератор
Сообщений: 216
Уважение: +15

kagaimiq написал(а):

Байты..

Спасибо, это ты где-то в *.а нашел?

Поделиться1292025-09-08 22:31:36

Автор: amateur
Модератор
Сообщений: 216
Уважение: +15

amateur написал(а):

А как показывается название папки на стандартном LCD? У меня почему-то только на первом файле в папке показывается нормальное название. При переходе к следующему файлу, не важно вручную или автоматически, показывается сокращение. Только при смене папки и только на первом файле опять полное название.
Примерно так: 80's Collection превращается в 80'SCO~2.

все пытаюсь приделать LCD 2004 на AC6925

Вернулся к этой теме. До сих пор у меня было так: если lfn_cnt==0 это либо папка ROOT либо просто нужно показывать последнее название которое было в юникоде, как-никак в 2025 живем, все давно должно быть в юникоде.

Попробовал по другому,

Код:

common\file_operate\file_operate.c
    case FOP_OPEN_FILE_BYNUM:
        fop_printf("FOP_OPEN_FILE_BYNUM\n");
        ret = fs_get_file_byindex(&(obj->fop_file->fs_hdl), &(obj->fop_file->file_hdl), 0);//добавил
        ret = fs_get_file_byindex(&(obj->fop_file->fs_hdl), &(obj->fop_file->file_hdl), obj->fop_info->filenum);

пока побочных эффектов не заметил

Поделиться1302025-09-09 23:59:34

Автор: amateur
Модератор
Сообщений: 216
Уважение: +15

kagaimiq написал(а):

Для русского (cp1251) нужно в прошивку добавлять файлы f_cp1251_s.pix и f_cp1251.tab вместо f_ascii_s.pix, f_gb2312_s.pix и f_gb2312.tab.

Только в этом случае отображение (в данном случае) кириллицы всё равно работать нормально не будет.
Да, там где текст оторбражается как 'ANSI', там будет работать нормально, но когда будет отображаться UTF-16 (т.е. имена файлов в плеере), вместо неё будет отображаться мусор или может даже произойти перезагрузка чипа.

(такое происходит и со штатными tab/pix файлами)

Эта проблема не только в cp1251 но и во всём font_OtherLanguage, так как там неправильно парсится сам TAB файл для конвертации с юникода в кодовую страницу к которой относится сам PIX файл.

Работает только cp1252, все что больше 255 не работает. Как они так жидко обделались, там вроде ничего сложного быть не должно..

Поделиться1312025-09-14 07:19:34

Автор: BIOS
Администратор
Сообщений: 1646
Уважение: +71

Ну кто же знал что лог дебага, от аудио отстает на пару сек, там или буферизация,или хз чего. Но вот прикол, былся пару часов над не существующей проблемой! Одел наушники и послушал, когда звук в 0-1 то он прям сразу за нажатием кнопок происходит, а принт тупит.

Код:

common vol-: 1
[Info]: [APP_ACTION]common_key_event:162

[Info]: [APP_ACTION]COMMON KEY_VOL_DOWN

common vol-: 0
[IR] NEW_KEY: 41
[Info]: [APP_ACTION]common_key_event:161

[Info]: [APP_ACTION]COMMON KEY_VOL_UP

common vol+: 1

Люблю такой дебаг, %-)

Подпись автора: USMicro® 2026©

Поделиться1322026-03-21 16:13:46

Автор: Rom4ik54321
Новичок
Сообщений: 6
Уважение: +0

Добренького всем, подскажите можно с данного чипа JL AS218P0C462-25A4 снять аналоговый аудио сигнал для линейного выхода? На плате контроллера расположено два модудя блютус, один отвечает за управление датчиками и обменом цифровой информацией, с итерфейсом UART (HC-08 BLUETOOTH UART COMMUNICATION MODULE), а второй отвечает неосредственно за звук и Даташит к сожалению не получилось найти на данную микросхему но вот плеер/гарнитура у меня именно на чипе JL, из за чего предполагаю связь с звуком. Заранее благодарен за любую помощь в данном вопросе!

Поделиться1332026-03-21 18:12:43

Автор: BIOS
Администратор
Сообщений: 1646
Уважение: +71

Rom4ik54321 написал(а):

JL AS218P0C462-25A4

AC6925A.

Rom4ik54321 написал(а):

Добренького всем, подскажите можно с данного чипа JL AS218P0C462-25A4

Если софтово не отключено, то просто подпаяться. А если отключено - заново собрать прошивку из сдк.

Поделиться1342026-03-21 23:13:43

Автор: Rom4ik54321
Новичок
Сообщений: 6
Уважение: +0

BIOS написал(а):

AC6925A.

Если софтово не отключено, то просто подпаяться. А если отключено - заново собрать прошивку из сдк.

А какие контакты на звук идут, чтоб проверить? Даташит не получилось найти. По хорошему может в этой мирухе можно как то и раздачу блютус сигнала включить, чтоб не морочится с линейным выходом, но к сожалению в програмировании очень слабо разбираюсь. Плеер второй год уже не могу заняться 🤪, всё откладываю😔, хоть и програматор спецом закупленный лежит пылится...

Поделиться1352026-03-22 20:21:32

Автор: Rom4ik54321
Новичок
Сообщений: 6
Уважение: +0

Чип AC6925A найден быстро https://www.kepuhaodianzikeji.com/newsinfo/643148.html . Благодарю за информацию! Сначала не совсем понял, сообщение выше отправил...

Поделиться1362026-04-18 19:10:29

Автор: barbaror4
Активный участник
Сообщений: 81
Уважение: +2

Здравствуйте! Интересует возможность использования ЖК-дисплея ST7920 с этим устройством, поскольку он у меня уже есть. Но если для него нет готовых библиотек, я куплю SSD1306 I2C. (К Bt201/AC6925B4 )(будет использовать английский язык)
Спасибо

Отредактировано barbaror4 (2026-04-18 19:15:19)

Подпись автора: "JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"

Поделиться1372026-04-19 00:40:16

Автор: barbaror4
Активный участник
Сообщений: 81
Уважение: +2

barbaror4 написал(а):

Здравствуйте! Интересует возможность использования ЖК-дисплея ST7920 с этим устройством, поскольку он у меня уже есть. Но если для него нет готовых библиотек, я куплю SSD1306 I2C. (К Bt201/AC6925B4 )(будет использовать английский язык)
Спасибо

Отредактировано barbaror4 (Вчера 19:15:19)

В общем, столкнулся с проблемой: PC3, PC4, PC5 заняты SD-картой, я могу использовать PB0, PB1, но PB5 и PB4 остаются свободными...

Подпись автора: "JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"

Поделиться1382026-04-19 11:07:51

Автор: Rahul
Участник
Сообщений: 10
Уважение: +0

Friends every time reflash after dead modules

Поделиться1392026-04-19 12:46:55

Автор: barbaror4
Активный участник
Сообщений: 81
Уважение: +2

barbaror4 написал(а):

So, I ran into a problem: PC3, PC4, PC5 are occupied by SD card, I can use PB0, PB1, but PB5 and PB4 remain free...

Итак, мой план — использовать стандартный SDK 2.6.3 вместо BT201, напишу собственную библиотеку инициализации/GDRAM для ST7920 или для LCD-дисплея или LCD12864. ADK работает на PA3, светодиодный индикатор использовать не буду, так что PB3, PB4, PB5 и PB0 будут свободны для использования!

Подпись автора: "JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"

Поделиться1402026-04-19 17:03:11

Автор: barbaror4
Активный участник
Сообщений: 81
Уважение: +2

В общем, если коротко, я не смог написать это сам, и был бы очень рад, если бы кто-нибудь помог или предложил готовую библиотеку для ST7920. Спасибо.

Подпись автора: "JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"
