Она самая, я уже слил с нее прошивку и распаковал.
JL SoC. 杰理芯片
Сообщений 1881 страница 1900 из 1914
Поделиться18822026-05-14 16:06:49
- Активный участник
- Сообщений: 104
- Уважение: +4
lestat написал(а):
Она самая, я уже слил с нее прошивку и распаковал.
хороший!
Отредактировано barbaror4 (2026-05-14 16:07:02)
- Подпись автора
Türkiye
Поделиться18832026-05-14 18:01:25
- Администратор
- Сообщений: 1685
- Уважение: +74
lestat Даташита нет именно на C версию чипа.

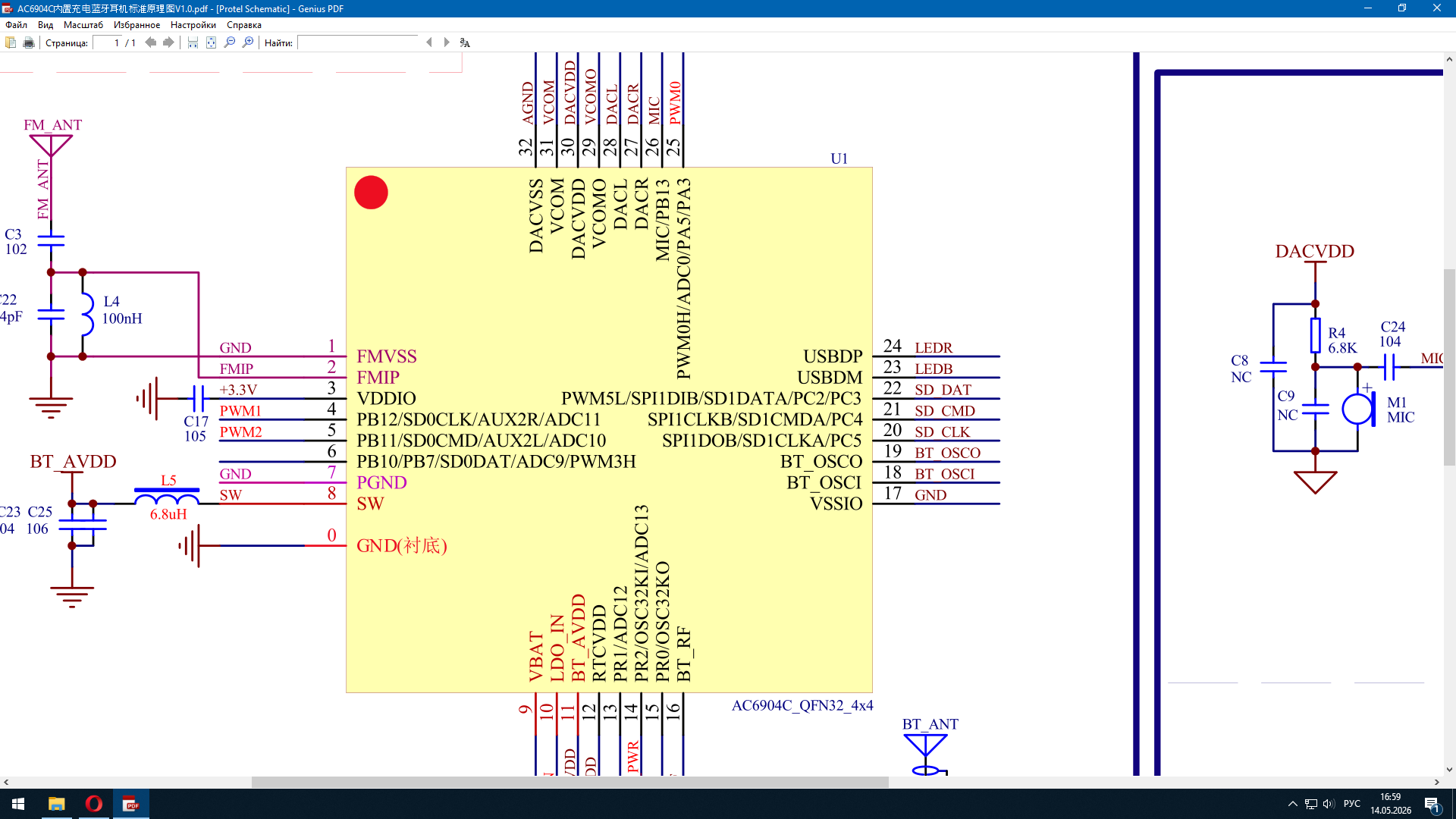

Но зато есть схема, там можно выдрать распиновку. ДШ например можно взять от 6905, или 6901, один фиг кристалл один и тот же.
- Подпись автора
USMicro® 2026©
Поделиться18842026-05-15 10:28:07
BIOS очень сильно похоже, там и схема один в один. Номиналы конденсаторов, резисторов и индуктивности совпадает. Возникает вопрос нужна ли именно моя схема, т.к. она похоже типовая?
Поделиться18852026-05-17 22:08:34
- Активный участник
- Сообщений: 104
- Уважение: +4
Mohammadminaei написал(а):
Hi
добро пожаловать
- Подпись автора
Türkiye
Поделиться18862026-05-25 13:09:35
Hi everyone,
I found this forum from another forum. There's a lot of useful information about JL chips here.
I have question, maybe you can help. I bought a simple Bluetooth transmitter/receiver chip - kcx_bt_emitter. I managed to connect to it via UART. I'd like to use AT commands to obtain information about the connected device (wireless speaker), among other things. I'd also like to manage which Bluetooth device the kcx module should connect to.
Unfortunately, not all AT commands work. I found a set of commands that should work with version 1.7. However, I have version 1.8.
After sending the AT+GMR? I receive a response:
OK+VERS :KCX_BT_RTX_V1.8
But when I send the command: AT+VMLINK? There's no response. The same results occur whether the module is connected to a speaker or not.
The module is built on the FP00392-56C8 chip. Probably it is AC6956C.
I'm wondering if there's a chance to downgrade to version 1.7. Or possibly enable all AT commands.
Best Regards,
Dawid
Поделиться18872026-05-26 17:39:48
dawid90u написал(а):
I'm wondering if there's a chance to downgrade to version 1.7. Or possibly enable all AT commands.
It is not possible to enable commands. You must flash different firmware.
First, you need to back up your firmware.
Download https://github.com/kagaimiq/jl-uboot-tool
Connect the module to your PC.
Run jluboottool.py
Wait a few seconds.
Exit jluboottool.py
Run jluboottool.py again.
Save your firmware.
--------------------------------------------------------------------------

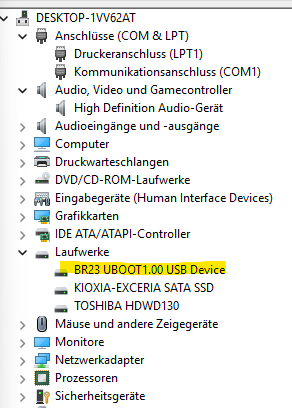

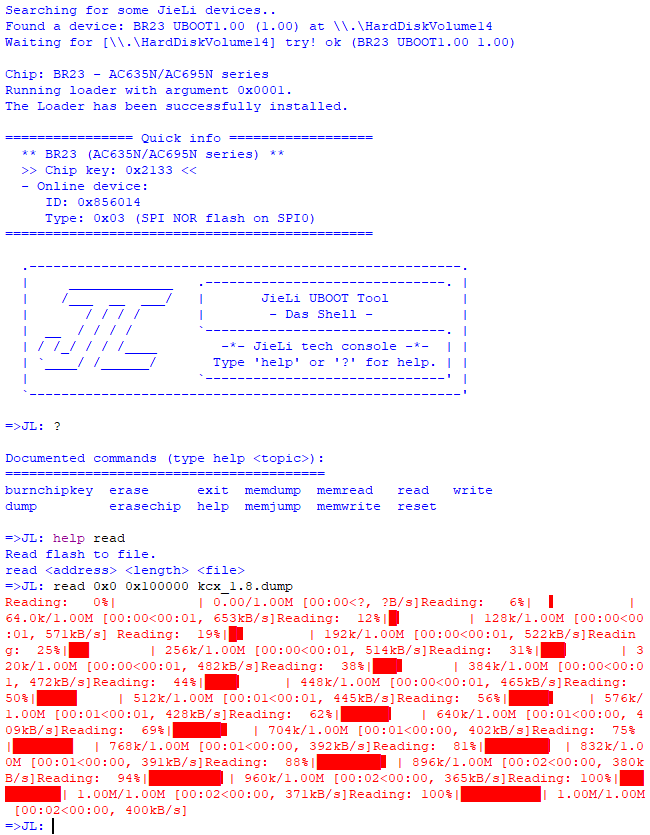

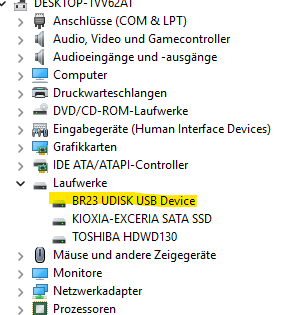

Edit: added a screenshot. This makes it more accurate and clearer.
Отредактировано amateur (2026-05-28 16:09:57)
Поделиться18882026-05-27 16:10:32
Hello thanks again for the help in this forum is great. I have positivly flash the chip jieli AC6956C board. everything is working except the led and i cannot get it to work. if 3v are applied the led works, also if insert in the main app a gpio input it turn on. but from the sdk i cannot when compile the demo. these are the pictures a help would be appriciated.
Отредактировано gtech (2026-05-27 16:12:58)
Поделиться18892026-05-27 18:42:14
//*********************************************************************************//
// LED 配置 //
//******************************************************************************
#if TCFG_ADKEY_LED_IO_REUSE
//打开ADKEY和LED IO复用功能，LED使用ADKEY_IO
#define TCFG_PWMLED_ENABLE DISABLE_THIS_MOUDLE //是否支持PMW LED推灯模块
#define TCFG_PWMLED_IOMODE LED_ONE_IO_MODE //LED模式，单IO还是两个IO推灯
#define TCFG_PWMLED_PIN TCFG_ADKEY_PORT //LED使用的IO口
#else
#define TCFG_PWMLED_ENABLE ENABLE_THIS_MOUDLE //是否支持PMW LED推灯模块
#define TCFG_PWMLED_IOMODE LED_ONE_IO_MODE //LED模式，单IO还是两个IO推灯
#define TCFG_PWMLED_PIN IO_PORTC_03 //LED使用的IO口 注意和led7是否有io冲突
#endif
//*********************************************************************************//
Поделиться18902026-05-27 18:51:42
- Активный участник
- Сообщений: 104
- Уважение: +4
gtech написал(а):
Hello thanks again for the help in this forum is great. I have positivly flash the chip jieli AC6956C board. everything is working except the led and i cannot get it to work. if 3v are applied the led works, also if insert in the main app a gpio input it turn on. but from the sdk i cannot when compile the demo. these are the pictures a help would be appriciated.
Отредактировано gtech (Сегодня 16:12:58)
There arent any photos in your message?
- Подпись автора
Türkiye
Поделиться18912026-05-31 16:37:40
gtech написал(а):
Hello thanks again for the help in this forum is great. I have positivly flash the chip jieli AC6956C board. everything is working except the led and i cannot get it to work. if 3v are applied the led works, also if insert in the main app a gpio input it turn on. but from the sdk i cannot when compile the demo. these are the pictures a help would be appriciated.
Отредактировано gtech (2026-05-27 15:12:58)

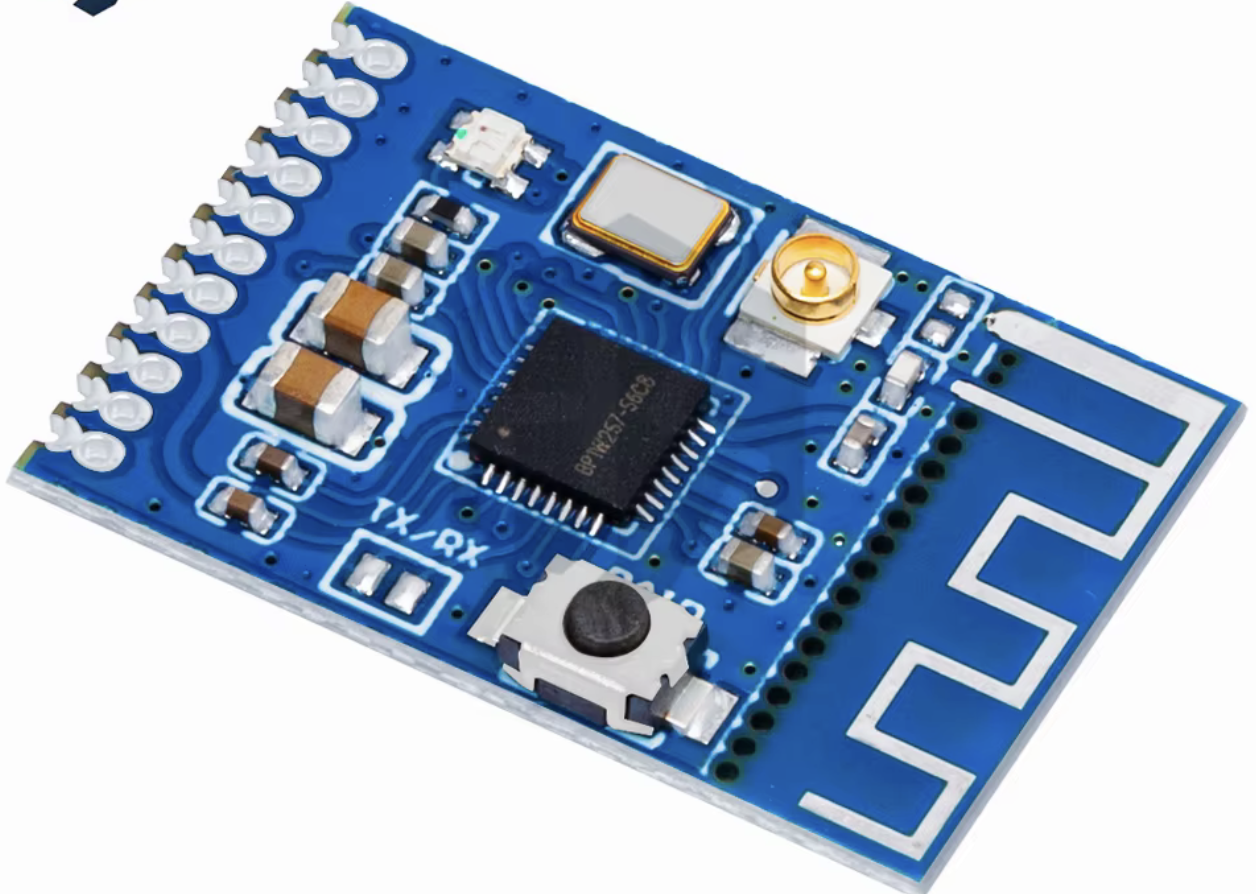

Which board? If it's https://upforme.ru/uploads/001b/ca/8a/359/t751670.png then change #define TCFG_PWMLED_IOMODE LED_ONE_IO_MODE to LED_TWO_IO_MODE
Поделиться18922026-06-01 11:35:45
BIOS написал(а):
jpregiati написал(а):
Ну вот и я снова, извини за задержку с ответом, знаешь, жизнь порой вмешивается!
Я прошил тот firmware, который ты мне скинул, но ничего не изменилось, бёрст всё ещё остаётся.
Привет, я и сам иногда исчезаю. Это норма.
Странно что есть эти глюки, дело в том что я тестировал и у меня ничего такого нет!
Не пробовали подключать другой ПК?Подпись автора
USMicro® 2026©
Привет! Хорошие новости, я нашёл причину и исправил проблему!
Оказалось, что это не конфликт задач, а рассинхронизация тактовых доменов между кристаллом устройства и USB-хостом. Оба номинально работают на 48 кГц, но с небольшим расхождением (~100 ppm). Без синхронизации внутренний аудиобуфер накапливает дрейф и переполняется ровно через 40 секунд, что и вызывает этот шумовой burst.
Решение, маленький программный адаптер частоты дискретизации в ladc.c: каждые ~6,7 секунды пропускается один блок из 32 сэмплов (0,667 мс), чтобы компенсировать дрейф. Результат, чистый звук на протяжении всей сессии, только лёгкие щелчки в первые несколько секунд после подключения, потом всё чисто.
Спасибо за помощь и за то, что не бросил тему!
Поделиться18932026-06-12 18:38:18
Здравствуйте уважаемые члены форума! Можете проконсультировать по вопросу перевода мини колонки Monster atom из режима работы бродкаст аудио в режим tws, чтобы заставить её работать в стереопаре. С завода она работает в широковещательном режиме. Soc jl7016. Что-то надо подправить в sdk или что необходимо сделать?
Поделиться18942026-06-12 22:03:33
Не хотелось бы полностью перелопачивать это https://github.com/beyondxu/JL701N
Поделиться18952026-06-12 22:08:30
- Администратор
- Сообщений: 1685
- Уважение: +74
А придется. SDK - это набор для изготовления прошивки. Оно не настроено под конкретную плату.
1 - Срисовать схему из платы, полностью, со всеми номиналами всех компонентов.
2 - Настроить сдк согласно схеме.
3 - Прошить.
В дампе TWS не включить.
- Подпись автора
USMicro® 2026©
Поделиться18962026-06-12 22:29:29
Да, придётся попотеть )
Поделиться18972026-06-14 17:46:20
Никто не подскажет, как энкодер громкости в sdk настраивается. В колонке вместо кнопок установлен.
Поделиться18982026-06-15 10:23:04
Кто-нибудь уже настраивал микрофон в SDK AC695X или AC696X? Я перепробовал разные варианты настроек, но на входе микрофона по-прежнему нет звука. Мне нужно настроить микрофон для функции караоке.
Поделиться18992026-06-15 17:00:57
Alextel написал(а):
Никто не подскажет, как энкодер громкости в sdk настраивается. В колонке вместо кнопок установлен.
Вроде здесь нашёл, но нет доступа (
blog.csdn.net/weixin_51263591/article/details/147040153
Отредактировано Alextel (2026-06-15 17:05:24)
Поделиться19002026-06-15 17:03:33
Alextel написал(а):
Alextel написал(а):
Никто не подскажет, как энкодер громкости в sdk настраивается. В колонке вместо кнопок установлен.
Вроде здесь нашёл, но нет доступа (
https://blog.csdn.net/weixin_51263591/a … /147040153
А вот ещё, но для Atmeg'и
https://habr.com/ru/articles/729382/
Отредактировано Alextel (2026-06-15 17:03:56)
