Help for AC695 documents file password locked please share password friends
JL SoC. 杰理芯片
Сообщений 1841 страница 1860 из 1904
Поделиться18422026-04-18 11:51:57
- Активный участник
- Сообщений: 81
- Уважение: +2
Rahul написал(а):
Help for AC695 documents file password locked please share password friends
Прочитайте первую страницу этой темы, там есть все SDK, наборы инструментов и прочее, включая пароль для архивов. «Пин-код для всех архивов всегда стандартный — 1111».
Отредактировано barbaror4 (2026-04-18 11:52:22)
- Подпись автора
"JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"
Поделиться18432026-04-18 12:06:08
- Активный участник
- Сообщений: 81
- Уважение: +2
Round2, экспериментирую с AC696x, у него 10-полосный эквалайзер, DSP и прочее, у компании JieLi есть приложение под названием "PIHome", я надеюсь, что смогу управлять своим AC696x с его помощью.
Оборудование.:
JieLi "Активатор": вместо того, чтобы тратить деньги, я использовал STM32F103, он довольно хорошо работает с AC692x. Надеюсь, AC696x тоже будет работать без проблем. Соединительные кабели (поскольку на плате нет USB-порта, придется паять). Думаю, этого будет достаточно.

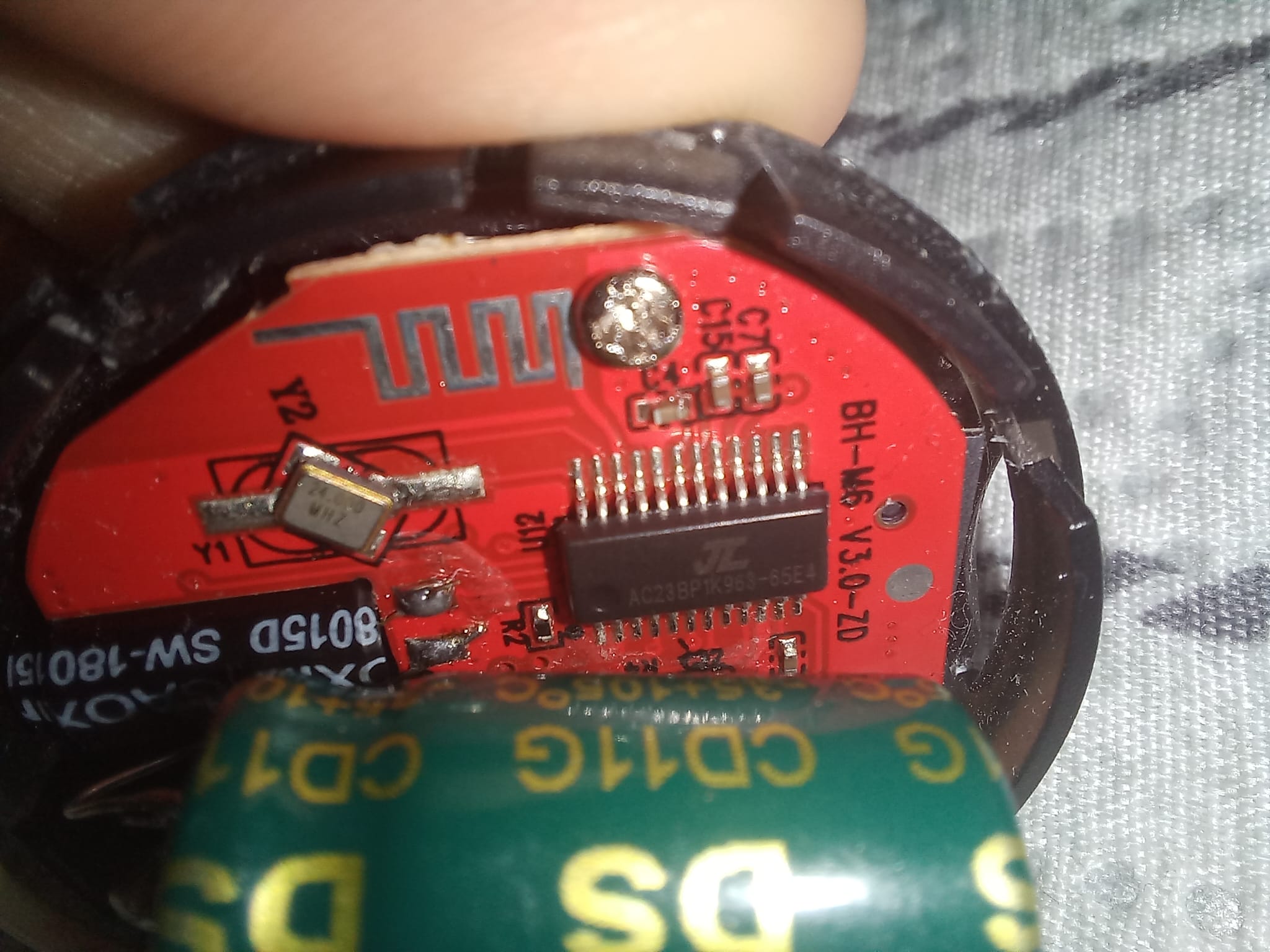

Для тех, кому интересно, это фотография печатной платы.
- Подпись автора
"JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"
Поделиться18442026-04-18 15:28:09
- Активный участник
- Сообщений: 81
- Уважение: +2
BIOS написал(а):
————————————————— ENG —————————————————————-————————————————————————————
System-on-a-chip topic from Zhuhai Jieli Technology Co Ltd. Firmware, software, documentation, reverse engineering,
diagrams, discussions, suggestions. To contact me, write to e-mail: mail.usmi.tech@gmail.com
——————————————————————————————————————————————————————————————————————stuff by BIOS
GITHUB
JL Programmer(Dongle)
JL SoC Develop Board (杰理芯片)
Abaut re-flash used chip"s
Manual download PDF
AC692X Free Key Patch (for re-flash used chips)
Auto Re-Flash Tool for jl 69x Series
(PDF)Chip_determining_EN_UKR_PL_BY_RUS_V1
USB Updater v3.0 - Schematic & Firmware (BFU+BIN)
USB Updater v4.0 - Schematic & Firmware
**************************************************************************************************
Software by kagaimiq
jl-uboot-tool (more series) Github Repo
JL AC690X And AC692X DFU Tool
Recrypt tool for JL chip key
JL Keyfgen+Keyfparse tools
***************************************************************************************************Отредактировано BIOS (2023-01-13 23:14:43)
У меня есть SDK для BT201, я хочу использовать ЖК-дисплей ST7920 по SPI. Как мне это настроить?
- Подпись автора
"JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"
Поделиться18452026-04-18 15:35:16
- Активный участник
- Сообщений: 81
- Уважение: +2
barbaror4 написал(а):
I have the BT201 SDK and want to use the ST7920 LCD via SPI. How do I set this up?
У меня есть ещё пара вопросов:
1. Будет ли эта прошивка работать с AC6925B4? В загруженном файле .bat указано, что процессор — AC6925A4.
2. Управление интерфейсом осуществляется с помощью поворотного энкодера и кнопок или только одного элемента?
3. Как мне заставить работать экран ST7920 SPI (128x64)? (Или есть какие-либо готовые библиотеки для него? Потому что я не очень хорошо умею писать библиотеки для него, так как не очень адаптирован к этой среде, а ЖК-дисплеи требуют точных временных параметров). Любая помощь будет очень кстати.
Спасибо и привет!
- Подпись автора
"JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"
Поделиться18462026-04-19 23:02:42
- Администратор
- Сообщений: 1646
- Уважение: +71
barbaror4 написал(а):
У меня есть ещё пара вопросов:
1. Будет ли эта прошивка работать с AC6925B4? В загруженном файле .bat указано, что процессор — AC6925A4.
2. Управление интерфейсом осуществляется с помощью поворотного энкодера и кнопок или только одного элемента?
Начнем с того что у JL чипов идет такая структура -
Есть серии чипов, начиналось все с AC108/AC109N/AC410/AC460/AC690X и так далее.
В каждой серии есть структура , по отбраковке кристаллов после производства , идет деление на версии чипов.
Например возьмём 692 серию чипов. Во всех чипах 692 серии, (ac6921/ac6925/ac6926) - внутри один и тот же кристалл во всех чипах 6921/6922/6925/6926.
При производстве, кристаллы после проверки,
с 100% работоспособностью упаковывают в самый большой корпус TQFP (ac6921a), где работает и доступно все, работают оба канала DAC, STEREO версия, ФМ радио, количество ADC/MUX, GPIO.
Кристаллы где обнаружены дефекты DAC/ФМ РАДИО/GPIO - уже упаковывают в другие корпуса, QFN/SSOP/SOP/. По мере отбраковки - идут все более обрезанные версии чипов.
Например есть такая серия чипов - 695 У неё тоже идет точно такое же деление по отбраковке.
Но там пошли еще дальше, там где у 695 вообще получились оба не рабочими каналами DAC, они выпустили новую серию чипов - 63х. Там тот же чип 695х с отрезанными DAC (даже загрузчик тот же BR23).
Или 696 серия чипов - Там где поврежден BT, они просто отключили его и выпустили на его основе серию чипов 608. Тот же 696 но без BT.
Там где в чипах одинаковые загрузчики - BR23/BR25/ETC - по сути одно и то же. Я например тестировал прошивки от ac696 на AC608, и наоборот. Работает, но отрезанный BT например на 6082 чипе работать не будет, он там физичиски отрезан.
А вот 690 и 692 - это уже разные серии чипов, и программы у них не совместимы.
Смотри по версии чипа. BRx. BDx.
- Подпись автора
USMicro® 2026©
Поделиться18472026-04-20 21:00:16
А как в этом чипе включить регулировку низких и высоких частот по умолчанию он
и не работают.
Поделиться18482026-04-20 22:09:08
- Администратор
- Сообщений: 1646
- Уважение: +71
А ни как, по умолчанию в SDK вроде нет такого. Так что нужно это писать самому. Это означает что нужно хорошо понимать в программировании и в JL в частности.
а Вы пробовали подключить туда переменные резисторы?
- Подпись автора
USMicro® 2026©
Поделиться18492026-04-20 22:53:02
- Активный участник
- Сообщений: 81
- Уважение: +2
BIOS написал(а):
Let's start with the fact that JL chips are structured like this:
There are chip series, starting with the AC108/AC109N/AC410/AC460/AC690X, and so on.
Each series has a structure based on die rejection after production, and then is divided into chip versions.
For example, let's take the 692 series of chips. All 692 series chips (ac6921/ac6925/ac6926) share the same die, found in all 6921/6922/6925/6926 chips.
During production, after testing,
the 100% functional die is packaged in the largest TQFP case (ac6921a), where everything works and is accessible: both DAC channels, the STEREO version, the FM radio, the number of ADC/MUX ports, and the GPIO.
Crystals with defective DAC/FM RADIO/GPIO components are already being packaged in different packages, such as QFN/SSOP/SOP. As they are rejected, increasingly stripped-down versions of the chips are released.
For example, there's a chip series called the 695. It also undergoes the same rejection process.
But they went even further: where the 695 had both DAC channels completely non-functional, they released a new series of chips called the 63x. It's the same 695x chip with the DAC disabled (even the same BR23 bootloader).
Or the 696 series of chips: where the BT is damaged, they simply disabled it and released the 608 series of chips based on it. It's the same 696 but without the BT.
Where the chips have identical bootloaders—BR23/BR25/ETC—they're essentially the same thing. For example, I tested AC696 firmware on AC608, and vice versa. It works, but a disabled BT won't work on a 6082 chip, for example; it's physically disabled.
But 690 and 692 are different chip series, and their software isn't compatible.
Check the chip version: BRx, BDx.
Спасибо за разъяснение.
- Подпись автора
"JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"
Поделиться18502026-04-21 10:32:51
BIOS написал(а):
А ни как, по умолчанию в SDK вроде нет такого. Так что нужно это писать самому. Это означает что нужно хорошо понимать в программировании и в JL в частности.
а Вы пробовали подключить туда переменные резисторы?
Все подключено, не реагирует, китаец молчит.
Поделиться18512026-04-21 10:38:38
Господа, всем привет!
Ранее перепрошивал донглом 6901-й камень в магнитоле Аура 77.
Теперь возникла проблема с Аурой 877. В ней 6951 проц.
Я поискал по форуму, как понял, шьётся так же донглом.
Но проблема в том, что прошивка у производителя теперь не .bfu, а .ufw
Подскажите, пожалуйста, из неё как-то можно сделать файл для прошивки донглом?
Тоже может надо обрезать что-то?
И вообще, заведётся ли всё это? Есть ли гемор с чипкеями и т.п.?
Спасибо!
Поделиться18522026-04-21 19:01:20
- Администратор
- Сообщений: 1646
- Уважение: +71
amironof написал(а):
Господа, всем привет!
Ранее перепрошивал донглом 6901-й камень в магнитоле Аура 77.
Теперь возникла проблема с Аурой 877. В ней 6951 проц.Я поискал по форуму, как понял, шьётся так же донглом.
Но проблема в том, что прошивка у производителя теперь не .bfu, а .ufwПодскажите, пожалуйста, из неё как-то можно сделать файл для прошивки донглом?
Тоже может надо обрезать что-то?И вообще, заведётся ли всё это? Есть ли гемор с чипкеями и т.п.?
Спасибо!
Да, все можно. Есть два пути -
1- прошить чипкей, накатить любую прошивку из под SDK. Накатить ориг UFW. Будет как оригингал.
2- Прошить чипкей (можно и не шить, но тогда обновы работать не будут от ориг производителя) разобрать UFW. Пересобрать из него прошивку, прошить в чип.
- Подпись автора
USMicro® 2026©
Поделиться18532026-04-21 21:27:54
BIOS
спасибо. А если родной проц определяется в винде с донглом - можно не ковыряться с чипкеем?
Поделиться18542026-04-28 18:56:53
BIOS написал(а):
jpregiati wrote:
I would like to share the results of two experiments that I conducted following your advice.
1. Disabling unused pins
Following your advice, I tried switching all unused pins to high impedance or output, leaving only PA0/MIC, PB0/PB1/PB2 (buttons), PC4/PC5 (LED), DAC, and USB active:Try flashing this.
https://drive.google.com/file/d/1iKP_6e … sp=sharingAuthor's signature
USMicro® 2026©
Ну вот и я снова, извини за задержку с ответом, знаешь, жизнь порой вмешивается!
Я прошил тот firmware, который ты мне скинул, но ничего не изменилось, бёрст всё ещё остаётся.
Поделиться18552026-04-29 02:39:24
- Администратор
- Сообщений: 1646
- Уважение: +71
amironof написал(а):
BIOS
спасибо. А если родной проц определяется в винде с донглом - можно не ковыряться с чипкеем?
Да можно.
- Подпись автора
USMicro® 2026©
Поделиться18562026-04-29 02:41:01
- Администратор
- Сообщений: 1646
- Уважение: +71
jpregiati написал(а):
Ну вот и я снова, извини за задержку с ответом, знаешь, жизнь порой вмешивается!
Я прошил тот firmware, который ты мне скинул, но ничего не изменилось, бёрст всё ещё остаётся.
Привет, я и сам иногда исчезаю. Это норма.
Странно что есть эти глюки, дело в том что я тестировал и у меня ничего такого нет!
Не пробовали подключать другой ПК?
- Подпись автора
USMicro® 2026©
Поделиться18572026-04-29 02:42:11
- Администратор
- Сообщений: 1646
- Уважение: +71
Может дело в плате, и что то подключено к ней? Есть ли полная схема?
- Подпись автора
USMicro® 2026©
Поделиться18582026-05-05 17:13:27
Добрый день! А прошивку чипа ac6965A сделаете? не за бесплатно.
Думал сам разберусь что и как. Но походу никак.
Есть bluetooth колонка. Чип выгорел по питанию. Купил модуль чип такой же или очень похож.
Но естественно кнопки и режимы не подходят.
Собрал плату перевода чипа в бут режим на arduino. А как дамп даже снять непонятно.
Может мало прочитал. Даже не пойму какой прогой.
Поделиться18592026-05-05 17:40:59
- Активный участник
- Сообщений: 81
- Уважение: +2
shmaksimka написал(а):
Hello! Will you flash the AC6965A chip? It's not free.
I thought I could figure it out myself, but it seems I can't.
I have a Bluetooth speaker, and the chip's power supply burned out. I bought a module with the same or very similar chip.
But naturally, the buttons and modes don't work.
I built a board to put the chip into boot mode on an Arduino. And I don't even know how to dump it.
Maybe I didn't read enough. I don't even understand what program to use.
На первой странице этой темы вы найдете ссылки; вам понадобятся CodeBlocks:IDE, набор инструментов PI32V2 и соответствующий SDK для вашего чипа (в вашем случае, AC696X). Для дампа прошивки можно попробовать инструменты Kagaimiq (Также на первой странице. Кроме того, для использования инструментов Kagaimiq вам потребуется установить Python на свой компьютер. В моем случае я использовал WSL Linux, но, если я не ошибаюсь, он в основном предназначен для Windows. Я использовал некоторые инструменты для распаковки прошивки, но не пробовал извлекать прошивку из чипа.)
Отредактировано barbaror4 (2026-05-05 17:41:38)
- Подпись автора
"JieLi, if your firmware is closed and your pathways unseen, are you an intelligence or just a carefully gated circuit of borrowed intention?"
Поделиться18602026-05-05 18:34:04
Это все скачал и установил на win10 x64. Пытаюсь разобраться с pyton и jl-uboot-tool.
Устройство в диспетчере видно как BR25 UBOOT1.00 USB Device.
Открываю командную строку и пишу python jldevfind.py.
В ответ :
SyntaxWarning: invalid escape sequence '\s'
words = re.split('\s+', line)
No devices found.
Что то походу не так делаю.
