Там нет разводки USB на плате, это колонка defender solar 3, но там есть USB кт на плате, завтра подключу и отпишусь
Отредактировано mta (Сегодня 00:02:54)

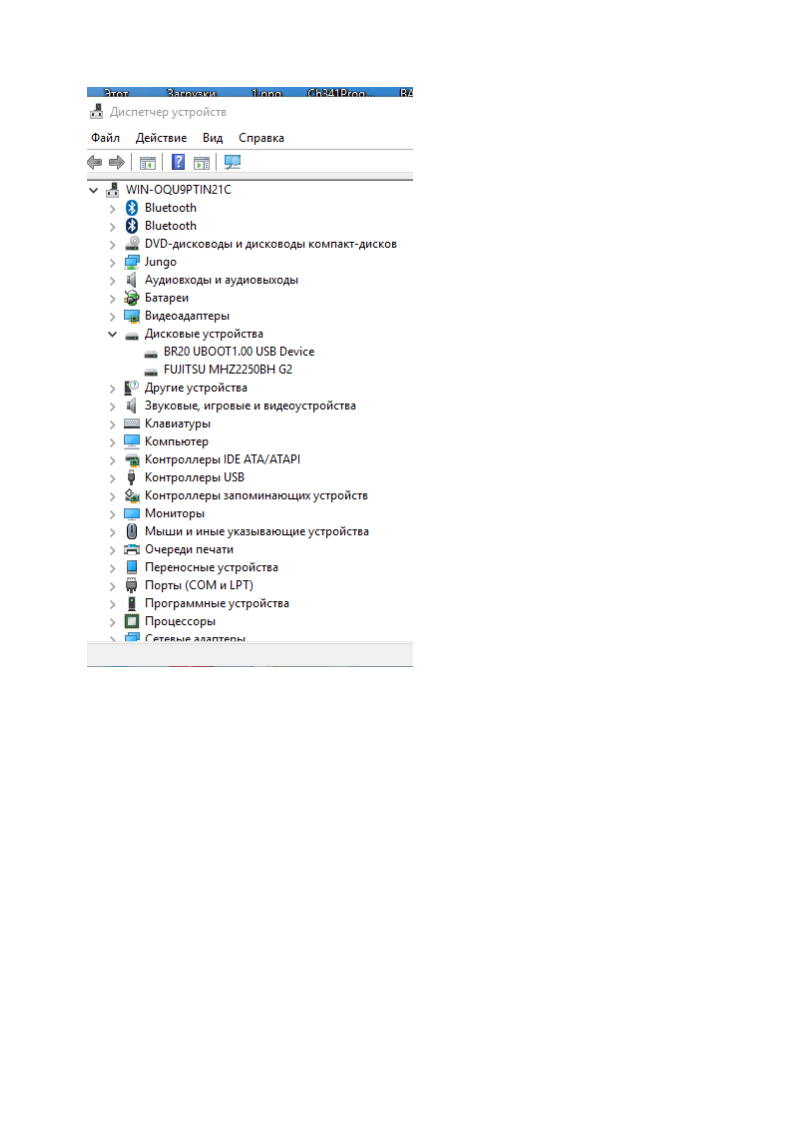

Что то вроде этого должно появится в диспетчере, дисковые устройства.
Отредактировано priradio585 (2023-02-23 20:11:53)
В шапку добавил ссылки на дамперы. Позже напишу мануал. Впрочем можно запустить проги и написать help .
By Admin

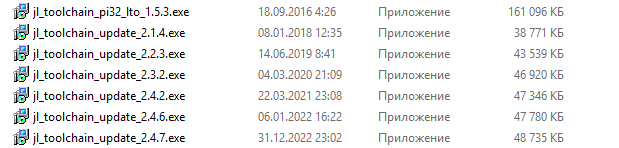

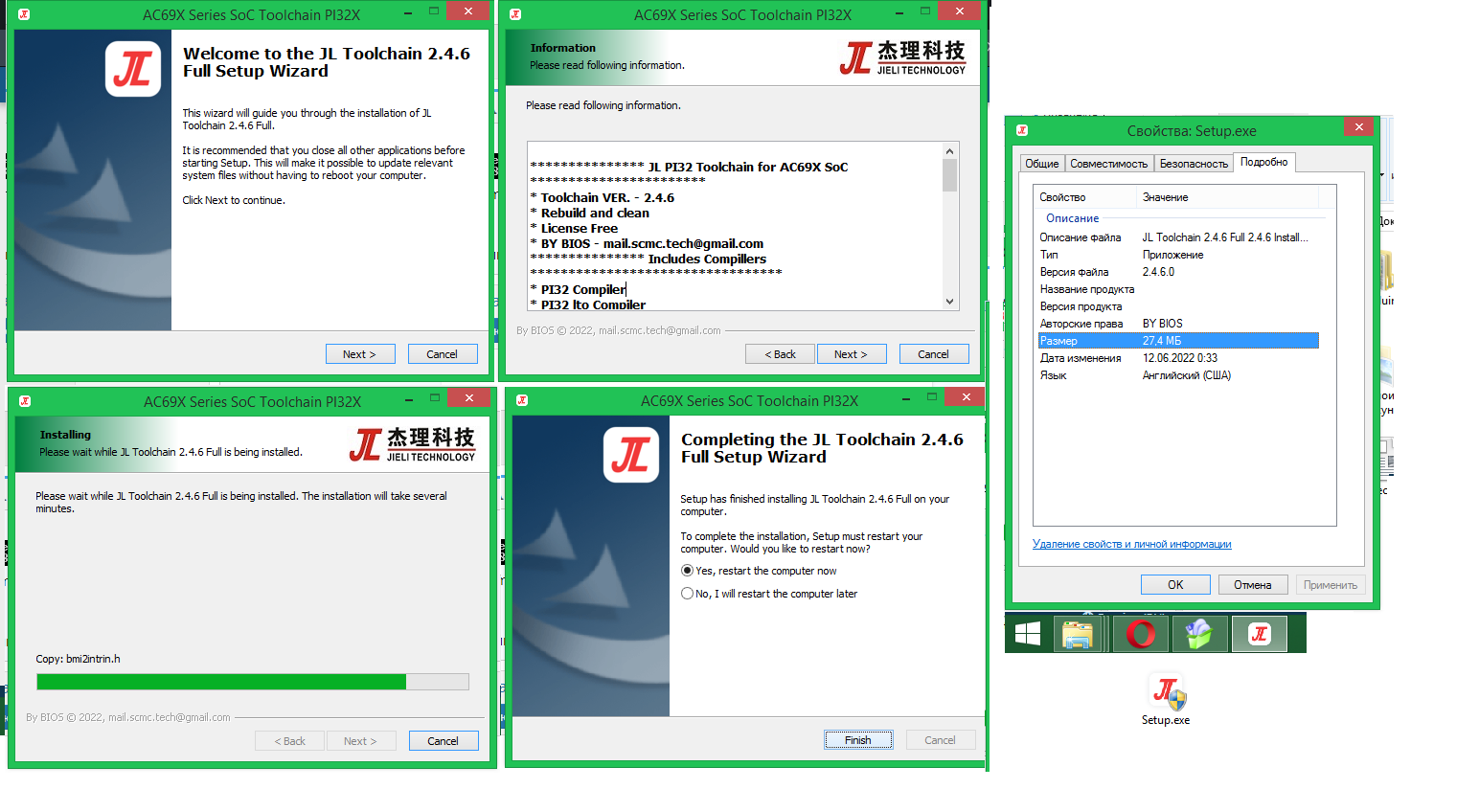

Добавил в шапку так же IDE и компиляторы, причем все и с обновами. На данный момент последний - 2.4.7
Позже допилю свой , выложу.
By Admin
Здравствуйте. TG-177 чип AC6921A, хотел бы поменять громкие системные звуки, попробовал подключить Usb male - male к компу и ноль реакции. Буду рад вашей помощи. Спасибо.

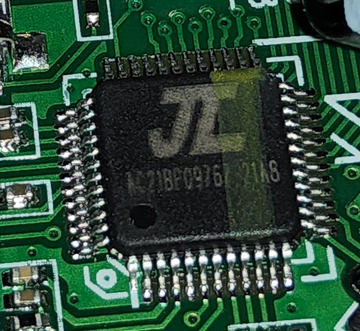

Фото чипа обязательно.
By Admin
Хорошо. Для начала подключите усб колонки к компу. (туда куда усб флешки суются. )
By Admin
А ой, сорян, не дочитал. Тогда городить на ардуинке донгл.
By Admin
Что то я не нашел лоадер BR20 в дампере, нашел в SDK, скопировал в папку с лоадерами, дампер всё равно не хочет подключяться. Или его править надо?
А вообще пины усб куда идут?
By Admin
Что то я не нашел лоадер BR20 в дампере, нашел в SDK, скопировал в папку с лоадерами, дампер всё равно не хочет подключяться. Или его править надо?
Это разные чипы. И лоадеры разные. Могу дать 20 лоадер. Можете попытатся. Но один фиг она отп. Она что видится как бр20?
By Admin
Она что видится как бр20?
Ага
На скрине сверху.
BR20 я у себя нашел)))
Там ещё UART нужен
Отредактировано priradio585 (2023-02-23 21:12:01)
А вообще пины усб куда идут?

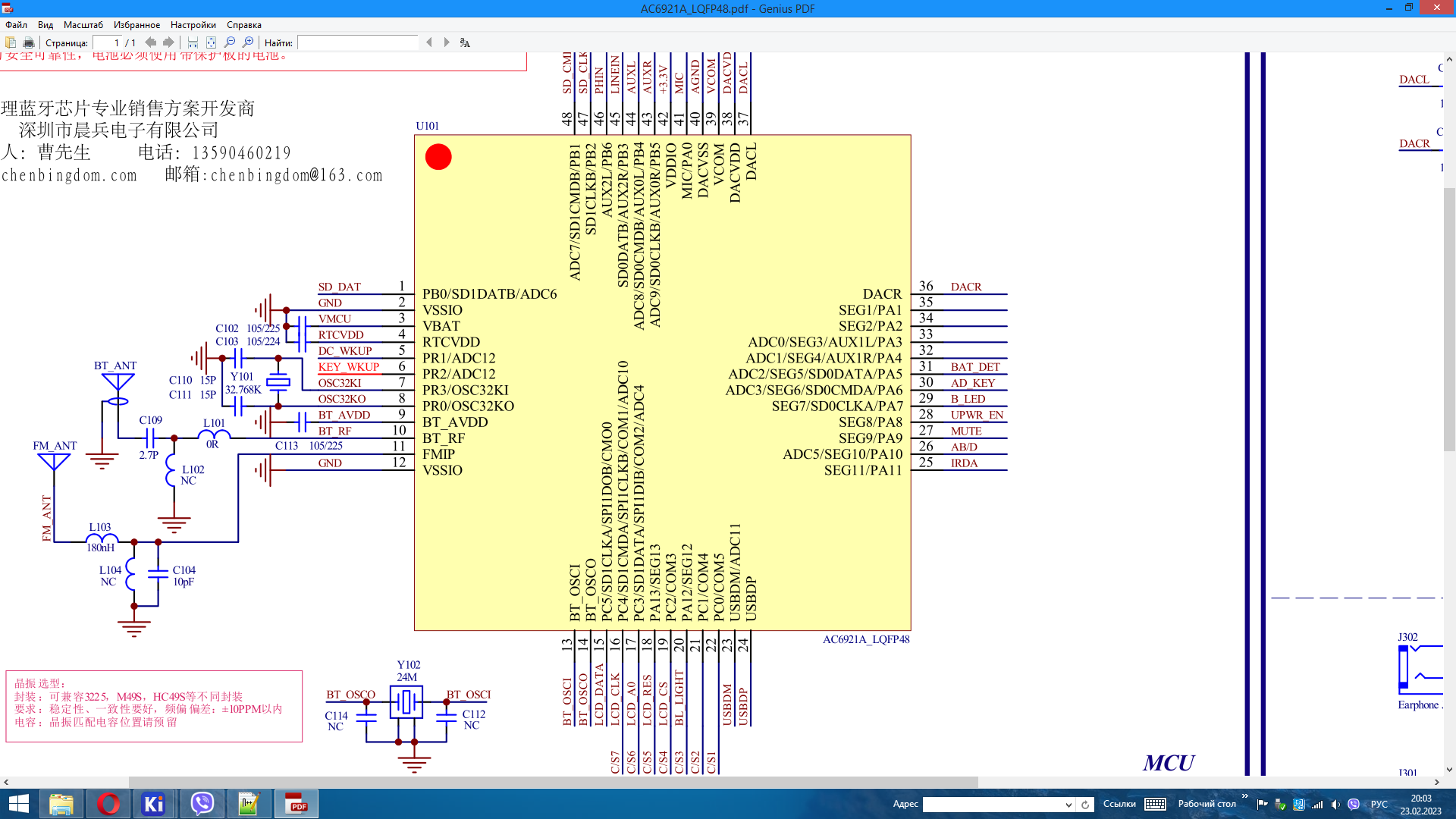

прозвонил, по схеме пины 23, 24
Отредактировано Bitik (2023-02-23 21:21:35)
прозвонил, по схеме пины 23, 24
От разъема USB до пинов 23 24?
Хорошо, идите по теме донгла, я там код выложил. Переводите чип в бутлоадер.
By Admin
От разъема USB до пинов 23 24?
все верно
priradio585
Иди тоже туда, помоги ему перевести в бутлодер. Обьясни про тайминги, а я пока отойду. на время.
By Admin
По OTP кстати для понимания, XOR это для примера, там может быть что угодно
1 eeprom
к примеру OTP 2B27
eeprom BC21437D
XOR
result - BC21685A
2eeprom
к примеру OTP 1A2B
eeprom BC21437D
XOR
result - BC215956
flash будет декодировать eeprom по OTP
flash read OTP -> XOR eeprom -> use eeprom as XOR OTP
как то так примерно
Отредактировано mta (2023-02-23 23:38:26)
По OTP кстати для понимания, XOR это для примера, там может быть что угодно
1 eeprom
к примеру OTP 2B27
eeprom BC21437D
XOR
result - BC21685A2eeprom
к примеру OTP 1A2B
eeprom BC21437D
XOR
result - BC215956flash будет декодировать eeprom по OTP
как то так примерно
Кстати так то если говорить про этот OTP (если я правильно понял), то там кстати есть такое.
В чипе есть eFuse, в котором хранится chipkey, который используется uboot.boot для настройки ключа дешифровалки данных с флешки.
В каждом чипе этот chipkey обычно разный, если только это не чистый чип с завода, там он 0xFFFF (все биты целые).
水Mizu-DEC JLtech since 22.06.2019
То что я описал конечно по моему опыту в основном относится к большим процам типа Motorolla, NEC, но т.к китайские даташиты ущербны изначально, соответственно то что они называют OTP не всегда является тем что заявлено, проще говоря один раз записал и все, (всю память один раз, нормальный OTP (условно пару байт OTP один раз), все остальное неограничено, read/write)
Отредактировано mta (2023-02-24 00:21:57)
