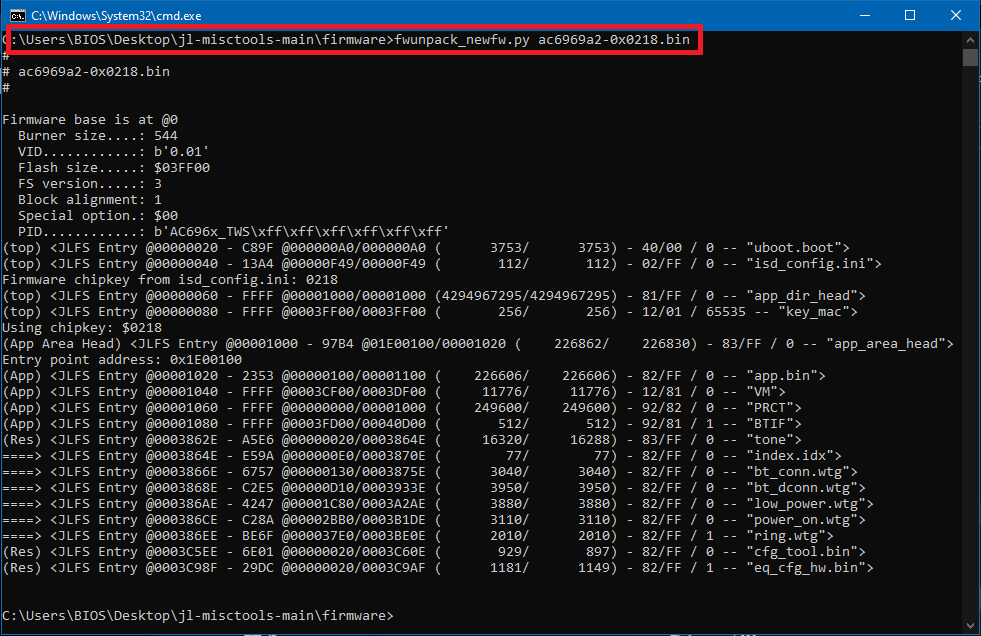

В общем, я нашел как распаковать файл дампа. Я сделал это с помощью jl-misctools-main. До этого только мог раскодировать дамп с помощью jl-misctools.

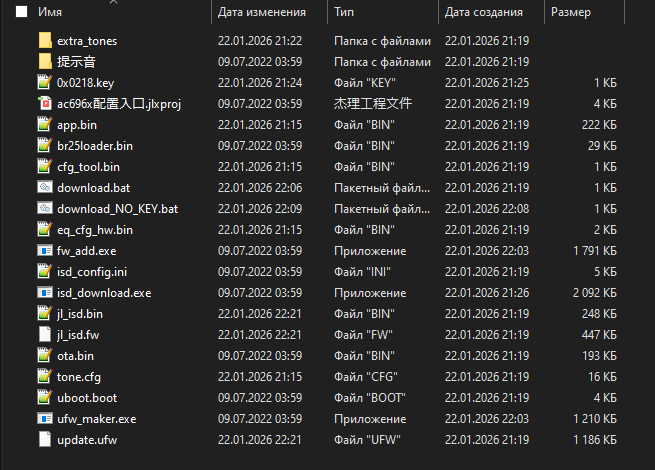

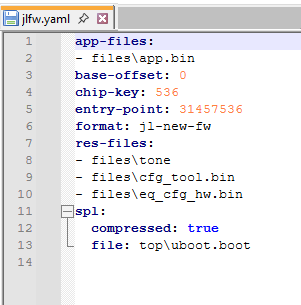

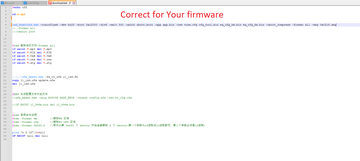

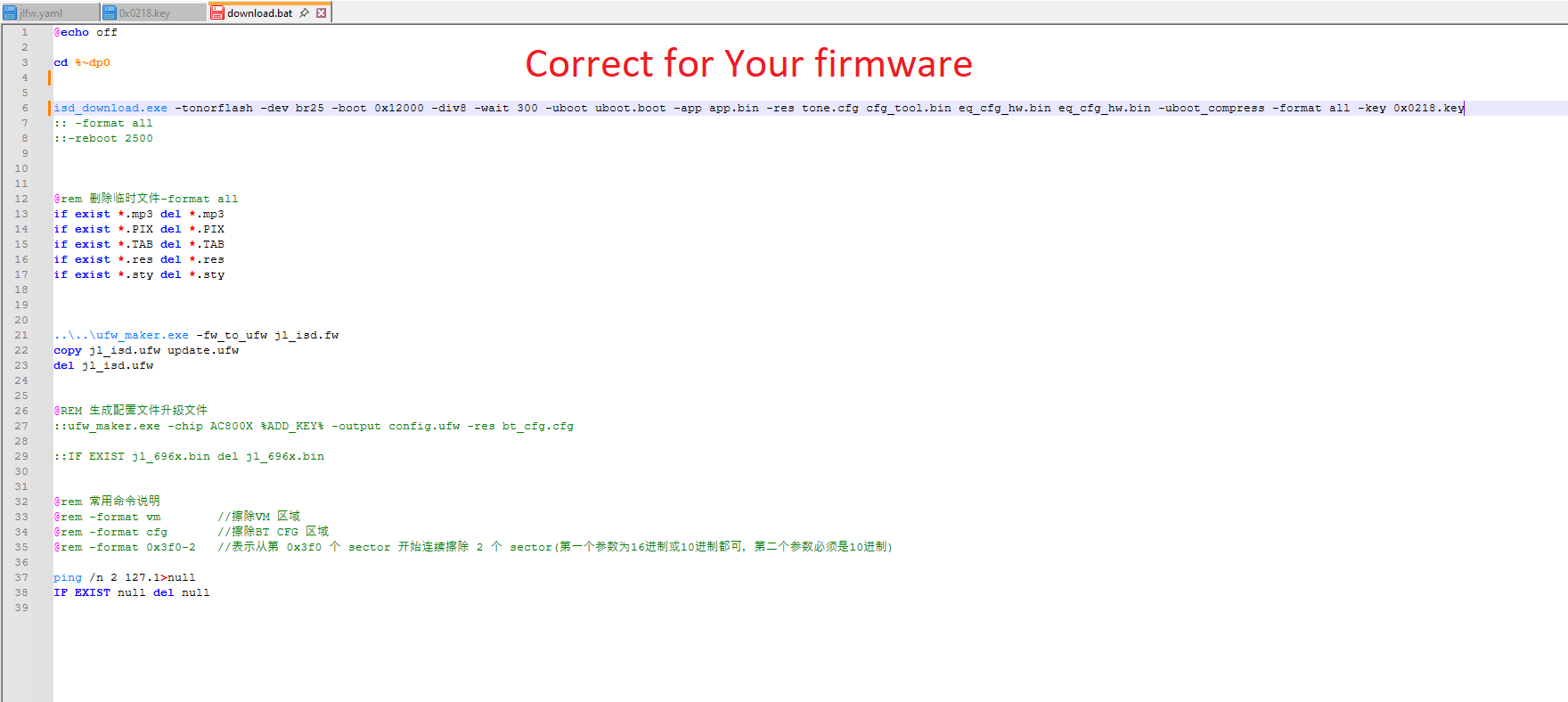

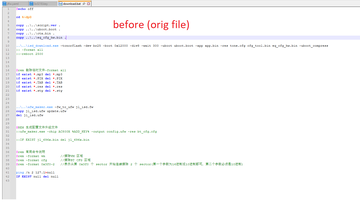

Теперь я ломаю голову над тем, как распакованный дамп снова собрать в файл прошивки или обратно в дамп. Я так полагаю, делается это с помощью батника + isd_download из папки с SDK? Верно? Или isd_download надо брать из автопрошивальщика ac696x Auto Downloader.rar? Есть ли уже готвый батник?

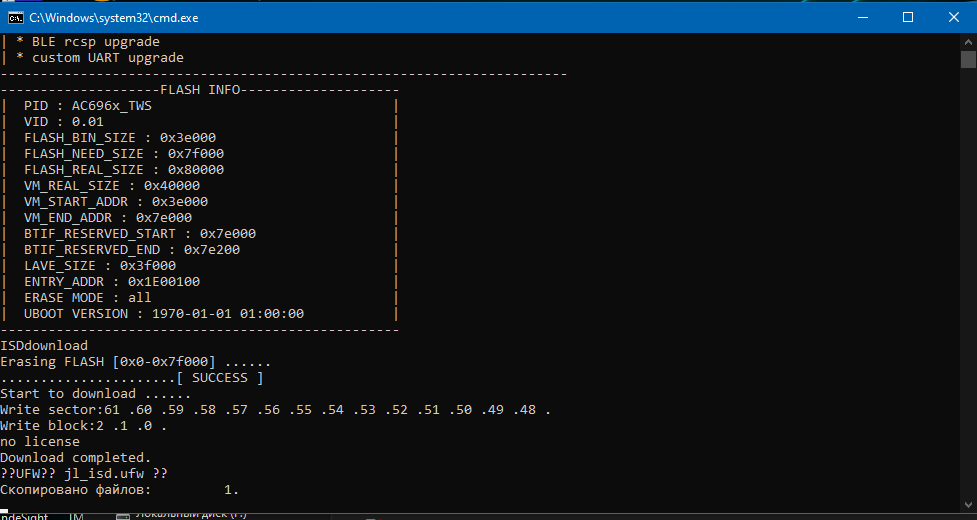

при прошивке выводится:
********************************************
WARNING: The specified KEY doesn't match the device KEY, use the device KEY.
SPI nor flash online
Write File 2Disk physical address:0x00000000
Erase Flash block ......
0 1 2 3
write data to block ......
1 2 3 0
write file to Flash ok
Для продолжения нажмите любую клавишу . . .

what to do when I have multiple eq_cfg_hw.bin file after extract

    Directory: C:\Users\JAGADISH\Documents\job\Myjob\AC960X\jl-misctools-main\jl-misctools-main\firmware\AC6965_LION.bi
    n_unpack\files

Mode                 LastWriteTime         Length Name
----                 -------------         ------ ----
d-----        05-02-2026     00:00                tone-extracted
-a----        05-02-2026     00:00         398742 app.bin
-a----        05-02-2026     00:00            928 cfg_tool.bin
-a----        05-02-2026     00:00            606 eq_cfg_hw.bin
-a----        05-02-2026     00:00            606 eq_cfg_hw1.bin
-a----        05-02-2026     00:00            606 eq_cfg_hw2.bin
-a----        05-02-2026     00:00          38880 tone

Здравствуйте, случайно наткнулся на эту тему.
Даже и не думал, что такой копеечный чип на такое способен, спасибо вам огромнейшее за старания и разработку этой темы.
Очень надеюсь влиться в ваши ряды, очень многое хочется попробовать и использовать этот чип в своём проекте...
Надеюсь наверстать знания на вашем форуме. Скажите пожалуйста, а как можно получить SDK? Хочу уже начать поковыривать. Обещаю вести себя согласно правилам сообщества и не создавать проблем.

Здравствуйте.

Спасибо за предоставленные инструменты, без которых работа с этим устройством была бы практически невозможна. Читаю форум давно, это мой первый пост. Изучаю reverse engineering устройств на SoC JieLi.

Работаю с Joyo MOMIX CAB на базе JL AC692x. Цель состоит в изменении параметров, связанных с direct monitoring, то есть с внутренней аудиомаршрутизацией, заданной в прошивке.

Что уже сделано:

* Приобретён USB Updater v4.1.
* Прошивка успешно считана с устройства.
* Образ расшифрован с помощью u-boot tools.
* Бинарный файл анализируется в IDA Pro, однако архитектура процессора пока определяется неочевидно.
* Здесь вы найдёте прошивку для анализа.

Проблема возникает при подключении к официальным JL tools. При попытке соединения через serial использую линии USB DP и DM, что в USB Updater v4.1 соответствует включению или отключению бита 7. Независимо от состояния этого параметра устройство не определяется ни в Effect Tool, ни в AudioToolkit.

Вопросы:

1. Какая архитектура используется в AC692x и какой processor type корректно выбирать в IDA?
2. Требуется ли специальный boot режим или наличие debug флагов в прошивке для работы с JL tools?
3. Есть ли у кого-то опыт изменения параметров, связанных с direct monitoring и внутренней аудиомаршрутизацией, на AC692x?
4. Существует ли какое-либо официальное или неофициальное приложение для работы с этим IC, позволяющее изменить внутренний аудиорутинг без модификации прошивки?

Буду благодарен за любую информацию по архитектуре, процедуре подключения и возможным инструментам настройки.

Заранее спасибо за любую информацию.

BIOS, спасибо за ответ.

Понял, спасибо. Я думал, что утилиты из Effect Tool работают и с 692, и не знал про необходимость предварительной настройки портов в прошивке.

Насчёт архитектуры, спасибо, нашёл в SDK для 692 упоминание pi32v2. Пробовал декомпилировать прошивку через Ghidra, но далеко не ушёл.

Теперь по задаче. Устройство Joyo Momix Cab, портативная звуковуха для гитары или баса с записью в DAW на ПК или мобилке. По логике там должен быть dry monitor, прямой сигнал с входа, который микшируется с выходом с ПК.
Но в Momix он включен постоянно, а отключить нельзя.
Для моих задач он не нужен, я хочу слышать только обработанный сигнал с софтом с ПК, усилители, педали.

Похоже, без пересборки прошивки через SDK не обойтись. Вопрос: насколько это сложно? Есть ли гайды? SDK у меня есть, но я в нём пока только смотреть умею. В моём случае нужно просто сделать USB интерфейс: один вход в ПК и стереовыход из ПК. Ничего сверхъестественного.

Спасибо.
