Привет, ну там же написано BR23 UBOOT1.00
Выбор не большой, 695/635 серия.Питон и + аддона к нему стаавили? Какая ОС?
ОС: Arch rolling, и питон и аддоны были
Чем больше ты смотришь в пустоту, тем больше пустота смотрит в тебя.
あなたが空虚を見つめれば見るほど、空虚はあなたを見つめるようになります。
А, PIX у нас готовые....
А tab/sty мы можем генерировать.
Кажись я где то видел в сдк для 5ХХ серий чипов такую прогу для создания этого дурацкого PIX.
Там вроде по картинкам еще нужно сгенерировать файл (tab/sty), и оно должно нам дать дефайны всех наших картинок.
Блин, где то я видел pdf про шрифты кажись.

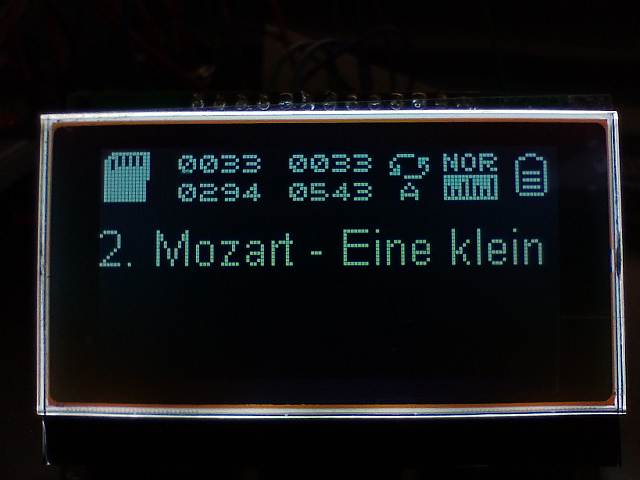

Сделал генератор pix файлов. Это Arial
Тоже пару недель назад заметил)
Причем PR0/1 в даташите нету)
Те порты появились аж в AC6956C_Datasheet_V1.6
А можно взглянуть на этот даташит? Там не написано как этими ногами пользоваться? В смысле как нормальными портами?
Кто знает как выковырять из ac696n_soundbox_sdk результат преобразования AUDIO_ADC? Десяти бит обычного АЦП мне оказалось мало, а микрофон у меня не используется. AUDIO_ADC должен быть 16-битный. Как бы от него получить оцифровку постоянного напряжения поданного на микрофонный вход?
В файле br25.h присутствует структура с регистрами аудио ЦАП и АЦП в полях. Не разберу, есть здесь регистр результата или нет.
//............. 0x2f00 - 0x2fff............
typedef struct {
__RW __u32(DAC_CON);
__RW __u32(DAC_ADR);
__RW __u16(DAC_LEN);
__RW __u16(DAC_PNS);
__RW __u16(DAC_HRP);
__RW __u16(DAC_SWP);
__RW __u16(DAC_SWN);
__RO __u32(RESERVED7);
__RW __u32(DAC_VL0);
__RW __u32(RESERVED8);
__RW __u32(DAC_TM0);
__RW __u32(RESERVED9);
__RW __u16(RESERVED10);
__RW __s16(DAC_DTB);
__RW __s16(RESERVED11);
__WO __u32(DAC_DPD);
__WO __u16(DAC_COP);
__RW __u32(ADC_CON);
__RW __u32(ADC_ADR);
__RW __u16(ADC_LEN);
__RW __u16(ADC_PNS);
__RW __u16(ADC_HWP);
__RW __u16(ADC_SRP);
__RW __u16(ADC_SRN);
} JL_AUDIO_TypeDef;
#define JL_AUDIO_BASE (ls_base + map_adr(0x2f, 0x00))
#define JL_AUDIO ((JL_AUDIO_TypeDef *)JL_AUDIO_BASE)
А можно взглянуть на этот даташит? Там не написано как этими ногами пользоваться? В смысле как нормальными портами?
Да, вот
https://drive.google.com/file/d/1uGevrR … sp=sharing
А по поводу управления, можно как и обычными, а можно прямо в порты что то писать.
USMicro(R) (C)2025

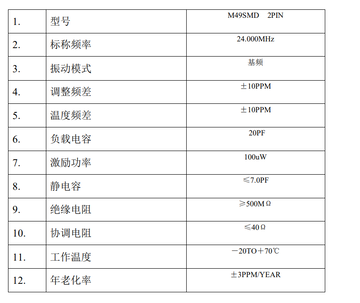

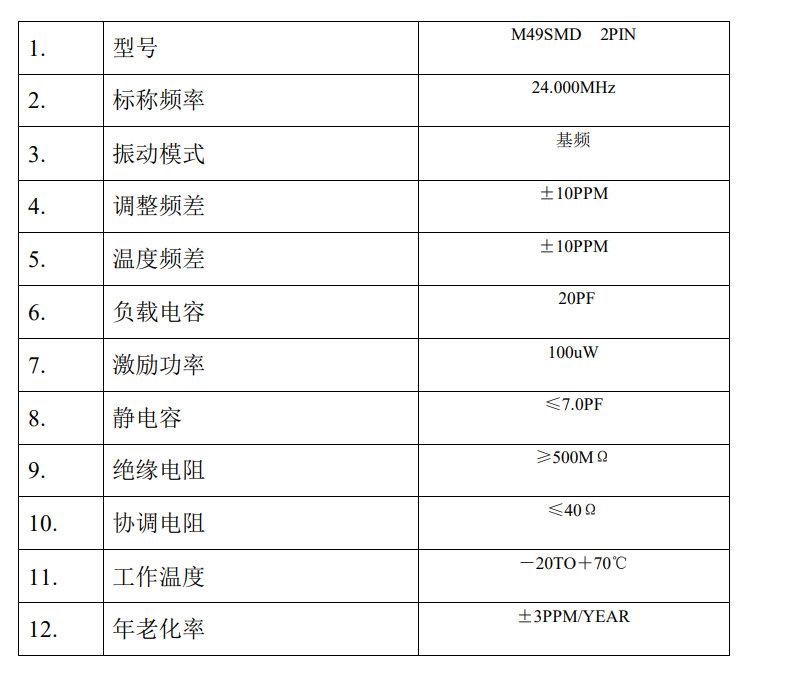

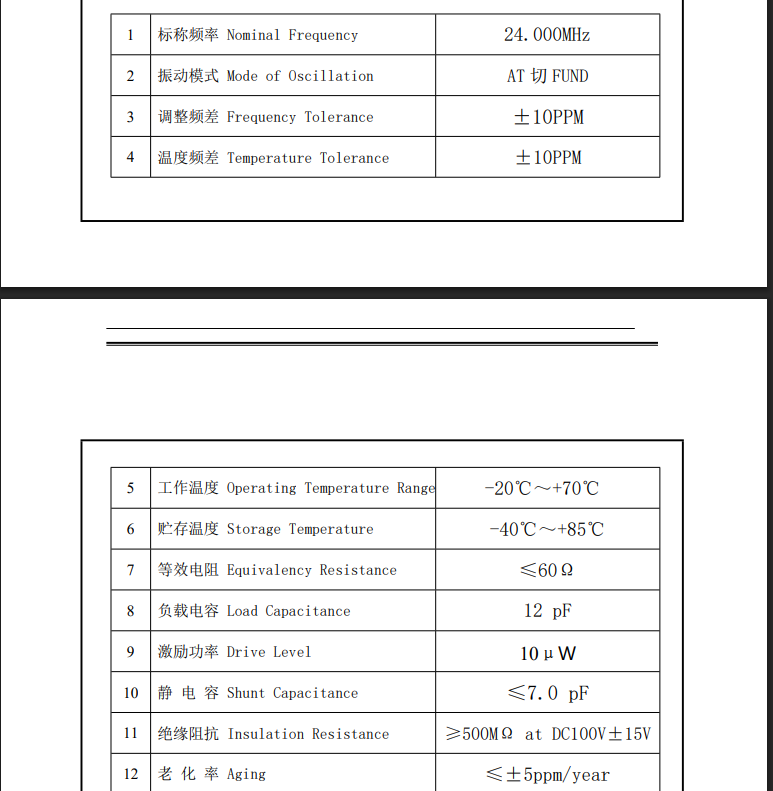

Hello everyone, I'm experiencing an issue with the crystal used for Jilie chips. I buy crystals with the same specifications, but some of them do not start the chip. Am I missing a specific specification? Please guide me. I have attached the specifications of the two crystal models that I bought. One of them works, but the other does not.
Да, вот
https://drive.google.com/file/d/1uGevrR … sp=sharing
А по поводу управления, можно как и обычными, а можно прямо в порты что то писать.
Хм, использовать в конфиге для adkey или как LED не получается, там всегда 1,7В на выводах. Видимо не все так просто.
Hello everyone, I'm experiencing an issue with the crystal used for Jilie chips. I buy crystals with the same specifications, but some of them do not start the chip. Am I missing a specific specification? Please guide me. I have attached the specifications of the two crystal models that I bought. One of them works, but the other does not.
Looking through my experience, try changing the pulling capacitors on the crystal. Sometimes, two similar crystals from two different vendors had a bit different parameters. So, changing capacitor values might be helpful
Отредактировано tenjisakuto (2025-08-03 17:40:43)
Чем больше ты смотришь в пустоту, тем больше пустота смотрит в тебя.
あなたが空虚を見つめれば見るほど、空虚はあなたを見つめるようになります。
Looking through my experience, try changing the pulling capacitors on the crystal. Sometimes, two similar crystals from two different vendors had a bit different parameters. So, changing capacitor values might be helpful
The main requirement is PPM
That very matter for BT stability, maximum - 10 PPM and capacity - 12pf.
24.0000 MHz/10PPM/12PF.
About pulling capacitors on the crystal - that need only for corecting freqency. 10-15-20 pf enough.
USMicro(R) (C)2025
I have configured the AC6965A IC and it works fine. However, there is one problem: the initial volume is very low. When I want to turn it up, it is as loud as the Chinese M18 circuits. Does anyone know how to adjust this in the SDK?
The main requirement is PPM
That very matter for BT stability, maximum - 10 PPM and capacity - 12pf.
24.0000 MHz/10PPM/12PF.
About pulling capacitors on the crystal - that need only for corecting frequency. 10-15-20 pf is enough.
Hi,
I’m producing around 5,000 PCBs every month, and it’s not feasible to change the capacitor value each time.
Currently, my workaround is to buy crystals from a specific supplier and request samples from each reel beforehand. I test the samples with different capacitor values to ensure compatibility. I am using crystals that don't require external capacitors.
Does anyone have a more stable or reliable solution?
Отредактировано Amin (2025-08-06 11:01:16)
Да, вот
https://drive.google.com/file/d/1uGevrR … sp=sharing
А по поводу управления, можно как и обычными, а можно прямо в порты что то писать.
Не пойму откуда там 1,7В берутся и как их убрать. Если туда кварц подключить то генерация есть и часы идут. Как выход еще работает, а если как вход включать то опять эти 1,7В тут как тут.
Открой тайну:)
http://bbs.yunthinker.com/forum.php?mod … mp;tid=222
Здесь вроде мануал от AC696X есть, они с AC695Х похожи, может оттуда что-то почерпнуть. Но как его оттуда скачать?
Мануалы на 635/636 смотри.
USMicro(R) (C)2025
https://drive.google.com/drive/u/0/fold … gTktHOExJW
USMicro(R) (C)2025
Не пойму откуда там 1,7В берутся и как их убрать. Если туда кварц подключить то генерация есть и часы идут. Как выход еще работает, а если как вход включать то опять эти 1,7В тут как тут.
Открой тайну:)
Всего-то нужно было в инит добавить: p33_tx_1byte(R3_OSL_CON,0);
Я попытался нарисовать светодиодный мультиплекс в матрице 7 x 7 выводов, но это была всего лишь попытка, если у кого-то есть знания о светодиодном дисплее с 7 выводами, поделитесь с нами, пожалуйста.
Mr Bytes
Hi.
My messages From old forums.
-------------------------------------------------------------------------------------------------------------------------

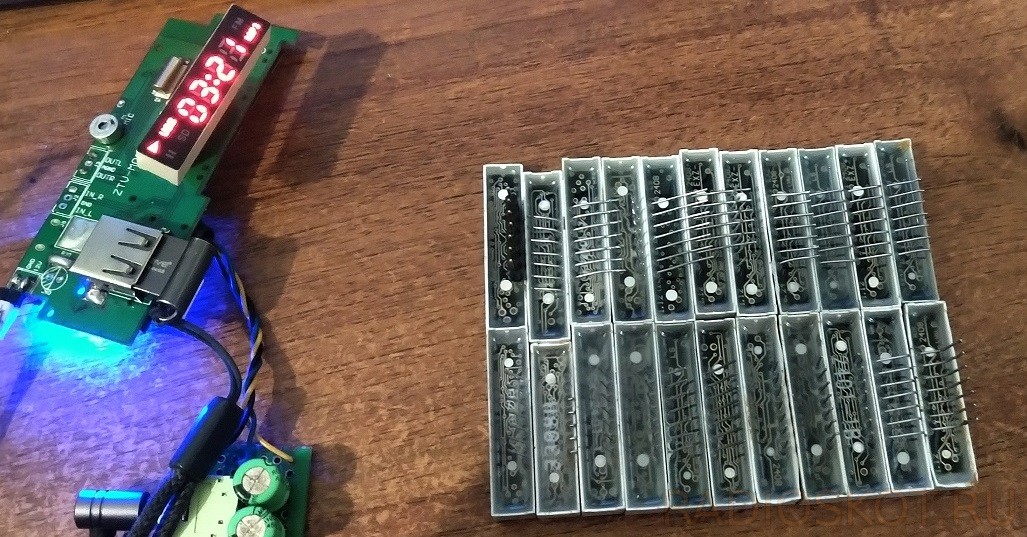

По тихоньку разбираюсь с 7 сегментниками, пока что только с "стандартными".
С виду они все одинаковые, циферки и символы, ну и у всех 7 ног.
Я только из этой кучи насчитал 7 разных видов по распиновке.
Для этого драйвер написал, Мультиметром вызвонил каждый сегмент и составил бит-карту.
Биты для установки в SDK V2P4 - считаются так :
1 - во первых отсчёт ножек дисплея происходит не с 1 а с 0. Соответственно ножка 1 = бит 0 , ножка 2 = бит 1, ножка 3 = бит 2...... ножка 7 = бит 6.
2 Читается таблица с вертикального столбика и вправо.
Допустим что бы зажечь на данном конкретном дисплее символ "SD" - нужно использовать биты 0 , 4 (1нога(+) и 5нога (-) )
Что бы зажечь символ "МР3" биты 2 , 6.
----------------------------------------------------------------------------------------
Прозвонка дисплея - на первую ножку красный щуп, черным пошел по ногам 2.3.4.5.6.7, потом красный щуп на 2 ножку, черным на 1.3.4.5.6.7, и так далее...
+ | - - - - - -
(1).2.3.4.5.6.7
(2).1.3.4.5.6.7
(3).1.2.4.5.6.7
(4).1.2.3.5.6.7
(5).1.2.3.4.6.7
(6).1.2.3.4.5.7
(7).1.2.3.4.5.6
------------------------------------------------------------------------------------------
USMicro(R) (C)2025
Driver
]
-----------------------------------------------------------------------------------------
DISPLAY 1
NAME : (KH2401-7) (CX2401-7) (2401-1B)
BITMAP :
/* 0 1 2 3 4 5 6
0 X 2A 2B 2C 2D 2E 2F
1 1A X 2G : . FM MP3
2 1B X X 4A 4B 4C 4D
3 1C PLAY 3A X 4E 4F 4G
4 1D PAUSE 3B 3E X X X
5 1E USB 3C 3F X X X
6 1F SD 3D 3G X X X
*/
const u8 led_7[36][2] = /// FOR (KH2401-7) (CX2401-7) (2401-1B)
{
{1,0},//1A
{2,0},//1B
{3,0},//1C
{4,0},//1D
{5,0},//1E
{6,0},//1F
{2,1},//1G
{0,1},//2A
{0,2},//2B
{0,3},//2C
{0,4},//2D
{0,5},//2E
{0,6},//2F
{1,2},//2G
{3,2},//3A
{4,2},//3B
{5,2},//3C
{6,2},//3D
{4,3},//3E
{5,3},//3F
{6,3},//3G
{2,3},//4A
{2,4},//4B
{2,5},//4C
{2,6},//4D
{3,4},//4E
{3,5},//4F
{3,6},//4G
{3,1},//LED_PLAY
{4,1},//LED_PAUSE
{5,1},//LED_USB
{6,1},//SD
{1,3},//:
{1,5},//FM
{1,4},//.
{1,6},//MP3
};
-------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------
DISPLAY 2
NAME : (LSH24D17-1B-UR) () ()
BITMAP :
/* 0 1 2 3 4 5 6
0 X 1A 1B 1E SD PLAY X
1 1F X 2A 2B 2E 2D X
2 1G 2F X : 3B || MHz
3 1C 2G 3F X 3C 4E X
4 1D 2C 3G 3A X 4C 4G
5 3D USB 3E 4D 4F X 4B
6 X X AUX X . 4A X
*/
const u8 led_7[36][2] = /// FOR (LSH24D17-1B-UR)
{
{0,1},//1A
{0,2},//1B
{3,0},//1C
{4,0},//1D
{0,3},//1E
{1,0},//1F
{2,0},//1G
{1,2},//2A
{1,3},//2B
{4,1},//2C
{1,5},//2D
{1,4},//2E
{2,1},//2F
{3,1},//2G
{4,3},//3A
{2,4},//3B
{3,4},//3C
{5,0},//3D
{5,2},//3E
{3,2},//3F
{4,2},//3G
{6,5},//4A
{5,6},//4B
{4,5},//4C
{5,3},//4D
{3,5},//4E
{5,4},//4F
{4,6},//4G
{0,5},//LED_PLAY
{2,5},//LED_PAUSE
{5,1},//LED_USB
{0,4},//LED_SD
{2,3},//LED_2POINT
{6,2},//LED_AUX
{6,4},//.
{2,6},//LED_MHz
};
-----------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------

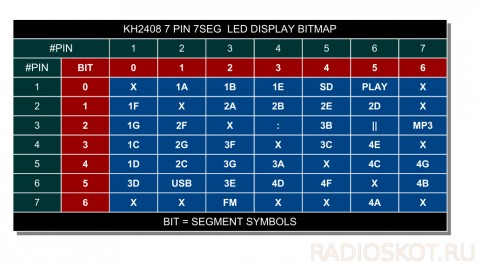

DISPLAY 3
NAME : (KH2408) (EZT-2408) (CX-2401-1) (LS2431) (2408-8) (LS2408)
BITMAP :
/* 0 1 2 3 4 5 6
0 X 1A 1B 1E SD PLAY X
1 1F X 2A 2B 2E 2D X
2 1G 2F X : 3B || MP3
3 1C 2G 3F X 3C 4E X
4 1D 2C 3G 3A X 4C 4G
5 3D USB 3E 4D 4F X 4B
6 X X FM X X 4A X
*/
const u8 led_7[36][2] = /// FOR (KH2408)
{
{0,1},//1A
{0,2},//1B
{3,0},//1C
{4,0},//1D
{0,3},//1E
{1,0},//1F
{2,0},//1G
{1,2},//2A
{1,3},//2B
{4,1},//2C
{1,5},//2D
{1,4},//2E
{2,1},//2F
{3,1},//2G
{4,3},//3A
{2,4},//3B
{3,4},//3C
{5,0},//3D
{5,2},//3E
{3,2},//3F
{4,2},//3G
{6,5},//4A
{5,6},//4B
{4,5},//4C
{5,3},//4D
{3,5},//4E
{5,4},//4F
{4,6},//4G
{0,5},//LED_PLAY
{2,5},//LED_PAUSE
{5,1},//LED_USB
{0,4},//LED_SD
{2,3},//LED_2POINT
{6,2},//LED_FM
{6,4},//X
{2,6},//LED_MP3
};
-------------------------------------------------------------------------------------------
USMicro(R) (C)2025
Здравствуйте, коллеги.
У меня есть чип AC6925, я использую SDK Release_V2.6.3. В этой версии я нашёл только поддержку A2DP Sink (приём аудио), но функции для A2DP Source (передача аудио по Bluetooth) отсутствуют.
Подскажите, пожалуйста:
существует ли версия SDK для AC6925 (или семейства AC692X) с поддержкой A2DP Source / Bluetooth Audio Transmitter?
если да, где можно получить или скачать такую версию SDK?
Буду очень признателен за любую информацию или ссылку.
Спасибо!
