JL SoC. 杰理芯片

Сообщений 1601 страница 1620 из 1622

1601

ac696 не занимался но оно похоже на ac695,
смотрите эти файлы
apps\soundbox\board\br25\board_config.h
apps\soundbox\board\br25\board_ac6969d_demo\board_ac6969d_demo_cfg.h
ну и даташит на чип конечно

1602

amateur написал(а):

ac696 не занимался но оно похоже на ac695,
смотрите эти файлы
apps\soundbox\board\br25\board_config.h
a̶p̶p̶s̶\̶s̶o̶u̶n̶d̶b̶o̶x̶\̶b̶o̶a̶r̶d̶\̶b̶r̶2̶5̶\̶b̶o̶a̶r̶d̶_̶a̶c̶6̶9̶6̶9̶d̶_̶d̶e̶m̶o̶\̶b̶o̶a̶r̶d̶_̶a̶c̶6̶9̶6̶9̶d̶_̶d̶e̶m̶o̶_̶c̶f̶g̶.̶h̶ ̶
apps\soundbox\board\br25\board_ac696x_demo\board_ac696x_demo_cfg.h
ну и даташит на чип конечно

1603

На SDK из этого сообщения JL SoC. 杰理芯片 поправил #define TCFG_UDISK_ENABLE 1 , заработала флешка, но стала говорить китайская женщина, не работают кнопки и диод... Не пойму как поменять название синезуба..

1604

amateur написал(а):

в диспетчере устройств
режим звуковой карты:

режим прошивки:

Прошитый живой чип должен быть виден в винде всегда, в любом случае?
То есть, если я живую, рабочую магнитолу подоткну к ПК, чип магнитолы должен определиться в винде режиме звуковой карты?

1605

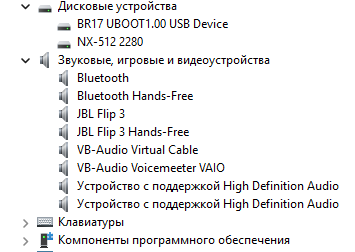

У меня AC6901, подключенный без донгла по USB к ПК, виден так:
https://forumupload.ru/uploads/001b/ca/8a/243/t554323.png

1606

amironof написал(а):

То есть, если я живую, рабочую магнитолу подоткну к ПК, чип магнитолы должен определиться в винде режиме звуковой карты?

если он конфигурирован под этот режим

1607

amironof написал(а):

У меня AC6901, подключенный без донгла по USB к ПК, виден так:

UBOOT -> чип в режиме прошивки, то есть он не прошит либо в нем мусор

1608

Osya Trutkov написал(а):

На SDK из этого сообщения JL SoC. 杰理芯片 поправил #define TCFG_UDISK_ENABLE 1 , заработала флешка, но стала говорить китайская женщина, Не пойму как поменять название синезуба..

включите эту штуку
cpu\br25\tools\soundbox\standard\ac696x配置入口.jlxproj
если не нравится китайский сделайте свои звуки

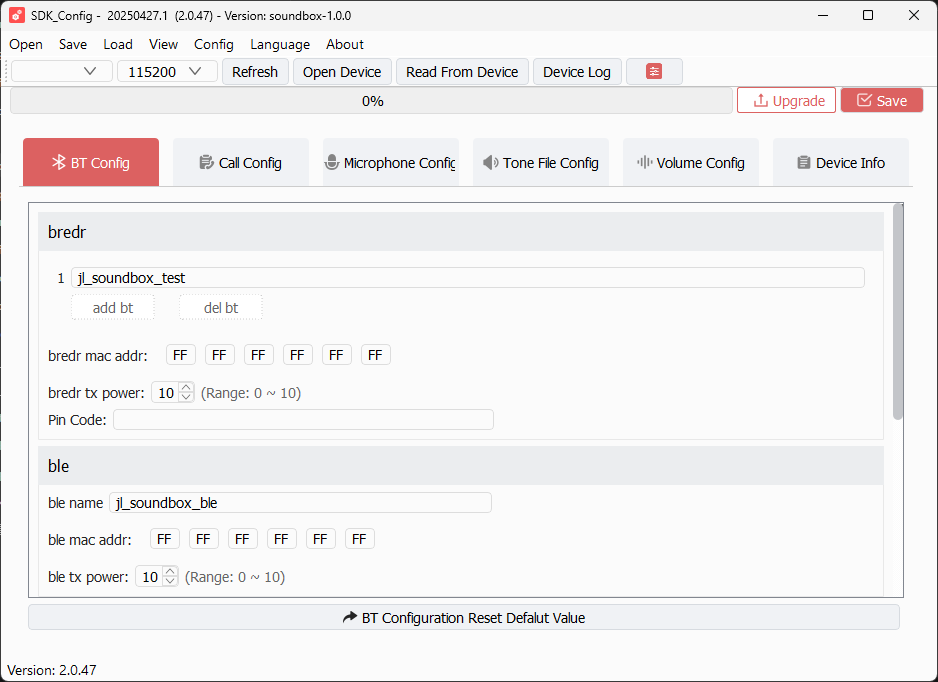

https://forumupload.ru/uploads/001b/ca/8a/24/t724001.png

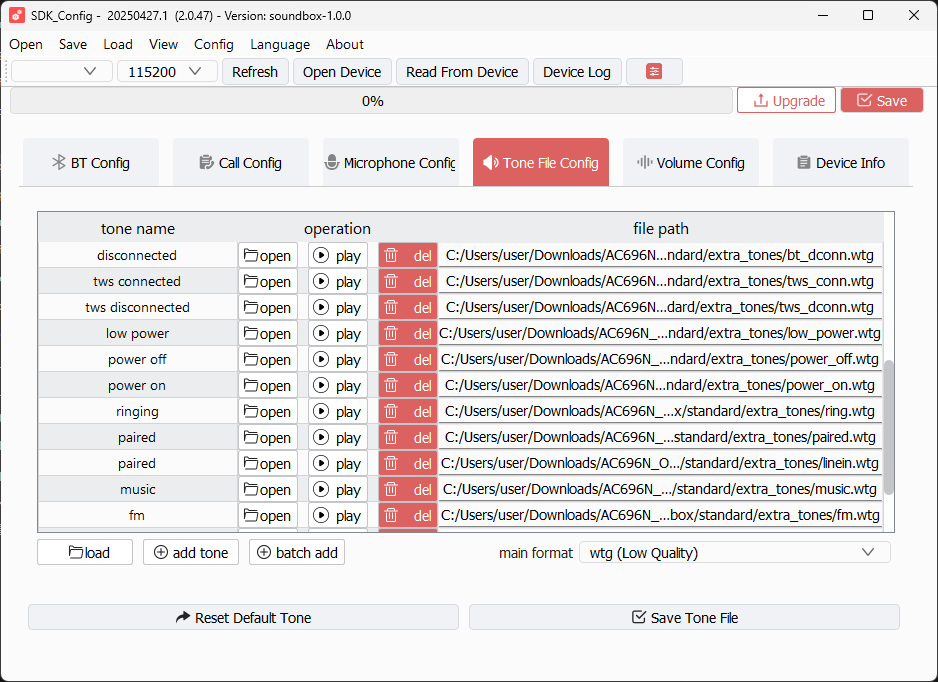

https://forumupload.ru/uploads/001b/ca/8a/24/t98281.png

Osya Trutkov написал(а):

не работают кнопки и диод...

рисуйте схему

1609

amateur написал(а):

включите эту штуку
cpu\br25\tools\soundbox\standard\ac696x配置入口.jlxproj

Подскажите, а как это сделать ?

1610

Osya Trutkov написал(а):

Подскажите, а как это сделать ?

c:\iltools\jlxproj.exe

1611

amateur написал(а):

c:\iltools\jlxproj.exe

не было  такого файла  :D
Спасибо, разбираюсь.
остается с конфигом кнопок и GPIO разобраться

1612

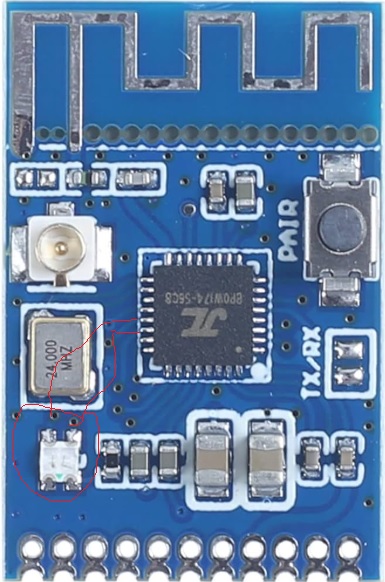

https://forumupload.ru/uploads/001b/ca/8a/210/t364662.jpg
Hello I have a question regarding the Led pairing function. I was able to load a custom firmware on this kcx_bt_receiver. It has a BR23 seems the AC6956C8 chip. from the schematics the led is a 2 colour led connected the the pin 20(PC4)  and 21 (PC5). from the sdk I am still unable to find the correct port to insert to make the Blutooth flash when paring. I looked at the GPIO.H file and my understanding is that the post should be IO_PORT_B4: #define IO_PORTB_04 (IO_GROUP_NUM * 1 + 4) but it does not work. Any suggestion to put me in the right direction? I read the sdk manual but not much info on this.
Thanks in advance

Отредактировано gtech (2025-05-29 08:37:42)

1613

amateur написал(а):

рисуйте схему

Модуль сейчас довольно распространенный, как здесь правый Вопросы по работе с JL SDK. Настройка, конфигурирование....
номиналы резисторов те же. Может у кого-то сохранился конфиг под него?

Отредактировано Osya Trutkov (2025-05-29 10:09:35)

1614

gtech написал(а):

led is a 2 colour led connected the the pin 20(PC4)  and 21 (PC5)

Why PORTB_04?

1615

amateur написал(а):

Why PORTB_04?

I opened the GPIO.h file and I thought portb_04 is equal to pin 20.

1616

gtech написал(а):

I opened the GPIO.h file and I thought portb_04 is equal to pin 20.

These are not pin numbers

Pin 20 -> IO_PORTC_04
Pin 21 -> IO_PORTC_05, as described in the datasheet

1617

amateur написал(а):

These are not pin numbers

Pin 20 -> IO_PORTC_04
Pin 21 -> IO_PORTC_05, as described in the datasheet

Thanks that worked!!! any suggestion for the pairing button?

1618

gtech написал(а):

Thanks that worked!!! any suggestion for the pairing button?

Ссылка
Pin 8 -> IO_PORTB_08
look at the data sheet

1619

amateur написал(а):

Link
Pin 8 -> IO_PORTB_08
look at the data sheet

thanks for the answer, I identified the port, but not the function in the cfg.h, I tried the function " iokey", but the only thing I was able to activate is the hold button then nless I recycle the power,  it does not start again. any suggestion? thanks again for the all the answers.
