Ага, увидел.
-------------------------------
Commits on Mar 12, 2025
add an extra parameter for chipkey write command
This should make the chipkey write function
work on br23 etc.
kagaimiq
kagaimiq
committed
3 days ago
-------------------------------
Ну круто) нужно потестить)
By Admin
я вообще не понимаю как сам девайс подключить к компу - чтоб попасть в этот бут-лоадер...в устройстве хоть и есть USB - но оно чисто для зарядки АКБ - никак не определяется.... по этому могу заливать просто во флешку через программатор - ну и запаять его потом обратно
получился jl_isd.bin - который почти идентичен исходному дампу!!! - но с небольшими отличиями - я приложил скрин- я так думаю если я залью свой dir_song (конечно с учетом размера чтоб не больше) и проставлю его уже закодированным в тоже место - сработает?
Я бы прошил через проц, а не прогер для 25X флешек.
Я же правильно понял что именно так и делаете?
Хотя должно по идее работать если просто уже готовую прошивку которая перекодирована с чипключем, прошить в SPI влешку.
By Admin
я вообще не понимаю как сам девайс подключить к компу - чтоб попасть в этот бут-лоадер...в устройстве хоть и есть USB - но оно чисто для зарядки АКБ - никак не определяется.... по этому могу заливать просто во флешку через программатор - ну и запаять его потом обратно
Тогда попробуй сначала просто залить через програматор . По идее должно работать. Главное не забыть про чипкей.
Если не будет работать - то придется подключать к усб, нужно будет узнать настоящее имя чипа по распиновке)
By Admin
kagaimiq
addr.to_bytes(4, 'big') + len.to_bytes(2, 'big'))
return int.from_bytes(resp[:2], 'big')
def write_chipkey(self, key):
def write_chipkey(self, key, vpp=5000):
""" Write (chip)key """
resp = self.cmd_exec(JL_LoaderV2.Cmd.WRITE_KEY,
key.to_bytes(4, 'big'))
key.to_bytes(4, 'big') + b'\x00' + vpp.to_bytes(4, 'big'))
return int.from_bytes(resp[:4], 'big')
def flash_crc16_raw(self, addr, len):Все таки там VPP нужен был получается?
By Admin
блин - спасибо !!! - оно почти получилось!!! - меня только смущает - не соответствие пары байт
я для теста собрал именно те файлы которые получились после распаковки (без какихлибо изменений)
В заголовке отличается поле "fs version", у вас было '13', а тут оно становится '10', не знаю критично ли это, может и сработает.
Дальше в описании секции "VM" немного другое значение "размера" - это не критично, но если нужно, то в isd_config.ini можно поменять размер секции VM с 24K на 8K - в [RESERVED_CONFIG] править "VM_LEN". Ну и поэтому в app_dir_head другие CRC данных и самого заголовка записаны.
水Mizu-DEC JLtech since 22.06.2019
Все таки там VPP нужен был получается?
Ну, в br23loader этот параметр нигде кроме проверки на то, что оно находится в рамках 3300 ~ 5500 не используется, а эти пределы похожи на значение какого-то напряжения в милливольтах, поэтому я обозвал его "vpp".
水Mizu-DEC JLtech since 22.06.2019
Sergii написал(а):
блин - спасибо !!! - оно почти получилось!!! - меня только смущает - не соответствие пары байт
https://forumupload.ru/uploads/001b/ca/ … 172428.pngя для теста собрал именно те файлы которые получились после распаковки (без какихлибо изменений)
В заголовке отличается поле "fs version", у вас было '13', а тут оно становится '10', не знаю критично ли это, может и сработает.
Дальше в описании секции "VM" немного другое значение "размера" - это не критично, но если нужно, то в isd_config.ini можно поменять размер секции VM с 24K на 8K - в [RESERVED_CONFIG] править "VM_LEN". Ну и поэтому в app_dir_head другие CRC данных и самого заголовка записаны.
Подпись автора
水Mizu-DEC JLtech since 22.06.2019
Спасибо! теперь примерно понимаю. теперь дело за рутиной - перевести 900+ файлов и переозвучить! Спасибо еще раз огромное!
Ну, в br23loader этот параметр нигде кроме проверки на то, что оно находится в рамках 3300 ~ 5500 не используется, а эти пределы похожи на значение какого-то напряжения в милливольтах, поэтому я обозвал его "vpp".
Похоже на значение LDO_IN.
By Admin
По перемаркировке -
Похоже что QSOP24 у нас это AC153A (и он через UART шьется)
А SOP16 - AD142A
By Admin
Sergii
А можно дамп с флешки от sop16?
Могу поиграться)
By Admin
Sergii написал(а):
блин - спасибо !!! - оно почти получилось!!! - меня только смущает - не соответствие пары байт
https://forumupload.ru/uploads/001b/ca/ … 172428.pngя для теста собрал именно те файлы которые получились после распаковки (без какихлибо изменений)
В заголовке отличается поле "fs version", у вас было '13', а тут оно становится '10', не знаю критично ли это, может и сработает.
Дальше в описании секции "VM" немного другое значение "размера" - это не критично, но если нужно, то в isd_config.ini можно поменять размер секции VM с 24K на 8K - в [RESERVED_CONFIG] править "VM_LEN". Ну и поэтому в app_dir_head другие CRC данных и самого заголовка записаны.
Подпись автора
水Mizu-DEC JLtech since 22.06.2019
я поправил ini теперь все собирается еще лучше
теперь только разница в трех байтах в самом начале прошивки
оригинал : 1a 58 bf 1d ff ff ff ff f0 c1 a3 66 c3 ad ff 68 53 48 35 34 ff ff ff собраный: 03 d0 bf 1d ff ff ff ff f0 c1 a3 66 c4 ad ff 68 53 48 35 34 ff ff ff
1-2 байт и 12-й остальное все 1 в 1
я поправил ini теперь все собирается еще лучше теперь только разница в трех байтах в самом начале прошивки
В прошивке еще может быть флаг первого включения, значение меняется после первого включения . (Правда он обычно в конце бывает. Эти SH* я не колупал, так взглядом пробежался)
By Admin
А, ну да, нужно вместо "-dev sh54" указывать "-dev sh55", тогда fs_ver будет '13', а не '10'
水Mizu-DEC JLtech since 22.06.2019
А, ну да, нужно вместо "-dev sh54" указывать "-dev sh55", тогда fs_ver будет '13', а не '10'
Подпись автора
水Mizu-DEC JLtech since 22.06.2019
Идеально!

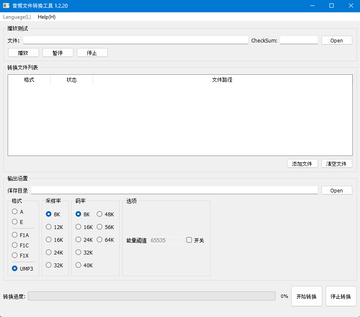

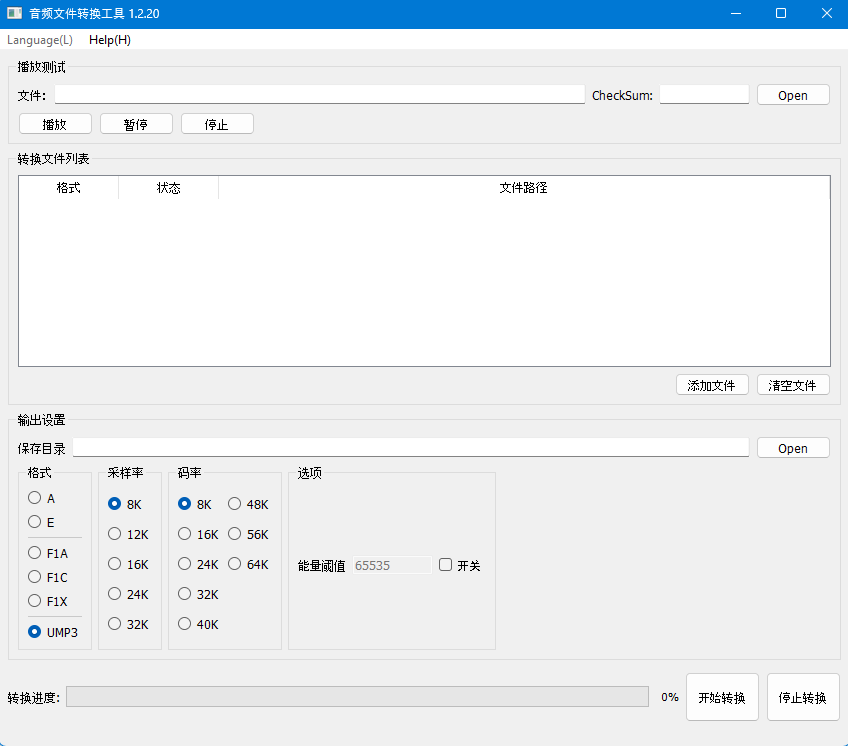

тогда вопрос может не по теме... у меня вот такая тула 音频文件转换工具_1.2.20.exe - может есть более новая версия?
Так и есть. Там вроде только через ISP.
Увидел что в соседней теме обновили boottool, все заработало, супер.

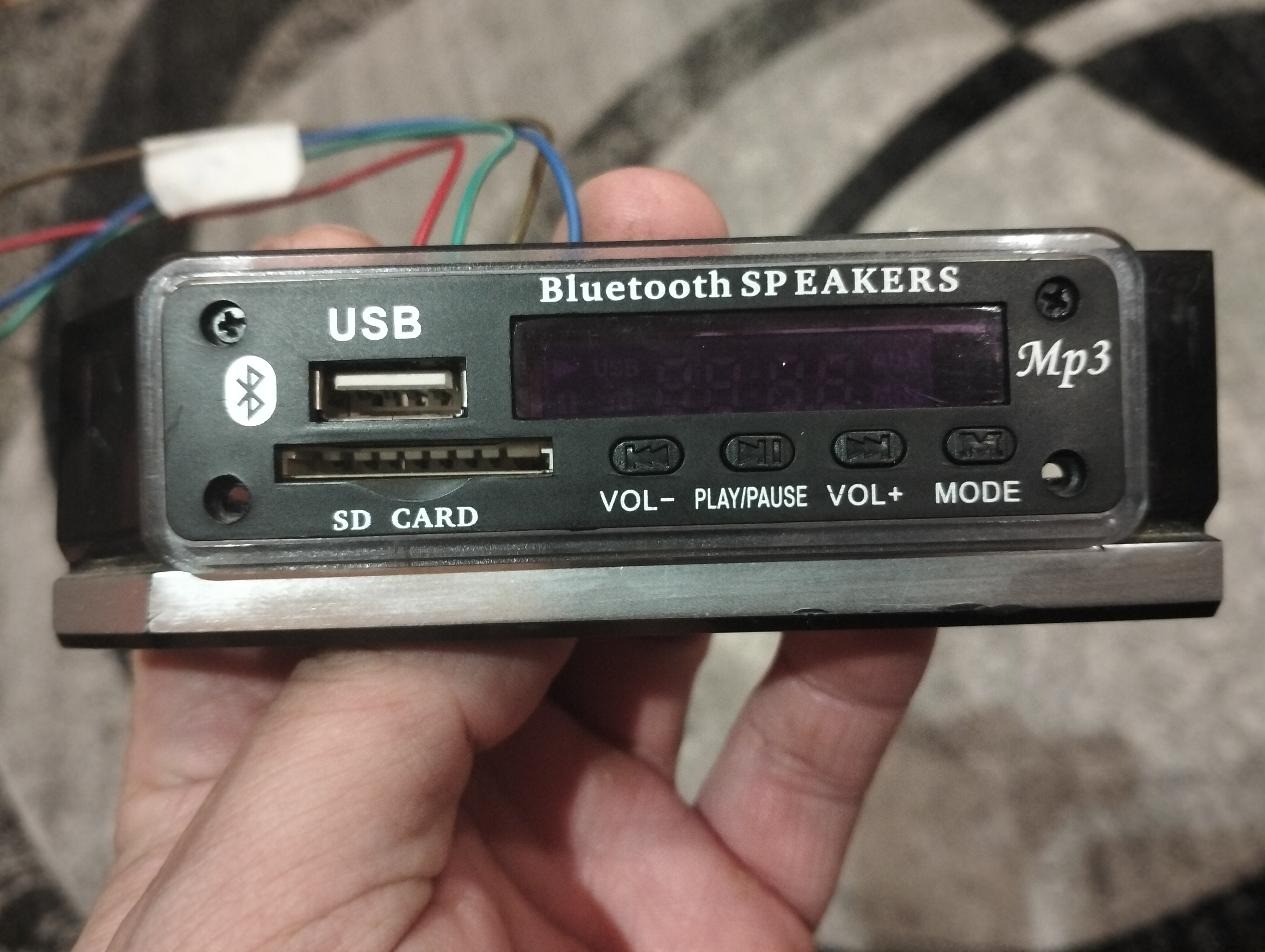

Здравствуйте участники форума. Имею проблему с Bluetooth - mp3 модулем на чипе ac6921. Хотел убрать орущую китаянку. Слил прошивку размером 1М (определилась и считалась в windows 7). Вычленил все необходимые файлы из .bin и .app для работы в sdk. Но по всей видимости использовал не тот sdk
и при подключении модуля к компьютеру последний самопроизвольно прошился (прошли команды с цифрами). После этого модуль перестал отображаться в системе. При включении заагорается blue либо lod при нажатии на кнопки. Подскажите модулю хана? Или его можно вывести в режим прошивки с помощью Arduino.
Что примечательно чип определялся как jl17, хотя вроде должен быть jl21
C:\Users\Nastya\Downloads\cmder_mini
λ C:\jl-uboot-tool-main\jl-uboot-tool-main\jluboottool.py
Searching for some JieLi devices..
Found a device: BR17 UBOOT2.00 (1.00) at \\.\HardDiskVolume48
Waiting for [\\.\HardDiskVolume48] try! ok (BR17 UBOOT2.00 1.00)
Chip: BR17 - AC690N series
================ Quick info ==================
** BR17 (AC690N series) **
>> Chip key: 0xFB87 <<
- Online device:
ID: 0xef4014
Type: 0x03 (SPI NOR flash on SPI0)
==============================================
.------------------------------------------------------.
| _____________ .------------------------------. |
| /___ __ ___/ | JieLi UBOOT Tool |
| / / / / | - Das Shell - |
| __ / / / / `------------------------------. |
| / /_/ / / /____ -*- JieLi tech console -*- | |
| `____/ /______/ Type 'help' or '?' for help. | |
| `------------------------------' |
`------------------------------------------------------'
=>JL: read 0 1048576 jldump.bin
Reading: 100%|█████████████████████████████████████████████████████████████████████| 1.00M/1.00M [00:06<00:00, 170kB/s] =>JL:

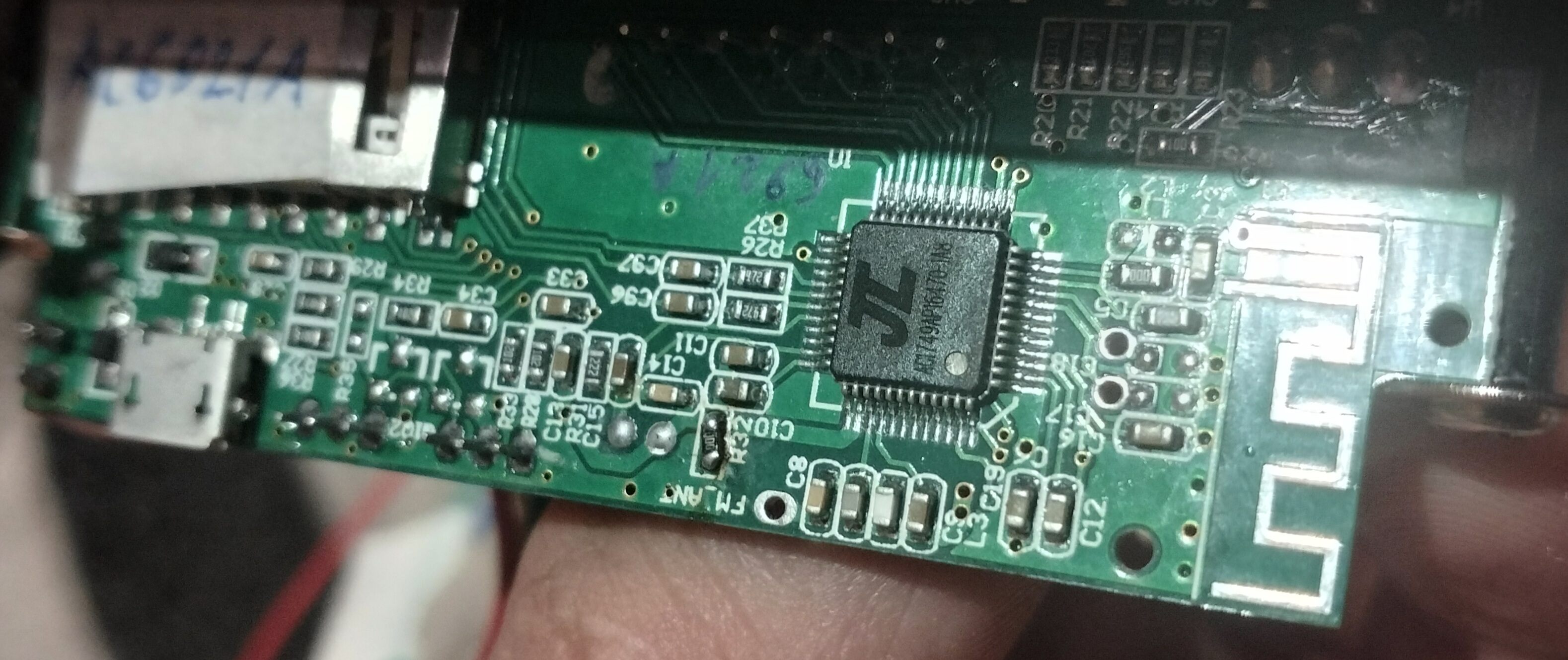

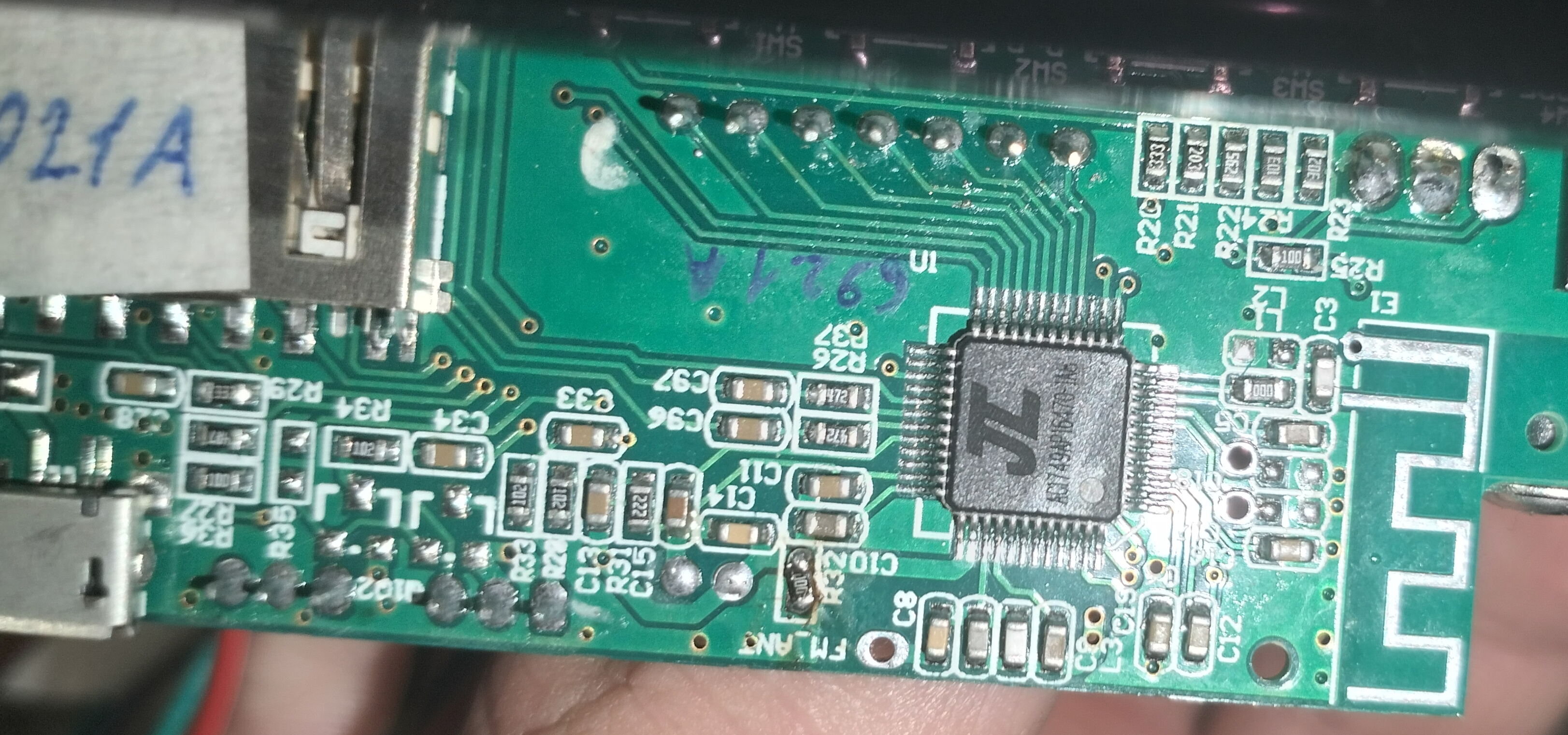

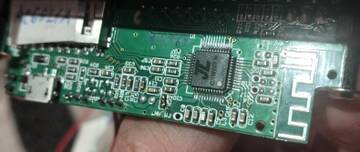

Фото платы
Да, можно восстановить. Запорол просто другой прошивкой.
Если есть такой же - можно слить и залить в этот.
Что примечательно чип определялся как jl17, хотя вроде должен быть jl21
Не, все правильно. Это AC6901A. BR17.
