вы как-то писали, что можете за вознаграждение помочь, или я ошибаюсь?
Прошивка простая, можете и сами сложить. Но если нужно - то да могу.
By Admin
Hello, I am new to this forum, thanks for the nice work and post. Anyone knows what kind of chip is a TC5168A?
SOP8?
By Admin
240669
А давай так, создай тему по своему устройству, и там покажи схему, что спаял, фотки) а я просто так сделаю прошивку. Она там простенькая.
By Admin
SOP8?
Hello, and thanks for your answer. no sop16 is a cheap board HW-770C VD3.1
240669
А давай так, создай тему по своему устройству, и там покажи схему, что спаял, фотки) а я просто так сделаю прошивку. Она там простенькая.
Ой, спасибо огромное, так и сделаю)
Hello, and thanks for your answer. no sop16 is a cheap board HW-770C VD3.1
Ah, ok. That remarkered original AC6969A chip - remarked by HSC-SZ (Qyvhome) http://www.szqyvhome.com/
I know these guys, I talked to them, they are greedy and not talkative.
By Admin
Здравствуйте,
Я новичок на этом форуме, пишу сообщение через Google Translate.
Недавно я начал заниматься обратным проектированием прошивки AC46/BT15 и для этой цели заказал комплект декодера Bluetooth, который поставляется с каким-то чипом JieLi.
Странно, что этот продукт называется "Redtooth".
https://www.aitendo.com/product/17645
Перед заказом я предполагал, что у него AC4601, потому что Aitendo публикует техническое описание AC4601 (так я и добрался до продукта), но я заметил, что это не AC4601, и после исследования я начал верить, что это AC4606A.
Сегодня я получил продукт и собрал его, на чипе есть маркировка "AC1824DGE421-6A8"

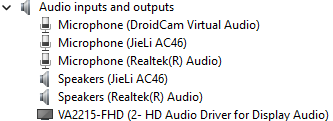

Я подключил его к компьютеру, и он показал его фамилию.
По маркировке и названию семейства это должно быть AC4606A, но я не могу найти никаких листов данных.
Это действительно AC4606A?
AC6969A
thanks, I will look into it!
Опять 25! Не нашел, как включается определенный режим (music, fm radio, linein) при старте в SDK AC696x. В AC692x все было просто, в файле board.c в функции main() комментировал ненужное и оставлял ту задачу, которая должна запускаться при подаче питания. Здесь же обыскался, не нашел ничего что позволяло бы определять включение конкретного режима при старте.
Единственное что нарыл сейчас: функция app_task_next() в файле app_action.c. Позволяет переключиться в следующий режим. Если все поотключать кроме BT и нужного режима, и вызывать у себя в инициализации эту функцию, то девайс из запустившегося по умолчанию режима BT перейдет в необходимый режим.
Оно вроде как делается через 'app_task_switch', в apps/soundbox/common/power_on.c происходит переключение в нужный режим при включении
水Mizu-DEC JLtech since 22.06.2019
Сейчас посмотрю.
Да, ты прав. Заменил в app_task_switch(APP_NAME_BT, ACTION_APP_MAIN, NULL) первый аргумент с APP_NAME_BT на APP_NAME_FM. Теперь первым запускается режим FM радио. Возможные варианты прописаны как дефайны в app_action.h. Спасибо, сам я еще сколько бы искал, а возможно и вовсе не нашел.
Китайцы, цук, в доступной документации приводят 100500 способов настройки микрофона и эквалайзера, а такие моменты порой вообще не упоминают...
0x0_nyan
Hi here! Welcome!
Yes, bt15 - its a ac460n series chipset, and marking say - its ac4606a8 (8Megabite-1024 kb flash) but im not find datasheet for that ic. And im not see before jl chip in package qfp-32.
And im dont find any sdk for that old chipset.
Its very old JL chip series. I recommendet take another new series. 692-695-696-701.
And You can use english language if u want), that not problem , i can talk without a translators).
By Admin
0x0_nyanHi here! Welcome! Yes, bt15 - its a ac460n series chipset, and marking say - its ac4606a8 (8Megabite-1024 kb flash) but im not find datasheet for that ic. And im not see before jl chip in package qfp-32. And im dont find any sdk for that old chipset. Its very old JL chip series. I recommendet take another new series. 692-695-696-701.And You can use english language if u want), that not problem , i can talk without a translators).
Thank you BIOS, it's very nice that you can speak English
Perhaps I have the datasheet in my logically dead hard drive or laptop.
Indeed, AC46 is quite early series, and is getting rare.
I also have a development board for AC6921A, but unfortunately the SDK is in dead drive, so I have to buy recovery software anyway...
The real reason doing reverse engineering of AC46 is that I have a hard-bricked speaker with AC4601 which I tried to change voice prompt and failed.
But it's fun to do, so it's not a problem
I'm uploading a record of reverse engineering in my GitHub, please feel free to check it out.
I have AC46_BT_SDK in old laptop probably, so I will find and upload today.
Perhaps I have the datasheet in my logically dead hard drive or laptop.
he-he. Backups and more backups! I have same experience, after that i have already 2 hdd for backups and google disk for all my projects)
------------------------------------
I also have a development board for AC6921A, but unfortunately the SDK is in dead drive, so I have to buy recovery software anyway...
You can download original SDK here (must have >10 messages on that forum, afther that, You have access to all JL SDK, see 1st page that topic)
I have some for ac461n sdk, but that next series SoC.
By Admin
Perhaps I have the datasheet in my logically dead hard drive or laptop.
Indeed, AC46 is quite early series, and is getting rare.
I also have a development board for AC6921A, but unfortunately the SDK is in dead drive, so I have to buy recovery software anyway...
The real reason doing reverse engineering of AC46 is that I have a hard-bricked speaker with AC4601 which I tried to change voice prompt and failed.
But it's fun to do, so it's not a problem
I'm uploading a record of reverse engineering in my GitHub, please feel free to check it out.
I have AC46_BT_SDK in old laptop probably, so I will find and upload today.
I read You GIT)
---------
Also, im a find today some link for ac46 sdk - https://www.diyaudio.com/community/thre … ay.301607/

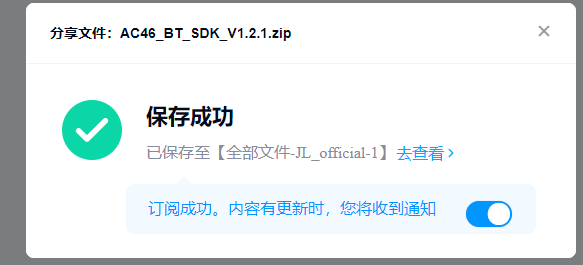

But google disk mirror not avalible now, work only chinese baidu link. Also i have account . And, Yes, im download that)
I add it to forum lib. (also sent link for u)
Its all cool, but without datasheet for ac4606a, its no make big sanse...
By Admin
You can download original SDK here (must have >10 messages on that forum, afther that, You have access to all JL SDK, see 1st page that topic)
I have some for ac461n sdk, but that next series SoC.
Yes, I'm really looking forward to it
I read You GIT)
---------
Also, im a find today some link for ac46 sdk - https://www.diyaudio.com/community/thre … ay.301607/
But google disk mirror not avalible now, work only chinese baidu link. Also i have account . And, Yes, im download that)I add it to forum lib. (also sent link for u)
Its all cool, but without datasheet for ac4606a, its no make big sanse...
Thanks for reading
The SDK you found is exact same SDK that I've downloaded a year ago.
I've already uploaded to GitHub yesterday, but there were some files which I shouldn't upload so after recreating a new repo without those, and now it's set to private ∩＞ ワ＜∩🎀🩸
Good job BIOS, indeed, there are some datasheets from 4601 to 4605 and also something enormous, but unfortunately no 4606's one
Btw it's great that you have Baidu account
HEllo any advise how to connect the JL updater 4.1 to the AC6969A to reprogram the audio ?
I tried to connect the updater to the pin 11 and 12 ( dm, dp) to the tx rx of the updater but it does not connect to the pc.
thanks in advance
