Так же вопрос: в каком файле можно сменить класс устройства (class of device).
Сейчас класс устройства Headset ( для блютуз ).
Нужно поменять на Loudspeaker.
Классы устройства:
Class Description
1028 (0x0404) Audio/Video - Headset
1048 (0x0418) Audio/Video - Headphones
1044 (0x0414) Audio/Video - Loudspeaker
audio_digital_vol.c
Но там еще есть аналоговое
А вот сами шаги громкости
\cpu\br25\audio_common\app_audio.c
static unsigned short combined_vol_list[31][2] = {
{ 0, 0}, //0: None
{ 0, 16384}, // 1:-40.92 db
{ 2, 14124}, // 2:-39.51 db
{ 3, 14240}, // 3:-38.10 db
{ 4, 14326}, // 4:-36.69 db
{ 5, 14427}, // 5:-35.28 db
{ 6, 14562}, // 6:-33.87 db
{ 7, 14681}, // 7:-32.46 db
{ 8, 14802}, // 8:-31.05 db
{ 9, 14960}, // 9:-29.64 db
{10, 15117}, // 10:-28.22 db
{11, 15276}, // 11:-26.81 db
{12, 15366}, // 12:-25.40 db
{13, 15528}, // 13:-23.99 db
{14, 15675}, // 14:-22.58 db
{15, 15731}, // 15:-21.17 db
{16, 15535}, // 16:-19.76 db
{17, 15609}, // 17:-18.35 db
{18, 15684}, // 18:-16.93 db
{19, 15777}, // 19:-15.52 db
{20, 15851}, // 20:-14.11 db
{21, 15945}, // 21:-12.70 db
{22, 16002}, // 22:-11.29 db
{23, 16006}, // 23:-9.88 db
{24, 16050}, // 24:-8.47 db
{25, 16089}, // 25:-7.06 db
{26, 16154}, // 26:-5.64 db
{27, 16230}, // 27:-4.23 db
{28, 16279}, // 28:-2.82 db
{29, 16328}, // 29:-1.41 db
{30, 16384}, // 30:0.00 db
};By Admin
Сейчас класс устройства Headset ( для блютуз ).
Нужно поменять на Loudspeaker.
А вот это без понятия - ни когда не нужно было)
Просто есть три вида сдк - soundbox_sdk/ watch_sdk /headphone_sdk.
Как правило - сделать headphone_sdk из soundbox_sdk/ watch_sdk можно просто поотключая все лишнее.
soundbox_sdk хватает для всего, там есть все из headphone_sdk.
Просто настроить конфиг блютуза и профили. A2DP/SPP/HFP/
By Admin
Так же вопрос: в каком файле можно сменить класс устройства (class of device).
Сейчас класс устройства Headset ( для блютуз ).
Нужно поменять на Loudspeaker.
По идее или в конфигах блютуза или в хедерах того же блютуза, на крайняк в либах.
By Admin
Ну что угодно, наполняйте форум. А то все на блюдечке да с голубой каёмочкой!
Банальная штука - что бы просто не уходили с форума просто скачав. А то форум умрет. И так активных участника 3-4 человека.
Пишите что делаете, что мучаете)
На самом деле это было большое открытие для меня найти этот сайт.
Спасибо огромное за это!
audio_digital_vol.c
Но там еще есть аналоговое
А вот сами шаги громкости\cpu\br25\audio_common\app_audio.c
Спасибо за помощь!
По идее или в конфигах блютуза или в хедерах того же блютуза, на крайняк в либах.
Хорошо, поищу, где-то видел данный параметр
Вопрос:
Можно ли открыть ( и чем) файлы с расширением " .a " ?
( например, файл btstack.a )
HEX редактором. Это уже скомпилированные библиотеки. Там нет ничего наглядного.
Вопрос:
Можно ли открыть ( и чем) файлы с расширением " .a " ?
( например, файл btstack.a )
я захожу в файл .a через far manager. он показывает кучку файлов .o. файлы .o можно декомпилировать с помощью llvm-cbe, насколько я помню.
по задумке, файлы .a открывает llvm-ar
Приветствую. Приобрел наушники. Все ничего, но звук через блютуз не очень. Если слушать напрямую через кабель, то звук прекрасный. Задумался над улучшением. Вскрыл уши и обнаружил что они сделаны на чипе JL BP1W182-06F4. Исследования интернета привели к тому что это AC7006F4. Тут возникает сразу много вопросов. SDK для этого чипа есть. Что обстоит с ключом? Смогу залить свою прошивку? Можно обойти на этом чипе? Хочу добавить поддержку AptX, отрегулировать эквалайзер, изменить громкость уведомлений, попробовать настроить микрофон.
Сейчас занят изучением и сбором инфы, пытаюсь въехать во все это дело. Параллельно планирую сделать тоже самое но на Qualcomm QCC30XX или QCC5025. Аналоговую часть уже отработал, теперь разбираюсь с источником (цифровой частью). Замечательное времяпрепровождение, время просто летит.
Так же вопрос: в каком файле можно сменить класс устройства (class of device).
Сейчас класс устройства Headset ( для блютуз ).
Нужно поменять на Loudspeaker.

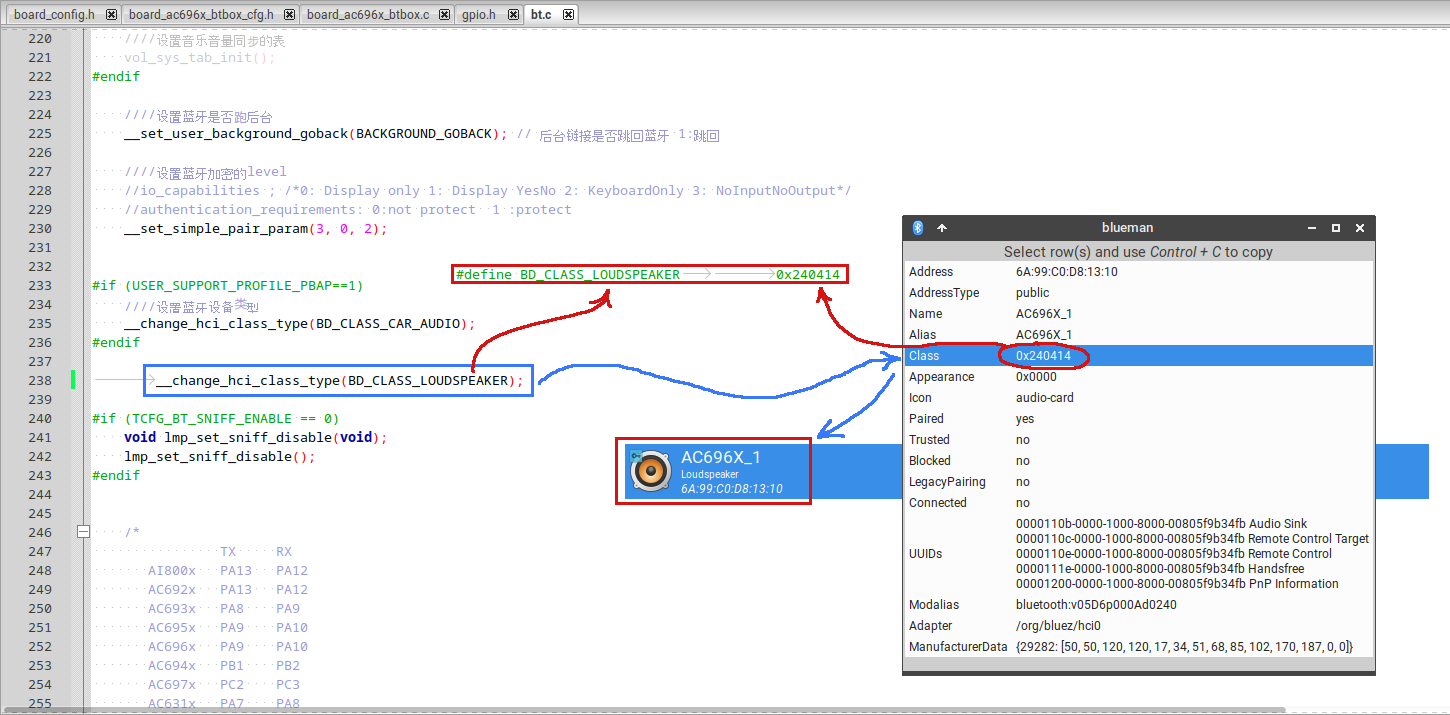

Класс устройства меняется через функцию __change_hci_class_type, если туда передать константу BD_CLASS_LOUDSPEAKER, то класс соответственно поменяется на Loudspeaker:
水Mizu-DEC JLtech since 22.06.2019
Класс устройства меняется через функцию __change_hci_class_type, если туда передать константу BD_CLASS_LOUDSPEAKER, то класс соответственно поменяется на Loudspeaker:
Спасибо большое!
Приветствую. Приобрел наушники. Все ничего, но звук через блютуз не очень. Если слушать напрямую через кабель, то звук прекрасный. Задумался над улучшением. Вскрыл уши и обнаружил что они сделаны на чипе JL BP1W182-06F4. Исследования интернета привели к тому что это AC7006F4. Тут возникает сразу много вопросов. SDK для этого чипа есть. Что обстоит с ключом? Смогу залить свою прошивку? Можно обойти на этом чипе? Хочу добавить поддержку AptX, отрегулировать эквалайзер, изменить громкость уведомлений, попробовать настроить микрофон.
Сейчас занят изучением и сбором инфы, пытаюсь въехать во все это дело. Параллельно планирую сделать тоже самое но на Qualcomm QCC30XX или QCC5025. Аналоговую часть уже отработал, теперь разбираюсь с источником (цифровой частью). Замечательное времяпрепровождение, время просто летит.
Насколько мне известно, JL чипы не поддерживают AptX, так как это проприетарный кодек Qualcomm.
Что можно сделать:
1) Увеличить Bitpool в Bluetooth до 53 ( можно и более, главное чтобы источник звука так же мог работать с таким значением Bitpool).
Это даст больше скорости, а значит SBC кодек будет меньше компрессировать.
( Работа SBC кодека хорошо описана тут : https://habr.com/en/articles/455316/
Наглядно посмотреть, как работает SBC кодек можно тут https://btcodecs.valdikss.org.ru/sbc-encoder/
(запусти аудиофайл, установи Bitpool сначала на 10 и в окне видно, сколько частот спектра было обрезано). )
Главное помнить, что при ухудшении связи SBC кодек начинает понижать Bitpool, соотвественно и качество звука будет понижатся.
2) Использовать Qualcomm чипсет.
я захожу в файл .a через far manager. он показывает кучку файлов .o. файлы .o можно декомпилировать с помощью llvm-cbe, насколько я помню.
по задумке, файлы .a открывает llvm-ar
Спасибо за ответ.
А то есть аудио устройство , состоящее из двух частей ( основного блока и второстепенного).
Так вот "мудрые" китайские разработчики инженеры и программисты сделали всё не по-человечески ( наверное хотели сьэкономить один юань), и создали BLE ( не BT LE Audio) соединение между основным и второй частью.
А это BLE соединение не предназначено для передачи непрерывного аудио. И создаёт задержку в 300 милисекунд.
В общем сейчас изучаю, можно ли ( хотя наврядли) модифицировать это BLE соединение таким образом, чтобы на каждый принятый пакет с аудиоинформацией второстепенное устройство не посылало пакет с подтверждением обратно.
Предполагаю, что это возможно уменьшит задержку хотя бы до 100-150 мс, что уже будет менее заметно.
Насколько мне известно, JL чипы не поддерживают AptX, так как это проприетарный кодек Qualcomm.
Что можно сделать:
1) Увеличить Bitpool в Bluetooth до 53 ( можно и более, главное чтобы источник звука так же мог работать с таким значением Bitpool).
Это даст больше скорости, а значит SBC кодек будет меньше компрессировать.( Работа SBC кодека хорошо описана тут : https://habr.com/en/articles/455316/
Наглядно посмотреть, как работает SBC кодек можно тут https://btcodecs.valdikss.org.ru/sbc-encoder/
(запусти аудиофайл, установи Bitpool сначала на 10 и в окне видно, сколько частот спектра было обрезано). )Главное помнить, что при ухудшении связи SBC кодек начинает понижать Bitpool, соотвественно и качество звука будет понижатся.
2) Использовать Qualcomm чипсет.
Спасибо большое. Значит не имеет смысла ковыряться с этим чипом. Как и планировал, буду делать на Qualcomm
Я делал тесты. 692 чипы , битпул по умолчанию 53. И по частотному анализу - не сильно отличается от исходного файла.
JL SoC. 杰理芯片
By Admin
Другое дело под нагрузку 32 ома наушники
У чипов нормальный DAC, но не идеал. Новые чипы такие как 701 серия могут уже 24 бита а не 16 в DAC. Можно использовать OP-AMP в виде буфера. Ну или если хочется действительно качества - использовать внешний DAC . Например PCM5102A.
By Admin
Я планирую сделать на QCC5125 и QCC3031, используя дифференциальный выход их цапа на свой усилитель на операционные от Analog Device AD8602. Почему на этих? Просто они у меня есть и из тех что есть подходят лучше всего. На макете погонял по частотам, до 450 кГц - хорошо, до 350 кГц - красота. Обычные хорошие операционники после 100 кГц уже начинают сливаться. С обвязкой еще поэкпериментирую, думаю должно хорошо получиться. Вначале хотел сделать двойной буфер с увеличенным током, но практика показала что не нужно, эти и так хорошо тянут. Поскольку будет батарейное питание, то высокоомные мимо. Смысла заморачиваться нет. Как-то так.
Ага. А зачем там такой частотный диапазон пропуска, максимум же 20 КГц и то с натяжкой для большинства, обычно 16 КГц максимум что слышат. Ну можно взять с запасом в 2-3-4 раза.
ОУ с увеличенным током, на высокоумную нагрузку или как буфер/pre-amp - можно и не ставить, проблемы как раз на низкоомной начинаются. Начинается срез ВЧ/НЧ. Давно была мысль присобачить ОУ с увеличенным током на выхлоп чипсета и посмотреть что без него, и с ним под нагрузкой 16/32 Ома .
На макете погонял по частотам, до 450 кГц - хорошо, до 350 кГц - красота.
А ты надеюсь не только синус тестил?
By Admin
