JL SoC. 杰理芯片

Поделиться12612024-08-15 23:03:45

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

*69

sav-lab написал(а):

ual472-3608

Скорее всего ual472-36D8
Кстати, если флешка 1МБ то почему дампы по 512кб?
Расшифровываете правильно,
Теперь нужно разобрать по частям на все файлы, там есть список в самом бинарнике после расшифровки...

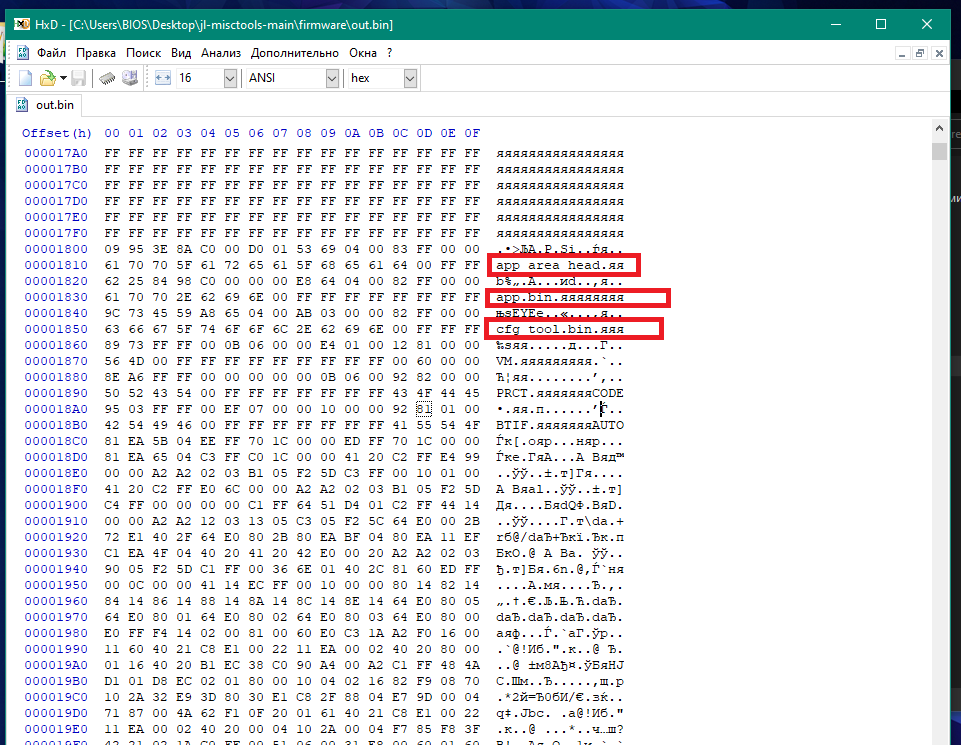

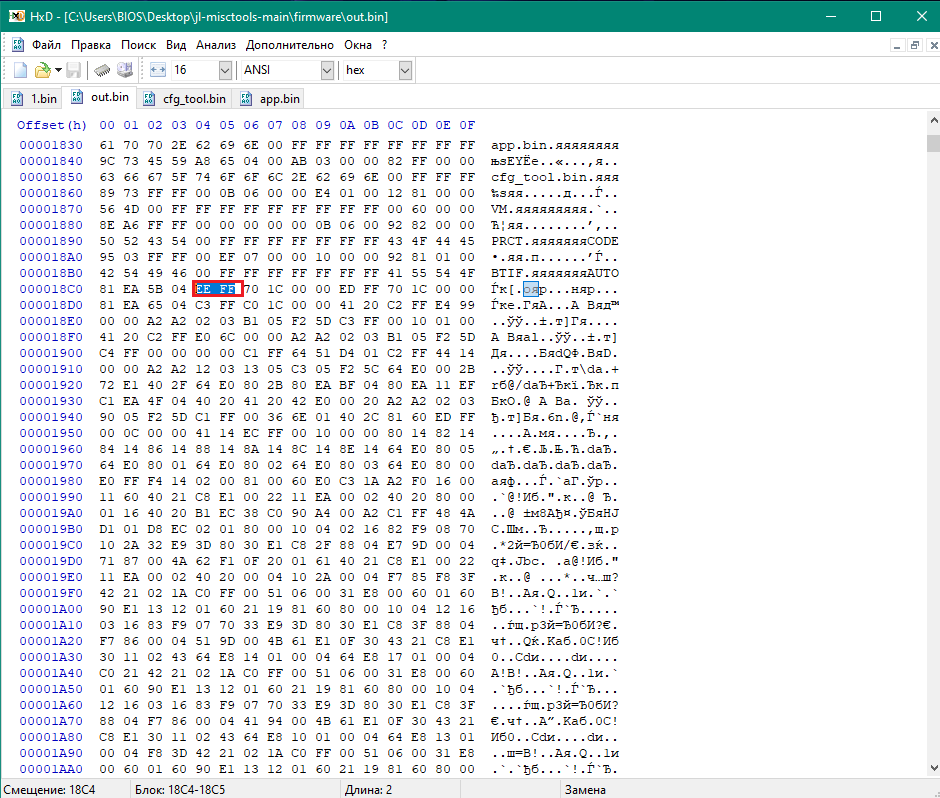

Вот начало app.bin маин программа короче.

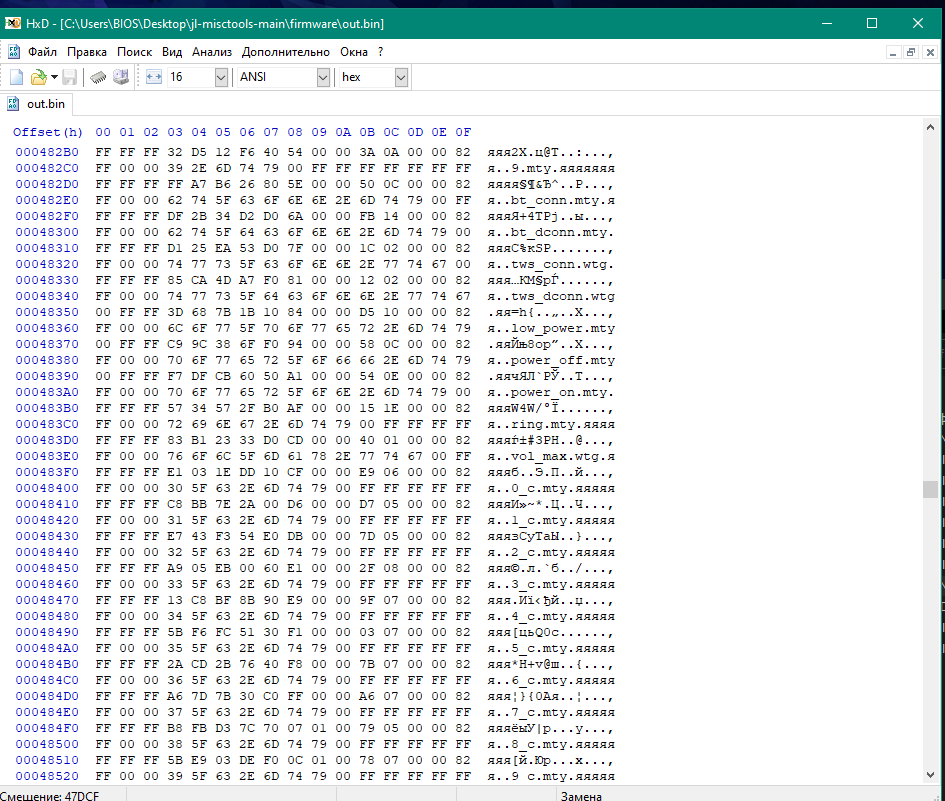

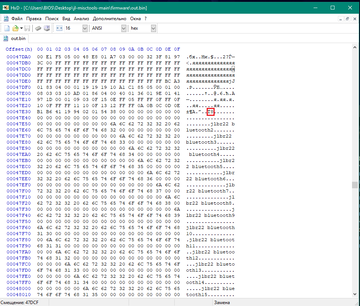

Вот список файлов, правда там еще должны бить аудиоресурсы , они по ходу в каком то их контейнере и в всратом формате wtg

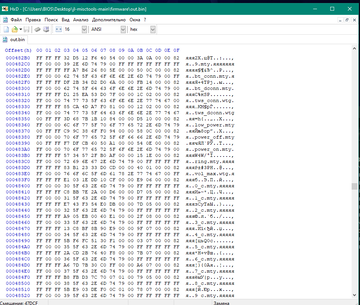

А вот собсно и аудио конфиг. И список файлов.

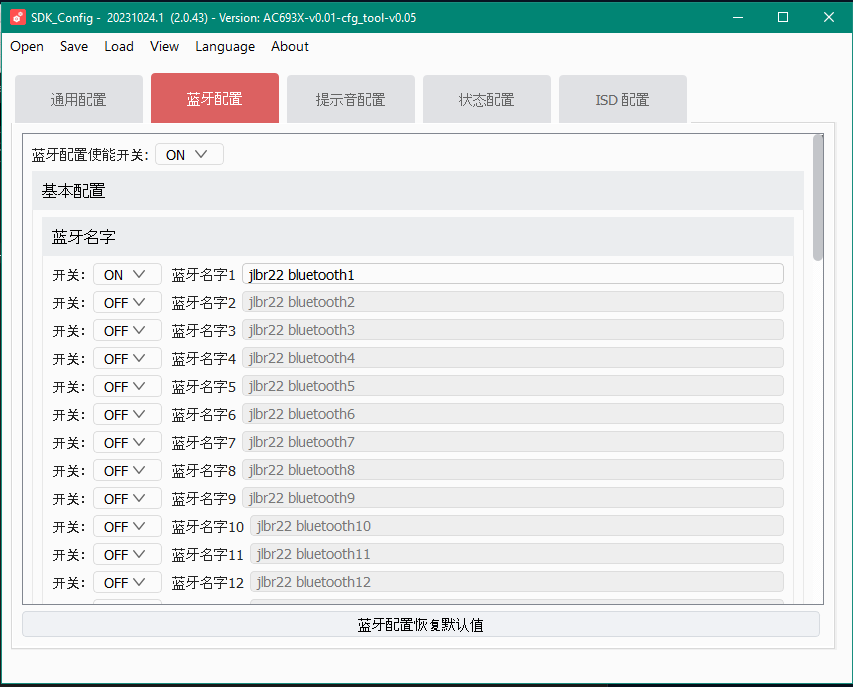

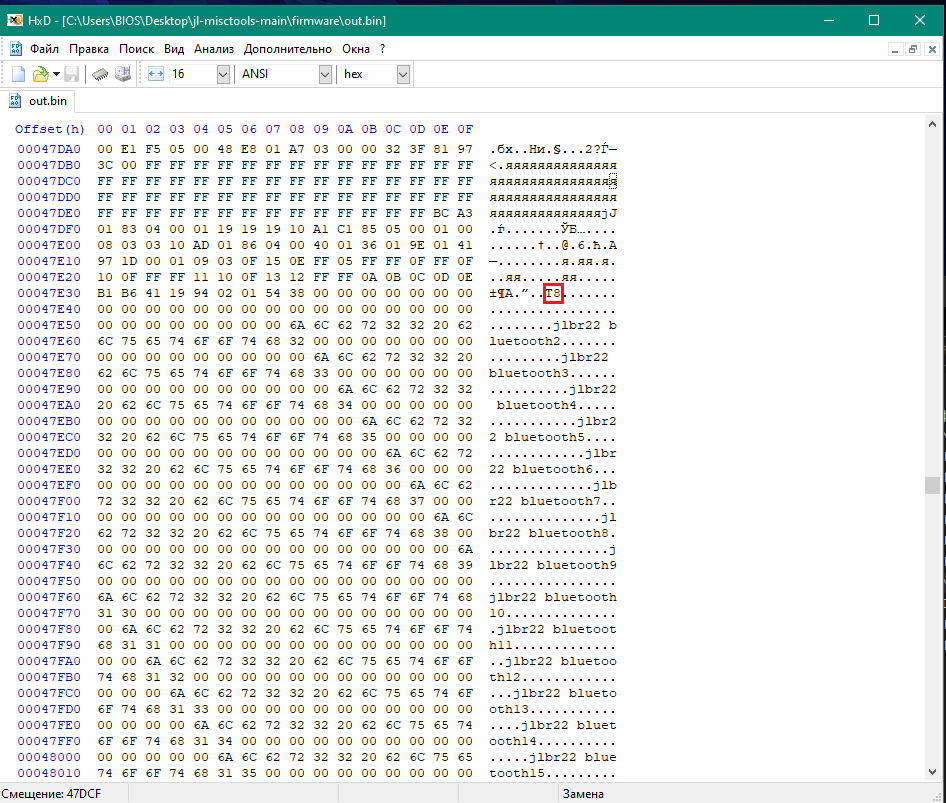

А вот и блюпуп конфиг.

С 693 серией я не работал честно, да и с 695 и 696 где тоже такой странный формат аудио - я тоже их не колупал, пока я только освоил 690 и 692 сдк, (могу писать отсебятину) ну и конфигурирование 695/696/697/698/701/608...
Для работы с звуками и конфигами с 693 серии они начали использовать lua скрипты.

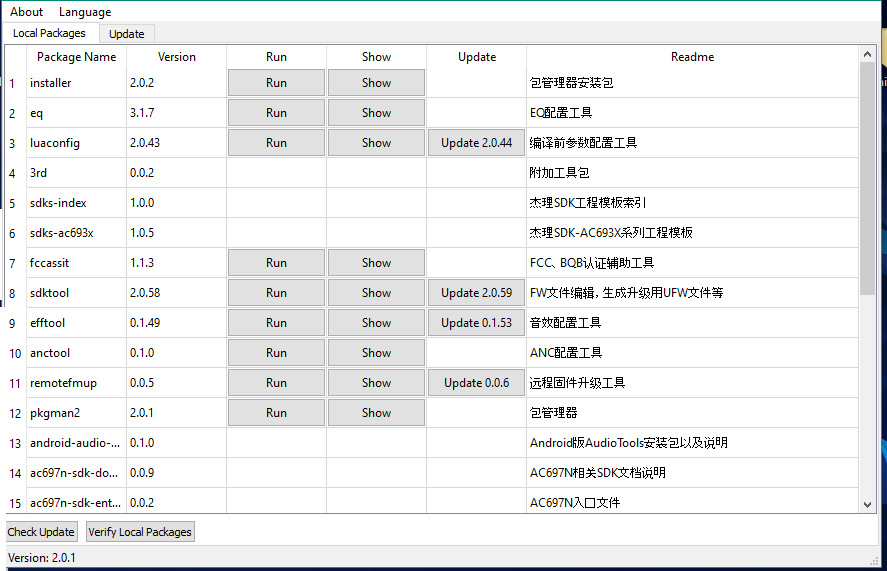

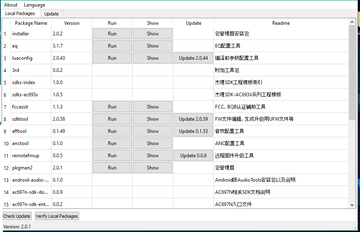

Вот инсталлятор
pkgman.exe
- там доки и последние версии всякого их дерьма.
Установить, обновить и скачать все

Подпись автора: By Admin

Поделиться12622024-08-15 23:18:55

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

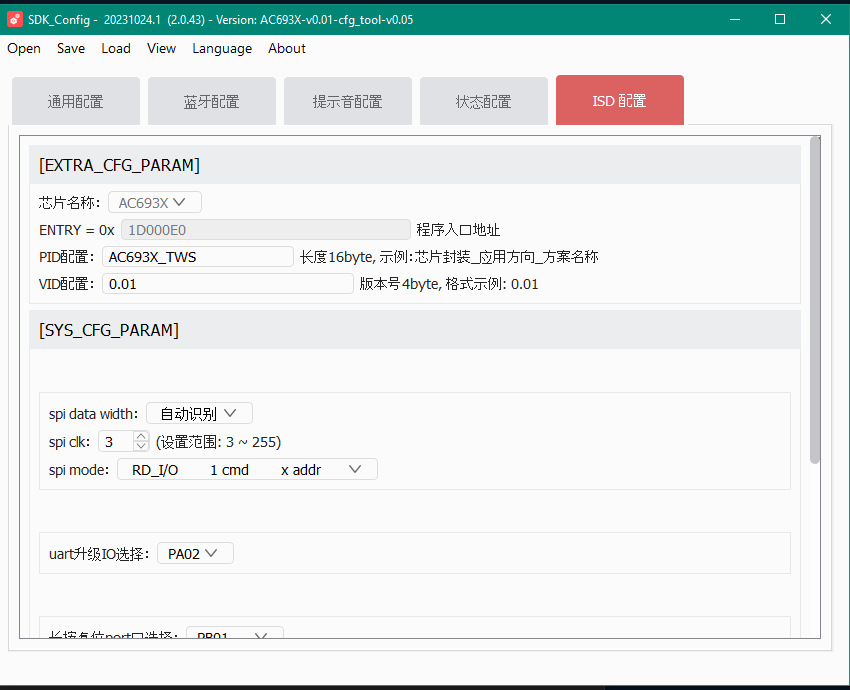

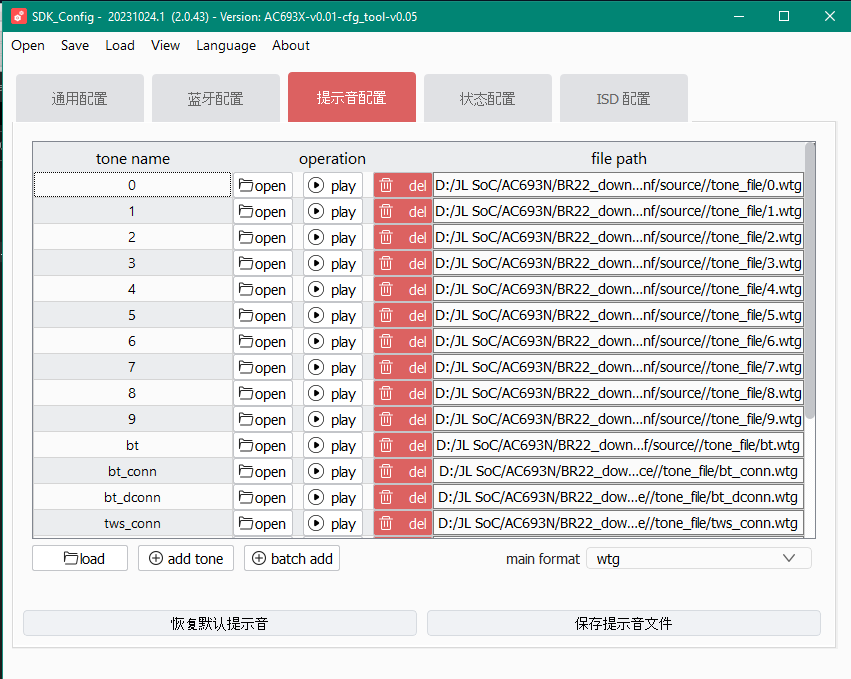

Теперь можно работать с конфигами и звуками
После установки всего софта можно откривать конфиги проэктов .jlxproj

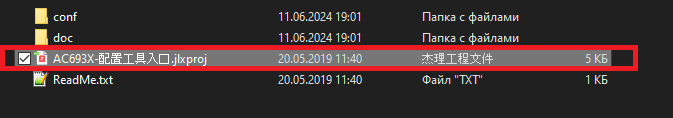

В папке AC693X_config_tool есть скрипт AC693X-配置工具入口.jlxproj запускаем

Как с этим работать я хз, там можно почитать, и там даже вроде есть утилиты работы с их форматами файлов. (как я понял нужно использовать тот же формат что и был в оригинале, хотя может быть и нет, а вот имена файлов аудио должны бить точно такими же. )

Подпись автора: By Admin

Поделиться12632024-08-15 23:35:41

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

BIOS написал(а):

В папке AC693X_config_tool

У меня нет SDK 693 но есть папка postbuild c ресурсами для сборки и прошивки, просто подставьте свой app.bin и конфиги аудио и блютуза.(туда же ключ нужно прописать свой и положить в папку с файлами, а то не будет прошивать.) По сборке можно подсмотреть в download.bat.
Если хотите, прошивки можете тут выложить, и вместе с другими форумчанами все разобрать.
Вот postbuild для сборки все что у меня есть на 693
https://drive.google.com/drive/folders/ … sp=sharing
Пароль 1111

Подпись автора: By Admin

Поделиться12642024-08-16 14:47:35

Автор: sav-lab
Участник
Сообщений: 27
Уважение: +1

BIOS написал(а):

Для работы с звуками и конфигами с 693 серии они начали использовать lua скрипты.
Вот инсталлятор
pkgman.exe
- там доки и последние версии всякого их дерьма.
Установить, обновить и скачать все

Да я скачал все это уже)) Только все на китайском... Надо разбираться...
Завтра должны принести еще TWS'ки на дербан... Посмотрю что там за чипы....

Поделиться12652024-08-22 16:12:14

Автор: sav-lab
Участник
Сообщений: 27
Уважение: +1

Отдали на дербан TWS E6S, чип sop-16 с маркировкой jl ab22b p14254-69a2. bat+ 2, ant 7, DM/DP 11/12, speaker 13/14 Может гуру опознают что за чип?
и еще TWS E7S, тут жесть вообще, чип sop-8, маркировка c161bt umr997
Наушники выглядят внешне одинаково, зарядные боксы тоже copy/paste. Дефекты у всех таких дешманов одни и те же: обрыв обмотки динамиков или неисправный акб. Один раз только попались с мертвым чипом но причина была банальна их утопили.

Отредактировано sav-lab (2024-08-22 16:15:00)

Поделиться12662024-08-22 16:14:16

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

AC6969A на 256кб.

Подпись автора: By Admin

Поделиться12672024-08-22 16:15:20

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

sav-lab написал(а):

еще TWS E7S, тут жесть вообще, чип soic-8, маркировка c161bt umr997

А можно фотку, похоже на bluetrum

Подпись автора: By Admin

Поделиться12682024-08-22 18:24:16

Автор: sav-lab
Участник
Сообщений: 27
Уважение: +1

BIOS написал(а):

А можно фотку, похоже на bluetrum

Там всего 2 надписи. Более ничего...

BIOS написал(а):

AC6969A на 256кб.

Спасибо! А есть ли какая нибудь таблица с расшифровкой микросхем?

Отредактировано sav-lab (2024-08-22 18:25:59)

Поделиться12692024-08-22 18:48:45

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

JL SoC. 杰理芯片
это ко всем чипам почти относиться.

Подпись автора: By Admin

Поделиться12702024-09-04 18:14:43

Автор: Nikita_yfh
Участник
Сообщений: 10
Уважение: +0

Добрый день, первый раз в этой теме. Собираюсь начать работать с AC6955, имется ли для них сейчас SDK и способ прошивки бушных чипов (или новые придется искать...) ?
Думаю собрать донгл на AC6925.

В общем прошу по возможности расшарить в теме)

Поделиться12712024-09-04 22:32:49

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

Привет. Да есть все. Кейгеном генерируйте ключ и прошивайте. СДК на первой странице этой темы. Для просмотра и скачивания наберите 10 сообщений на форуме.
Это фильтр что бы не скачивали просто так, нужно развивать форум. Напишите что за модуль колупаете, поговорим пообщаемся, или можете даже вести отдельную тему где будете писать что делаете)

Подпись автора: By Admin

Поделиться12722024-09-05 03:00:22

Автор: Nikita_yfh
Участник
Сообщений: 10
Уважение: +0

Пока приехал VHM-314 c AC6925 чисто поковыряться. А так хочу AC695x (на чипдипе видел голые чипы, плат с запаянным плохо искал/не нашел).

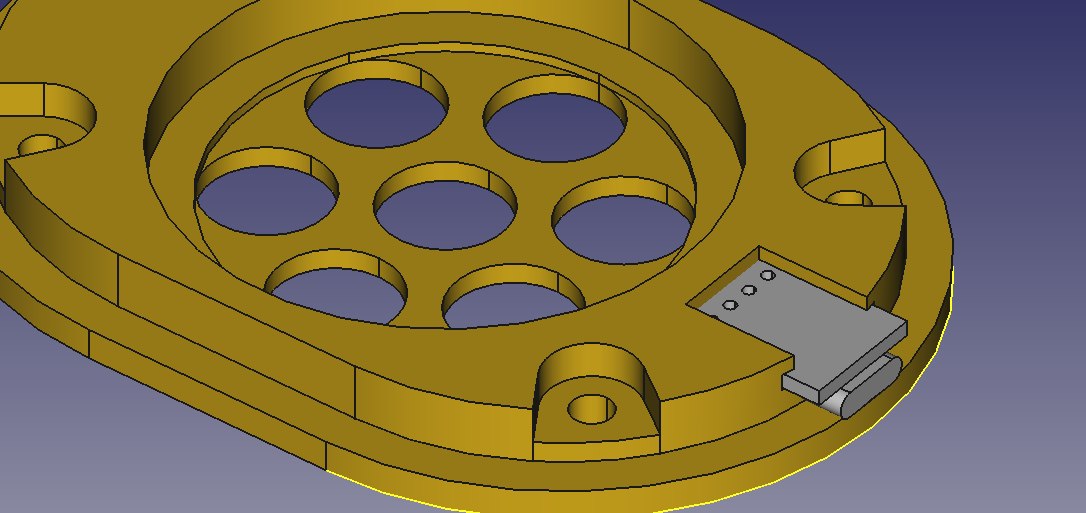

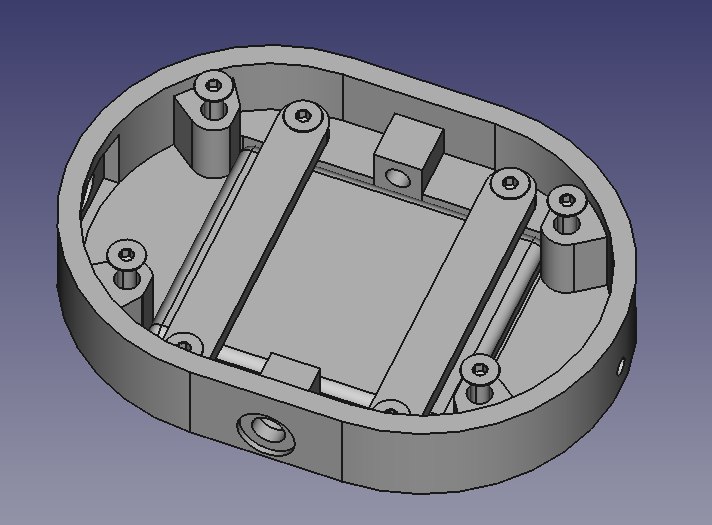

А так в общем собираю свои наушники полностью с нуля, соответственно плату под это все дело тоже буду разводить (кажется в конце концов это будет похоже на недосерийный образец)

Гитхаб с SDK смотрел, почитал исходники для AC692х, а для AC695x репозиторий пуст (

Отредактировано Nikita_yfh (2024-09-05 03:02:26)

Поделиться12732024-09-05 15:34:25

Автор: Nikita_yfh
Участник
Сообщений: 10
Уважение: +0

Так что прошу подсказать, откуда иожно выковырять AC6955

Поделиться12742024-09-05 16:33:09

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

А какие именно? Есть же разные чипы. Всякие модули щас идут с китая на 695 и 696 процах.

Подпись автора: By Admin

Поделиться12752024-09-05 20:58:00

Автор: Nikita_yfh
Участник
Сообщений: 10
Уважение: +0

Вообще неважно какой модуль, главное чтобы там стоял ac6955 и кварц. Все равно буду свою плату разводить

Поделиться12762024-09-05 21:23:21

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

Не, Вы не поняли. Нету чипа AC6955 - есть чипы AC6955F - этот в QSOP24 корпусе, есть например модули на AC6956C - он 32 пина QFN32_4x4.
И так далее - 695 серия - там чипы SOP16/QSOP24/SSOP28/QFN20/QFN52/TQFP48. На алике можно найти модули AC6951C и AC6955F.

Подпись автора: By Admin

Поделиться12772024-09-05 22:31:49

Автор: Nikita_yfh
Участник
Сообщений: 10
Уважение: +0

Честно, не придавал значения последней букве, я имел в виду AC6955F. А на али сейчас гляну
---------
Довольно странно, что на vhm-314 не выведены usbdm usbdp, придётся ручками паять

Отредактировано Nikita_yfh (2024-09-05 22:36:48)

Поделиться12782024-09-06 19:05:38

Автор: BIOS
Администратор
Сообщений: 1246
Уважение: +45

Nikita_yfh написал(а):

Довольно странно, что на vhm-314 не выведены usbdm usbdp, придётся ручками паять

Они бывают разные на разных чипах) Один раз одно пришлют, другой - другое.

Подпись автора: By Admin

Поделиться12792024-09-14 16:23:23

Автор: Nikita_yfh
Участник
Сообщений: 10
Уважение: +0

BIOS написал(а):

AC6956C

Нашел на ЧиДе AC6956A4, заказал)
Думаю QFN32 осилю

Отредактировано Nikita_yfh (2024-09-14 16:24:13)

Поделиться12802024-10-04 04:04:07

Автор: Nikita_yfh
Участник
Сообщений: 10
Уважение: +0

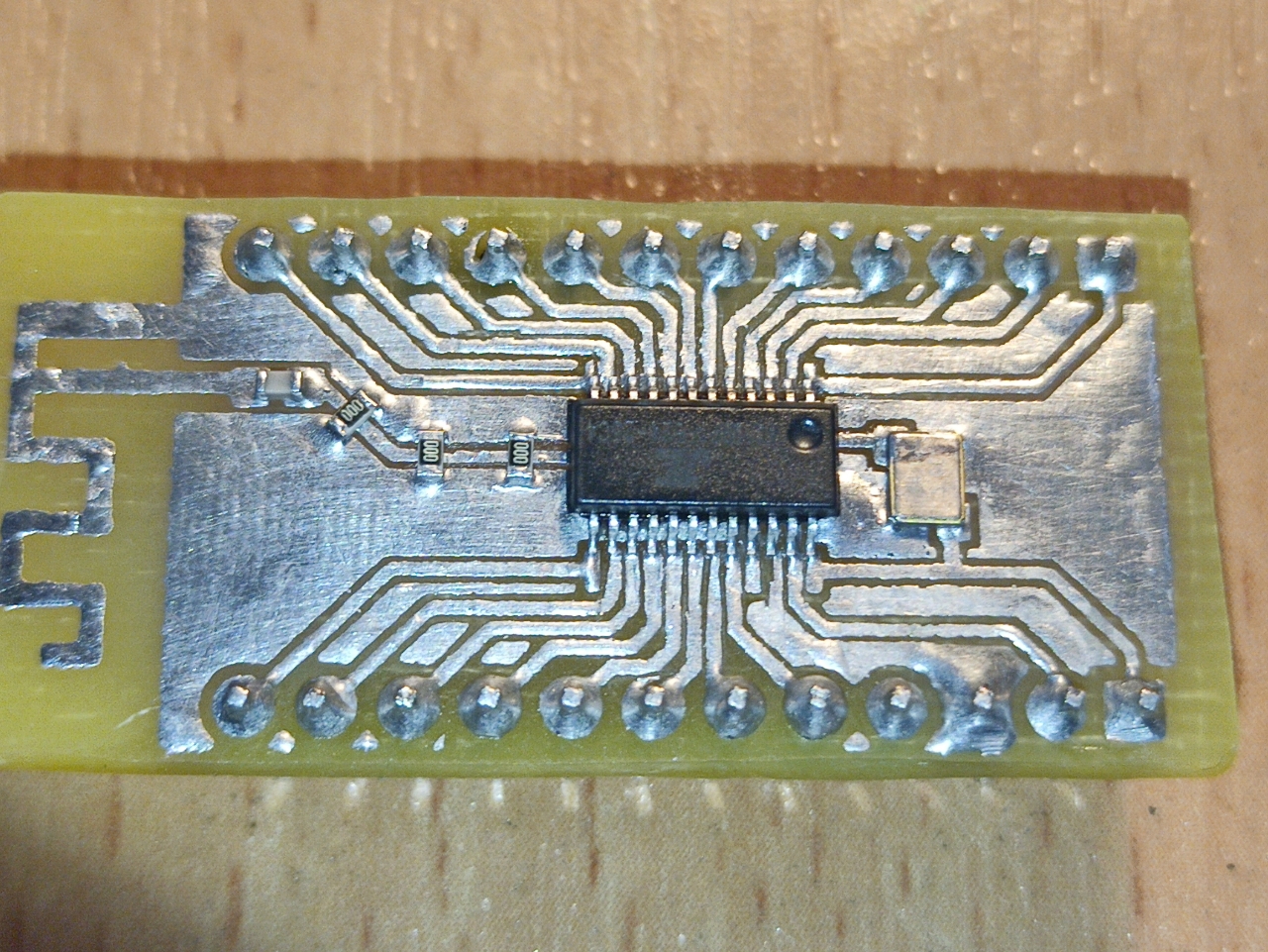

Сделал на первое время себе для AC6905А (оказалось, что даже маркировке 25C4 верить нельзя)
То и не работал донгл, что у них всех распиновка разная

Отредактировано Nikita_yfh (2024-10-04 04:04:42)
