на тао вроде подешевле лежат. а где сдк взять?
12 юаней самые дешевые что нашел. СДК на гитхабе вроде.
https://gitee.com/Jieli-Tech/fw-AC79_AIoT_SDK
Китайский - там можно сделать учетку без проблем и качать бесплатно скоко угодно.
Но я также выложу в шапку позже.
By Admin
Ссылка вроде валидная страница товара.
Код обязательно используй тот что я последний публиковал.
Пробую твой код, вообще билибирда получается, с горем попалам 690 в boot ввёл.
У меня схема такая, масса ардуино, чипа и USB, общие. Питалово на чип и на ардуино с одного источника питания. Плюс от USB компа в воздухе.
Пробую так, подаю питание на чип и ардуино, запускается чип ну и соответственно в бут уже не попадает, даже если кнопочку 1 нажать хоть до того как чип начал моргать своим светодиодом хоть после, отключаю всё.
Подаю питание только на ардуино, нажимаю кнопочку 1, на data пошли шевеления, я вижу на ослике ))), потом подаю питание на чип и подключаю USB к компу и тут надо успеть всё подключить и нажать потом reset ардуино, сигналы на data пропадаю и только потом если повезёт то чип окажется в буте.
Жесть ))))
А вот с другим кодом совсем всё по другому, да со всеми всё по другому )) Не помню какой именно код, но он в boot 690 вообще автоматом вводит, просто подал питание на чип и ардуино, ни чего не нажимаю, подключаю к компу и он автоматом подключается, а вот с 692 так уже не проходит, нужно нажимать на ардуино reset или отключать USB шину от ардуино.
Забыл сказать, ардуино от 3.3 в, стоит стабилизатор. хотя и на 5 было всё тоже самое вроде.
Может что ни так делаю, или кнопку не в то время нажимаю )
Отредактировано priradio585 (2023-12-27 16:16:11)
Пробую так, подаю питание на чип и ардуино, запускается чип ну и соответственно в бут уже не попадает, даже если кнопочку 1 нажать хоть до того как чип начал моргать своим светодиодом хоть после
Потому что тайминги. Пусть ардуина всегда будет включена, ей же нужно секунда на загрузку,
Подаю питание только на ардуино, нажимаю кнопочку 1, на data пошли шевеления, я вижу на ослике ))), потом подаю питание на чип и подключаю USB к компу и тут надо успеть всё подключить и нажать потом reset ардуино, сигналы на data пропадаю и только потом если повезёт то чип окажется в буте.
Жесть ))))
В последнем коде если чип принял сигнал от ардуины - она сама отключается от чипа, и ставит свои выходы в высокое сопротивление.
Сделай так - подключи чип к ардуине, и к компу, но + питания с чипа замыкай сам. Ардуина тоже включена постоянно. Нажимаешь на ардуине кнопку 1 - одновременно с подаччей питания на чип.
Если повторно нажать 1 то оно тупо передёрнет питание, и опять загрузит в бутлоадер. Наверно руками просто в тайминги не попадаешь) У меня этим занимается транзисторы и ключи)
Ну еще там есть и в скетче и в чипах такая штука - если от чипа не было ответа в течнии 50мс то оно опять отсылает сообщения чипу, и другое - если переведенный чип не подключен компу то через пару секунд чип перезагружается в нормальный режим.
Да собери ты питание дергать на каком то реле или транзисторе.
By Admin
Ссылка вроде валидная страница товара.
Так там и покупал, их всего два на все таобао.
Просто там не корректно работает выбор. То цена за кварцы 10 штук.

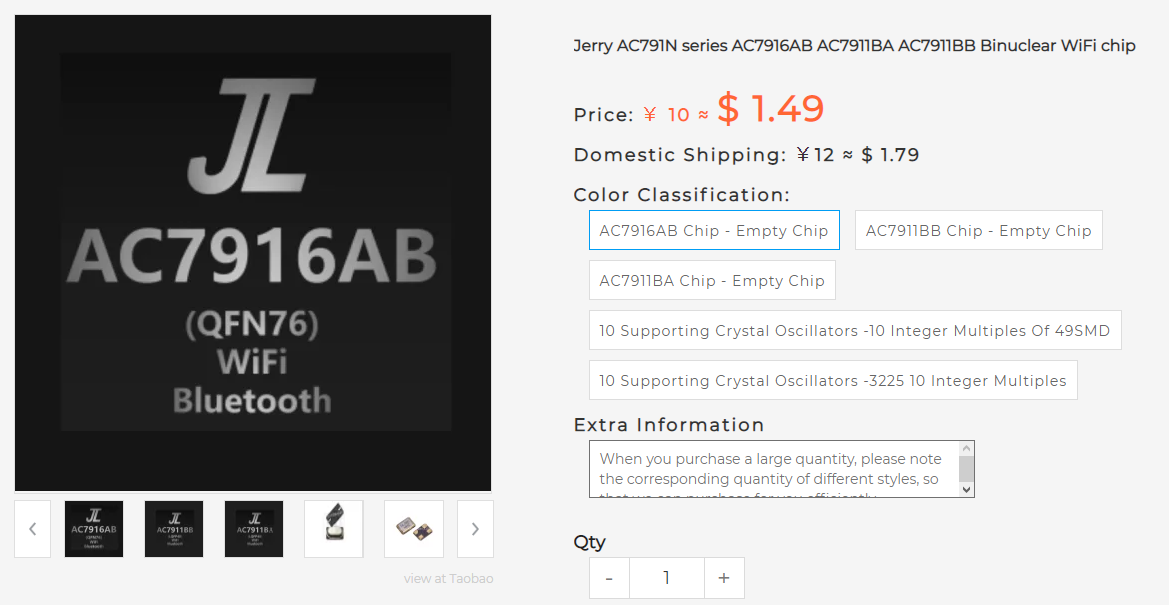

Вот за чипы.
By Admin
Да собери ты питание дергать на каком то реле или транзисторе
Транзистор я на питание уже поставил, я им сам управляю, не могу в твоём коде изменить высокий уровень включения на низкий. У меня полевик один без ключа.
У меня полевик один без ключа.
не могу в твоём коде изменить высокий уровень включения на низкий. У меня полевик один без ключа.
Где POW_CTRL, HIGH - HIGH это 1, просто поменять везде где POW_CTRL, HIGH на POW_CTRL, LOW - и там где по умолчанию POW_CTRL, LOW поменять на POW_CTRL, HIGH . Можно просто тупо 1 на 0 и 0 на 1. По сути тупо инвертируем.
By Admin
Так и сделал, но при подключении ардуино на 13 пине всегда низкий уровень, нажимаю кнопку, урвень становится высоким и потом опять низким.
что то в коде не до глядел по ходу
Так и сделал, но при подключении ардуино на 13 пине всегда низкий уровень, нажимаю кнопку, урвень становится высоким и потом опять низким.
что то в коде не до глядел по ходу
А ничего что на 13 пине сидит светодиод по умолчанию?
Используй другую ногу. И можешь в ините порта сделать дефолтное состояние 1 через DiditalWrite.
By Admin

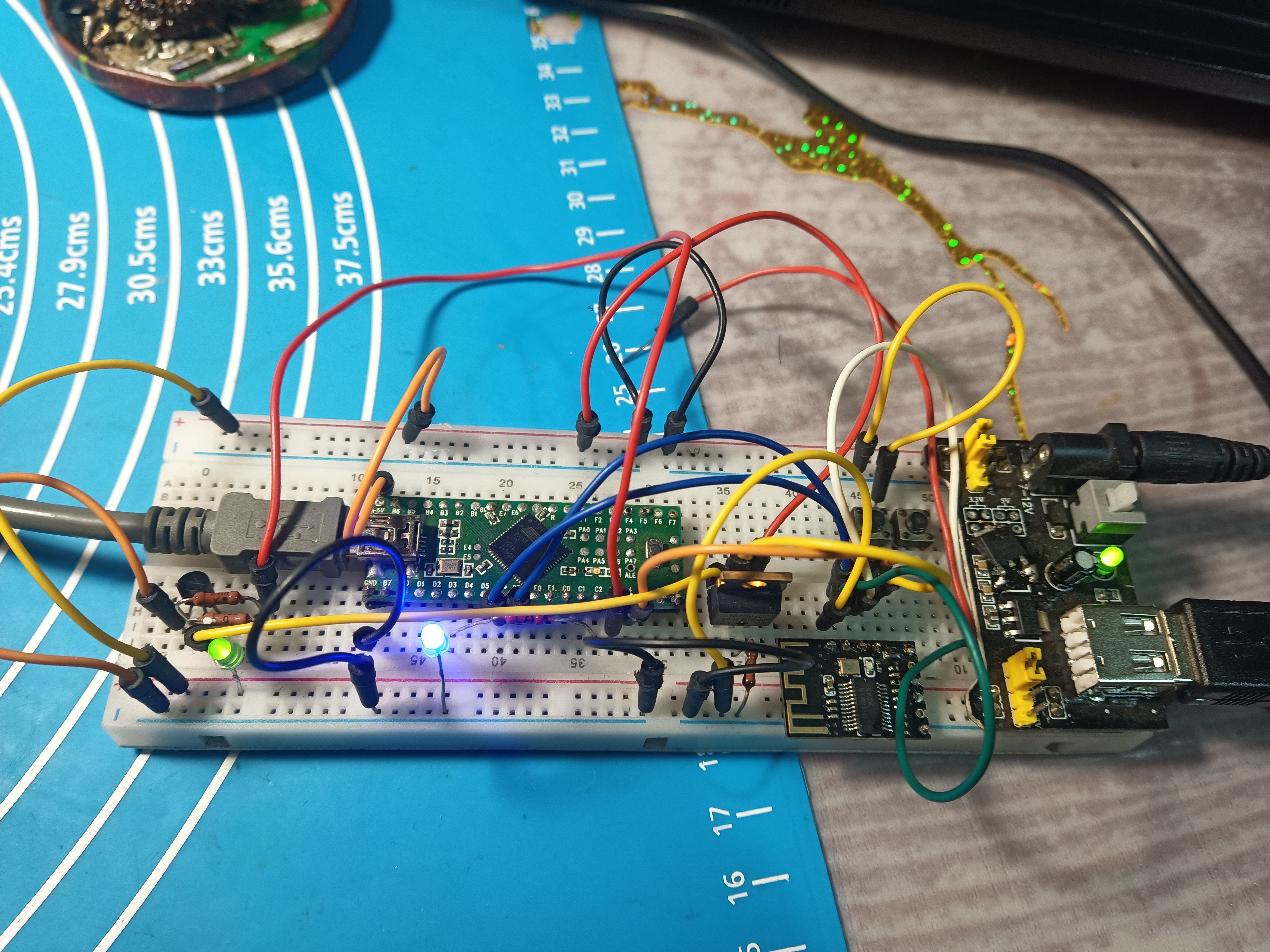

Подключил на ура 690 692, поставил 2 светодиода на BUS и POW и ключ на полевик. По светодиодам видно когда что включать надо )))
Буду пробовать с 696.
Отредактировано priradio585 (2023-12-27 18:17:20)
А ничего что на 13 пине сидит светодиод по умолчанию?
Да я так всё оставил, код не стал трогать, поставил ключ для полевика.
Мишура на новый год)))
Отредактировано priradio585 (2023-12-27 18:21:20)
Я так не люблю бредборды и дюпонты, лучше все спаять на макетке или сделать навесной монтаж. А то как что то где то отвалиться, например долбанные дюпонты - делают из какого то говна, эти круглые - вроде можно пользоваться, вот только там какой то биметалл, во первых сам металлический штырек не паяеться и не лудится, так на нем еще есть потери сигнала, я потратил целый день,, когда разделял цифровой и аналоговый сигнал аудио - так каково было мое удивление что везде оно работает как нужно, но вот в аналоговый аудио сигнал оно вносило ужасные искажения. Так я просто использовал эти дюпонты по питанию аудио микросхемы унч, всего до 1 ватта, и каково же было мое удивление когда я просто взял хороший провод и припаял параллельно дюпонту, и оно заработало идеально!
А иной раз бывает просто внутри перегнется и будет плохой контакт. Короче нервов оно помотало много.
Теперь или делаю платку или навесом или паяю макетку. Дюпонты и бредборды использую только когда нужно что то отладить, например подключаю дисплеи и тд, что бы отладить код.
By Admin
Да я так всё оставил, код не стал трогать, поставил ключ для полевика.
Мишура на новый год)))
#define BUS_CTRL A3 ///USB_BUS_CTRL
#define POW_CTRL A2 ///USB_POWER_CTRL
#define LED 13 ///LED
по умолчанию это управляет всем
по названию думаю ясно, что повер - питание. БУС - шина усб.
By Admin
Да, это всё понятно.
Получилось законектить 6965A но опять же, только резким нажатием на ресет, после подачи питания и на чип и на ардуино или отключение USB от ардуино(быстро) где то пол секунды. USB компу подключен постоянно. С ключем не работает, хотя он всё включает когда нужно, фиг пойми, что не так)))
Ресетом я же получается останавливаю программу на ардуино, каким же блин образом ему удаётся зайти в бут?
Отредактировано priradio585 (2023-12-27 19:44:18)
С ключем не работает
Точнее работает))) только ключ на постоянку включен.

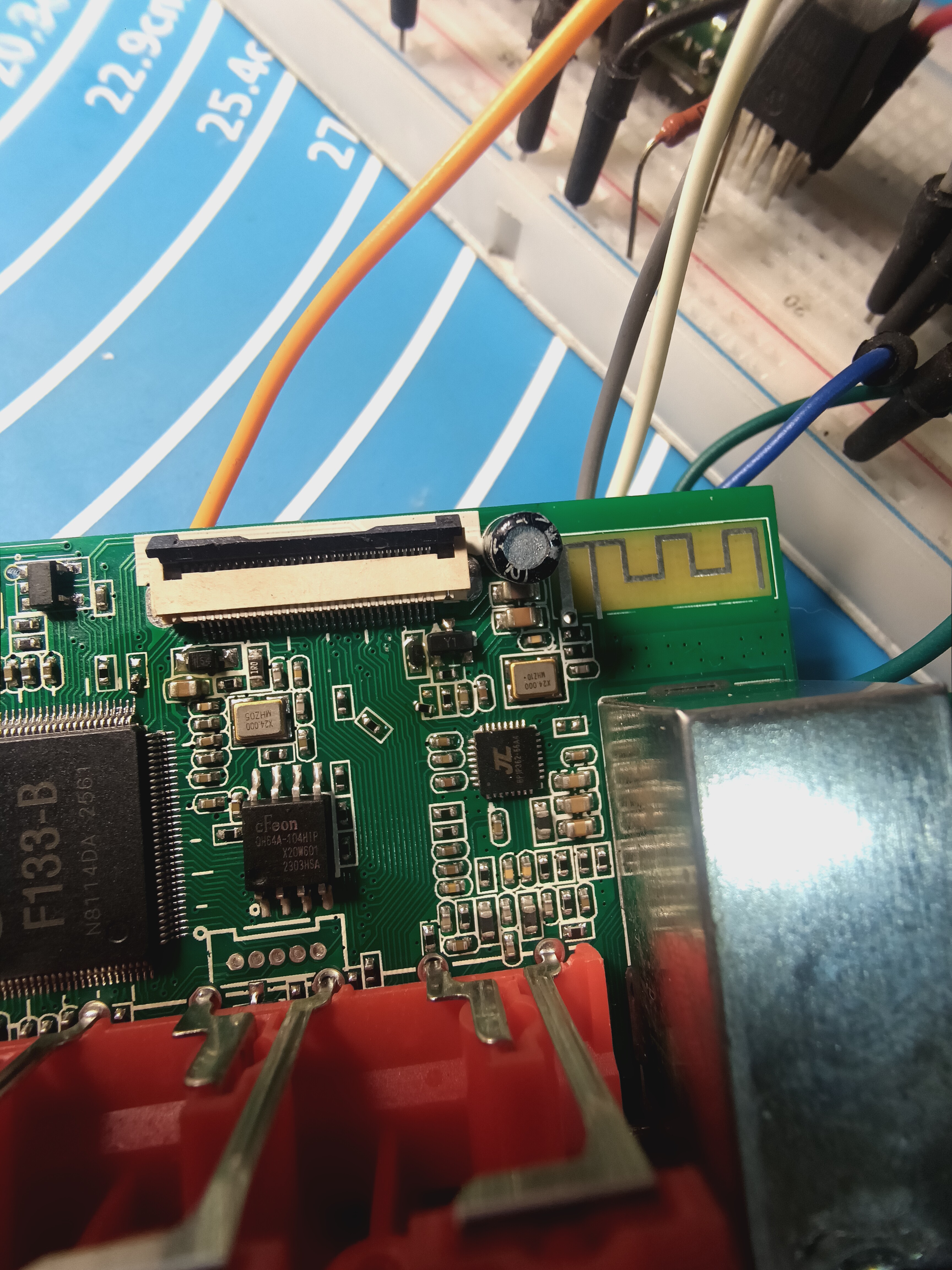

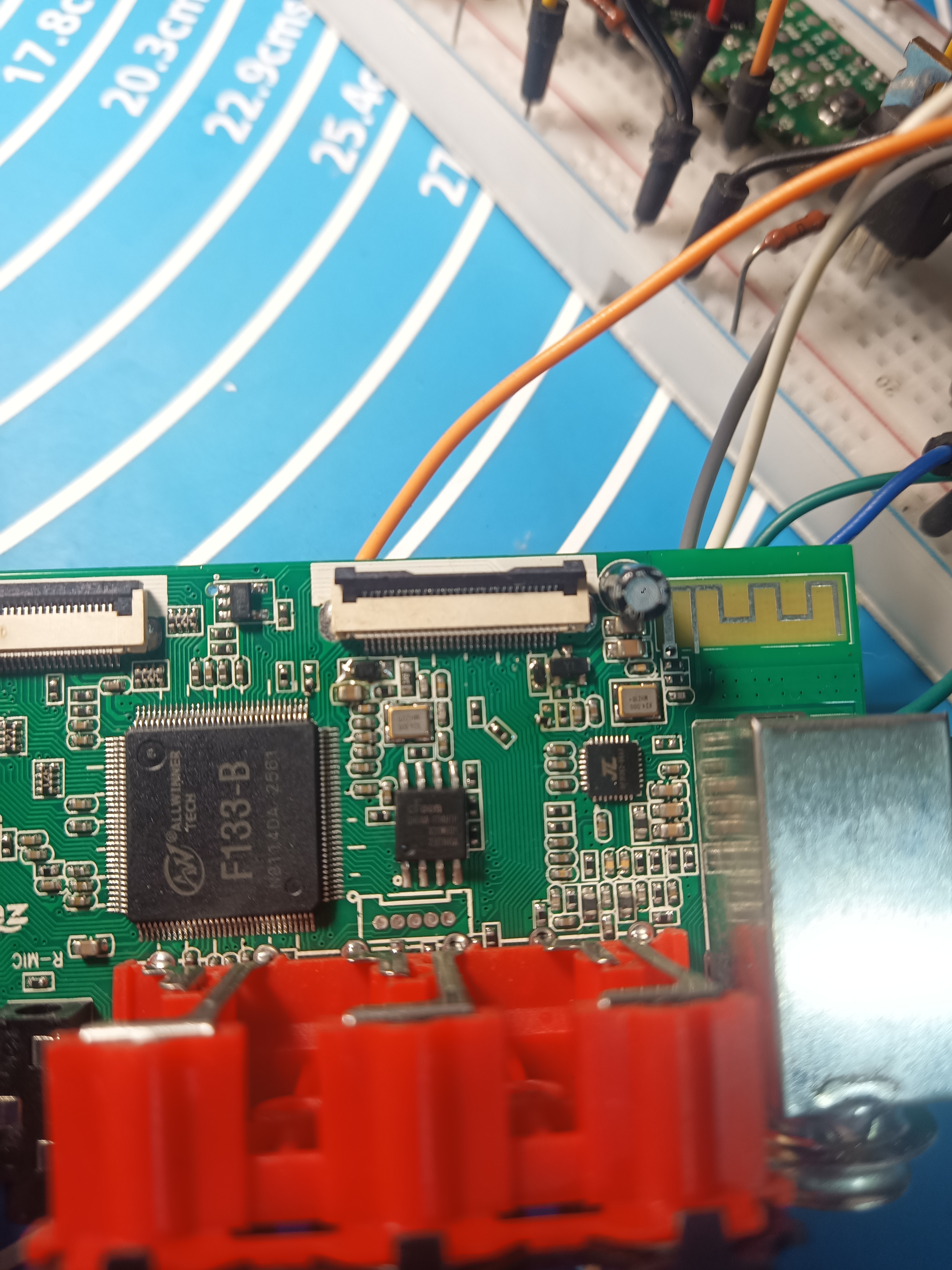

Ещё вопрос, есть ещё 6966A, сам чип на плате развязан, USB порты освободил от процессора что бы он не мешал чипу(он на плате стоит), но так и не могу именно его ввести в бут. Может ему что нибудь мешать на самой плате, может нога на минуси или на плюсе через резистор подтянута?
Может такое быть?
Отредактировано priradio585 (2023-12-27 20:03:43)
Главное - питание и кварц, ну еще посмотреть может VDDIO тянет куда то.
By Admin
VDDIO 3.7v к чему то подключен.
Всё так же ошибка дискриптора на 6966A, USB пустые.
Отредактировано priradio585 (2023-12-27 21:17:01)
VDDIO 3.7v к чему то подключен.
Всё так же ошибка дискриптора на 6966A, USB пустые.
Клаву и мышку отключил? Короче в усб не должно быть подключено что то.
By Admin
