Мне нужно слить прошивку и потом перезалить в другой такой же чип.
Прошу помочь.
Почитал в ветке про программатор, вроде как сигнал другой нужен на 696?
JL SoC. 杰理芯片
Сообщений 981 страница 1000 из 1853
Поделиться9812023-12-26 19:39:40
- Активный участник
- Сообщений: 253
- Уважение: +3
Поделиться9822023-12-26 20:04:27
- Активный участник
- Сообщений: 205
- Уважение: +46
Хорошо было бы узнать сначала какой код используется.
- Подпись автора
水Mizu-DEC JLtech since 22.06.2019
Поделиться9832023-12-26 20:59:24
- Активный участник
- Сообщений: 253
- Уважение: +3
Прошивка от Bios в теме программатора.
0x16ef
Отредактировано priradio585 (2023-12-26 21:00:20)
Поделиться9842023-12-26 21:10:44
- Администратор
- Сообщений: 1596
- Уважение: +69
Тот код не работает с другими чипами.
Вот универсальный.
JL SoC. (杰理芯片) Programmer (Dongle) (Download Tool) Программатор.
- Подпись автора
USMicro® 2026©
Поделиться9852023-12-26 22:15:00
- Активный участник
- Сообщений: 253
- Уважение: +3
Неа,не выходит. Нажимаю кнопку 1, на выходе ардуино ничего. Правда в прошивке я изменил конфигурацию под свои пины.
A5 у меня 6
A4 7
Отредактировано priradio585 (2023-12-26 22:15:35)
Поделиться9862023-12-26 22:26:05
- Активный участник
- Сообщений: 253
- Уважение: +3
Разобрался с пинами, сигнал есть, но в BOOT так и не заходит
Поделиться9872023-12-26 22:59:24
- Активный участник
- Сообщений: 205
- Уважение: +46
С этим будет работать?
Я бы наверное предложил как-нибудь изолировать USB шину с JL от всего остального, например взять USB 2.0 хаб и к нему только JL чип подключить. Это для того, чтобы исключить возможность проблем с определялкой частоты кварца.

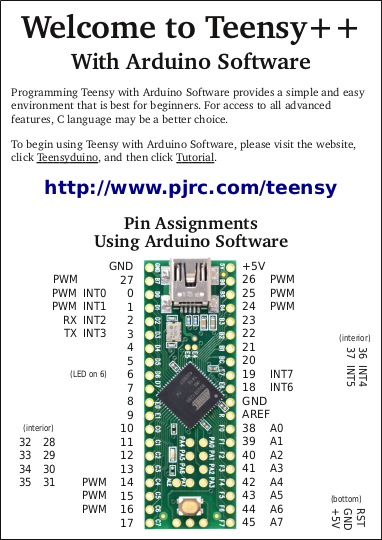

Вообще у Teensy++ вроде как 5-вольтовая логика, а я проверял всё на 3.3в логике, не думаю что это так принципиально, но как факт.
- Подпись автора
水Mizu-DEC JLtech since 22.06.2019
Поделиться9882023-12-26 23:10:56
- Активный участник
- Сообщений: 253
- Уважение: +3
kagaimiq написал(а):
Вообще у Teensy++ вроде как 5-вольтовая логика
можно сделать 3.3, стоит стабилизатор, сейчас попробую.
kagaimiq написал(а):
С этим будет работать?
И это попробую.
Поделиться9892023-12-27 01:51:55
- Администратор
- Сообщений: 1596
- Уважение: +69
priradio585 написал(а):
Неа,не выходит. Нажимаю кнопку 1, на выходе ардуино ничего. Правда в прошивке я изменил конфигурацию под свои пины.
A5 у меня 6
A4 7
Сначала проверь на 692 и потом уже на 696 , если 696 не работает а 692 работает - отключай все USB-шное. Глюки могут быть от чего угодно, у меня это ардуино и клавиатура. Оно может и не бить конфликт устройств или не верный дискриптор - просто делает вид что ничего не подключено. Сначала на 692 проверь мой последний код, он точно работает с 696 и тд.
- Подпись автора
USMicro® 2026©
Поделиться9902023-12-27 01:52:15
- Активный участник
- Сообщений: 253
- Уважение: +3
BIOS написал(а):
Работает четко при нажатии кнопки реет на ардуинке. Тестил на 690/692/695/696/697. Скоро протестирую на 701 серии.
JL SoC. (杰理芯片) Programmer (Dongle) (Download Tool) Программатор.
на этой прошивке 690/692 всё отлично, ни надо даже ни какие кнопки нажимать, просто подал питание на ардуино и потом подключил к компу и чип автоматом в boot заходит. С 696 пока ни как ни могу подружиться.
BIOS написал(а):
просто делает вид что ничего не подключено. Сначала на 692 проверь мой последний код, он точно работает с 696 и тд.
Вылетает ошибка дискриптора или просто молчит.
Отредактировано priradio585 (2023-12-27 01:56:42)
Поделиться9912023-12-27 01:58:18
- Администратор
- Сообщений: 1596
- Уважение: +69
priradio585 написал(а):
Вылетает ошибка дискриптора или просто молчит.
Ну так это уже результат. Смотри отключи ардуину от компа, ей достаточно питания. Отключи нафиг все.
- Подпись автора
USMicro® 2026©
Поделиться9922023-12-27 01:59:00
- Активный участник
- Сообщений: 253
- Уважение: +3
Забыл сказать, USB порты пустые, только чип подключен.
Arduino отдельно от блока питания
Всё уже по отдельности развязал
Отредактировано priradio585 (2023-12-27 02:00:23)
Поделиться9932023-12-27 02:11:31
- Администратор
- Сообщений: 1596
- Уважение: +69
А я тут заказал как я понял следующую по эволюции серии чипов, как я понял, это развитие 69 серии.

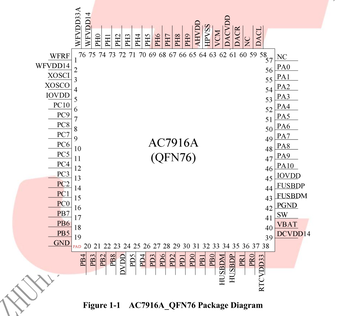

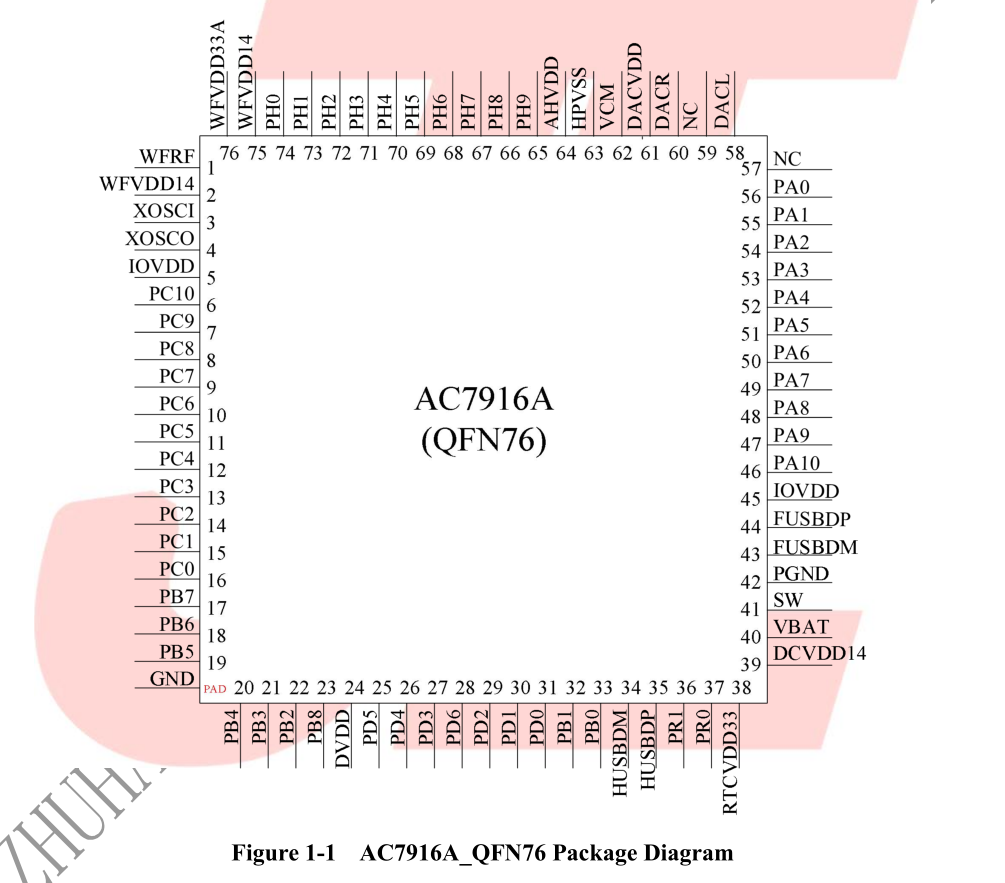

AC7916AB -
50 I/O
WIFI/BT5
Видепроц.

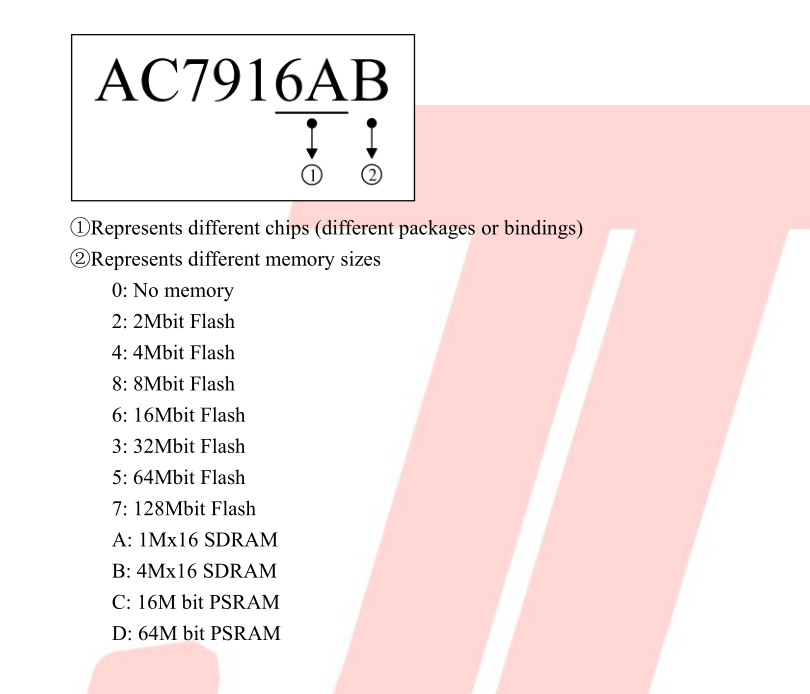

И как я понял АВ - на 4 мегабайта флешки (+внешняя спи) и встроенной 16 мегабит оперативки.
Но чип дорогой - почти два доллара.
Зато опенсурс сдк)
- Подпись автора
USMicro® 2026©
Поделиться9942023-12-27 02:14:16
- Администратор
- Сообщений: 1596
- Уважение: +69
priradio585 написал(а):
Всё уже по отдельности развязал
Но при этом у ардуины и компа минус должен быть общим. Или без ключей тупо по таймингам не срабатывает.
Если долго подключать руками - то чип через пару секунд вываливается с бутлоадера. Очень капризные они)
Код протестируй на 692
- Подпись автора
USMicro® 2026©
Поделиться9952023-12-27 02:16:28
- Администратор
- Сообщений: 1596
- Уважение: +69
Вообще у меня вариант кода или под ключи или под реле.
- Подпись автора
USMicro® 2026©
Поделиться9962023-12-27 02:25:33
- Активный участник
- Сообщений: 253
- Уважение: +3
Тоесть, сигнал через ключи делать?
так то я напрямую с ардуино подключаю)))
Или ключи подключения USB ?
Я без всего этого пробую, без реле и ключей
Отредактировано priradio585 (2023-12-27 02:29:38)
Поделиться9972023-12-27 02:45:22
- Администратор
- Сообщений: 1596
- Уважение: +69
priradio585 написал(а):
Или ключи подключения USB ?
Я без всего этого пробую, без реле и ключей
Ключи подключения усб. У меня еще и мосфет по питанию стоит.
Попробуй сразу подключить усб вместе с чипом.
Я так не делал ни разу, kagaimiq и еще пару человек говорили что работает и так.
- Подпись автора
USMicro® 2026©
Поделиться9982023-12-27 03:17:22
- Администратор
- Сообщений: 1596
- Уважение: +69
priradio585 написал(а):
Тоесть, сигнал через ключи делать?
так то я напрямую с ардуино подключаю)))
Или ключи подключения USB ?
Я без всего этого пробую, без реле и ключей
Код обязательно используй тот что я последний публиковал. Там не ногодрыг, как в первом варианте. kagaimiq делал отсылку , я перенес под свои нужды на платформу уно, правда там должно быть еще 3 разных режима, ...
Но при нажатии кнопки 1 - (не ресет!) ардуинка стабильно 10/10 раз переводит все чипы что ку меня есть. (кроме dv15/dv10 но это вам и не надо). Причем если нажать повторно на ту же кнопку - оно передёрнет чип и опять в бут. + Анти дребезг кнопок.
- Подпись автора
USMicro® 2026©
Поделиться9992023-12-27 03:18:45
- Администратор
- Сообщений: 1596
- Уважение: +69
priradio585 написал(а):
Тоесть, сигнал через ключи делать?
так то я напрямую с ардуино подключаю)))
Так и должно быть, просто я потом через ключи подключаю усб компк к уже переведенному чипу, у меня уже тоже ардуина постоянно на прямую подключена к чипу.
- Подпись автора
USMicro® 2026©
Поделиться10002023-12-27 03:31:50
- Активный участник
- Сообщений: 183
- Уважение: +5
BIOS написал(а):
Но чип дорогой - почти два доллара.
Зато опенсурс сдк)
на тао вроде подешевле лежат. а где сдк взять?
