701

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1247
  • Уважение: +45
BIOS написал(а):

Точно не непутали прошивку?

Сорян, я напутал, не в том SDK отключил режим пк... Ну бывает...

Подпись автора

By Admin

702

  • Автор: redika
  • Активный участник
  • redika
  • Сообщений: 62
  • Уважение: +0
BIOS написал(а):

Сорян, я напутал, не в том SDK отключил режим пк... Ну бывает...

Понятно.

Продолжаю делать замеры на родной прошивке. При работе с кнопкой POWER.
При подачи питания в схему от аккумулятора 4.2v - схема не включается.
На питающем выводе pin 10 (AC6926) - 0.0v
На управляющем выводе(pin 1) транзистора Q1 - 4.04v
На pin25 (AC6926) - 0.0v

При нажатии, на кнопку POWER ( на плате) - схема включается.
На питающем выводе pin 10 (AC6926) - 4.2v
На pin 1 Q1 - 0.0v
На pin25 (AC6926) - 3.2v

При включении платы.
Плата ищет соединения по блютуз, мигает светодиод в режиме поиска.
Плата не создала соединения по блютуз. Рядом нет устройств с блютуз.
Или на всех устройствах отключены функции блютуз.
То плата самостоятельно отключится от питания через 5 минут.
Спасибо.

Подпись автора

soundbar BS-28B

703

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1247
  • Уважение: +45

Я сделал павер ап. Чуть конечно опоздал.
Я доделаю и напишу вам. Осталось по мелочам пофиксить и все.

Подпись автора

By Admin

704

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1247
  • Уважение: +45

Протестируйте я вам скинул, повер ап работает пока только включение.

Подпись автора

By Admin

705

  • Автор: redika
  • Активный участник
  • redika
  • Сообщений: 62
  • Уважение: +0
BIOS написал(а):

Протестируйте я вам скинул, повер ап работает пока только включение.

Здравствуйте.

Прошил.
Кнопка POWER не работает
На выходе pin 25(AC6926) - 0.0v
Схема не включается.
Транзистор Q3 через резистор R8 должен быть открыт. Что бы поддерживать (0) на управлении (pin1) Q1
https://drive.google.com/file/d/1POE_01 … drive_link

Подпись автора

soundbar BS-28B

706

  • Автор: redika
  • Активный участник
  • redika
  • Сообщений: 62
  • Уважение: +0

Что бы отрыть транзистор  Q3
С вывода pin 25(AC6926), должно выходить 3.16v

Подпись автора

soundbar BS-28B

707

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1247
  • Уважение: +45

не то скинул, в лс повторно кинул.

Подпись автора

By Admin

708

  • Автор: redika
  • Активный участник
  • redika
  • Сообщений: 62
  • Уважение: +0
BIOS написал(а):

не то скинул, в лс повторно кинул.

Да,
Кнопка POWER заработала на включение.
На выводе pin 25(AC6926) -3.3v

Дополнительно проигрывается звук выбора режима работы (bt.mp3)
Звуки включения (on.mp3)  и звук выбора режима(bt.mp3) проигрывается нормально

Кнопка POWER не работает на выключение.

При работе в режиме bluetooth - кнопки громкости на плате - перепутаны. (вместо vol+ - vol-)
и наоборот вместо вместо уменьшения громкости - увеличение.
Так же кнопки NEXT/V- и  PREV/V+ на плате не работают в режиме bluetooth в переключения треков.

Кнопка MODE на плате переключает режимы bluetooth, LINE.
Если включен jack 3.5, кнопка MODE на плате переключает bluetooth, AUX, LINE дальше по кругу bluetooth, AUX, LINE

Если включен jack 3.5,  по умолчанию включается bluetooth.

Кнопка POWER на пульте не работает.
При нажатии кнопки POWER на пульте всегда срабатывает режим bluetooth

Кнопка MODE на пульте работает.
Переключает режимы bluetooth, LINE и по кругу
Если включен jack 3.5, кнопка MODE на пульте переключает bluetooth, AUX, LINE и по кругу

Отредактировано redika (2023-06-29 00:19:04)

Подпись автора

soundbar BS-28B

709

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1247
  • Уважение: +45

Уже очень хорошо.
А как работает кнопка пауэр на пульте? На ориг прошивке?
Как я понял из схемы - она как стэндбай. Сначала нужно включить кнопку на колонке, потом уже можно перевести в ждущий режим пультом. И вывести с него. Полное включение и отключение только кнопкой на колонке?
Например что будет - если включить колонку, отключить пультом и нажать например кнопку MODE  на пульте и на колонке, она выждет с сна? или только пультом?
Вроде тупо откл-вкл, но на самом деле он затрагивает разные режимы. Там сотни вариантов использования. Для каждого режима оно индивидуально настраивается.

Подпись автора

By Admin

710

  • Автор: redika
  • Активный участник
  • redika
  • Сообщений: 62
  • Уважение: +0
BIOS написал(а):

А как работает кнопка пауэр на пульте? На ориг прошивке?
Как я понял из схемы - она как стэндбай.
Сначала нужно включить кнопку на колонке, потом уже можно перевести в ждущий режим пультом. И вывести с него.
Полное включение и отключение только кнопкой на колонке?

Например что будет - если включить колонку, отключить пультом и нажать например кнопку MODE  на пульте и на колонке, она выждет с сна? или только пультом?
Вроде тупо откл-вкл, но на самом деле он затрагивает разные режимы. Там сотни вариантов использования. Для каждого режима оно индивидуально настраивается.

Да.
Все верно.
Кнопка POWER на плате включает и выключает питание на (AC6926)
При нажатии кнопки POWER на плате питание с pin 10(AC6926) или появляется или пропадает.
В зависимости что нужно.

(Сначала нужно включить кнопку на колонке, потом уже можно перевести в ждущий режим пультом.
И вывести с него.
Полное включение и отключение только кнопкой на колонке)
Да, это так.
Кнопка POWER на пульте переводит в ждущий режим.
И кнопка POWER на пульте из ждущего режима возвращает.
Питание на pin 10(AC6926) остается.

Если кнопкой POWER, на пульте выключил.
Можно включить кнопкой POWER с пульта. И можно включить кнопкой POWER с платы.

Но
Если выключил кнопкой POWER на плате.
Включить кнопкой POWER с пульта не получится.

Отредактировано redika (2023-06-29 01:03:15)

Подпись автора

soundbar BS-28B

711

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1247
  • Уважение: +45

Ну как я и думал.

Подпись автора

By Admin

712

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1247
  • Уважение: +45
redika написал(а):

Кнопка POWER на пульте переводит в ждущий режим.
И кнопка POWER на пульте из ждущего режима возвращает.
Питание на pin 10(AC6926) остается.

А при этом звуки вкл откл есть? когда именно пультом в ждущий режим и из него.

Подпись автора

By Admin

713

  • Автор: redika
  • Активный участник
  • redika
  • Сообщений: 62
  • Уважение: +0
BIOS написал(а):

А при этом звуки вкл откл есть? когда именно пультом в ждущий режим и из него.

Здравствуйте.

Кнопка POWER на пульте, soundbar из полностью выключенного состояния - включить нельзя.

Сначала нужно включить  soundbar кнопкой POWER на плате.
Проигрывается звук включения(on.mp3)
И проигрывается звук выбора режима(bt.mp3)

Затем перевести кнопкой POWER на пульте в ждущий режим (stand by).
В момент переключения в ждущий режим звук не проигрывается.

Если перевести кнопкой POWER на пульте из режима ожидания (from standby) в рабочий режим.
Включается soundbar, проигрывается только звук выбора режима (bt.mp3)
По умолчанию, при включении всегда режим bluetooth.

При выключении кнопкой POWER на плате проигрывается звук(off.mp3)
Soundbar отключается.

Отредактировано redika (2023-07-03 01:02:45)

Подпись автора

soundbar BS-28B

714

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1247
  • Уважение: +45

1 - И так, что раскопал - если в чипе нету пинов PORTR (или не используются ) то сон и выход из сна с низким потреблением - не возможны. Нужно использовать просто ждущий режим. Или аппаратное отключение через MOS транзистор
2 - После входа в спящий режим, с низким токопотреблением - обязательно нужно понижать частоту IDLE TASK-а до 120-160МГц. При 190МГц после ввода в спящий режим с низким токопотреблением , и попытке вывода - чип не отвечает.
redika
Придётся подождать, я один раз и навсегда разберусь с повер апами и все. Заказ доделаю, и даже потом обнову дам когда соберу и отточу СДК.

Подпись автора

By Admin

715

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1247
  • Уважение: +45

кажись разобрался, по крайней мере сделал два разных сдк, в одном пульт работает как нужно, переводит в st-by и выводит. А в другом хардварно кнопками. Вроде понял как работает оно. Это очень не очевидно и не понятно. И даже то что находил в инете - не очевидно, коряво и не работает.
Нужно делать разные команды для кнопки питания на пульте и на колонке.
На пульте - тупо перевод в IDLE TASK. Отключаем всё что нужно и все. С пульта не сделать ультраэкономный сон. Потому что из глубокого сна можут вывести только порты PORTR.  (Точнее сделаешь, но вывести можно только потом кнопкой на PORTR)
А с кнопок , уже другое дело. Можно сделать все что угодно. Самый экономный вариант - использовать MOS транзистор. Питание отключено от чипа.
При нажатии кнопки питания - на чип просто подается напруга через мосфет. и чип его держит в этом состоянии.
Также можно и без транзистора - сон. Но вывод только портами PORTR из сна. Можно не сон, если например в чипе нету портов PORTR - можно или IDLE  и там глушить всё что нужно. При этом в IDLE доступны все порты как и кнопки с пульта.

Код:
enter_sys_poweroff_mode();
enter_sys_soft_poweroff();
enter_sys_sleep_mode();
enter_sys_powerdown_mode();

Я вот подумал, как сделать лучше. Кнопка на плате - отключает полностью хардварно. Кнопка на пульте - ST-BY при коротком нажатии. Так можно добавить на тот же пульт при долгом нажатии уже полный хардварный офф.  Получается удобно. И случайно не нажмешь полное откл на пульте, и можно пультом в "сон" и полное отключение. Например
1 - Отошел куда то на пол часа, колонка стоит далеко или высоко. - просто вместо паузы можно нажать на пульте коротко кнопку повер - и оно в IDLE перейдет, отключит усилок, блютуз и всё не нужное. ST-BY.
2 - Колонка далеко или лень идти, нужно полностью отключить что бы не садилась и не ждала чего то. Зажали и подержали кнопку повер на пульте - и оно отрубилось полностью. Включить только хардварно кнопкой на колонке.

Подпись автора

By Admin

716

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1247
  • Уважение: +45

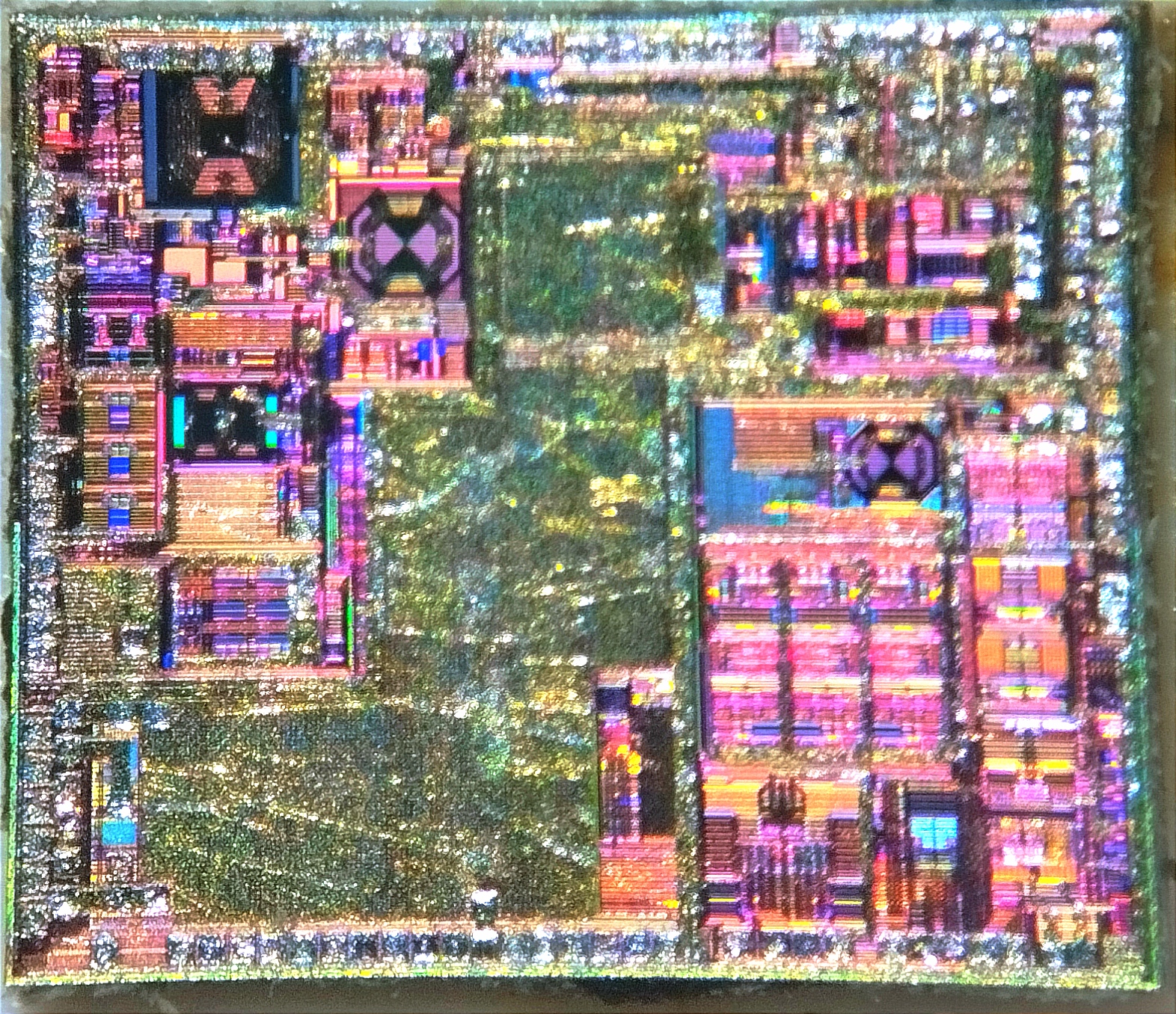

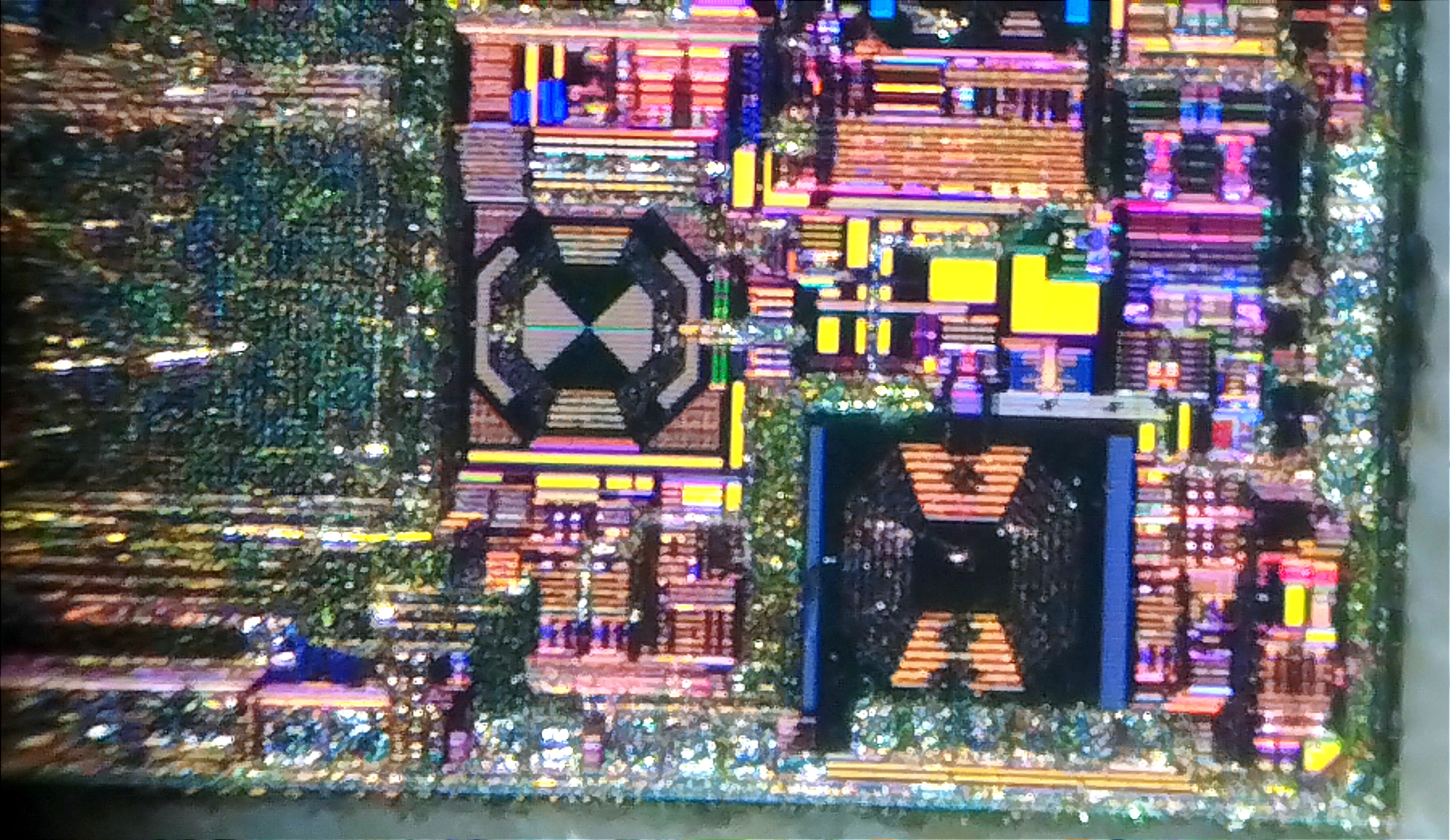

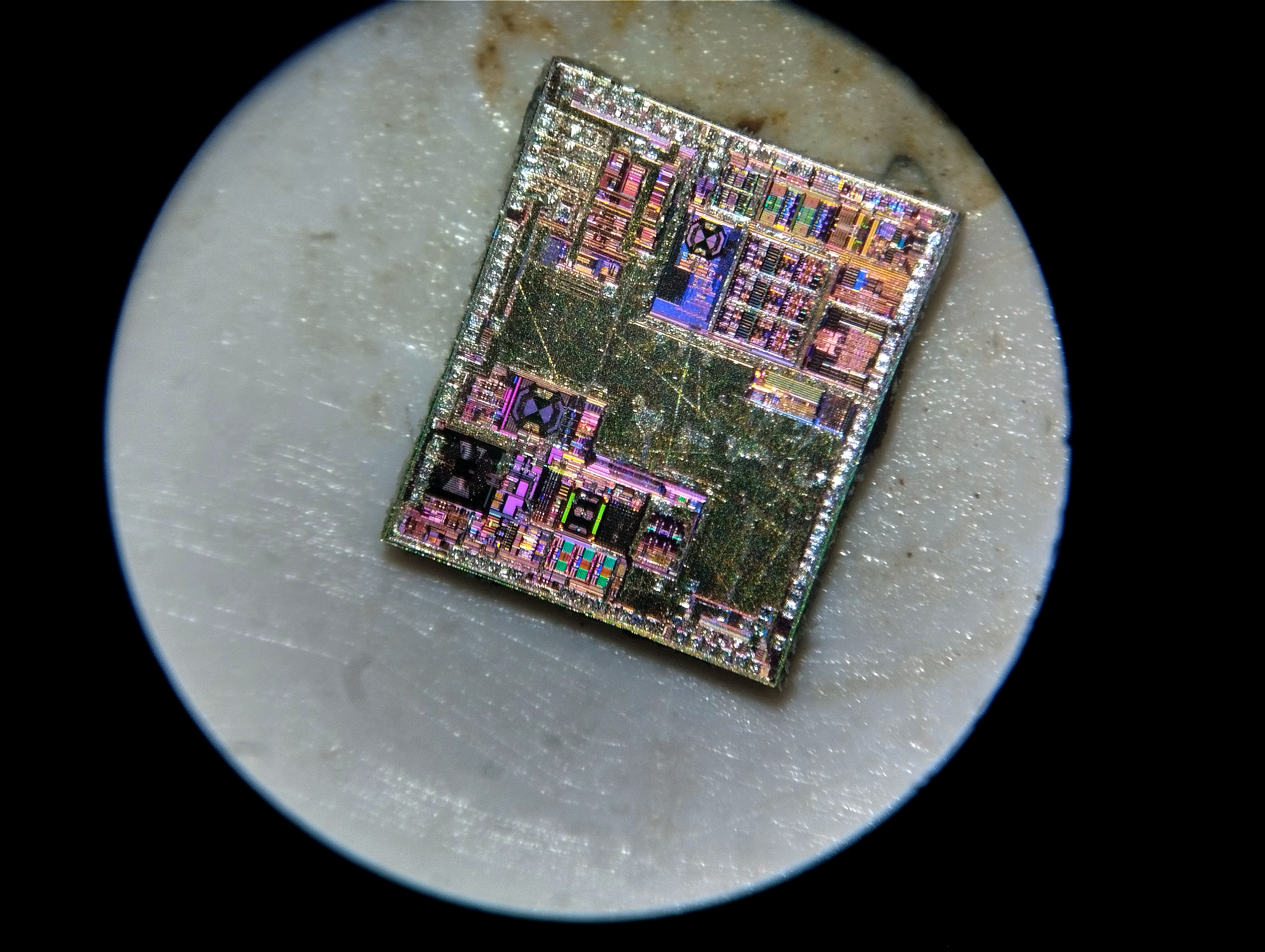

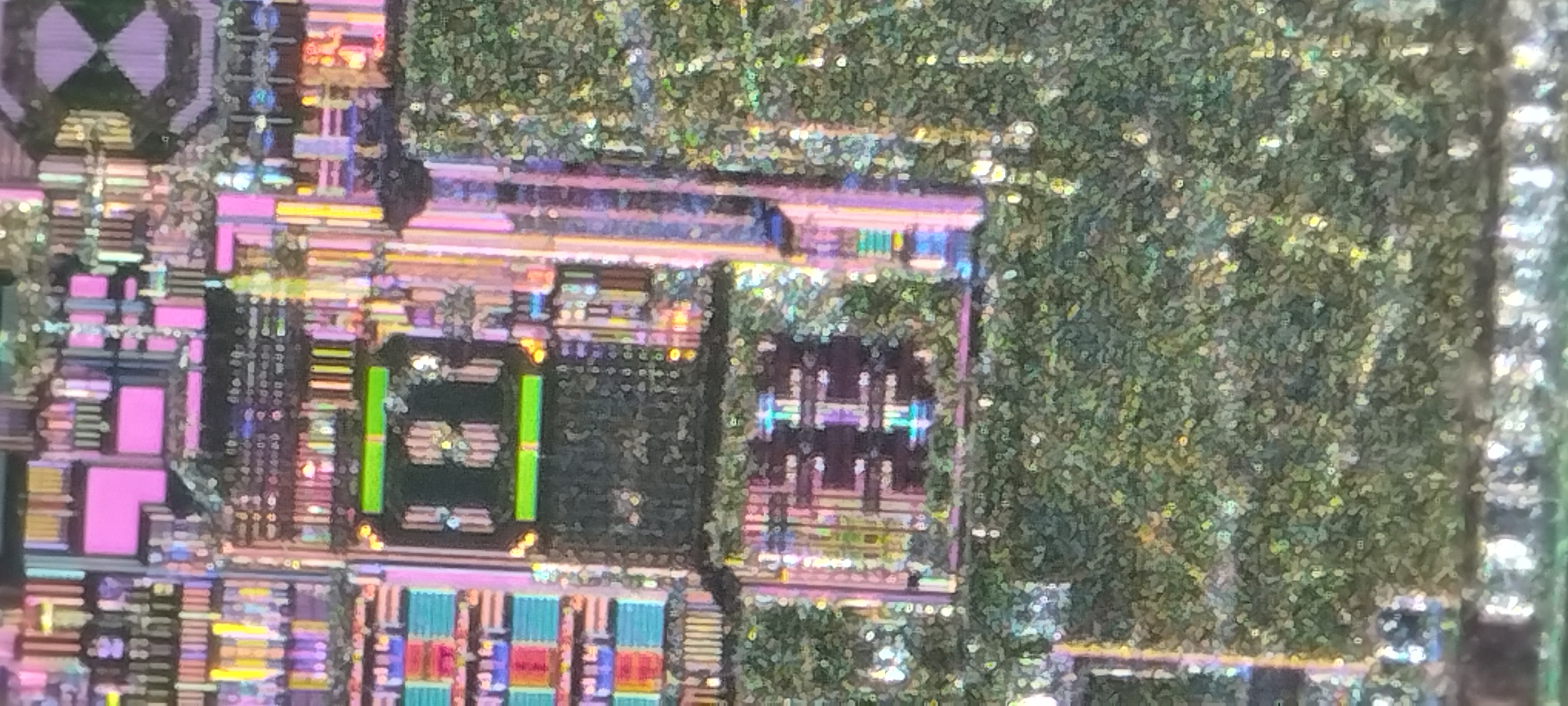

AC6901A
2х2.5мм
https://forumupload.ru/uploads/001b/ca/8a/2/t883462.jpg
https://forumupload.ru/uploads/001b/ca/8a/2/t115608.jpg
https://forumupload.ru/uploads/001b/ca/8a/2/t539997.jpg
https://forumupload.ru/uploads/001b/ca/8a/2/t886430.jpg

Подпись автора

By Admin

717

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1247
  • Уважение: +45
BIOS написал(а):

AC6901A

Блин, форум жмет качество. Курва.

Подпись автора

By Admin

718

  • Автор: redika
  • Активный участник
  • redika
  • Сообщений: 62
  • Уважение: +0
BIOS написал(а):

Я вот подумал, как сделать лучше. Кнопка на плате - отключает полностью хардварно. Кнопка на пульте - ST-BY при коротком нажатии. Так можно добавить на тот же пульт при долгом нажатии уже полный хардварный офф.  Получается удобно. И случайно не нажмешь полное откл на пульте, и можно пультом в "сон" и полное отключение. Например
1 - Отошел куда то на пол часа, колонка стоит далеко или высоко. - просто вместо паузы можно нажать на пульте коротко кнопку повер - и оно в IDLE перейдет, отключит усилок, блютуз и всё не нужное. ST-BY.
2 - Колонка далеко или лень идти, нужно полностью отключить что бы не садилась и не ждала чего то. Зажали и подержали кнопку повер на пульте - и оно отрубилось полностью. Включить только хардварно кнопкой на колонке.

Здравствуйте.

На счет отключения питания полностью с кнопки пульта POWER.
Лучше оставить управление , как на родной прошивке.

Soundbar будет висеть под TV.
Работать будет, как и TV,
При выключении с пульта телевизора, кнопкой POWER - TV переходит в режим ST-BY
Так же и кнопкой POWER на пульте, колонку переводить в режим ST-BY
Двойное нажатие разной длительности на кнопку вряд-ли кто-то будет использовать.
Больше будут путаться и злиться.

Спасибо.

Подпись автора

soundbar BS-28B

719

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1247
  • Уважение: +45

Хорошо.

Подпись автора

By Admin

720

  • Автор: BIOS
  • Администратор
  • BIOS
  • Сообщений: 1247
  • Уважение: +45

Еще вопрос, как лучше сделать? С пульта в стэндбай - Обычное нажатие или удержание?
