BIOS написал(а):Какой пульт. И с кнопкой пауэр не напутано с диодом и тд?
Может блютуз, флешки и аукс? Лайн и аукс одно и тоже?
Отфоткайте плату с обеих сторон, (что бы видно каждую детальку) + дампы желательно оригинальные (что бы я видернул конфиг блютуза, и звуки.) На почту скиньте. Или в личку на гугл диск.
Опишите оригинальные функции, кодеки и тд. Пищит ли когда севшая и если да то на каком напряжении? Нужны ли Вам звуки или нет.

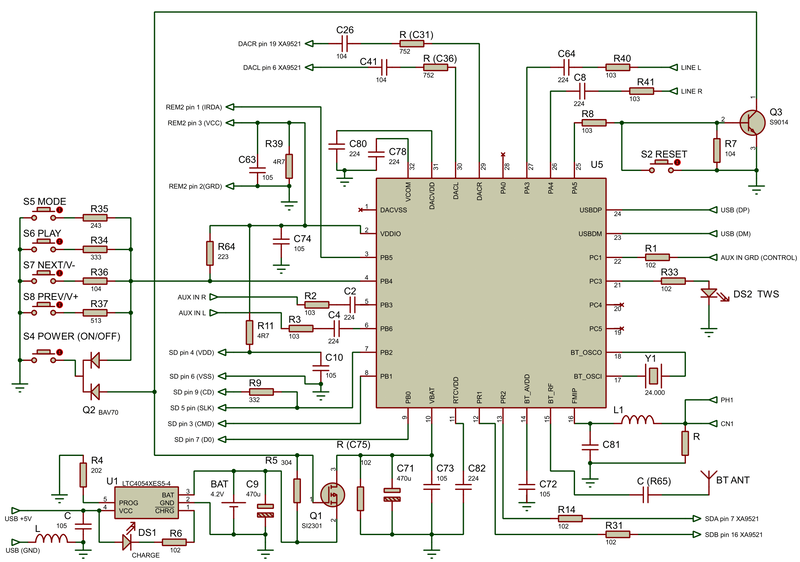

На плате 2 входа.
1) Разъем сдвоенный тюльпан - это вход LINE (на фото, что сделал сейчас этот разъем отпаял, так как нужно было припаять концы к микросхеме usb dm usb dp. Но места на плате под разъем LINE есть. После всех изменений разъем LINE ,будет возвращен на место.)
На плате выводы usb dm usb dp не разведены. Пришлось колхозить внешний контакт, что бы к внешнему контакту кинуть концы от микросхемы usb dm usb dp. И после подпаять к внешнему контакту подпаять провода. После изменений внешний контакт будет отпаян.
2) Разъем audio jack 3.5 - это вход AUX
Когда включаем в jack 3.5 soundbar переключается в режим AUX. В разъеме audio jack 3.5 контакт соединяется с землёй.
И вывод через резистор R1 идет на 22 ногу микросхемы.
3) Разъем флешки. Тут все стандартно - вставил флешку - заиграла mp3. какие кодеки стоят не знаю. Так как флешку особо не слушал.
Будет здорово, если будет все читать.
Но soundbar будет стоять под TV.(22-24 дюйма) Основное подключение или проводом. Или по bluetooth.
Питание будет от адаптера 220v - 12v. Внутри из 12v - или в 5v или в 4.2v
Пока не знаю, так как есть преобразователи оба.
Отсюда звукb включения и выключения soundbar нужно оставить.
4) кнопка POWER подключена к сборке Q2(smd A4) к 3 выводу.
https://www.s-manuals.com/ru/smd/a4
Маркировка smd A4 это похоже на сборку BAV70
https://www.s-manuals.com/pdf/datasheet/b/a/bav70,_bav74_fairchild.pdf
На выходные микросхемы приклеил радиаторы

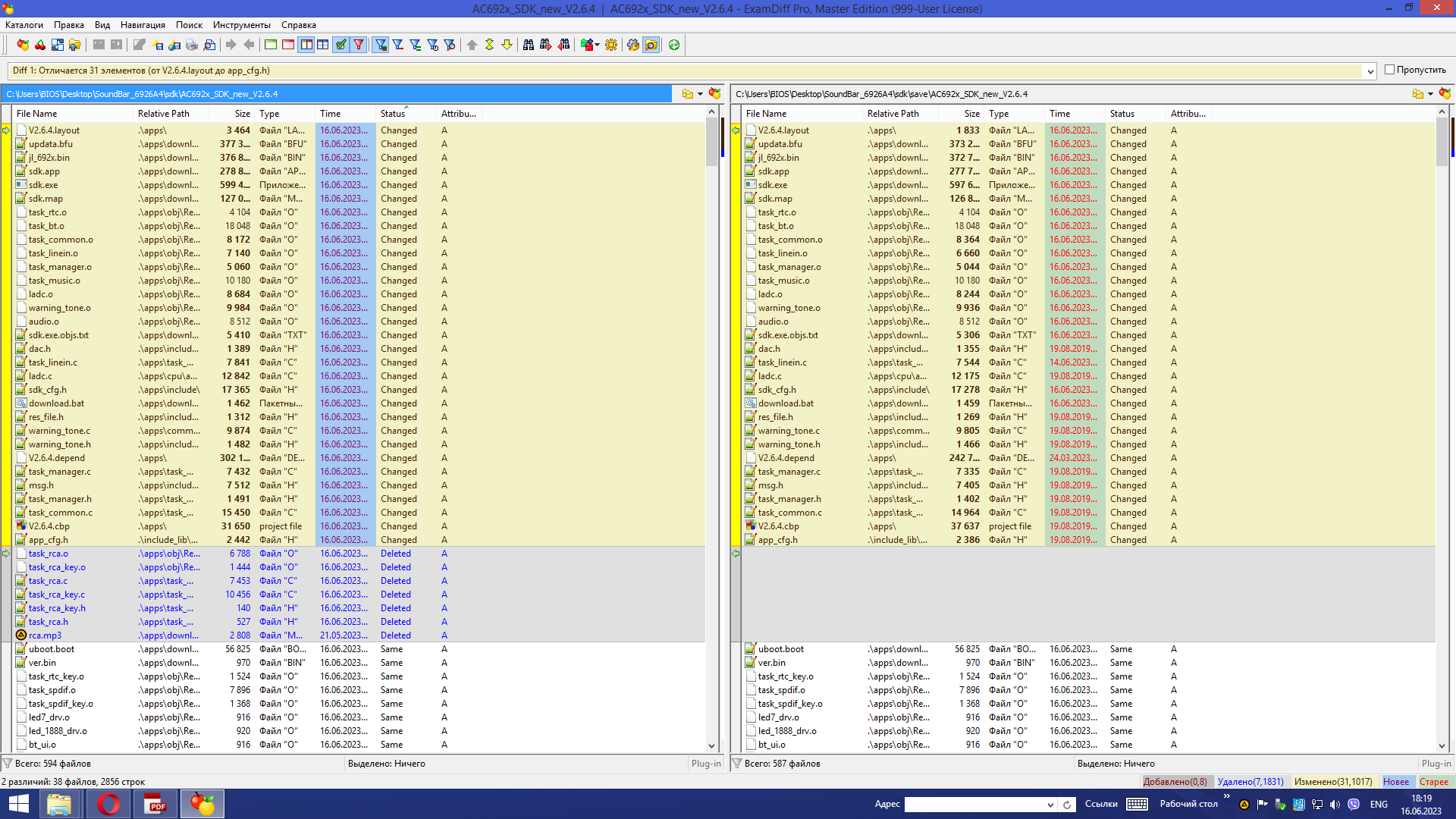

Звуки bluetooth я изменил на свои.
