Про кнопки вопрос,
Меняется не сопротивление, а функция привязывается програмно к определенному номиналу сопротивления, там 10 бит ацп для єтого используется.
Там фиксировано 10 градаций сопротивлений, потому что ацп 10 бит для кнопок.
USMicro(R) (C)2025
Кнопки на 16 пине чипа.
Меняется не сопротивление, а функция привязывается програмно к определенному номиналу сопротивления
Я это понимаю.
Кнопки сидят на 16 пине PB9 AD_key, где то мелькало в CodeBlock, их пять. Mode, +, - , pause и Led переключение подсветки.
Отредактировано priradio585 (2023-01-15 21:45:15)
Вот ,

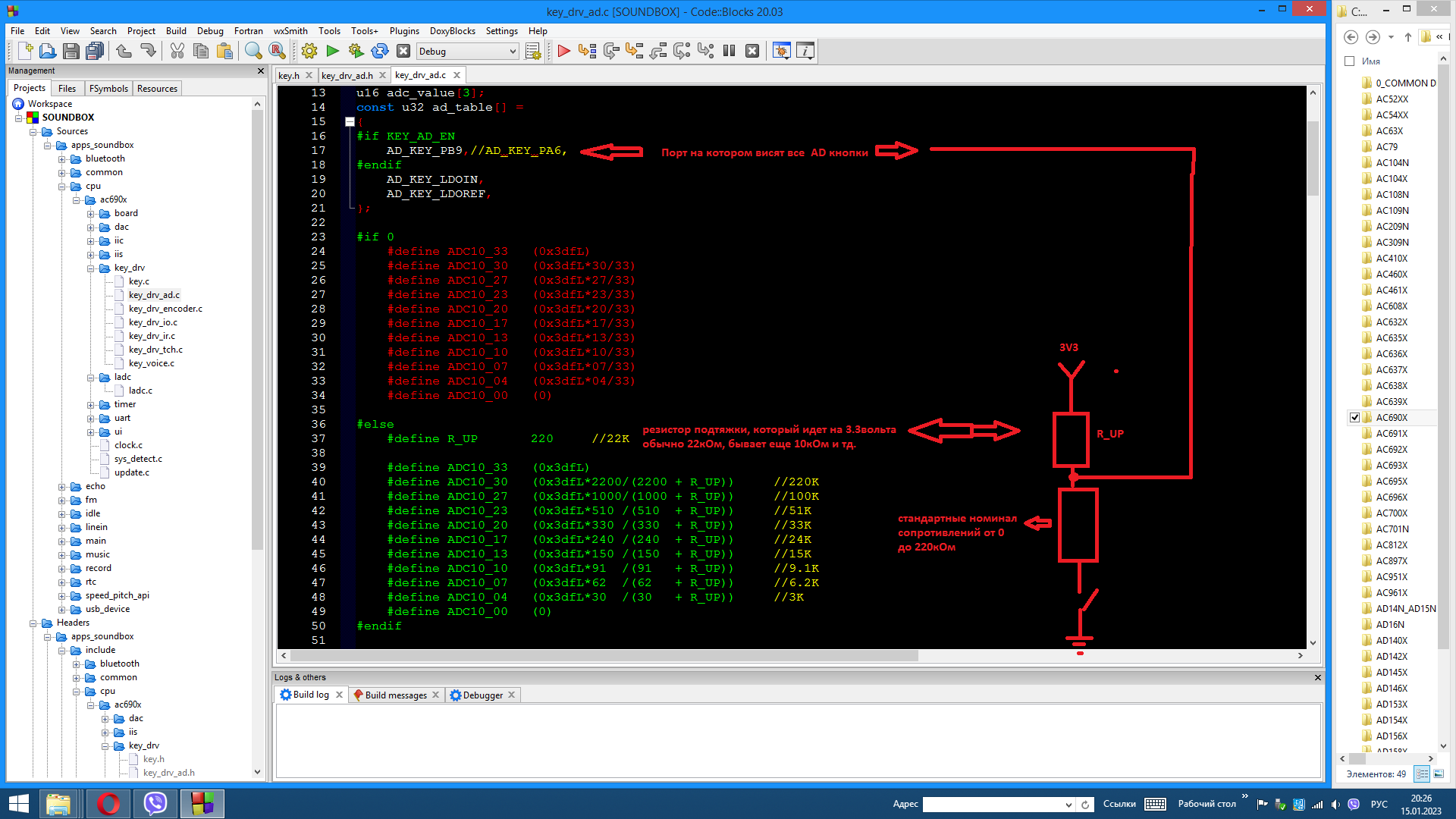

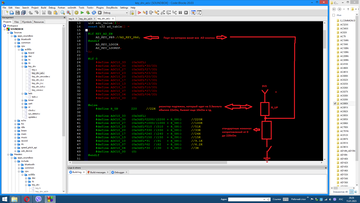

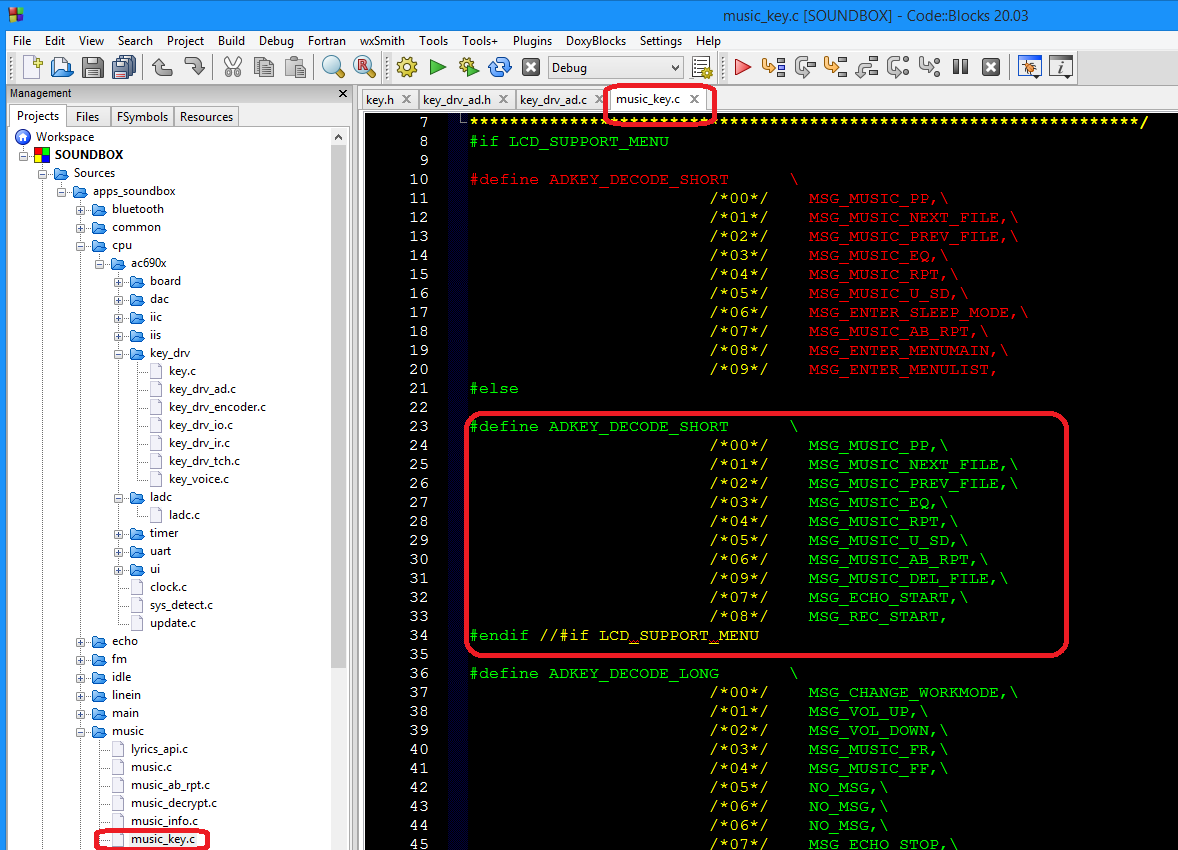

Потом просто задаем функцию для определённого сопротивления в нужной подпрограмме, например для музыки сфлешек и с блютуза, и с фм радио - это разные 3 подпрограммы управления кнопками. Для каждого режима есть свои функции кнопок, а также режимы работы, с меню, без, долгое нажатие, двойное нажатие, и тд.
Вот обычный "клик"
Просто ставим нужную функцию, (если не ошибаюсь то нижняя команда - это 0 ом, самая верхняя 220к )
USMicro(R) (C)2025
и Led переключение подсветки.
Это уже сами писали, вроде в стандартном сдк нет такого.
USMicro(R) (C)2025

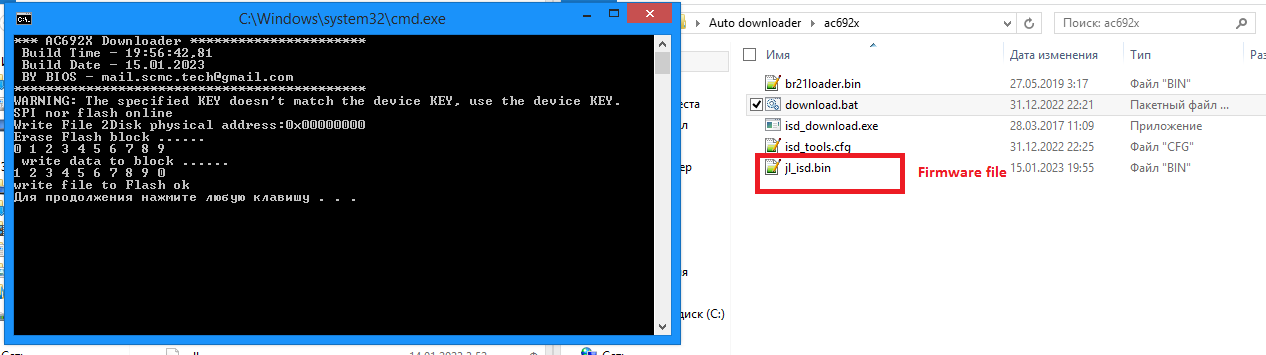

Авто прошивальщики. Ложите в папку прошивку (jl_690x.bin или jl_isd.bin или jl_692x.bin или jl_696x.bin ) - меняете имя на jl_isd.bin, подключаете устройство, жмете download и все.
В случае с 690 и 692 - любая прошивка с FFFF чип кеем, будет работать на любых чипах с разными чип кеями.
В случае с 696 - загружается тоже все, но работать будут только прошивки с одинаковым чип кеем что в чипе что и в прошивке.
Проверил лично, работает все.
На то что в конфигах делается - не обращайте внимания, оно только просто грузит в чип по заданным адресам. (не соберает оно прошивки, не трогает биты настройки)
ac690x Auto Downloader
ac692x Auto Downloader
ac696x Auto Downloader
USMicro(R) (C)2025
Спасибо, сейчас буду пробовать.
Переварить бы )))
Там как включение сделано? зажатием кнопки или переключением выключателя? (тактовая кнопка = команда в прошивке. выключатель - просто подаем питание и оно само включается. )
USMicro(R) (C)2025
Что касается KCX_BT03 то там вполне стандартная прошивка. Можно добавить кодеков. Тем более чип позволяет, аж мегабайт памяти.
USMicro(R) (C)2025
Abaut chip marking and chip memory.
Позже сделаю свой документ и добавлю немного описания от себя и от других юзеров.
1 、AC109N 系列芯片丝印特点
(1)、通常是“批号+芯片型号”，譬如 AC1082，丝印会是“xxxxxxx 82E”
2、AC109N 系列芯片，分为如下型号[热门]
(1)、AC1082E：“xxxxxxx 82E”
(2)、AC1094E：“xxxxxxx 94E”
(3)、AC1090E：“xxxxxxx 90E”
2 、AC309N 系列芯片，分为如下型号
(1)、AC3094D 或者 AC3094C：“xxxxxxx -D”或者：“xxxxxxx -C”
(2)、AC3090D 或者 AC3094C：“xxxxxxx -D”或者：“xxxxxxx -C”
(3)、剩下的就需要靠芯片的封装来区分了
3 、AC410N 系列芯片，分为如下型号
(1)、这个不常见，不解释了
4 、AC460N 系列芯片，分为如下型号[ 热门]
(1)、AC4601：“xxxxxxx -01B”
(2)、AC4602：“xxxxxxx -02B”
(3)、AC4603：“xxxxxxx -03B”
(4)、AC4604：“xxxxxxx -04B”
(5)、AC4605：“xxxxxxx -05B”
(6)、这里列举得并不全。其它的也是这个道理
USMicro(R) (C)2025

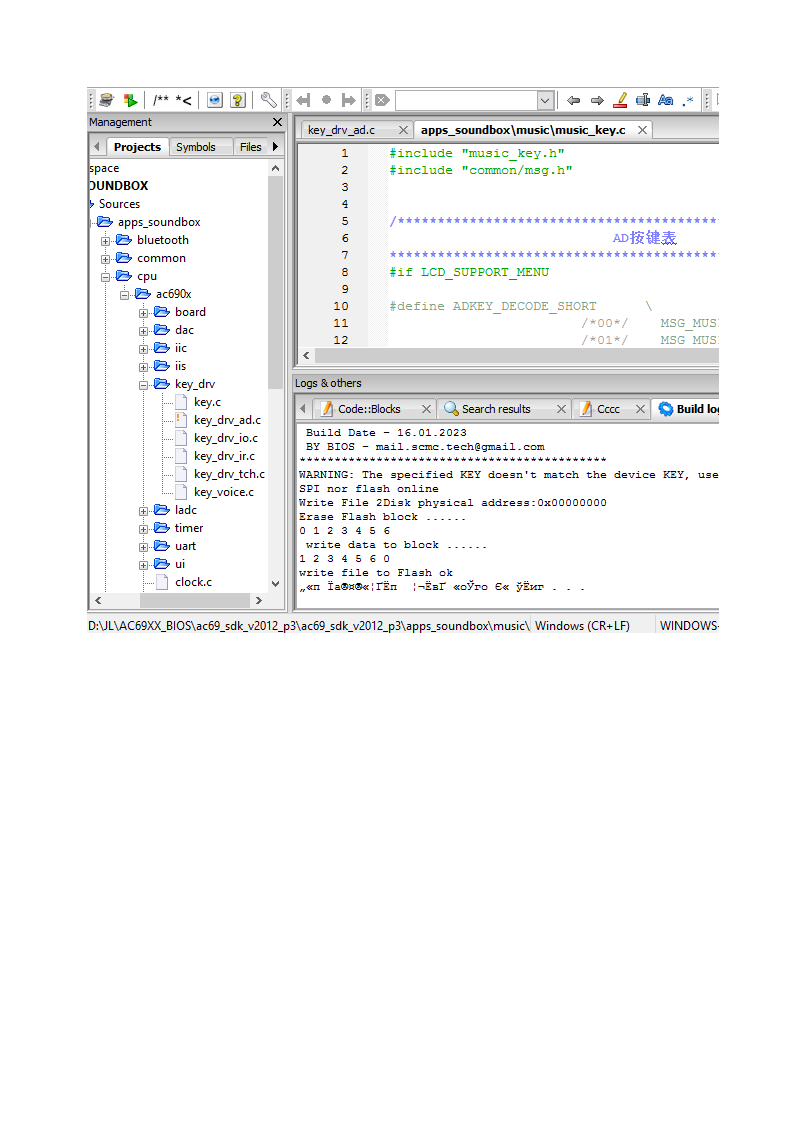

Я так понимаю нужен ключ, или прошивка без ключа.Как узнать что прошивка FFFF?

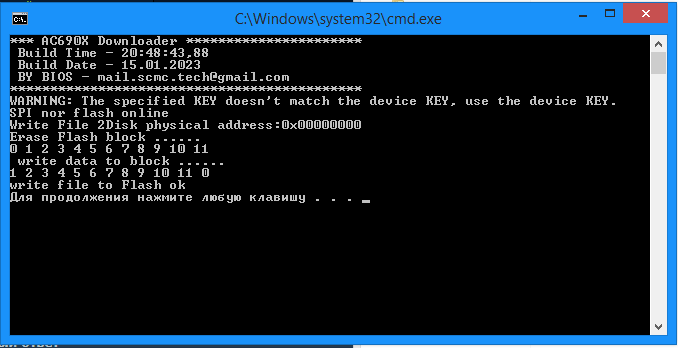

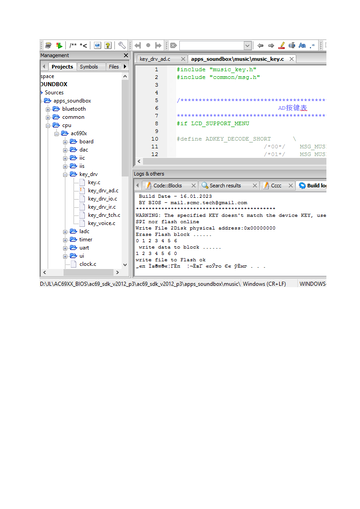

Вообще то прошилось. Да, повторю опять, для 690 не нужны ни патчи ни чего. Я вижу прошивальщик авто поставили. Он не для этого.
USMicro(R) (C)2025
Я так понимаю нужен ключ, или прошивка без ключа.Как узнать что прошивка FFFF?
Прошивка с ключем - это прошивка которая найдена в интернете (за частую файл обновления от производителя jl_690x.bfu)
А если сами генерируете прошивку с помощью SDK (в Вашем случае) - то ключа нет, если конечно сами не подставили. (не нужно)

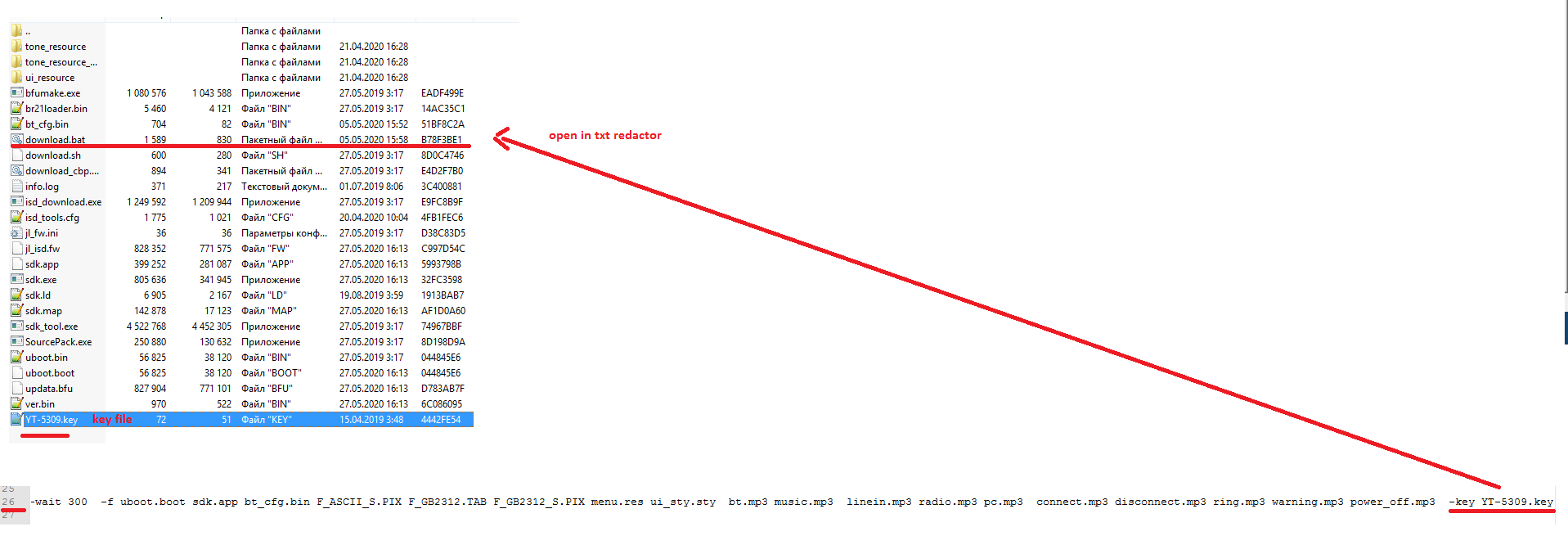

Делается так (для 690 не нужно, шьется и так. Это в основном для 692, но если ставить патч то и там не нужны ключи. )
USMicro(R) (C)2025
И возьмите последний релиз сдк. ac69_sdk_v2012_p4. На первой странице в шапке ссылки на SDK.
USMicro(R) (C)2025
Tests AC6901A Integrated DAC

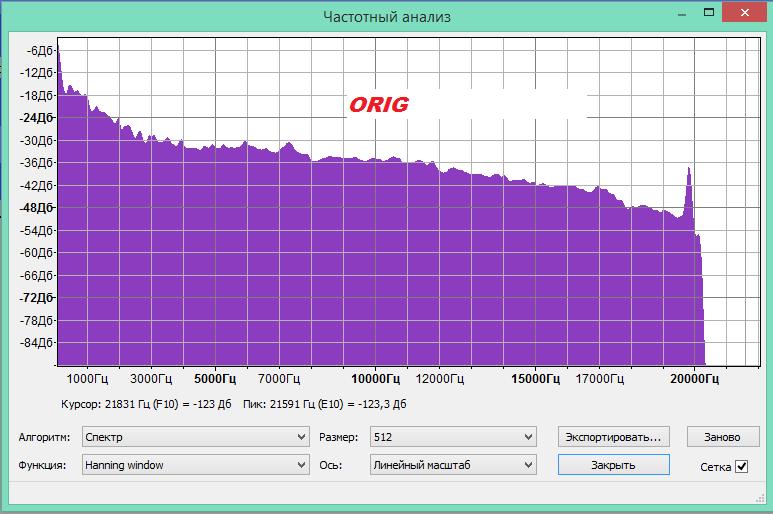

Audio Source = Original file (downloaded to analisis program- not recorded)
********************************************************************

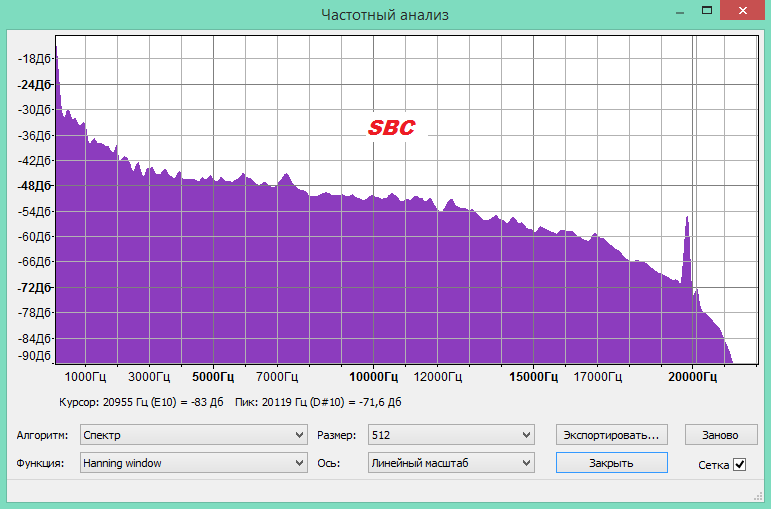

Audio Source = AC6901A Integrated DAC (recorded) (SBC Bluetooth Codec Android 11 BT Device)
********************************************************************

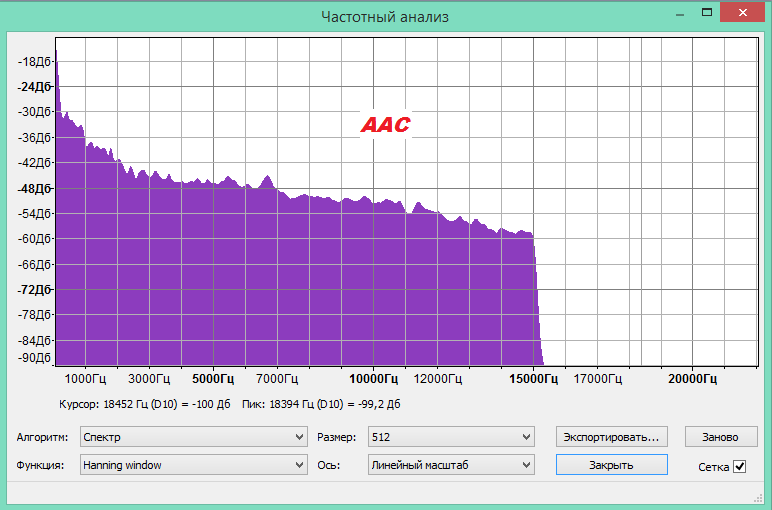

Audio Source = AC6901A Integrated DAC (recorded) (AAC Bluetooth Codec Android 11 BT Device)
-----------------------------------------------------------------------------------------------
USMicro(R) (C)2025
Я вижу прошивальщик авто поставили. Он не для этого.
Не совсем понял, то есть не надо не чего переименовывать и файлы лоадера в папку с прошивкой тоже не надо закидываать.
Не получается запустить, проошивается, включаю, в далеке слышно китаянку на кнопки не реагирует, на флэшку ноль эмоций и на этом уже не плохо,какойто сдвиг.
Отредактировано priradio585 (2023-01-16 03:58:21)
Не совсем понял, то есть не надо не чего переименовывать и файлы лоадера в папку с прошивкой тоже не надо закидываать.
Не получается запустить, проошивается, включаю, в далеке слышно китаянку на кнопки не реагирует, на флэшку ноль эмоций и на этом уже не плохо,какойто сдвиг.
Да, ничего не нужно переименовывать и закидывать. Яж писал что то утилита для прошивки готовой прошивки (для удобства ). Пока что забейте на неё , потом поймете зачем.

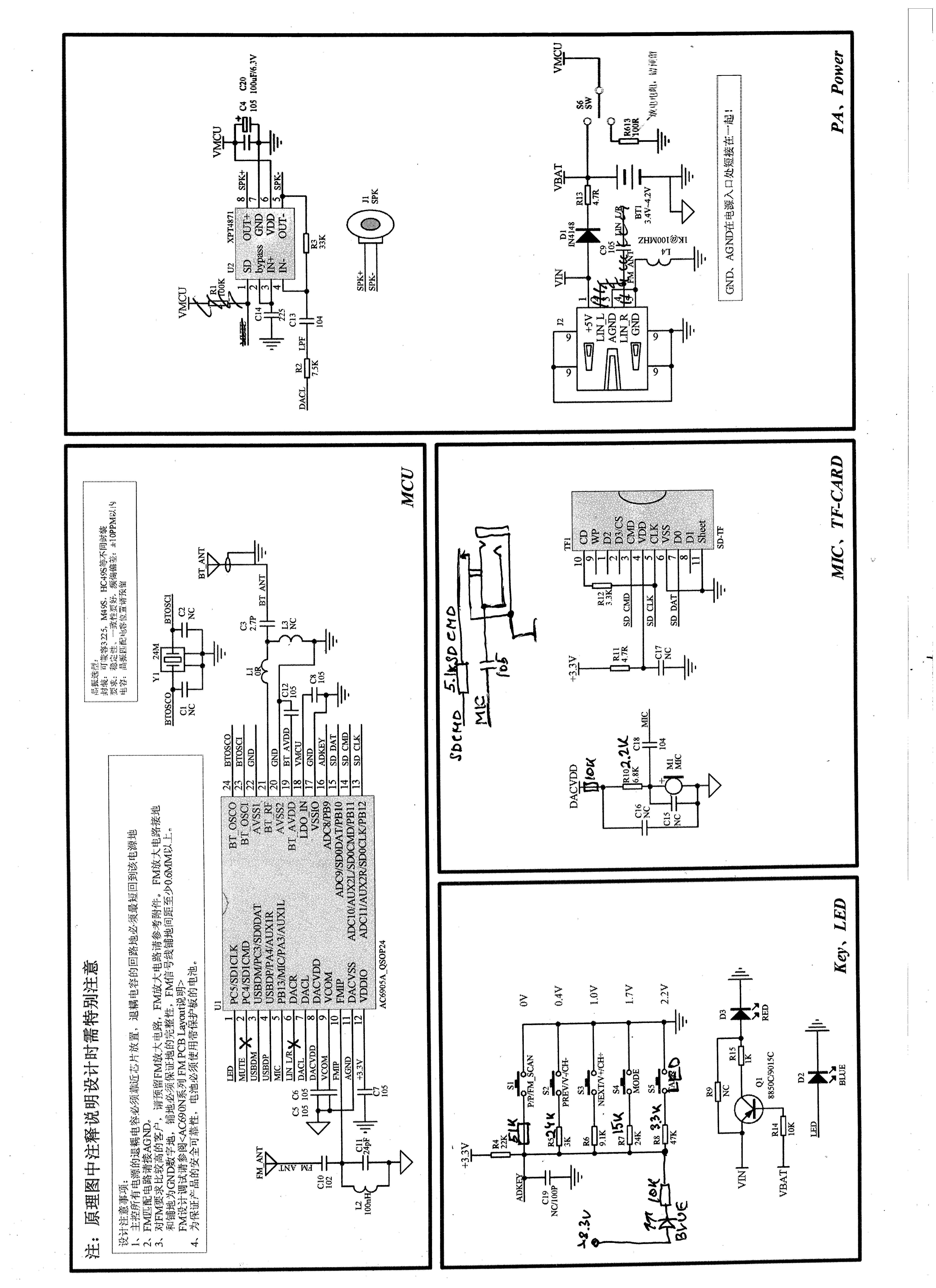

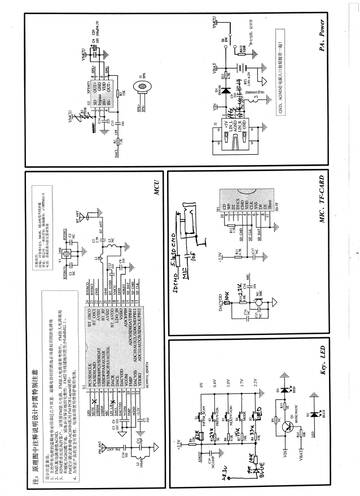

Звук есть, не ничего не работает - потому что ничего не настроено. Для кнопок нужно - сначало включить их, сконфигурировать функции, и порт настроить (в зависимости от схемы, нужны номиналы и тд), для влешки нужно настроить контроллер SD. Схему в студию, я сделаю за пару минут)
USMicro(R) (C)2025
Не получается запустить, проошивается, включаю, в далеке слышно китаянку на кнопки
У вас немного проблемы с пониманием данной штуки.
Если бы не запустилось - китаянка бы не говорила. Оно запустилось, но не сконфигурировано под данную схему и чип. А так, запуск есть, значить - уже как минимум что сдк работает, компилируется правильно, и прошивается тоже правильно.
Ну за год можно было это выучить) Вы мануал хоть читали? тот что на китайском? там же все расписано)

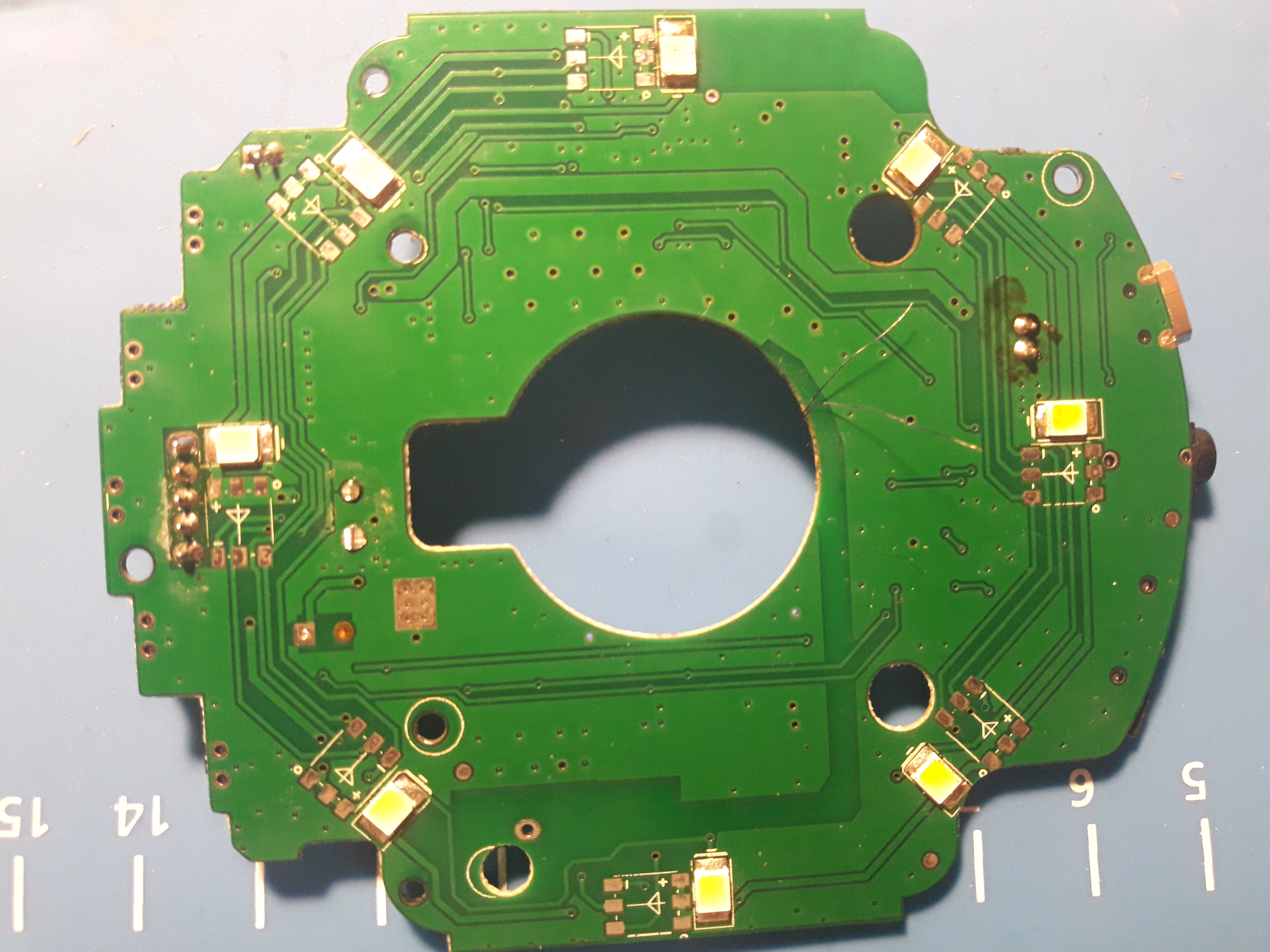

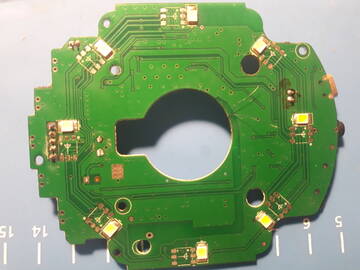

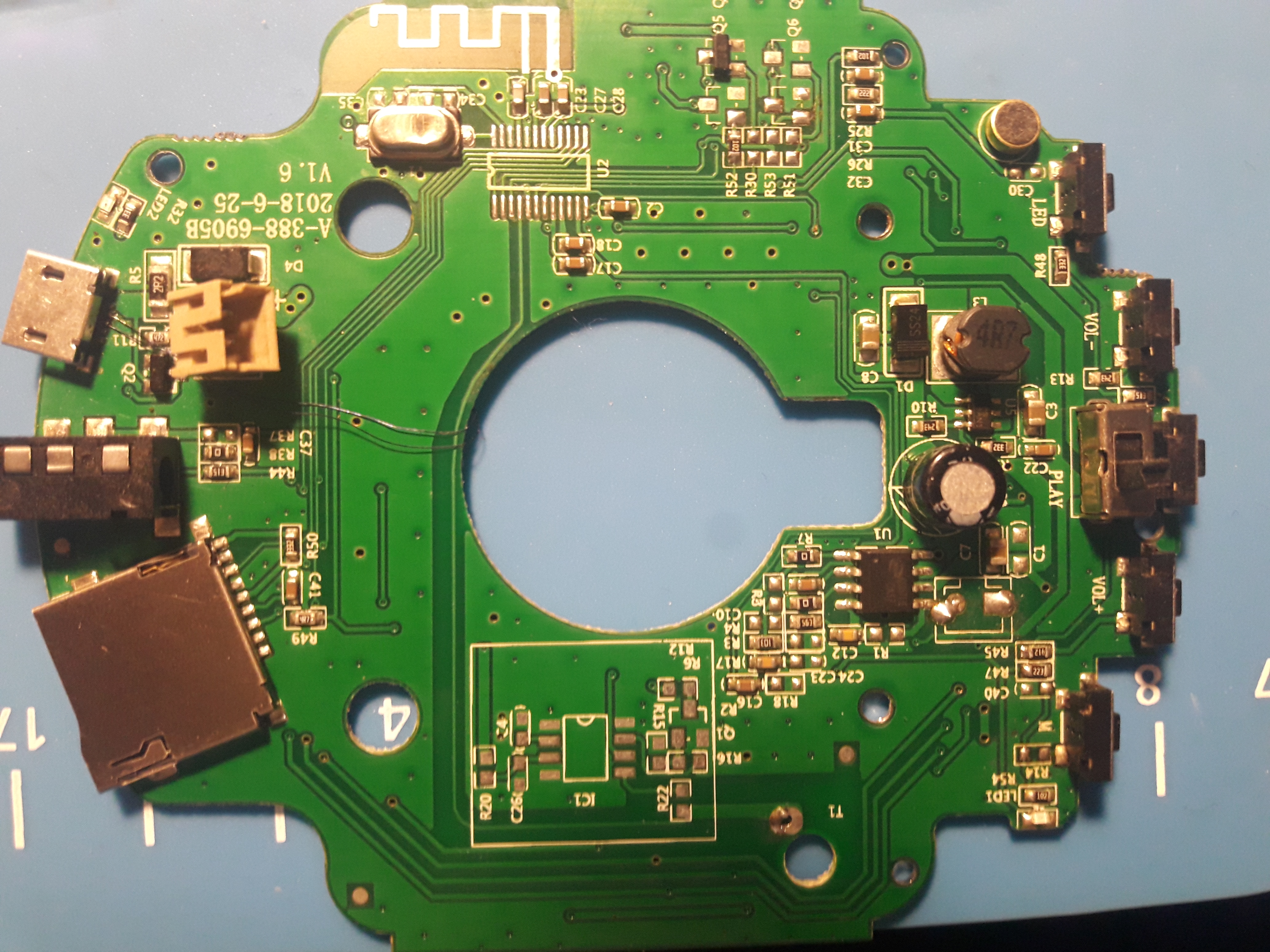

Кидайте схему, покажу что и как. И качественную фотку с двух сторон)
USMicro(R) (C)2025
Даташит смотрел, но как говорится смотрим в книгу видим фигу, сейчас распечатаю и буду учить, охота разобраться.
Отредактировано priradio585 (2023-01-17 00:00:19)
Хорошо. Займусь. Там еще отличие от стандартного сдк) на одной ноге висят кнопки и светодиод, жесткий мультиплекс) благо уже работал с ним)
