Можно было же просто оттуда эти файлы по отдельности достать без всяких перекодировок...
Так проще. Один фиг получается одно и тоже.
Взял нарезал, а то искать каждое начало и конец, ручками - ну такое себе.
By Admin
Доброго дня всем.
Дошли руки наконец до моей платки.
Посмотрел тут документацию на 6965 чип, он тут в QFN20, а у меня в TSSOP24.
Но вообще у меня другой вопрос, вернее, два. Кто-нибудь ковырял такую плату?
Во-первых, можно ли к ней кнопки приделать? Подозреваю что можно, возможно даже на ту же ногу, что и у 6925(?), но надо ли в этом случае править прошивку? И какие номиналы должны быть на стандартных кнопках? Конкретно нужны "Назад", "Старт/стоп", "Вперед" и "Режим" (БТ/флешка).
И во-вторых, кнопки мне нужны для управления воспроизведением с флешки. Но ноги, которые у 6925 работают как USB, у этой выведены отдельно, в комп подключается (кажется... проверял больше года назад, не помню))). А работает ли оно с флешками?
Отредактировано StrangerIV (2023-02-26 01:33:02)

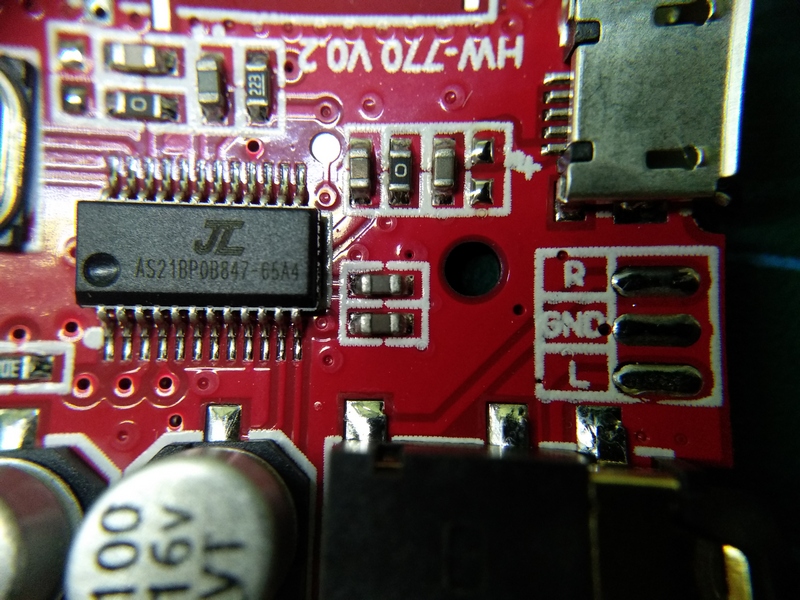

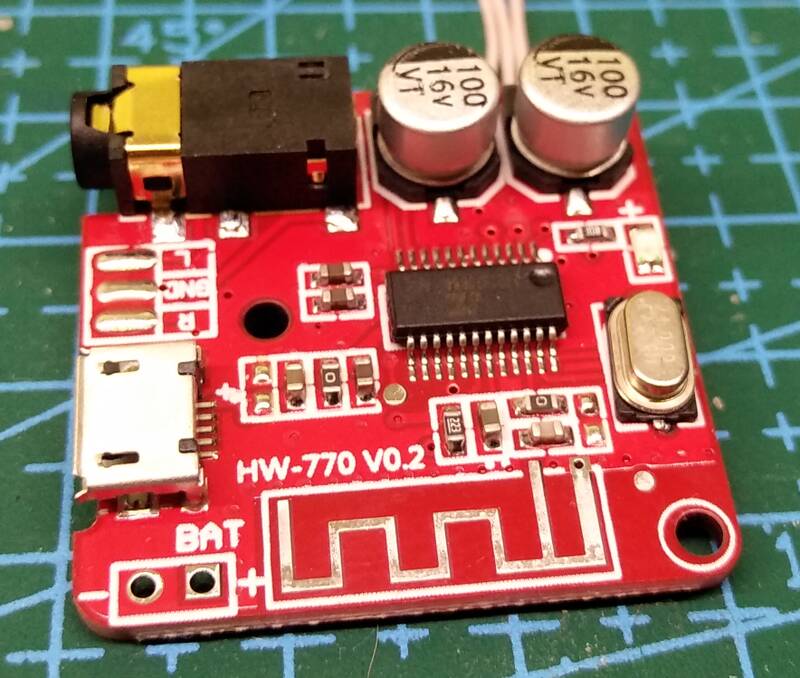

HW-770 v0.2
Кто-нибудь ковырял такую плату?
У меня есть такая.
Во-первых, можно ли к ней кнопки приделать?
Да, на порт PC4 (нога 2) можно подключить кнопки, номиналы я пока высчитал такие: (не хватало резисторов)
0R = Prev / Vol-
3K = Play/Pause / Mode
6k2 = Next / Vol+
33k = EQ
51k = Vol+
100k = Vol-
Тут получается, что режим переключается долким нажатием на play/pause, но возможно там есть отдельная кнопка..
Нашёл её. (9к1) И ещё кнопку для повтора (24к)
0R = Prev, Vol-
3k = Play/Pause, Mode
6k2 = Next, Vol+
9k1 = Mode
24k = Repeat
33k = EQ
51k = Vol+
100k = Vol-
А работает ли оно с флешками?
Когда я подключал туда USB флешку, она читалась и проигрывалась.
Отредактировано kagaimiq (2023-02-26 20:55:50)
水Mizu-DEC JLtech since 22.06.2019
Да, на порт PC4 (нога 2) можно подключить кнопки, номиналы я пока высчитал такие: (не хватало резисторов)
В штатной прошивке? Свою не пробовал собрать?
By Admin
Доброго дня всем.
Дошли руки наконец до моей платки.
Дороу, доброго дня в 2 ночи) Давно не виделись.
Ага, дошли год спустя) . С чипами 695 прошивать научились, но есть костыли и нюансы. И да, они по дебильному в бут переводятся. Ты донгл помню свой делал, доделал?
By Admin
В штатной прошивке?
Ага, в штатной
Свою не пробовал собрать?
Пока особо не пробовал ещё...
水Mizu-DEC JLtech since 22.06.2019
BIOS
Все отлично заработало, в личку по поводу доната
Да, на порт PC4 (нога 2) можно подключить кнопки, номиналы я пока высчитал такие: (не хватало резисторов)
0R = Prev / Vol-
3K = Play/Pause / Mode
6k2 = Next / Vol+
33k = EQ
51k = Vol+
100k = Vol-Тут получается, что режим переключается долким нажатием на play/pause, но возможно там есть отдельная кнопка..
Когда я подключал туда USB флешку, она читалась и проигрывалась.
Великолепно! Большое спасибо за сэкономленное время) А EQ - что она вообще делает?
Дороу, доброго дня в 2 ночи) Давно не виделись.
Ага, дошли год спустя) . С чипами 695 прошивать научились, но есть костыли и нюансы. И да, они по дебильному в бут переводятся. Ты донгл помню свой делал, доделал?
Что тут сказать. Так бывает...
Донгл не доделал тогда, у тиньки (ATtiny13) не хватило быстродействия (из среды Ардуино если собирать.) Было два варианта - лезть в машинный код или взять за основу какую-нибудь атмегу, пошустрее, потом махнул рукой и подумал, что понадобится донгл - соберу из ардуины.
Отредактировано StrangerIV (2023-02-26 16:56:24)
А EQ - что она вообще делает?
Ну, эквалайзер переключает..
水Mizu-DEC JLtech since 22.06.2019
Ну, эквалайзер переключает..
То есть там есть некие пресеты и оно их выбирает?
То есть там есть некие пресеты и оно их выбирает?
Ага
水Mizu-DEC JLtech since 22.06.2019
0R = Prev / Vol-
3K = Play/Pause / Mode
6k2 = Next / Vol+
33k = EQ
51k = Vol+
100k = Vol-
Порылся в своих файлах, нашел такое:
Функции, вижу, переписали, но диапазоны номиналов подсмотреть можно. Буду экспериментировать.
То я табличку делал когда то для 1082 чипа. Могу точны номиналы дать.
Более того, что к конкретному номиналу привязано - зависит от прошивки. Можно привязать что угодно.
By Admin

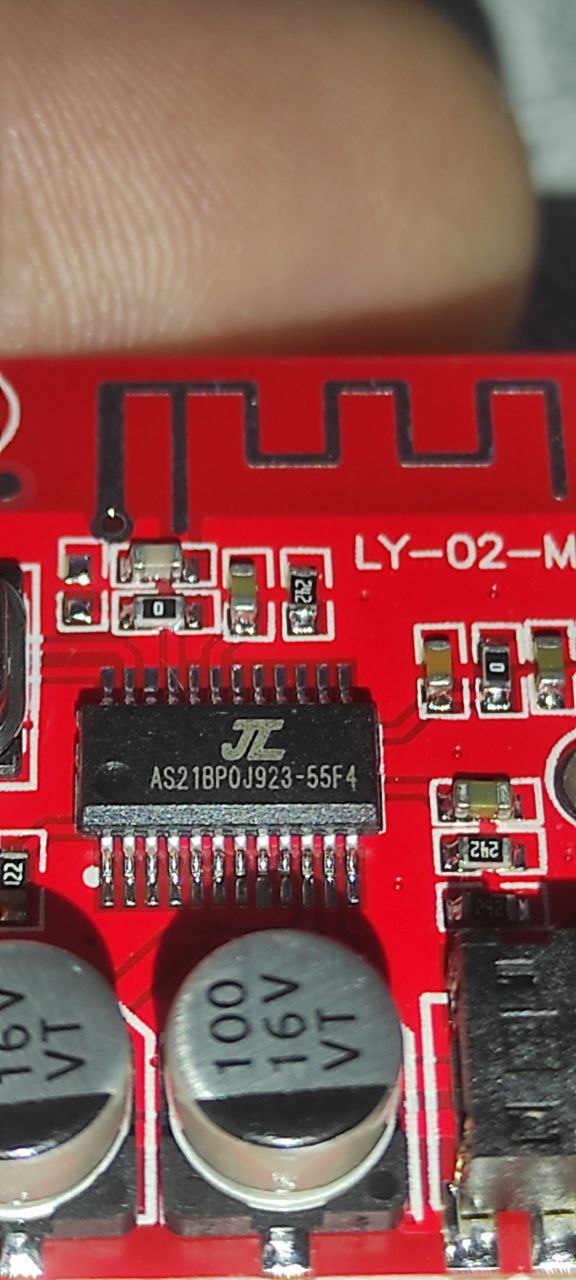

Здравствуйте платка моя очень похожа на ту что сверху. Что можно сделать с ней?
Если к компу подсоединить ничего не происходит. Как там сделать ногодрыг на ардуино?
А вообще какие пины усби даты? Смотрю пины не протравлены до микрухи
Еще момент, Как сделать так чтобы тот диодик на плате не мигал во время проигрывания музыки, а например горел, это было бы удобно как логическая 1 для управления например коммутатором по входу УНЧ
Отредактировано Love777 (2023-02-26 19:46:36)
А вообще какие пины усби даты? Смотрю пины не протравлены до микрухи
Чип AC6955F, USB пины: 1 = USBDM (D-), 2 = USBDP (D+)
Как там сделать ногодрыг на ардуино?

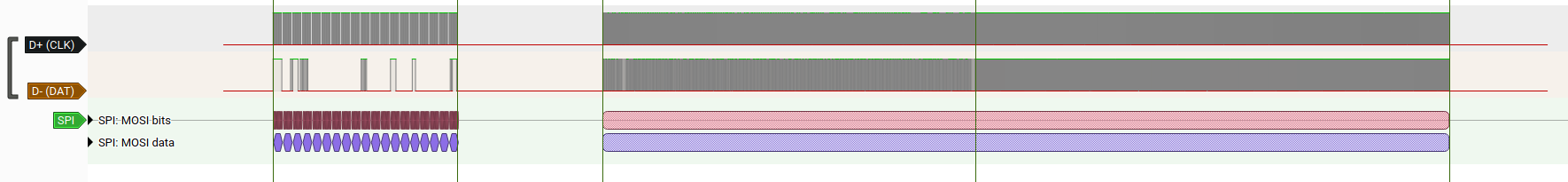

Вообще вроде как у этого семейства (BR23) есть какая-то проблема с переходом в uboot режим через обычный сигнал донгла (0x16ef), и поэтому для него используется нечто посложнее..
水Mizu-DEC JLtech since 22.06.2019
Эти меандры для меня лес дремучий в среде программирования. А если чип определится как нибудь в диспетчере?) Может мне повезет)))
А если чип определится как нибудь в диспетчере?) Может мне повезет)))
Суть той проблемы была в том, что чип переходит в этот режим, всё определяется нормально, но через некоторое время чип отваливается и его приходится заново переводить в uboot.. Что-то вроде этого.
Поэтому определяться он должен, это точно..
水Mizu-DEC JLtech since 22.06.2019
Что то совсем никак. напаял эмалированным проводом от наушником, даже не пикнуло в диспетчере, сейчас прозвоню до пинов 1 и 2 весь шнур
Прозвонил, все в норме контакты есть. А реакции ноль(
Отредактировано Love777 (2023-02-26 20:24:48)
Эти 695 геморройные. Я рекомендую подождать Вам, в течении марта разработка донгла точно будет. Она уже начата. Проблема ещё в том, что из под SDK с данной серией чипов - не по работать с бу чипами, обойти защиту чип кея как на 692 чипакх - пока не удалось. (только путём recrypt)
By Admin
Да фиг с ним, честно говоря они перемудрили с программированием. Могли бы RX TX сделать непротравленными дорожками, кому надо тот себе подпаяется. Тут просто засада.
